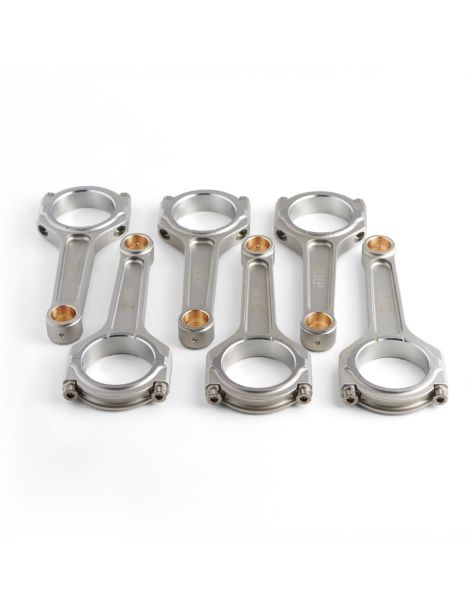

Bielles forgées BMW M20B25 M50B25 M52B25/28/32 M54B30 pour pistons forgés

Les moteurs BMW 6 cylindres à entraxe 135 mm

BMW a bâti une longue lignée de six-cylindres en ligne partageant une même longueur de bielle : un entraxe de 135 mm. Cette base commune relie le M20 « petit six » à arbre à cames en tête (lancé en 1977) aux familles modernes à double arbre et quatre soupapes par cylindre M50, M52 et M54. D’une génération à l’autre, l’architecture évolue (passage au 24 soupapes, VANOS, bloc aluminium), mais la géométrie de bielle reste compatible, ce qui permet à un même jeu de bielles forgées de couvrir un très large parc.

Réputés pour leur douceur et leur robustesse, ces moteurs équipent aussi bien les Série 3, 5 et 7 que les Z3, Z4, X3 et X5, et servent de base à de nombreuses préparations. Leur bas moteur encaisse bien la puissance, mais les bielles d’origine deviennent le maillon limitant dès que l’on augmente sensiblement le couple ou le régime.

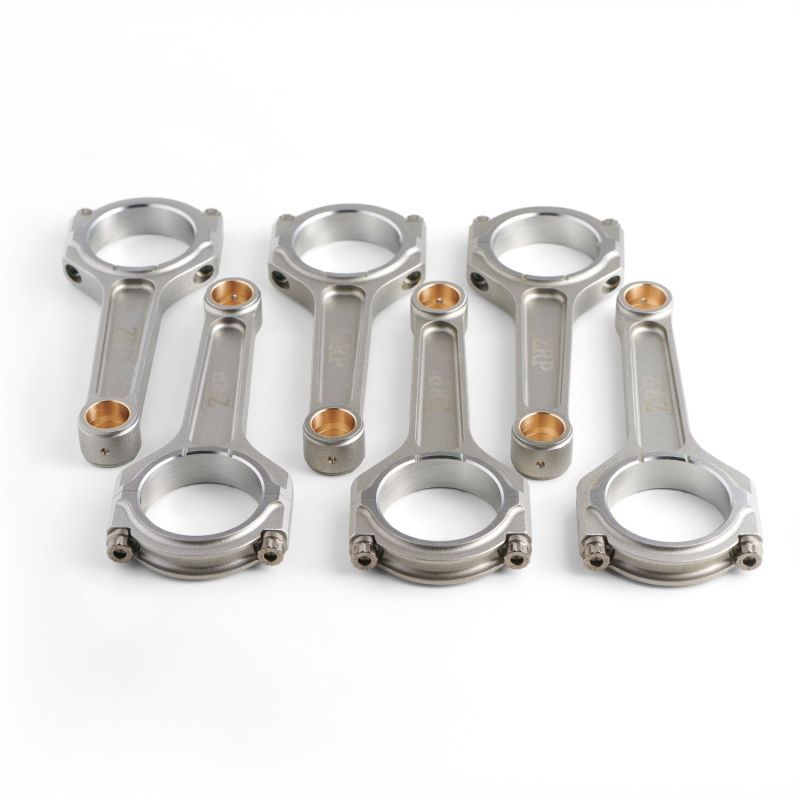

Les bielles forgées

Usinées dans un acier 4340 à haute résistance puis traitées, ces bielles forgées remplacent les bielles d’origine pour encaisser sans faiblir les montées en régime et en pression cylindre d’une préparation. Le forgeage oriente les fibres du métal et supprime les porosités du moulage : il en résulte une résistance à la fatigue nettement supérieure et la marge de sécurité indispensable dès que la puissance augmente.

Chaque jeu est contrôlé et équilibré, puis livré avec une visserie ARP haute performance dimensionnée pour le couple visé. Associées à des pistons forgés, ces bielles constituent la base d’un bas moteur fiabilisé, apte à endurer l’usage intensif comme la compétition.

Caractéristiques techniques des bielles forgées

Couple de serrage et allongement

Première précaution avec une bielle forgée : oublier la procédure d’origine. Les valeurs du manuel constructeur ont été calculées pour la visserie de série, souvent une vis à serrage angulaire à usage unique, et n’ont aucun sens appliquées à une vis ARP réutilisable dont la géométrie et la nuance sont différentes. Sur ces moteurs M20B25, M50B25, M52B25, M52B28, M52B32 et M54B30, seules les valeurs du tableau ci-dessus font référence, avec une ligne selon que la bielle est équipée d’ARP 2000 ou d’ARP L19 ; elles proviennent du fabricant de la visserie et ne se combinent pas avec une consigne angulaire d’origine. La vérification, elle, ne change pas : le couple approche la cible, le comparateur d’allongement confirme la précharge sur les douze vis. Filets propres, lubrifiant de montage ARP, serrage progressif alterné. La notice du kit prime sur toute documentation d’atelier.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I. Avec sa section centrale allégée, la bielle en I privilégie la légèreté et un excellent compromis entre rigidité et masse. C’est le profil le plus répandu, parfaitement adapté aux préparations des six-cylindres BMW à entraxe 135 mm, du moteur fiabilisé jusqu’aux fortes puissances.

Comment choisir sa visserie de bielle ?

Une vis de bielle encaisse un cycle de traction à chaque tour du vilebrequin : à 7 000 tr/min, cela représente des dizaines de millions de cycles par saison. Sa capacité à les absorber vient de sa métallurgie et de son procédé : nuance sélectionnée, acier propre, trempe et revenu homogènes dans toute la section, filets roulés après traitement pour écrouir le fond de filet. La régularité de fabrication garantit ensuite la même précharge sur chaque vis, et la nature de l’alliage dicte les précautions de stockage. Ce six cylindres BMW reçoit ses vis en 3/8"-38 mm dans deux grades ; choisissez selon la puissance et le régime, puis serrez à l’allongement mesuré.

ARP 2000 est un acier faiblement allié corroyé, traité à cœur, dont la résistance à la traction s’établit autour de 220 000 psi, soit ~1 517 MPa. Filets roulés après traitement thermique, donc une endurance élevée en fatigue cyclique là où la vis est la plus fragile, et une bonne stabilité vis-à-vis de la corrosion d’ambiance : aucune contrainte de stockage. Le grade est donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, ce qui en fait le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Il équipe la bielle ZRP profil I de cette famille M20 / M50 / M52 / M54, en 3/8"-38 mm.

L19 repose sur une nuance plus fortement alliée et sur un traitement thermique plus exigeant : la résistance à la traction atteint environ 260 000 psi, soit ~1 793 MPa, pour 250 ch par cylindre en 3/8" et jusqu’à 10 000 tr/min. Il est fait pour les très fortes pressions de suralimentation, les hauts régimes soutenus et les pressions cylindre élevées, donc pour les grosses puissances en drag, drift, rallye et circuit, y compris sur un six cylindres BMW suralimenté. Sa métallurgie impose une contrainte connue : sensible à la corrosion et à la fragilisation par l’hydrogène, le L19 se stocke et se monte huilé, à l’abri de l’humidité, et ne supporte pas une immobilisation en atmosphère humide.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées ici en profil I avec visserie ARP 2000 ou L19, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules

Ces bielles forgées équipent l’ensemble des six-cylindres en ligne BMW dont la bielle partage un entraxe de 135 mm. Le tableau ci-dessous récapitule les modèles (avec code châssis), leur puissance et les millésimes concernés :

Références OEM (par moteur) : M20B25 11 24 1 288 386 ; M50B25 11 24 1 730 420 ; M52B25 11 24 1 739 725 ; M52B28 11 24 1 744 315 ; M52B32 11 24 1 247 175 ; M54B30 11 24 1 437 210.

Pourquoi c’est la solution la plus économique ?

Sur ces six-cylindres désormais anciens, remplacer une bielle d’origine fatiguée par une pièce neuve d’origine coûte cher et n’apporte aucune marge supplémentaire face à une hausse de puissance.

Pour un budget comparable, monter des bielles forgées en acier 4340 change la donne : la pièce est neuve, plus résistante que l’origine et taillée pour encaisser couple et régime. Un investissement durable plutôt qu’une simple remise en état.

À budget équivalent : plus de fiabilité, plus de potentiel et une vraie sérénité pour rouler fort. Tout l’intérêt de fiabiliser ces moteurs avec des bielles forgées dès l’ouverture du bas moteur.
