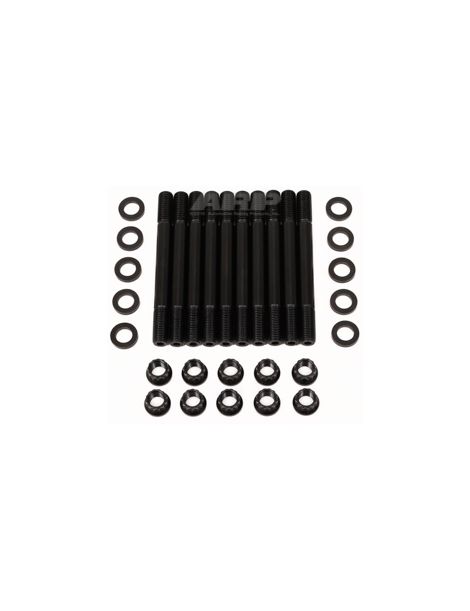

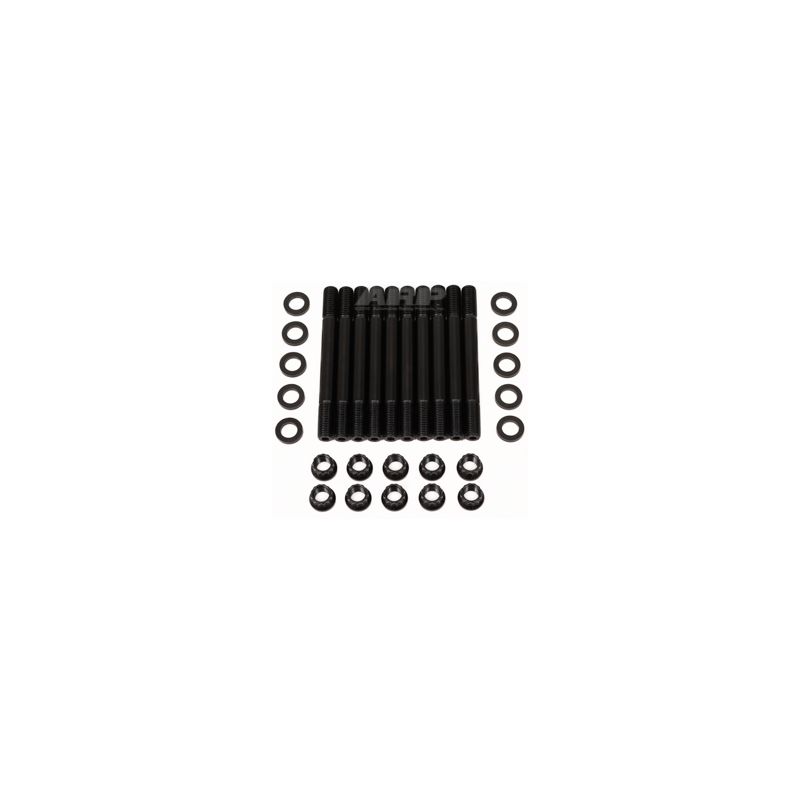

Espárragos de culata reforzados ARP VAG 1.8 2.0 8V

Los motores compatibles

Esta ficha reúne los cuatro cilindros de 8 válvulas de Volkswagen de 1,8 y 2,0 litros: los 1.8 8V atmosféricos (códigos DX, GX, HT, JH, PF, RD y RV), el 1.8 8V G60 con compresor (código PG) y el 2.0 8V ABA. Se encuentran en los Golf 1, 2 y 3, el Corrado G60 y el Scirocco 2.

En estos motores de 8 válvulas, la culata va fijada de serie con tornillos de culata; ARP los sustituye por espárragos 8740 de 7/16 pulgadas (kits 204-4203 y 204-4701), suministrados con sus tuercas de 12 puntas.

Espárragos de culata reforzados ARP

La función de la tornillería de culata es mantener la culata unida al bloque pese a la presión de las cámaras de combustión. Asegura la compresión de la junta; en cuanto su apriete disminuye, aparecen fugas entre culata y bloque.

Dos kits ARP equipan estos motores: los espárragos 204-4203 y los espárragos 204-4701, este último en versión « undercut » según la lista ARP 2026. Según sus instrucciones, los espárragos se enroscan a mano en el bloque antes de colocar la culata y después las tuercas de 12 puntas se aprietan en tres pasadas iguales. ARP fabrica esta tornillería en 8740, un acero al cromo-molibdeno cuya resistencia a la tracción alcanza 200.000 psi. Para situar esta cifra, la tornillería de motor de origen corresponde en general a las clases 10.9 y 12.9, cuyo mínimo va de 150.800 a 176.900 psi. En 7/16 pulgadas, los espárragos 8740 aguantan hasta 600 CV en este cuatro cilindros (valor indicativo calculado).

Características técnicas

Par de apriete

Para los dos kits: no se aplica par a los espárragos al entrar en el bloque: se enroscan a mano. Las instrucciones dejan la posibilidad de un fijador de roscas para montarlos de forma permanente, siempre que el apriete termine antes de que el producto endurezca.

Espárragos 204-4203 y 204-4701: si los espárragos desembocan en una camisa de agua, las instrucciones piden aplicar sellador ARP en las roscas del lado del bloque.

El apriete final se realiza en tres pasadas sucesivas, siguiendo el orden de apriete del fabricante; estos pares solo son válidos con el lubricante de montaje ARP en las roscas y bajo las tuercas.

Según las instrucciones, el lubricante ARP se aplica también en las arandelas, igual que en las roscas.

Estos valores recogen las instrucciones ARP 204-4203 y 204-4701; en caso de duda prevalece la hoja oficial vigente, con el procedimiento completo y el orden de apriete del fabricante. Consultar las instrucciones ARP 204-4203; Consultar las instrucciones ARP 204-4701

Guía técnica

Los pares de apriete indicados solo tienen sentido con la grasa de montaje ARP, aplicada en las roscas y bajo las tuercas.

Los espárragos ARP undercut

En un espárrago undercut, ARP reduce el diámetro del vástago entre las dos roscas. Los espárragos se alargan así de forma más pareja entre sí: la fuerza de apriete resulta más homogénea y compensa el aplastamiento de la junta de culata en el montaje, lo que reduce el riesgo de junta quemada.

La marca ARP

ARP (Automotive Racing Products) nació a principios de los años 1970 por iniciativa de Gary Holzapfel, ingeniero procedente del sector aeroespacial, decidido a acabar con las roturas de motor debidas a una tornillería demasiado débil en el automovilismo. La empresa diseña y fabrica en California miles de referencias, en varios grados de material adaptados a cada uso.

Las ventajas frente a los tornillos de origen

Criterio	Tornillos de culata de origen	Espárragos reforzados ARP
Rosca del bloque	Solicitada en cada apriete	Preservada (espárragos enroscados a mano)

Cuándo son necesarios los espárragos

La tornillería de origen está dimensionada para el motor tal como sale de fábrica. Debe reforzarse cuando:

• DX, GX, HT, JH, PF, RD, RV, PG y ABA: mayor presión de sobrealimentación en el 1.8 8V G60, o un turbo montado en un 1.8 o 2.0 8V atmosférico
• La relación de compresión aumenta a lo largo de la preparación
• La junta original se sustituye por una junta MLS reforzada, que exige una precarga alta y uniforme
• El motor ya ha sufrido una culata levantada o una fuga de junta
• El uso en competición impone calentamientos severos y desmontajes de culata regulares

Compatibilidad de vehículos

¿Por qué es la solución más económica?

Pensada para la potencia de serie, la tornillería original alcanza pronto su límite cuando sube la presión en los cilindros, y la junta de culata es la primera en sufrir. Con espárragos ARP reforzados en 8740, la culata se mantiene mejor sujeta bajo carga elevada, lo que reduce el riesgo de junta quemada o de tornillo roto, y el de una reparación mucho más cara que el kit.

Piense en la junta de culata reforzada

Una tornillería reforzada solo tiene pleno sentido con una junta de culata capaz de resistir la misma presión. Proponemos la siguiente referencia para este motor:
