Goujons de culasse renforcés ARP VAG 1.8/2.0 8V ABA DX GX HT JH PF PG RD RV

Les moteurs concernés

Cette fiche réunit les quatre-cylindres 8 soupapes de 1,8 et 2,0 litre de Volkswagen : les 1.8 8V atmosphériques (codes DX, GX, HT, JH, PF, RD et RV), le 1.8 8V G60 suralimenté par compresseur (code PG) et le 2.0 8V ABA. On les trouve sous le capot des Golf 1, 2 et 3, de la Corrado G60 et de la Scirocco 2.

Ces moteurs 8 soupapes ont, de série, une culasse serrée par des vis de culasse ; ARP les remplace par des goujons 8740 de 7/16 pouce (kits 204-4203 et 204-4701), fournis avec leurs écrous 12 pans.

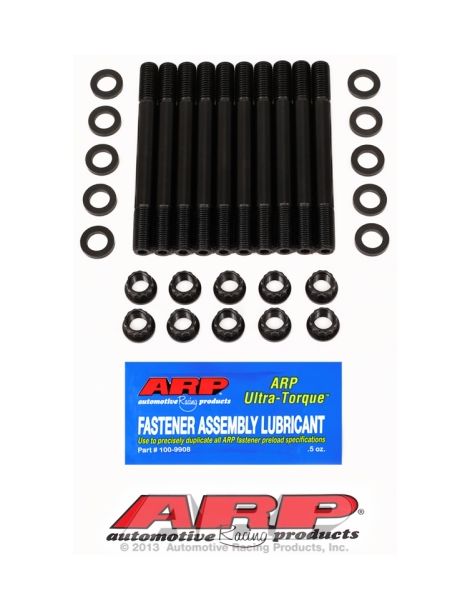

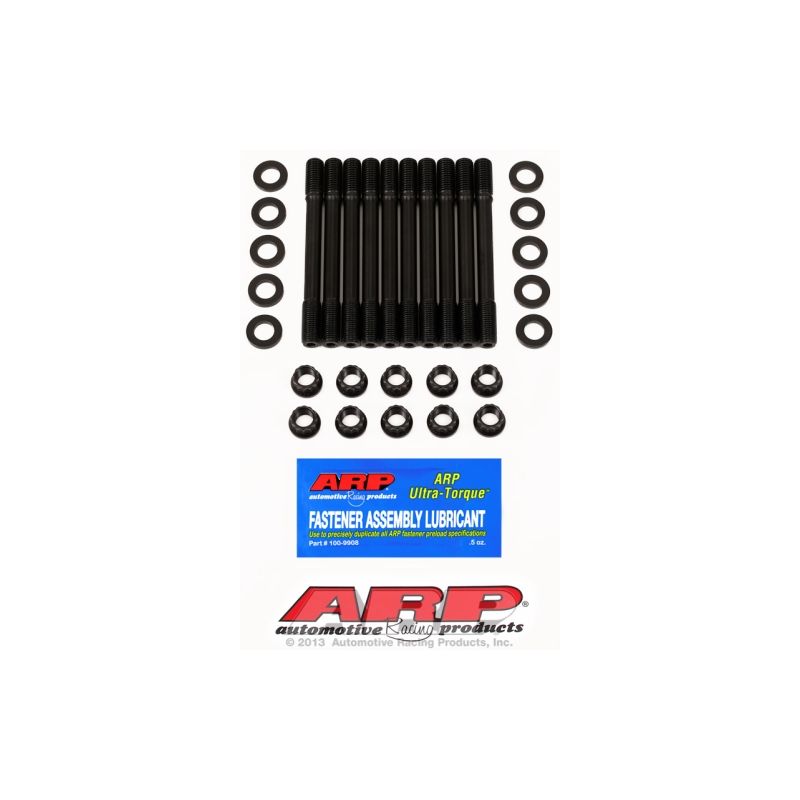

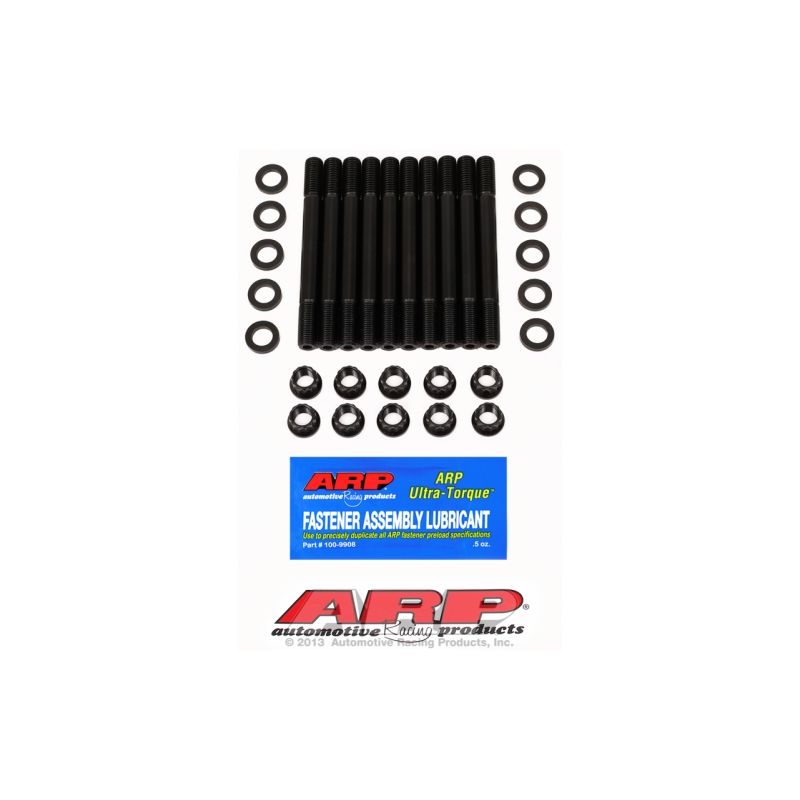

Goujons de culasse renforcés ARP

Le rôle de la visserie de culasse est de garder la culasse solidaire du bloc malgré la pression qui règne dans les chambres de combustion. Elle assure l'écrasement du joint ; dès que son serrage diminue, des fuites apparaissent entre culasse et bloc.

Deux kits ARP équipent ces moteurs : les goujons 204-4203 et les goujons 204-4701, ce dernier en version « undercut » d'après la liste ARP 2026. D'après leurs notices, les goujons se vissent à la main dans le bloc avant la pose de la culasse, puis les écrous 12 pans se serrent en trois passes égales. ARP réalise cette visserie en 8740, un acier au chrome-molybdène dont la résistance à la traction atteint 200 000 psi. Pour situer cette valeur, la visserie moteur d'origine relève en général des classes 10.9 et 12.9, dont le minimum va de 150 800 à 176 900 psi. En 7/16 pouce, les goujons 8740 tiennent jusqu'à 600 ch sur ce quatre-cylindres (valeur indicative calculée).

Caractéristiques techniques

Couple de serrage

Pour les deux kits : aucun couple n'est appliqué aux goujons quand ils entrent dans le bloc : ils se vissent à la main. La notice laisse la possibilité d'un frein filet pour les monter de façon permanente, pourvu que le serrage soit fini avant que le produit durcisse.

Goujons 204-4203 et 204-4701 : si les goujons débouchent dans une chemise d'eau, les notices demandent d'enduire de produit d'étanchéité ARP les filets côté bloc.

Le serrage final se fait en trois passes successives, en suivant l'ordre de serrage du constructeur ; ces couples ne valent qu'avec le lubrifiant d'assemblage ARP sur les filets et sous les écrous.

Selon la notice, le lubrifiant ARP s'applique également sur les rondelles, comme sur les filets.

Ces valeurs reprennent les notices ARP 204-4203 et 204-4701 ; en cas de doute, la notice officielle à jour prévaut, avec la procédure complète et l'ordre de serrage du constructeur. Consulter la notice ARP 204-4203 ; Consulter la notice ARP 204-4701

Guide technique

Les couples de serrage indiqués n'ont de sens qu'avec la graisse de montage ARP, appliquée sur les filets et sous les écrous.

Les goujons ARP undercut

Sur un goujon undercut, ARP amincit la tige entre les deux filetages. Les goujons s'allongent alors de façon plus égale les uns par rapport aux autres : la force de serrage devient plus homogène et compense l'écrasement du joint de culasse au montage, ce qui réduit le risque de joint claqué.

La marque ARP

ARP (Automotive Racing Products) est née au début des années 1970 de l'initiative de Gary Holzapfel, ingénieur issu de l'aérospatiale, décidé à supprimer les casses moteur dues à une visserie trop faible en sport automobile. L'entreprise conçoit et fabrique en Californie des milliers de références, dans plusieurs grades de matière adaptés à chaque usage.

Les avantages face aux vis d'origine

Critère	Vis de culasse d'origine	Goujons renforcés ARP
Filets du bloc	Sollicités à chaque serrage	Préservés (goujons vissés à la main)

Quand des goujons deviennent nécessaires

La visserie d'origine est dimensionnée pour le moteur tel qu'il sort d'usine. Elle doit être renforcée lorsque :

• Pression de suralimentation accrue sur le 1.8 8V G60, ou turbo monté sur un 1.8 ou 2.0 8V atmosphérique
• Le taux de compression progresse au fil de la préparation
• Le joint d'origine est remplacé par un joint MLS renforcé, qui demande une précharge élevée et uniforme
• Le moteur a déjà connu une culasse soulevée ou une fuite de joint
• L'usage en compétition impose des chauffes sévères et des déposes de culasse régulières

Compatibilité véhicules

Pourquoi c'est la solution la plus économique ?

Prévue pour la puissance de série, la visserie d'origine atteint vite ses limites quand la pression dans les cylindres monte, et le joint de culasse en souffre le premier. Avec des goujons ARP en 8740 renforcé, la culasse reste mieux plaquée sous forte charge, ce qui diminue le risque de joint soufflé ou de vis rompue, et celui d'une remise en état bien plus coûteuse que le kit.

Pensez au joint de culasse renforcé

Une visserie renforcée n'a d'intérêt complet qu'avec un joint de culasse capable de résister à la même pression. Nous proposons la référence suivante pour ce moteur :
