Coussinets bielles trimétal ergotés ACL RACE VAG 1.8/2.0 8V/16V 1.8T 20V EA113 EA888 Coussinets bielles trimétal ergotés ACL RACE VAG 1.8/2.0 8V/16V 1.8T 20V EA113 EA888 Coussinets bielles trimétal ergotés ACL RACE VAG 1.8/2.0 8V/16V 1.8T 20V EA113 EA888 Coussinets bielles trimétal ergotés ACL RACE VAG 1.8/2.0 8V/16V 1.8T 20V EA113 EA888

Coussinets de bielles trimétal ergotés VAG EA827, 1.8T 20V et 2.0 TFSI EA113 Gen.1/Gen.2

52,01 € TTC
57,79 € TTC -10%

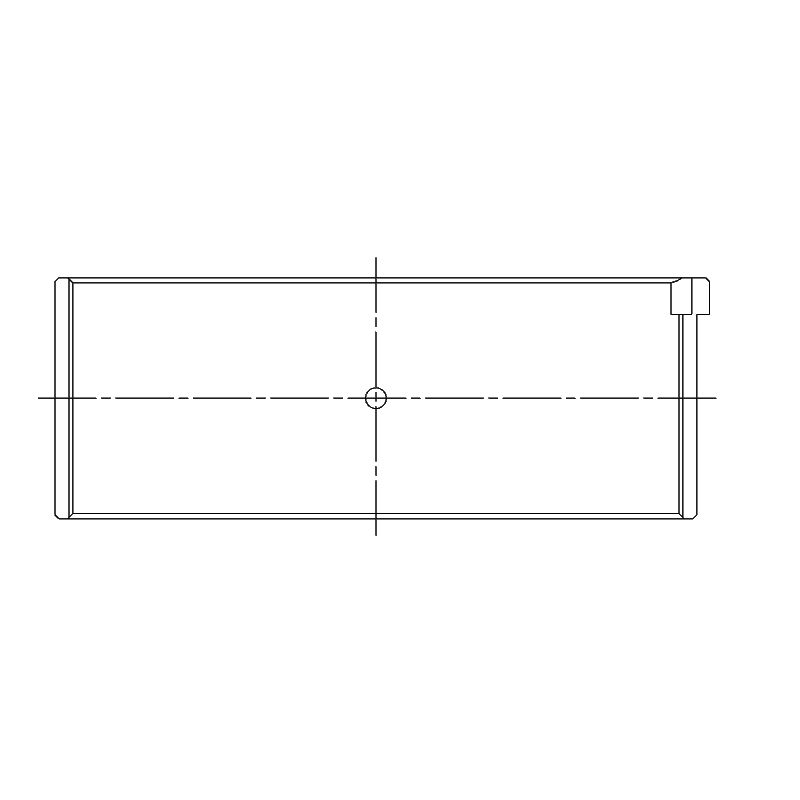

Jeu de 8 demi-coussinets de bielles trimétal ergotés pour VAG 4 cylindres essence EA827, 1.8T 20V et 2.0 TFSI EA113.

  • Montage : bielles forgées (pour bielles d'origine, choisir la version non ergotée)
  • Marques et traitements : ACL Race (option Calico) et King Racing (option revêtement pMaxKote)
  • Compatibilités : Golf I à VI, Jetta, Corrado, Passat B3 à B6, Audi A3, A4, A6, TT, Seat Ibiza, Leon, Toledo
  • Codes moteurs : EA827 1.8 et 2.0 8V et 16V (DX, PG, KR, 9A, ABF, 2E...), 1.8T 20V (AEB, AGU, APX, BAM...), 2.0 TFSI EA113 (AXX, BWA, BPY, BHZ, CDL...)
  • Cotes disponibles : standard à +0.50 mm, versions à jeu augmenté (HX / STDX)
4B1606H-STD
4 disponibles en stock France
919 disponibles en stock Europe (délai 72h)
Disponible en stock France
Payer en plusieurs fois

Les quatre cylindres VAG EA827, 1.8T 20V et 2.0 TFSI EA113

La famille EA827 regroupe ici les quatre cylindres essence VAG de 1.8 et 2.0 litres, en 8 et 16 soupapes, montés des Golf I aux Golf III, Corrado et Passat B4 (codes DX, GX, PF, PG, KR, PL, 9A, ABA, ABF, 2E, ADY, AGG notamment). Le 1.8T 20V EA113 (AEB, AGU, APX, ARZ, AUQ, AWP, BAM et suivants) équipe les A3, A4, TT, Golf IV, Leon et New Beetle, puis le 2.0 TFSI EA113 (AXX, BWA, BPY, BHZ, BYD, CDL) les A3, TT, Golf V GTI, Golf VI R et Leon Cupra. Tous partagent le même diamètre de maneton de bielle : un seul jeu de coussinets couvre toute la famille.

Les coussinets de bielles trimétal

Trois couches composent un coussinet trimétal : le dos en acier pour la rigidité, la couche intermédiaire en cuivre-plomb pour la capacité de charge, puis la couche de glissement anti-friction qui protège le maneton. Ce jeu réunit 8 demi-coussinets, c'est-à-dire 4 paires.

Là où un bi-métal aluminium, conçu pour des charges faibles à moyennes, supporte environ 8 000 psi, un trimétal performance monte jusqu'à 12 000 psi : 50 % de marge supplémentaire. C'est ce qui assure sa tenue et sa durée de vie sur un moteur suralimenté par turbo ou compresseur, ou poussé à haut régime.

Caractéristiques techniques

Cotes de montage communes à toutes les références
Coussinets ACL / King
Ø maneton 47.758 / 47.778 mm
Ø logement 50.600 / 50.619 mm
Largeur 19 mm
Référence OEM
Ø maneton 47.758 / 47.778 mm
Largeur 19 mm
RéférenceMarque et traitementCôteÉpaisseur paroi (mm)
OEM : 1.392 à 1.405
4B1606H-STD ACL Race - Sans traitement Standard 1.405
4B1606HX-STD ACL Race - Sans traitement Std, jeu augmenté (HX) 1.392
4B1606H-.025 ACL Race - Sans traitement +0.025 1.418
4B1606H-.25 ACL Race - Sans traitement +0.25 1.530
4B1606H-.50 ACL Race - Sans traitement +0.50 1.655
4B1606HC-STD ACL Race - Calico Standard 1.405
4B1606HXC-STD ACL Race - Calico Std, jeu augmenté (HX) 1.392
4B1606HC-.025 ACL Race - Calico +0.025 1.418
4B1606HC-.25 ACL Race - Calico +0.25 1.530
CR4104XP King Racing - Sans traitement Standard 1.405
CR4104XP STDX King Racing - Sans traitement Std, jeu augmenté (STDX) 1.392
CR4104XP0.25 King Racing - Sans traitement +0.25 1.532
CR4104XP0.5 King Racing - Sans traitement +0.50 1.659
CR4104XPC King Racing - pMaxKote Standard 1.405
CR4104XPC STDX King Racing - pMaxKote Std, jeu augmenté (STDX) 1.392
CR4104XPC0.25 King Racing - pMaxKote +0.25 1.532

Jeu de fonctionnement

Entre le maneton et le coussinet subsiste un faible espace, le jeu de fonctionnement, dans lequel circule le film d'huile.

En fonctionnement, aucun contact métal sur métal : le maneton tourne sur ce film d'huile, qui supporte toute la charge. C'est le jeu qui règle son épaisseur. Un jeu trop serré freine le passage de l'huile, échauffe l'ensemble et favorise le grippage ; un jeu trop large laisse fuir l'huile, affaiblit la portance du film et fait chuter la pression d'huile. Le jeu juste équilibre le débit d'huile et la tenue du film.

Côte / versionQuand la choisirACL Race SeriesKing XP / XPC
Standard (STD) Maneton d'origine, non rectifié 0.051 à 0.061 mm 0.048 mm - 0.050 mm
Jeu majoré (HX / STDX) Jeu plus large : fort débit d'huile, haut régime 0.076 à 0.086 mm 0.073 mm - 0.075 mm
+0.025 mm Maneton poli 0.051 à 0.061 mm
+0.25 mm Maneton rectifié à 0.25 mm 0.051 à 0.061 mm 0.048 mm - 0.050 mm
+0.50 mm Maneton rectifié à 0.50 mm 0.051 à 0.061 mm 0.048 mm - 0.050 mm

Contrôle au montage : posez un fil calibré (Plastigauge) sur le maneton, serrez le chapeau de bielle au couple (voir le tableau des couples ci-dessous), puis comparez l'écrasement du fil à la réglette pour lire le jeu.

Plastigauge

Commander le Plastigauge →

Couples de serrage des vis de bielle

Visserie Au couple
Vis d'origine (OEM), EA827 et 1.8T 20V 30 Nm + 90°
Vis d'origine (OEM), 2.0 TFSI EA113 45 Nm + 90°

Guide technique

Conçus pour la préparation moteur et la compétition, ces coussinets de bielles trimétal ACL et King supportent bien plus de charge qu'un coussinet d'origine, qu'il s'agisse d'une hausse de puissance, d'un régime élevé ou de l'ajout d'un turbo ou d'un compresseur. Ils existent en plusieurs cotes : la cote standard, une cote +0.025 mm pour un maneton simplement poli, des cotes de rectification à +0.25 et +0.50 mm et une version HX / STDX à jeu majoré pour les moteurs qui prennent des tours ou demandent un fort débit d'huile. De quoi remettre en service un vilebrequin rectifié sans changer de gamme et régler le jeu selon l'huile et l'usage.

Les deux marques

ACL ACL Bearing Company, fabricant australien de coussinets moteur haute performance depuis 1949, propose avec sa gamme Race Series des coussinets trimétal précis, déclinés en de nombreuses cotes et éprouvés sur les moteurs préparés du monde entier. Sa version Calico (suffixe HC) reçoit en plus un revêtement lubrifiant sec en film qui réduit le frottement et l'usure par abrasion.
King Racing King Engine Bearings, fabricant israélien actif depuis les années 1960, produit des coussinets moteur haute performance. Son alliage trimétal pMax Black est conçu pour encaisser les fortes charges, avec en option le revêtement pMaxKote (version XPC).

Construction et avantages

Critère ACL Race Series King Racing
Vue en coupe Coupe d'un coussinet trimétal ACL Race Series Coupe d'un coussinet trimétal King Racing
Type Coussinet trimétal haute performance Coussinet trimétal haute performance
Pays de fabrication Australie Israël
Construction Trimétal : dos acier, couche de cuivre, surface tendre Trimétal : dos acier, couche de cuivre, surface tendre
Alliage Race Series (cuivre-plomb) pMax Black (cuivre-plomb durci)
Revêtement protecteur Non (Race) ; Calico (HC) pMaxKote (en option, version XPC) : revêtement polymère en surface qui limite l'usure lors des baisses de lubrification (démarrages, film d'huile réduit).
Cotes disponibles Standard à +0.50 mm (+ jeu augmenté HX) Standard à +0.50 mm (+ jeu augmenté STDX ; XPC : standard, STDX et +0.25)

Compatibilité véhicules

Ces coussinets de bielles ergotés se montent sur les bielles forgées. Pour des bielles d'origine, choisir la version non ergotée. Ce jeu de coussinets de bielles convient aux quatre cylindres essence VAG partageant le même diamètre de maneton de bielle :

Modèle (châssis)MotorisationPuissanceAnnées
Audi
A1 (8X1, 8XK)2.0 TFSI (CDLH)256 cv2012
A3 (8L1)1.8 T 20V (AGU, AJQ, AMK, APP, APY, AQA, ARX, ARY, ARZ, AUM, AUQ, BAM)150–224 cv1996–2003
A3 (8P1, 8PA)2.0 TFSI (AXX, BHZ, BPY, BWA, BZC, CDLA, CDLC)200–265 cv2004–2013
A4 B5 (8D2, 8D5)1.8 T 20V (AEB, AJL, ANB, APU, ARK, ATW, AWM, AWT)150–180 cv1995–2001
A4 B6 (8E2, 8E5, 8H7)1.8 T 20V (AVJ, AWM, BEX, BFB)150–190 cv2000–2005
A4 B7 (8EC, 8ED, 8HE)1.8 T 20V (BFB)163 cv2004–2009
A4 B7 (8EC, 8ED, 8HE)2.0 TFSI (BGB, BPG, BPJ, BUL, BWE, BWT, BYK)170–220 cv2004–2009
A6 C5 (4B2, 4B4, 4B5, 4B6)1.8 T 20V (AEB, AJL, ANB, APU, ARK, AWT)150–180 cv1997–2005
A6 C6 (4F2, 4F5)2.0 TFSI (BPJ, BYK)170 cv2005–2011
TT (8J3, 8J9)2.0 TFSI (BPY, BWA, CDLA, CDLB, CDMA)200–272 cv2006–2014
TT (8N3, 8N9)1.8 T 20V (AJQ, APP, APX, ARY, AUM, AUQ, AWP, BAM, BFV, BVP)150–245 cv1998–2006
Seat
ALHAMBRA (7V8, 7V9)2.0 8V (ADY)115–116 cv1996–2010
ALTEA (5P1, 5P5, 5P8)2.0 TFSI (BWA)200 cv2006–2009
CORDOBA (6K1, 6K2)1.8 T 20V (AQX, AYP)156 cv2000–2002
CORDOBA (6K1, 6K2)2.0 16V (ABF)150 cv1996–1999
CORDOBA (6K1, 6K2)2.0 8V (2E, AGG)115 cv1993–1999
EXEO (3R2, 3R5)2.0 TFSI (BWE)200 cv2009–2013
IBIZA II (6K1)1.8 T 20V (AQX, AYP)156–180 cv2000–2002
IBIZA II (6K1)2.0 16V (ABF)150 cv1996–1999
IBIZA II (6K1)2.0 8V (2E, AGG)115 cv1993–1999
IBIZA III (6L1)1.8 T 20V (BBU, BJX)150–180 cv2003–2008
LEON (1M1)1.8 T 20V (AJQ, AMK, APP, ARY, AUQ, BAM)180–225 cv1999–2006
LEON (1P1)2.0 TFSI (BWA, BWJ, CDLA, CDLD)185–265 cv2005–2012
TOLEDO I (1L2)1.8 16V (KR, PL)125–139 cv1991–1999
TOLEDO I (1L2)2.0 16V (ABF)150 cv1993–1999
TOLEDO I (1L2)2.0 8V (2E, AGG)115 cv1991–1999
TOLEDO II (1M2)1.8 T 20V (APP, ARY, AUQ)180 cv2000–2004
TOLEDO III (5P2)2.0 TFSI (BWA)200 cv2005–2009
Volkswagen
BORA (9M2)1.8 T 20V (AUQ, AWP, BEK)179 cv2005–2014
BORA I (1J2)1.8 T 20V (AGU, ARX, AUM, AUQ, AWD, AWP, AWW)150–180 cv2000–2005
BORA Variant (1J6)1.8 T 20V (AGU, ARX, AUM, AUQ, AWD, AWP, AWW)150–180 cv2000–2005
CADDY I (14)1.8 8V (JH)95 cv1985–1992
CORRADO (53I)1.8 16V (KR)136 cv1989–1992
CORRADO (53I)1.8 G60 (PG)160 cv1988–1993
CORRADO (53I)2.0 16V (9A)136 cv1991–1995
CORRADO (53I)2.0 8V (2E, ADY)115 cv1993–1995
EOS (1F7, 1F8)2.0 TFSI (BPY, BWA)200 cv2006–2015
FOX (16)1.8 8V (DX)112 cv1990–1996
GOLF I (17, 155)1.8 8V (DX, JH)91–112 cv1982–1993
GOLF II (19E, 1G1)1.8 16V (KR, PL)129–139 cv1986–1991
GOLF II (19E, 1G1)1.8 8V (DX, GX, HT, PF, RD, RV)90–112 cv1983–1991
GOLF II (19E, 1G1)1.8 G60 (PG)160 cv1988–1991
GOLF II (19E, 1G1)2.0 16V (9A)136 cv1989–1992
GOLF III (1H1)2.0 16V (ABF)150 cv1991–1997
GOLF III (1H1, 1E7, 1H5)2.0 8V (2E, ABA, ADY, AGG)115–116 cv1991–1999
GOLF IV (1J1, 9B3, 1J5)1.8 T 20V (AGU, AQA, ARZ, AUM, AUQ, AWD, AWP, AWW, BEK)150–193 cv1997–2010
GOLF IV Cabriolet (1E7)2.0 8V (ABA, AGG)115 cv1998–2002
GOLF V (1K1, 1K5)2.0 TFSI (AXX, BPY, BWA, BYD)200–230 cv2004–2009
GOLF VI (5K1, 517)2.0 TFSI (CDLA, CDLC, CDLF, CDLG, CRZA)235–271 cv2009–2016
JETTA I (16)1.8 8V (DX, JH)95–112 cv1982–1986
JETTA II (19E, 1G2, 165)1.8 16V (KR, PL)129–140 cv1986–1991
JETTA II (19E, 1G2, 165)1.8 8V (GX, HT, PF, RD, RV)90–107 cv1984–1992
JETTA II (19E, 1G2, 165)2.0 16V (9A)136 cv1989–1992
JETTA III (1K2)2.0 TFSI (AXX, BPY, BWA)200 cv2005–2010
NEW BEETLE (9C1, 1C1)1.8 T 20V (AGU, APH, AVC, AWP, AWU, AWV, BKF, BNU)150–180 cv1999–2010
NEW BEETLE Décapotable (1Y7)1.8 T 20V (AWU, AWV, BKF)150 cv2003–2010
PASSAT B3/B4 (315, 3A5, 3A2, 35I)2.0 8V (2E, ABA, ADY, AGG)115–116 cv1989–1997
PASSAT B3/B4 (3A2, 35I, 3A5)1.8 16V (KR)136 cv1988–1989
PASSAT B3/B4 (3A2, 35I, 3A5)1.8 G60 (PG)160 cv1988–1997
PASSAT B3/B4 (3A2, 35I, 3A5)1.8 8V (PF)107 cv1988–1993
PASSAT B3/B4 (3A2, 35I, 3A5)2.0 16V (9A, ABF)136–150 cv1988–1997
PASSAT B5 (3B2, 3B5)1.8 T 20V (AEB, ANB, APU, ATW)150 cv1996–2000
PASSAT B5.5 (3B3, 3B6)1.8 T 20V (AWM, AWT)150–170 cv2000–2005
PASSAT B6 (3C2, 3C5)2.0 TFSI (AXX, BPY, BWA)200 cv2005–2010
POLO IV (9N_, 9A_)1.8 T 20V (BBU, BJX)150–180 cv2005–2009
POLO V (6R1, 6C1)2.0 TFSI (CDLJ)220 cv2013–2014
QUANTUM Variant2.0 8V (ABA)111 cv1990–2005
SCIROCCO (53B)1.8 16V (KR, PL)125–139 cv1985–1992
SCIROCCO (53B)1.8 8V (DX, JH)95–112 cv1982–1992
SCIROCCO III (137, 138)2.0 TFSI (CDLA, CDLC)256–265 cv2009–2017
SHARAN (7M8, 7M9, 7M6)2.0 16V (ABF)150 cv1995–2000
SHARAN (7M8, 7M9, 7M6, 7M_)2.0 8V (ADY)115–116 cv1995–2010
VENTO (1H2)2.0 8V (2E, ABA, ADY, AGG)115 cv1991–1998

Également compatible avec le code moteur CDZA (2.0 TFSI EA113).

Pourquoi changer les coussinets

Quand un coussinet de bielle lâche, les dégâts dépassent vite la pièce elle-même : maneton marqué, débris envoyés dans tout le circuit d'huile, vilebrequin à rectifier au minimum, parfois bielle et bloc perdus. Un jeu de coussinets coûte bien moins qu'une rectification, et sans commune mesure avec une remise en état complète du moteur. C'est la pièce la moins chère de l'attelage mobile, mais aussi celle dont la défaillance coûte le plus.
