Verstärkte ARP-Zylinderkopfstehbolzen VAG 1.8 2.0 8V

Die betroffenen Motoren

Diese Seite fasst die Vierzylinder mit 8 Ventilen von Volkswagen mit 1,8 und 2,0 Litern zusammen: die Saugmotoren 1.8 8V (Codes DX, GX, HT, JH, PF, RD und RV), den kompressoraufgeladenen 1.8 8V G60 (Code PG) und den 2.0 8V ABA. Sie finden sich in Golf 1, 2 und 3, Corrado G60 und Scirocco 2.

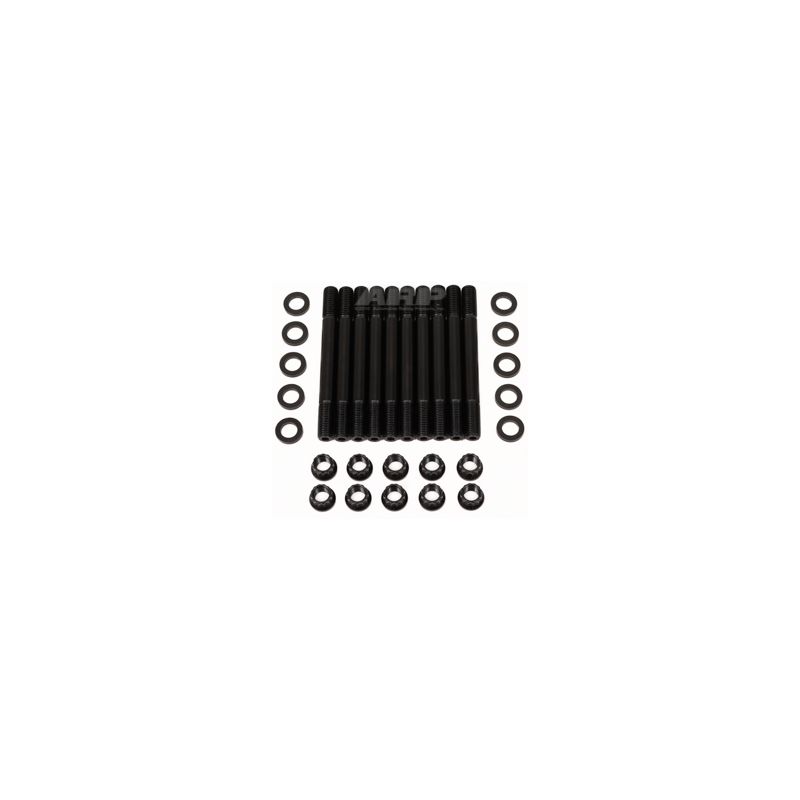

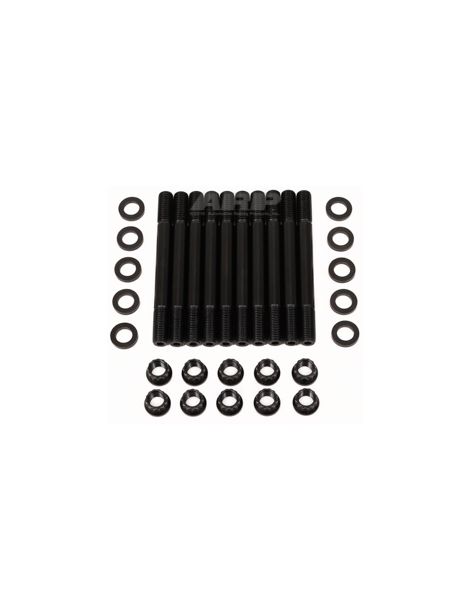

Bei diesen 8-Ventil-Motoren ist der Zylinderkopf serienmäßig mit Zylinderkopfschrauben befestigt; ARP ersetzt sie durch 8740-Stehbolzen in 7/16 Zoll (Sätze 204-4203 und 204-4701), die mit ihren 12-Kant-Muttern geliefert werden.

Verstärkte ARP-Zylinderkopfstehbolzen

Aufgabe der Zylinderkopfverschraubung ist es, den Kopf trotz des Drucks in den Brennräumen fest mit dem Block zu verbinden. Sie hält die Dichtung verpresst; sobald ihre Klemmkraft nachlässt, treten Undichtigkeiten zwischen Kopf und Block auf.

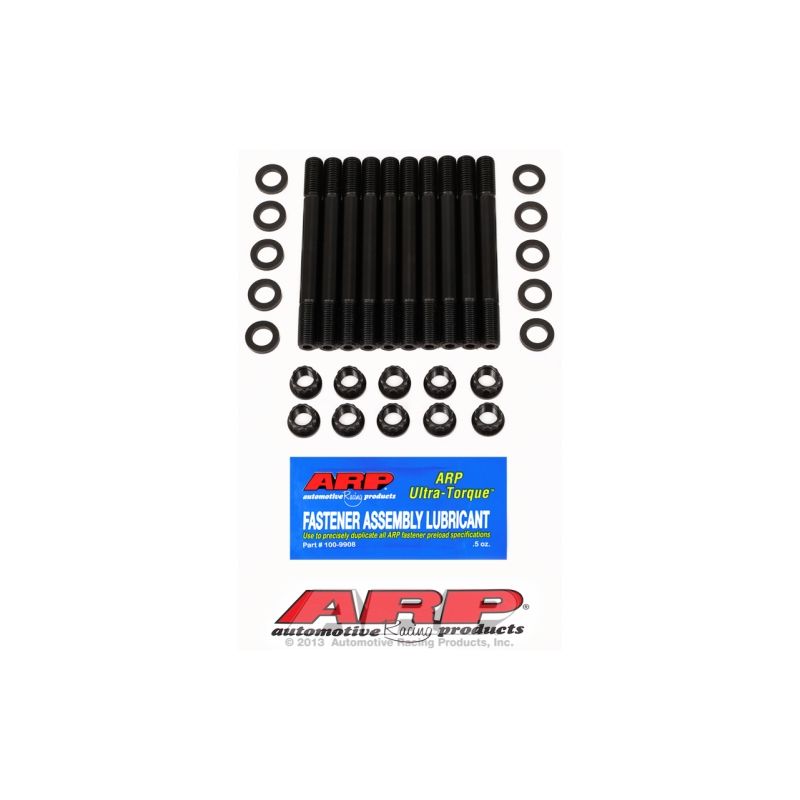

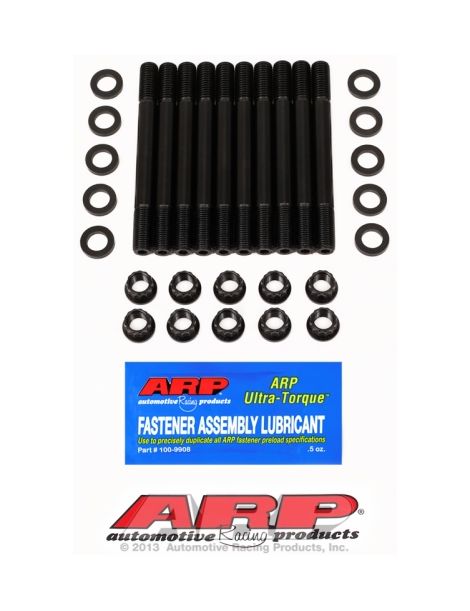

Zwei ARP-Sätze passen zu diesen Motoren: die Stehbolzen 204-4203 und die Stehbolzen 204-4701, Letztere laut ARP-Liste 2026 in der Ausführung « undercut ». Laut ihren Anleitungen werden die Stehbolzen handfest in den Block gedreht, bevor der Kopf aufgesetzt wird, danach werden die 12-Kant-Muttern in drei gleichen Stufen angezogen. ARP fertigt diese Verschraubung aus 8740, einem Chrom-Molybdän-Stahl mit bis zu 200.000 psi Zugfestigkeit. Zur Einordnung: Original-Motorschrauben gehören in der Regel den Klassen 10.9 und 12.9 an, deren Minimum bei 150.800 bis 176.900 psi liegt. In 7/16 Zoll halten die 8740-Stehbolzen bis zu 600 PS an diesem Vierzylinder stand (berechneter Richtwert).

Technische Merkmale

Anzugsdrehmoment

Für beide Sätze: beim Eindrehen in den Block wird kein Drehmoment auf die Stehbolzen gegeben: Sie werden von Hand eingeschraubt. Die Anleitung lässt eine Schraubensicherung für die dauerhafte Montage zu, sofern das Anziehen vor dem Aushärten des Mittels beendet ist.

Stehbolzen 204-4203 und 204-4701: Münden die Stehbolzen in einen Kühlmittelkanal, verlangen die Anleitungen ARP-Dichtmittel auf den Gewinden der Blockseite.

Das Endanziehen erfolgt in drei aufeinanderfolgenden Stufen nach der Anzugsreihenfolge des Herstellers; diese Drehmomente gelten nur mit ARP-Montageschmiermittel auf den Gewinden und unter den Muttern.

Laut Anleitung wird das ARP-Schmiermittel auch auf die Scheiben aufgetragen, wie auf die Gewinde.

Diese Werte stammen aus den ARP-Anleitungen 204-4203 und 204-4701; im Zweifel gilt das aktuelle offizielle Blatt mit vollständigem Verfahren und der Anzugsreihenfolge des Herstellers. ARP-Anleitung 204-4203 aufrufen; ARP-Anleitung 204-4701 aufrufen

Technischer Leitfaden

Die angegebenen Anzugsdrehmomente gelten nur mit ARP-Montagefett auf den Gewinden und unter den Muttern.

ARP-Undercut-Stehbolzen

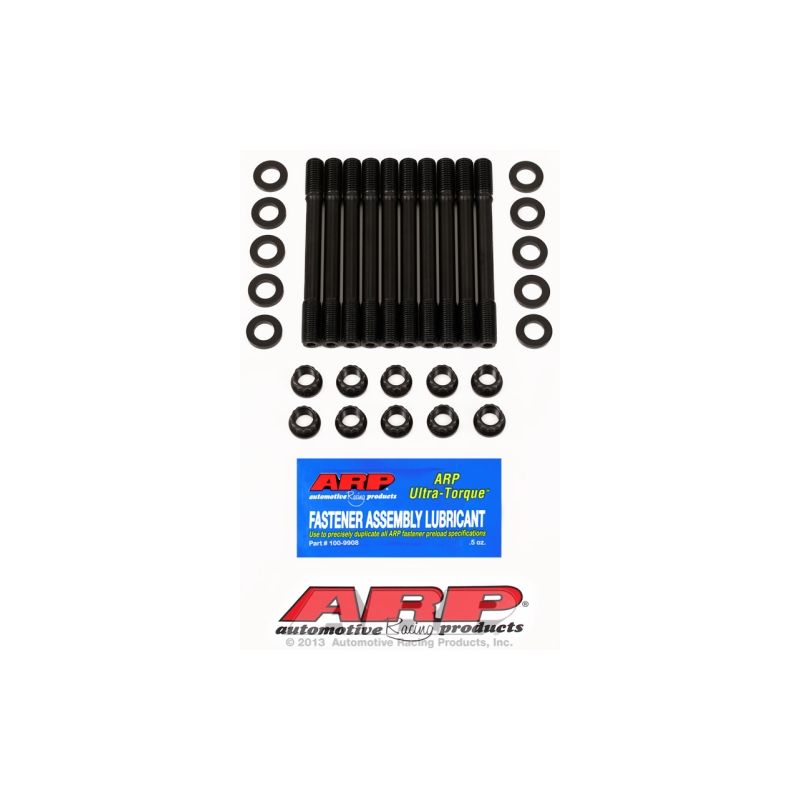

Bei einem Undercut-Stehbolzen verjüngt ARP den Schaft zwischen den beiden Gewinden. Die Stehbolzen längen sich dadurch gleichmäßiger: Die Klemmkraft wird homogener und gleicht das Setzen der Zylinderkopfdichtung bei der Montage aus, was das Risiko einer durchgebrannten Dichtung senkt.

Die Marke ARP

ARP (Automotive Racing Products) entstand Anfang der 1970er Jahre auf Initiative von Gary Holzapfel, einem Ingenieur aus der Luft- und Raumfahrt, der Motorschäden durch zu schwache Verschraubungen im Motorsport beseitigen wollte. Das Unternehmen entwickelt und fertigt in Kalifornien tausende Referenzen in mehreren Werkstoffgüten für jeden Einsatz.

Die Vorteile gegenüber den Originalschrauben

Kriterium	Original-Kopfschrauben	Verstärkte ARP-Stehbolzen
Gewinde im Block	Bei jedem Anziehen belastet	Geschont (Stehbolzen von Hand eingedreht)

Wann Stehbolzen notwendig werden

Die Originalverschraubung ist für den Motor im Auslieferungszustand ausgelegt. Sie sollte verstärkt werden, wenn:

• DX, GX, HT, JH, PF, RD, RV, PG und ABA: Höherer Ladedruck beim 1.8 8V G60 oder ein Turbo an einem Saugmotor 1.8 oder 2.0 8V
• Das Verdichtungsverhältnis im Zuge des Umbaus steigt
• Die Originaldichtung durch eine verstärkte MLS-Dichtung ersetzt wird, die eine hohe und gleichmäßige Vorspannung verlangt
• Der Motor bereits einen abgehobenen Kopf oder eine undichte Dichtung hatte
• Der Wettbewerbseinsatz harte Wärmezyklen und regelmäßigen Kopfausbau mit sich bringt

Fahrzeugkompatibilität

Warum ist das die wirtschaftlichste Lösung?

Für die Serienleistung ausgelegt, stößt die originale Befestigung schnell an ihre Grenze, wenn der Zylinderdruck steigt, und die Zylinderkopfdichtung leidet als Erste. Mit verstärkten ARP-Stehbolzen aus 8740 bleibt der Kopf unter hoher Last fester verspannt, was das Risiko einer durchgebrannten Dichtung oder einer gebrochenen Schraube senkt, ebenso das einer Reparatur, die weit mehr kostet als der Satz.

Denken Sie an die verstärkte Zylinderkopfdichtung

Eine verstärkte Verschraubung entfaltet ihren vollen Nutzen nur mit einer Zylinderkopfdichtung, die demselben Druck standhält. Für diesen Motor bieten wir folgende Referenz an:
