Versterkte ARP-cilinderkoptapeinden VAG 1.8/2.0 8V ABA DX GX HT JH PF PG RD RV

De betrokken motoren

Deze pagina behandelt de viercilinders met 8 kleppen van Volkswagen in 1,8 en 2,0 liter: de atmosferische 1.8 8V (codes DX, GX, HT, JH, PF, RD en RV), de 1.8 8V G60 met compressor (code PG) en de 2.0 8V ABA. Je vindt ze in de Golf 1, 2 en 3, de Corrado G60 en de Scirocco 2.

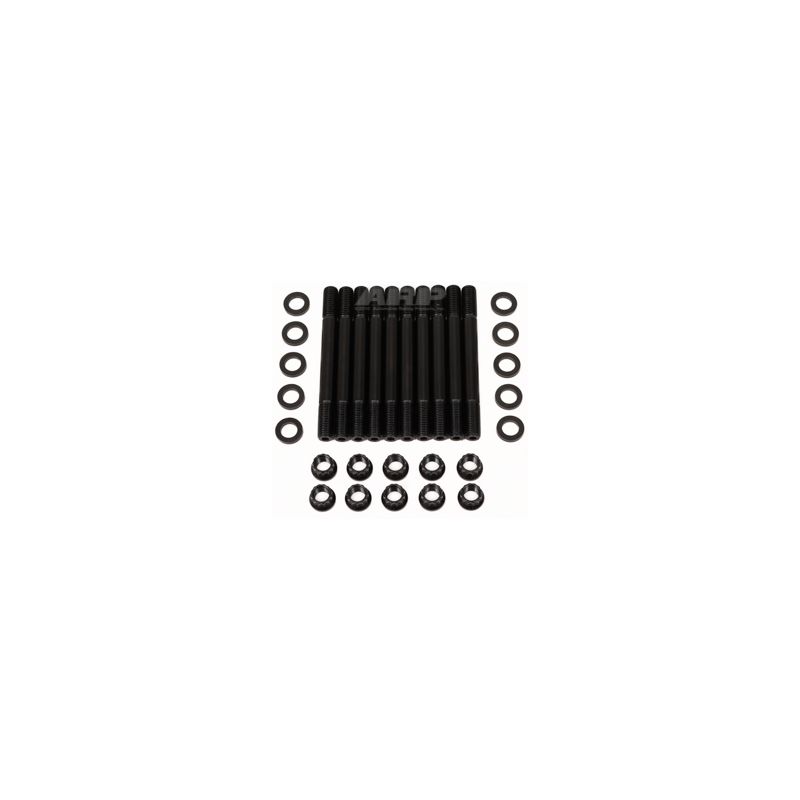

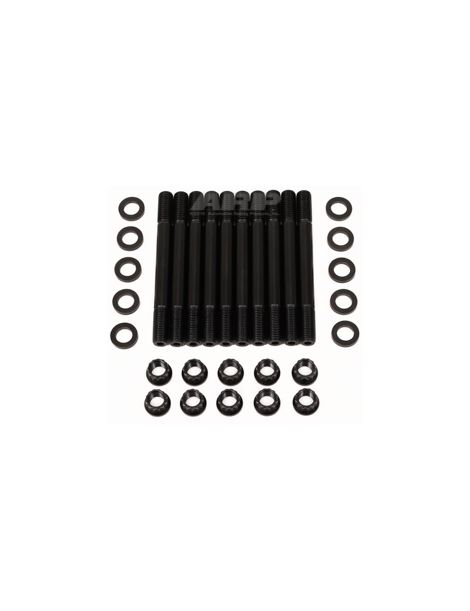

Bij deze 8-kleppers wordt de cilinderkop af fabriek met cilinderkopbouten vastgezet; ARP vervangt die door 8740-tapeinden van 7/16 inch (sets 204-4203 en 204-4701), geleverd met hun 12-puntsmoeren.

Versterkte ARP-cilinderkoptapeinden

De cilinderkopbouten moeten de kop vast op het blok houden ondanks de druk in de verbrandingskamers. Ze zorgen dat de pakking samengeperst blijft; zodra hun klemkracht afneemt, ontstaan er lekken tussen kop en blok.

Twee ARP-sets passen op deze motoren: de tapeinden 204-4203 en de tapeinden 204-4701, die laatste in de uitvoering « undercut » volgens de ARP-lijst van 2026. Volgens de instructiebladen worden de tapeinden handvast in het blok gedraaid voordat de kop wordt geplaatst, waarna de 12-punt-moeren in drie gelijke stappen worden aangehaald. ARP maakt deze bouten in 8740, een chroom-molybdeenstaal met een treksterkte tot 200.000 psi. Om die waarde te plaatsen: originele motorbouten vallen doorgaans in de klassen 10.9 en 12.9, met een minimum van 150.800 tot 176.900 psi. In 7/16 inch houden de 8740-tapeinden stand tot 600 pk op deze viercilinder (berekende richtwaarde).

Technische kenmerken

Aanhaalmoment

Voor beide sets: er wordt geen koppel op de tapeinden gezet wanneer ze in het blok gaan: ze worden met de hand ingedraaid. De handleiding laat schroefdraadborging toe om ze blijvend te monteren, mits het aanhalen klaar is voordat het product uithardt.

Tapeinden 204-4203 en 204-4701: als de tapeinden in een koelwaterkanaal uitkomen, vragen de instructiebladen om ARP-afdichtmiddel op de draad aan de blokzijde.

Het eindaanhalen gebeurt in drie opeenvolgende stappen, volgens de aanhaalvolgorde van de fabrikant; deze aanhaalmomenten gelden alleen met ARP-montagesmeermiddel op de schroefdraad en onder de moeren.

Volgens de handleiding wordt het ARP-smeermiddel ook op de ringen aangebracht, net als op de schroefdraad.

Deze waarden komen uit de ARP-instructiebladen 204-4203 en 204-4701; bij twijfel geldt het actuele officiële blad, met de volledige procedure en de aanhaalvolgorde van de fabrikant. Raadpleeg de ARP-handleiding 204-4203 ; Raadpleeg de ARP-handleiding 204-4701

Technische gids

De opgegeven aanhaalmomenten hebben alleen zin met ARP-montagevet, aangebracht op de schroefdraad en onder de moeren.

ARP-undercuttapeinden

Bij een undercuttapeind maakt ARP de schacht tussen de twee draden dunner. De tapeinden rekken daardoor gelijkmatiger uit: de klemkracht wordt homogener en compenseert het samendrukken van de koppakking bij de montage, wat het risico op een doorgeslagen pakking verkleint.

Het merk ARP

ARP (Automotive Racing Products) ontstond begin jaren 1970 op initiatief van Gary Holzapfel, een ingenieur uit de lucht- en ruimtevaart, vastbesloten om motorschade door te zwakke bouten in de autosport uit te bannen. Het bedrijf ontwerpt en maakt in Californië duizenden referenties, in verschillende materiaalkwaliteiten voor elk gebruik.

De voordelen ten opzichte van de originele bouten

Criterium	Originele kopbouten	Versterkte ARP-tapeinden
Draad in het blok	Bij elke aanhaling belast	Gespaard (tapeind met de hand ingedraaid)

Wanneer tapeinden noodzakelijk worden

De originele bouten zijn gedimensioneerd voor de motor zoals hij uit de fabriek komt. Ze moeten worden versterkt wanneer:

• Hogere turbodruk op de 1.8 8V G60, of een turbo op een atmosferische 1.8 of 2.0 8V
• De compressieverhouding in de loop van de tuning stijgt
• De originele pakking wordt vervangen door een versterkte MLS-pakking, die een hoge en gelijkmatige voorspanning vraagt
• De motor al een gelichte kop of een lekkende pakking heeft gehad
• Wedstrijdgebruik zware warmtecycli en regelmatige kopdemontages oplegt

Voertuigcompatibiliteit

Waarom is dit de voordeligste oplossing?

Ontworpen voor het standaardvermogen bereikt de originele bevestiging snel haar grens als de druk in de cilinders stijgt, en de koppakking lijdt als eerste. Met versterkte ARP-tapeinden in 8740 blijft de kop onder zware belasting steviger aangedrukt, wat de kans op een doorgeblazen pakking of een gebroken bout verkleint, en op een revisie die veel meer kost dan de set.

Denk aan de versterkte koppakking

Versterkte bouten hebben pas volledig zin met een koppakking die dezelfde druk kan weerstaan. Voor deze motor bieden wij de volgende referentie aan:
