Prigionieri testata rinforzati ARP VAG 1.8/2.0 8V ABA DX GX HT JH PF PG RD RV Prigionieri testata rinforzati ARP VAG 1.8/2.0 8V ABA DX GX HT JH PF PG RD RV Prigionieri testata rinforzati ARP VAG 1.8/2.0 8V ABA DX GX HT JH PF PG RD RV Prigionieri testata rinforzati ARP VAG 1.8/2.0 8V ABA DX GX HT JH PF PG RD RV

Prigionieri testata rinforzati ARP VAG 1.8 2.0 8V

192,03 € (Tasse incl.)
225,91 € (Tasse incl.) -15%

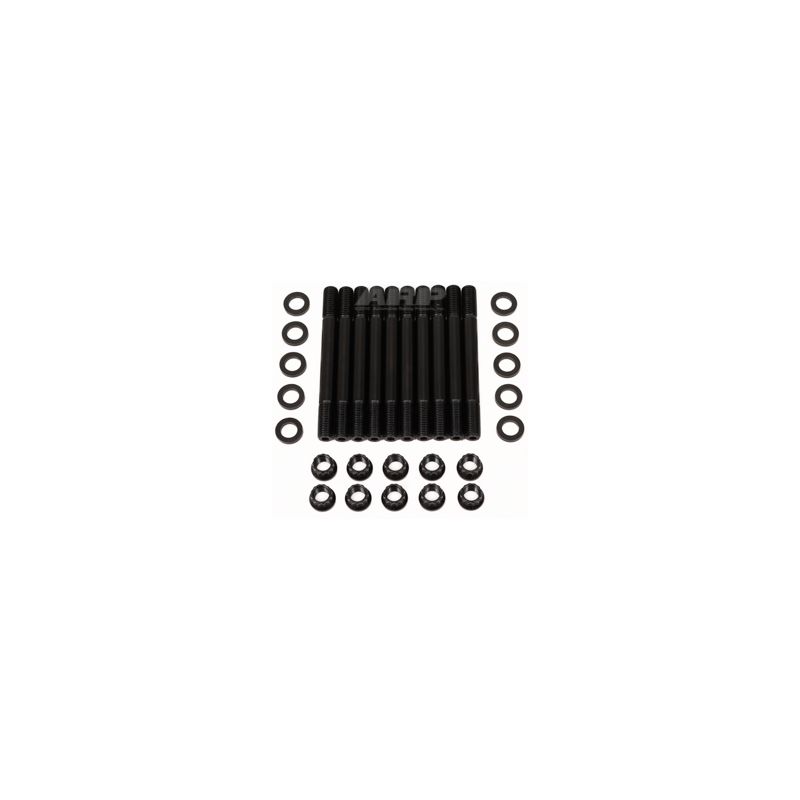

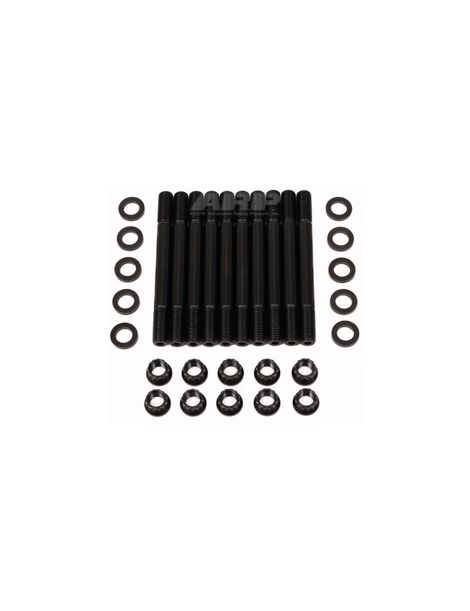

Kit di prigionieri testata ARP 8740 per VAG 1.8 8V (G60 incluso) e 2.0 8V ABA.

  • Marca: ARP
  • Motori: DX, GX, HT, JH, PF, RD, RV, PG, ABA
  • Filettatura: 7/16 pollici
  • Grado: 8740
ARP-204-4203
4 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I motori interessati

Questa scheda riunisce i quattro cilindri a 8 valvole Volkswagen da 1,8 e 2,0 litri: gli 1.8 8V aspirati (codici DX, GX, HT, JH, PF, RD e RV), l'1.8 8V G60 con compressore (codice PG) e il 2.0 8V ABA. Si trovano su Golf 1, 2 e 3, Corrado G60 e Scirocco 2.

Su questi motori a 8 valvole la testata è fissata di serie con viti testata; ARP le sostituisce con prigionieri 8740 da 7/16 pollici (kit 204-4203 e 204-4701), forniti con i loro dadi a 12 punte.

Prigionieri testata rinforzati ARP

Il compito della bulloneria della testata è mantenere la testata solidale al monoblocco nonostante la pressione nelle camere di combustione. Garantisce lo schiacciamento della guarnizione; appena il serraggio diminuisce, compaiono perdite tra testata e monoblocco.

Due kit ARP equipaggiano questi motori: i prigionieri 204-4203 e i prigionieri 204-4701, questi ultimi in versione « undercut » secondo l'elenco ARP 2026. Secondo le istruzioni, i prigionieri si avvitano a mano nel basamento prima di montare la testata, poi i dadi a 12 punte si serrano in tre passate uguali. ARP realizza questa bulloneria in 8740, un acciaio al cromo-molibdeno la cui resistenza alla trazione raggiunge 200.000 psi. Per collocare questo valore, la bulloneria motore originale rientra in genere nelle classi 10.9 e 12.9, il cui minimo va da 150.800 a 176.900 psi. In 7/16 pollici, i prigionieri 8740 reggono fino a 600 CV su questo quattro cilindri (valore indicativo calcolato).

Caratteristiche tecniche

Riferimento Marca Grado / materiale Dadi Filettatura
ARP-204-4203 ARP 8740 12 punte 7/16 pollici
ARP-204-4701 ARP 8740 - Undercut 12 punte 7/16 pollici

Coppia di serraggio

Riferimento Passata 1 Passata 2 Passata 3
ARP-204-4203 36 Nm 72 Nm 108 Nm
ARP-204-4701 36 Nm 72 Nm 108 Nm

Per entrambi i kit: ai prigionieri non si applica alcuna coppia quando entrano nel monoblocco: si avvitano a mano. Le istruzioni lasciano la possibilità di un frenafiletti per montarli in modo permanente, purché il serraggio sia finito prima che il prodotto indurisca.

Prigionieri 204-4203 e 204-4701: se i prigionieri sboccano in una camicia d'acqua, le istruzioni chiedono di applicare il sigillante ARP sui filetti lato basamento.

Il serraggio finale si esegue in tre passate successive, seguendo l'ordine di serraggio del costruttore; queste coppie valgono solo con il lubrificante di montaggio ARP sui filetti e sotto i dadi.

Secondo le istruzioni, il lubrificante ARP si applica anche sulle rondelle, come sui filetti.

Questi valori riprendono le istruzioni ARP 204-4203 e 204-4701; in caso di dubbio prevale il foglio ufficiale aggiornato, con la procedura completa e l'ordine di serraggio del costruttore. Consultate le istruzioni ARP 204-4203; Consultate le istruzioni ARP 204-4701

Guida tecnica

Le coppie di serraggio indicate hanno senso solo con il grasso di montaggio ARP, applicato sui filetti e sotto i dadi.

Acquistate il grasso di montaggio ARP →

I prigionieri ARP undercut

In un prigioniero undercut, ARP assottiglia il gambo tra le due filettature. I prigionieri si allungano così in modo più uniforme l'uno rispetto all'altro: la forza di serraggio diventa più omogenea e compensa lo schiacciamento della guarnizione di testata al montaggio, riducendo il rischio di guarnizione bruciata.

Il marchio ARP

ARP ARP (Automotive Racing Products) nasce all'inizio degli anni 1970 per iniziativa di Gary Holzapfel, ingegnere proveniente dal settore aerospaziale, deciso a eliminare le rotture di motore dovute a una bulloneria troppo debole nelle corse. L'azienda progetta e produce in California migliaia di riferimenti, in diversi gradi di materiale adatti a ogni impiego.

I vantaggi rispetto alle viti originali

Criterio Viti di testata originali Prigionieri rinforzati ARP
Bulloneria di testata Volkswagen originale Prigionieri rinforzati ARP
Filettatura del basamento Sollecitata a ogni serraggio Preservata (prigionieri avvitati a mano)

Quando i prigionieri diventano necessari

La bulloneria originale è dimensionata per il motore così come esce dalla fabbrica. Va rinforzata quando:

  • DX, GX, HT, JH, PF, RD, RV, PG e ABA: pressione di sovralimentazione più alta sull'1.8 8V G60, oppure un turbo montato su un 1.8 o 2.0 8V aspirato
  • Il rapporto di compressione cresce nel corso della preparazione
  • La guarnizione originale viene sostituita da una guarnizione MLS rinforzata, che richiede un precarico elevato e uniforme
  • Il motore ha già subito una testata sollevata o una perdita della guarnizione
  • L'uso in gara impone riscaldamenti severi e smontaggi regolari della testata

Compatibilità veicoli

Modello Codice motore Potenza Anni
VW Corrado G60 1.8 8V G60 (PG) 160 CV 1988-1993
VW Golf 1 GTI 1.8 8V (DX) 112 CV 1982-1983
VW Golf 1 1.8 1.8 8V (JH) 95 CV 1983-1993
VW Golf 2 1.8 1.8 8V (GX) 90 CV 1984-1991
VW Golf 2 GTI 1.8 8V (DX, EV, PB) 112 CV 1983-1991
VW Golf 2 GTI 1.8 8V (RD) 107 CV 1985-1987
VW Golf 2 GTI 1.8 8V (HT, RV) 105 CV 1985
VW Golf 2 GTI 1.8 8V (PF) 107 CV 1987-1991
VW Golf 2 G60 1.8 8V G60 (PG) 160 CV 1988-1991
VW Golf 3 2.0 8V (ABA) 115 CV 1991-1997
VW Scirocco 2 1.8 8V (JH) 95 CV 1985-1992

Perché è la soluzione più economica?

Pensata per la potenza di serie, la bulloneria originale raggiunge presto il suo limite quando la pressione nei cilindri sale, e la guarnizione della testata è la prima a soffrirne. Con prigionieri ARP rinforzati in 8740, la testata resta più salda sotto forte carico, riducendo il rischio di guarnizione bruciata o di vite spezzata, e quello di una revisione molto più costosa del kit.

Pensate alla guarnizione di testata rinforzata

Una bulloneria rinforzata ha pieno senso solo con una guarnizione di testata in grado di resistere alla stessa pressione. Proponiamo il seguente riferimento per questo motore:

Guarnizione testata rinforzata VAG 8V e 16V →
