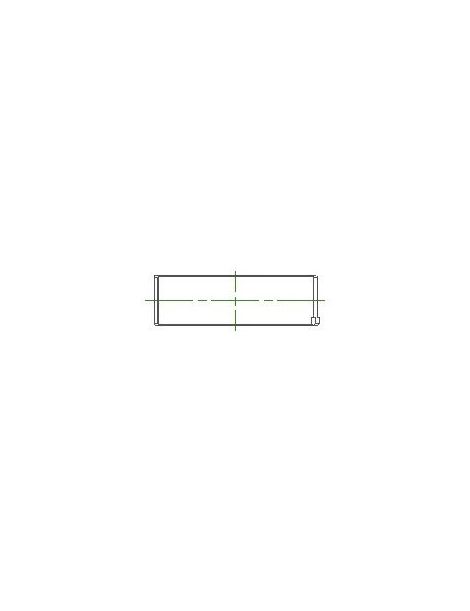

Cojinetes de biela trimetal Mitsubishi 4B11T 2.0
Juego de 8 semicojinetes de biela trimetal para Mitsubishi 4B11T turbo.
- Marcas y tratamientos: ACL Race y King Racing
- Compatibilidad: Mitsubishi Lancer Evolution X, Lancer Ralliart, Lancer Sportback Ralliart
- Códigos de motor: 4B11T
- Medidas disponibles: estándar a +0.50 mm, versiones con juego aumentado (HX, STDX)
El cuatro cilindros turbo Mitsubishi 4B11T
El 4B11T es el cuatro cilindros turbo de 2,0 litros y 16 válvulas con doble árbol de levas en cabeza y bloque de aluminio de Mitsubishi, montado en el Lancer Evolution X y en los Lancer Ralliart y Lancer Sportback Ralliart. ACL y King indican un solo juego de cojinetes para este motor: mismo diámetro de muñequilla, un solo juego cubre la familia.
De fábrica, este motor lleva cojinetes de biela de serie, dimensionados para las cargas del motor original: en cuanto aumentan la potencia, el régimen o la presión de sobrealimentación, alcanzan sus límites.
Para estos cojinetes de biela, el manual de taller de Mitsubishi prescribe un juego de funcionamiento de 0.038 a 0.069 mm.
Los cojinetes de biela trimetal
Tres capas forman un cojinete trimetal: el dorso de acero para la rigidez, la capa intermedia de cobre-plomo para la capacidad de carga y, por encima, la capa de deslizamiento antifricción que protege la muñequilla. Este juego reúne 8 semicojinetes, o sea 4 pares.
Donde un bimetal de aluminio, diseñado para cargas bajas o medias, soporta unos 8 000 psi, un trimetal de rendimiento llega a 12 000 psi: un 50 % de margen adicional. Eso es lo que garantiza su aguante y su duración en un motor sobrealimentado por turbo o compresor, o llevado a altas revoluciones.
Características técnicas
| Cojinetes ACL / King Ø muñequilla 51.964 / 51.972 mm (King: 51.95 / 51.97 mm) Ø alojamiento 55.000 / 55.010 mm Anchura 17 mm |
| Referencia | Marca y tratamiento | Medida | Espesor de pared (mm) |
|---|---|---|---|
| 4B1236H-STD | ACL Race - Sin tratamiento | Estándar | 1.500 |
| 4B1236HX-STD | ACL Race - Sin tratamiento | Std, juego aumentado (HX) | 1.487 |
| 4B1236H-.025 | ACL Race - Sin tratamiento | +0.025 | 1.513 |
| 4B1236H-.25 | ACL Race - Sin tratamiento | +0.25 | 1.625 |
| 4B1236HC-STD | ACL Race - Calico CT-1 | Estándar | 1.500 |
| 4B1236HXC-STD | ACL Race - Calico CT-1 | Std, juego aumentado (HX) | 1.487 |
| 4B1236HC-.025 | ACL Race - Calico CT-1 | +0.025 | 1.513 |
| 4B1236HC-.25 | ACL Race - Calico CT-1 | +0.25 | 1.625 |
| CR4586XP | King Racing - Sin tratamiento | Estándar | 1.500 |
| CR4586XP0.25 | King Racing - Sin tratamiento | +0.25 | 1.627 |
| CR4586XPC | King Racing - pMaxKote | Estándar | 1.500 |
| CR4586XPC STDX | King Racing - pMaxKote | Std, juego aumentado (STDX) | 1.487 |
| CR4586XPC.026 | King Racing - pMaxKote | +0.026 | 1.513 |
| CR4586XPC0.25 | King Racing - pMaxKote | +0.25 | 1.627 |
| CR4586XPC0.5 | King Racing - pMaxKote | +0.50 | 1.754 |
Juego de funcionamiento
Entre la muñequilla y el cojinete queda un pequeño espacio, el juego de funcionamiento, por el que circula la película de aceite.
En funcionamiento no hay contacto entre metal y metal: la muñequilla gira sobre esta película de aceite, que soporta toda la carga. Es el juego el que regula su espesor. Un juego demasiado ajustado frena el paso del aceite, calienta el conjunto y favorece el gripaje; un juego demasiado amplio deja escapar el aceite, debilita la película y hace caer la presión de aceite. El juego correcto equilibra el caudal de aceite y la resistencia de la película.
| Medida / versión | Cuándo elegirla | ACL Race Series | King XP / XPC |
|---|---|---|---|
| Estándar (STD) | Muñequilla de origen, no rectificada | 0.055 a 0.065 mm | 0.052 mm - 0.069 mm |
| Juego aumentado (HX / STDX) | Juego más amplio: alto caudal de aceite, alto régimen | 0.080 a 0.090 mm | 0.077 mm - 0.094 mm |
| +0.025 / +0.026 mm | Muñequilla pulida | 0.055 a 0.065 mm | 0.052 mm - 0.069 mm |
| +0.25 mm | Muñequilla rectificada a 0.25 mm | 0.055 a 0.065 mm | 0.052 mm - 0.069 mm |
| +0.50 mm | Muñequilla rectificada a 0.50 mm | 0.052 mm - 0.069 mm |
Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre la muñequilla, apriete el sombrerete de biela al par prescrito y compare el aplastamiento del hilo con la regla para leer el juego.

Guía técnica
Diseñados para la preparación de motores y la competición, estos cojinetes de biela trimetal ACL y King aguantan mucha más carga que un cojinete original, ya sea con más potencia, más régimen o la incorporación de un turbo o un compresor. Existen en varias cotas: la cota estándar, una cota +0.025 / +0.026 mm cuando la muñequilla solo se ha pulido, cotas de rectificado de +0.25 y +0.50 mm y una versión HX / STDX con holgura aumentada para motores de altas revoluciones o que necesitan un gran caudal de aceite. Así se puede reutilizar un cigüeñal rectificado sin cambiar de serie y ajustar la holgura según el aceite y el uso.
Las dos marcas
![]() |
ACL Bearing Company, fabricante australiano de cojinetes de motor de alto rendimiento desde 1949, ofrece con su gama Race Series cojinetes trimetálicos precisos, disponibles en numerosas medidas y probados en motores preparados de todo el mundo. Su versión Calico (sufijo HC) añade el recubrimiento CT-1, un lubricante seco en película que reduce la fricción y el desgaste por abrasión. |
![]() |
King Engine Bearings, fabricante israelí activo desde los años sesenta, produce cojinetes de motor de alto rendimiento. Su aleación trimetal pMax Black está diseñada para soportar cargas elevadas, con el recubrimiento pMaxKote disponible como opción (versión XPC). |
Construcción y ventajas
| Criterio | ACL Race Series | King Racing |

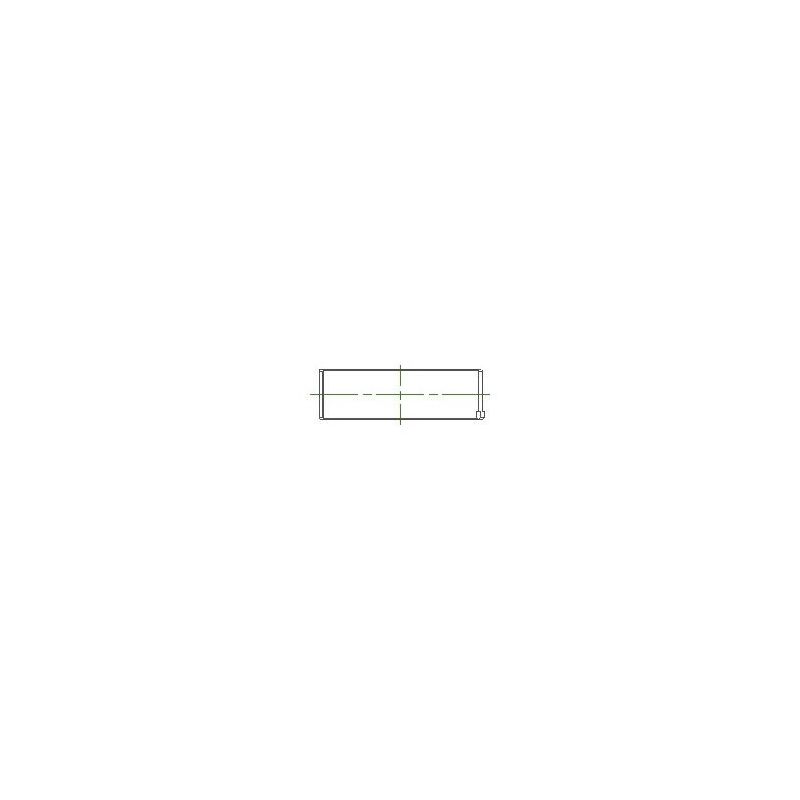

| Sección | ![]() |
![]() |
| Tipo | Cojinete trimetal de alto rendimiento | Cojinete trimetal de alto rendimiento |
| País de fabricación | Australia | Israel |
| Construcción | Trimetal: respaldo de acero, capa de cobre, superficie blanda | Trimetal: respaldo de acero, capa de cobre, superficie blanda |
| Aleación | Race Series (cobre-plomo) | pMax Black (cobre-plomo endurecido) |
| Recubrimiento protector | No (Race); Calico CT-1 (HC) | pMaxKote (opcional, versión XPC): recubrimiento polimérico en la superficie que limita el desgaste cuando baja la lubricación (arranques, película de aceite reducida). |
| Medidas disponibles | Estándar hasta +0.25 mm (+ juego aumentado HX) | Estándar hasta +0.50 mm (+ juego aumentado STDX) |
Compatibilidad de vehículos
Este juego de cojinetes de biela es apto para el cuatro cilindros turbo 4B11T de los siguientes Mitsubishi:
| Marca | Modelo (chasis) | Código de motor | Potencia | Años |
|---|---|---|---|---|
| MITSUBISHI | LANCER VIII (CY_A, CZ_A) EVO X (CZ4A) / EVO X - FQ330 / FQ360 / FQ400 / FQ440 (CZ4A) | 4B11-T/C (DOHC 16V), 4B11-FQ30, 4B11-FQ60 | 280–446 CV | 2007–2016 |
| MITSUBISHI | LANCER VIII (CY_A, CZ_A) 2.0 i Ralliart 4WD (CY4A) | 4B11-T/C (DOHC 16V) | 241 CV | 2008– |
| MITSUBISHI | LANCER VIII Sportback (CX_A) 2.0 Ralliart 4WD (CX4A) / 2.0 Ralliart | 4B11-T/C (DOHC 16V) | 241–250 CV | 2008– |
Por qué cambiar los cojinetes
Cuando un cojinete de biela cede, los daños van enseguida más allá de la propia pieza: marcas en la muñequilla, restos repartidos por todo el circuito de aceite, un cigüeñal que rectificar como mínimo, a veces biela y bloque perdidos. Un juego de cojinetes cuesta mucho menos que un rectificado y no tiene comparación con la reconstrucción completa del motor. Es la pieza más barata del tren alternativo, pero también aquella cuyo fallo sale más caro.
-
