Bronzine di biella trimetallo Mitsubishi 4B11T 2.0 Bronzine di biella trimetallo Mitsubishi 4B11T 2.0 Bronzine di biella trimetallo Mitsubishi 4B11T 2.0 Bronzine di biella trimetallo Mitsubishi 4B11T 2.0

Bronzine di biella trimetallo Mitsubishi 4B11T 2.0

65,40 € (Tasse incl.)
72,67 € (Tasse incl.) -10%

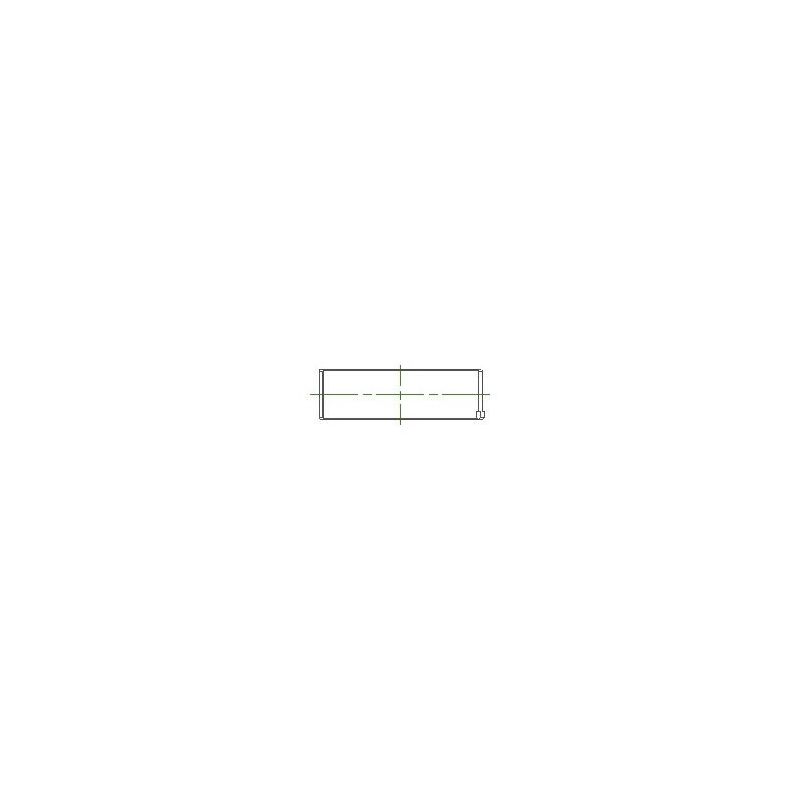

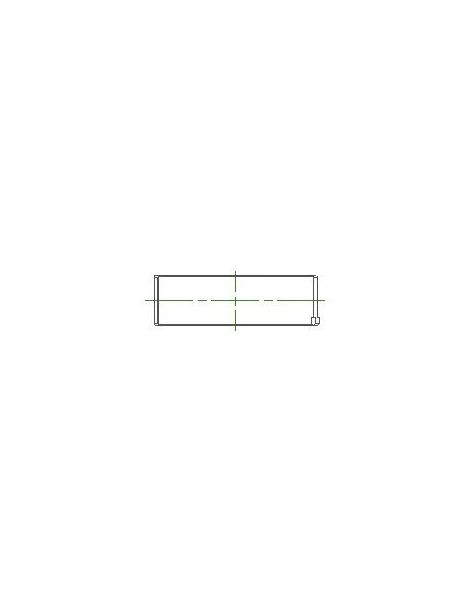

Kit di 8 semicuscinetti di biella trimetallo per Mitsubishi 4B11T turbo.

  • Marchi e trattamenti: ACL Race e King Racing
  • Compatibilità: Mitsubishi Lancer Evolution X, Lancer Ralliart, Lancer Sportback Ralliart
  • Codici motore: 4B11T
  • Misure disponibili: da standard a +0.50 mm, versioni a gioco maggiorato (HX, STDX)
4B1236H-STD
111 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il quattro cilindri turbo Mitsubishi 4B11T

Il 4B11T è il quattro cilindri turbo Mitsubishi di 2,0 litri a 16 valvole con doppio albero a camme in testa e basamento in alluminio, montato sulla Lancer Evolution X e sulle Lancer Ralliart e Lancer Sportback Ralliart. ACL e King indicano un solo kit di bronzine per questo motore: stesso diametro del perno di biella, un solo kit copre la famiglia.

In origine questo motore monta bronzine di biella di serie, dimensionate per i carichi del motore originale: non appena aumentano la potenza, il regime o la pressione di sovralimentazione, raggiungono i loro limiti.

Per queste bronzine di biella il manuale d'officina Mitsubishi prescrive un gioco di funzionamento da 0.038 a 0.069 mm.

Le bronzine di biella trimetallo

Tre strati compongono una bronzina trimetallica: il dorso in acciaio per la rigidità, lo strato intermedio in rame-piombo per la capacità di carico e infine lo strato di scorrimento antifrizione che protegge il perno di biella. Questo set riunisce 8 semibronzine, cioè 4 coppie.

Dove un bimetallo di alluminio, progettato per carichi bassi o medi, sopporta circa 8 000 psi, un trimetallo performance arriva a 12 000 psi: il 50 % di margine in più. È ciò che ne garantisce tenuta e durata su un motore sovralimentato con turbo o compressore, o spinto ad alti regimi.

Caratteristiche tecniche

Quote di montaggio comuni a tutte le referenze
Bronzine ACL / King
Ø perno di biella 51.964 / 51.972 mm (King: 51.95 / 51.97 mm)
Ø sede 55.000 / 55.010 mm
Larghezza 17 mm
RiferimentoMarca e trattamentoMisuraSpessore parete (mm)
4B1236H-STD ACL Race - Senza trattamento Standard 1.500
4B1236HX-STD ACL Race - Senza trattamento Std, gioco maggiorato (HX) 1.487
4B1236H-.025 ACL Race - Senza trattamento +0.025 1.513
4B1236H-.25 ACL Race - Senza trattamento +0.25 1.625
4B1236HC-STD ACL Race - Calico CT-1 Standard 1.500
4B1236HXC-STD ACL Race - Calico CT-1 Std, gioco maggiorato (HX) 1.487
4B1236HC-.025 ACL Race - Calico CT-1 +0.025 1.513
4B1236HC-.25 ACL Race - Calico CT-1 +0.25 1.625
CR4586XP King Racing - Senza trattamento Standard 1.500
CR4586XP0.25 King Racing - Senza trattamento +0.25 1.627
CR4586XPC King Racing - pMaxKote Standard 1.500
CR4586XPC STDX King Racing - pMaxKote Std, gioco maggiorato (STDX) 1.487
CR4586XPC.026 King Racing - pMaxKote +0.026 1.513
CR4586XPC0.25 King Racing - pMaxKote +0.25 1.627
CR4586XPC0.5 King Racing - pMaxKote +0.50 1.754

Gioco di funzionamento

Tra il perno di biella e la bronzina resta un piccolo spazio, il gioco di funzionamento, in cui circola il film d'olio.

In funzione non c'è contatto tra metallo e metallo: il perno di biella ruota su questo film d'olio, che sostiene tutto il carico. È il gioco a regolarne lo spessore. Un gioco troppo stretto frena il passaggio dell'olio, scalda l'insieme e favorisce il grippaggio; un gioco troppo largo lascia fuoriuscire l'olio, indebolisce il film e fa calare la pressione dell'olio. Il gioco corretto equilibra la portata d'olio e la tenuta del film.

Misura / versioneQuando sceglierlaACL Race SeriesKing XP / XPC
Standard (STD) Perno di serie, non rettificato 0.055 a 0.065 mm 0.052 mm - 0.069 mm
Gioco maggiorato (HX / STDX) Gioco più ampio: alto flusso d'olio, alto regime 0.080 a 0.090 mm 0.077 mm - 0.094 mm
+0.025 / +0.026 mm Perno lucidato 0.055 a 0.065 mm 0.052 mm - 0.069 mm
+0.25 mm Perno rettificato a 0.25 mm 0.055 a 0.065 mm 0.052 mm - 0.069 mm
+0.50 mm Perno rettificato a 0.50 mm 0.052 mm - 0.069 mm

Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Plastigauge

Acquista il Plastigauge →

Guida tecnica

Progettate per la preparazione motore e le competizioni, queste bronzine di biella trimetalliche ACL e King reggono molto più carico di una bronzina originale, che il motore guadagni potenza, salga di giri o riceva un turbo o un compressore. Esistono in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Così si rimette in servizio un albero motore rettificato senza cambiare serie e si regola il gioco in base all'olio e all'uso.

Le due marche

ACL ACL Bearing Company, produttore australiano di bronzine motore ad alte prestazioni dal 1949, propone con la sua gamma Race Series bronzine trimetalliche precise, disponibili in numerose maggiorazioni e collaudate sui motori elaborati di tutto il mondo. La versione Calico (suffisso HC) riceve in più il rivestimento CT-1, un lubrificante secco a film che riduce l'attrito e l'usura per abrasione.
King Racing King Engine Bearings, produttore israeliano attivo dagli anni '60, realizza bronzine motore ad alte prestazioni. La sua lega trimetallica pMax Black è progettata per sopportare carichi elevati, con il rivestimento pMaxKote disponibile come opzione (versione XPC).

Costruzione e vantaggi

Criterio ACL Race Series King Racing
Sezione Sezione di una bronzina trimetallo ACL Race Series Sezione di una bronzina trimetallo King Racing
Tipo Bronzina trimetallica ad alte prestazioni Bronzina trimetallica ad alte prestazioni
Paese di produzione Australia Israele
Costruzione Trimetallico: dorso in acciaio, strato di rame, superficie tenera Trimetallico: dorso in acciaio, strato di rame, superficie tenera
Lega Race Series (rame-piombo) pMax Black (rame-piombo indurito)
Rivestimento protettivo No (Race); Calico CT-1 (HC) pMaxKote (in opzione, versione XPC): rivestimento polimerico sulla superficie che limita l'usura quando la lubrificazione cala (avviamenti, film d'olio ridotto).
Misure disponibili Standard fino a +0.25 mm (+ gioco maggiorato HX) Standard fino a +0.50 mm (+ gioco maggiorato STDX)

Compatibilità veicoli

Questo kit di bronzine di biella è adatto al quattro cilindri turbo 4B11T delle seguenti Mitsubishi:

MarcaModello (telaio)Codice motorePotenzaAnni
MITSUBISHI LANCER VIII (CY_A, CZ_A) EVO X (CZ4A) / EVO X - FQ330 / FQ360 / FQ400 / FQ440 (CZ4A) 4B11-T/C (DOHC 16V), 4B11-FQ30, 4B11-FQ60 280–446 CV 2007–2016
MITSUBISHI LANCER VIII (CY_A, CZ_A) 2.0 i Ralliart 4WD (CY4A) 4B11-T/C (DOHC 16V) 241 CV 2008–
MITSUBISHI LANCER VIII Sportback (CX_A) 2.0 Ralliart 4WD (CX4A) / 2.0 Ralliart 4B11-T/C (DOHC 16V) 241–250 CV 2008–

Perché sostituire le bronzine

Quando una bronzina di biella cede, i danni superano presto il componente stesso: perno di biella segnato, detriti mandati in tutto il circuito dell'olio, albero motore da rettificare come minimo, a volte biella e basamento persi. Un set di bronzine costa molto meno di una rettifica e non è paragonabile a una revisione completa del motore. È il componente meno caro del manovellismo, ma anche quello il cui cedimento costa di più.
