Bronzine di biella trimetallo ACL King Audi 2.5 TFSI EA855 RS3 TT RS

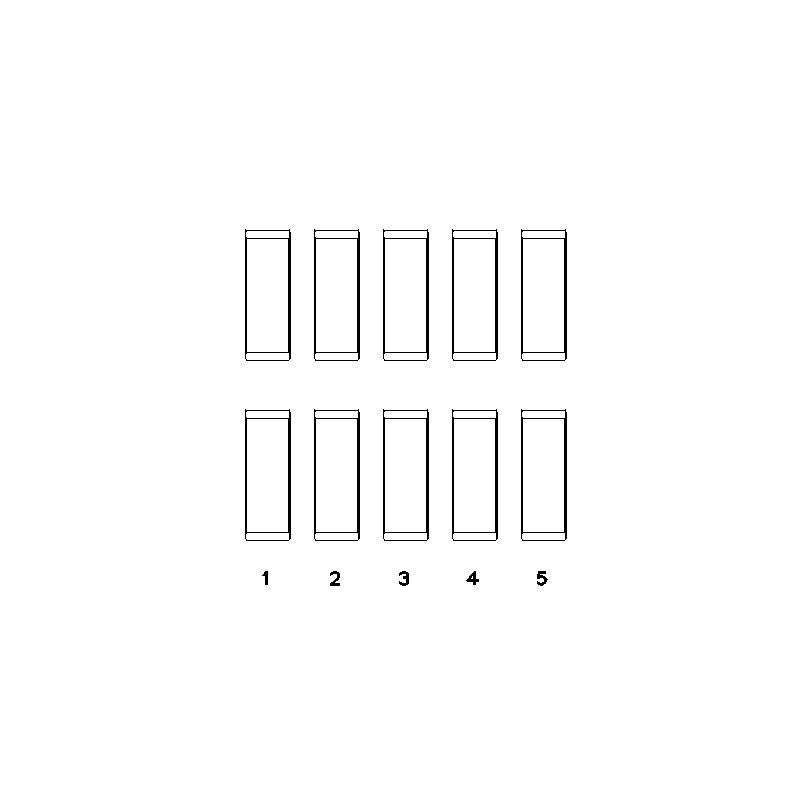

Kit di 10 semi-bronzine di biella trimetallo per Audi 2.5 TFSI EA855 (Ø 47.77 mm).
- Marche e trattamenti : ACL Race; King GPC (rivestimento polimerico)
- Compatibilità : RS3, TT RS, RS Q3, KTM X-Bow GT-XR
- Codici motore : CEPA, CEPB, CTSA, CZGA, CZGB, DAZA, DNWA
- Misure disponibili : standard fino a +0.25 mm, versione a gioco maggiorato (HX / STDX)
Il cinque cilindri Audi 2.5 TFSI (EA855)
Il 2.5 TFSI è il cinque cilindri in linea turbo a iniezione diretta di Audi, da 2.5 litri (2 480 cm³) con 20 valvole. Equipaggia le Audi RS3, TT RS e RS Q3 oltre alla KTM X-Bow GT-XR, da 310 a 500 cv a seconda della versione (codici motore CEPA, CEPB, CTSA, CZGA, CZGB, DAZA e DNWA). Queste versioni condividono lo stesso diametro del perno di biella: un solo kit di bronzine copre tutta la famiglia.
Di fabbrica, il gruppo Volkswagen monta su questo motore bronzine di biella di serie, fornite in semicuscinetti graduati. Sono bronzine dimensionate per i carichi del motore originale: non appena potenza, regime o pressione di sovralimentazione aumentano, raggiungono i loro limiti.
Le bronzine di biella trimetallo
La bronzina trimetallica unisce tre strati con funzioni complementari: un dorso in acciaio che garantisce la tenuta meccanica, uno strato intermedio in rame-piombo che assorbe i carichi elevati e uno strato di scorrimento antifrizione che preserva il perno di biella. Il set completo conta 10 semibronzine, ossia 5 coppie.
Un bimetallo di alluminio, previsto per carichi bassi o medi, si ferma intorno a 8 000 psi; un trimetallo performance regge fino a 12 000 psi, il 50 % di capacità di carico in più. Guadagna così in resistenza e durata sui motori turbo, con compressore o sfruttati ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL / King Ø perno di biella 47.758 / 47.778 mm Ø sede 50.600 / 50.619 mm Larghezza 17.4 mm |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 5B5562H-STD | ACL Race - Senza trattamento | Standard | 1.405 |
| 5B5562HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 1.392 |
| 5B5562H-.025 | ACL Race - Senza trattamento | +0.025 | 1.418 |
| 5B5562H-.25 | ACL Race - Senza trattamento | +0.25 | 1.530 |
| CR5000GPC | King Racing - Rivestimento polimerico | Standard | 1.404 |
| CR5000GPC STDX | King Racing - Rivestimento polimerico | Std, gioco maggiorato (STDX) | 1.391 |
| CR5000GPC.026 | King Racing - Rivestimento polimerico | +0.026 | 1.417 |
| CR5000GPC0.25 | King Racing - Rivestimento polimerico | +0.25 | 1.531 |
Gioco di funzionamento
Il gioco di funzionamento è lo spazio lasciato tra la bronzina e il perno di biella, occupato in permanenza dal film d'olio.
A motore acceso il perno di biella non tocca la bronzina: poggia su questo film d'olio, che sostiene il carico. Il gioco fissa lo spessore del film. Se è troppo ridotto ostacola la circolazione dell'olio, fa salire la temperatura ed espone al grippaggio; se è troppo ampio lascia sfuggire l'olio, il film perde portanza e la pressione dell'olio cala. Il gioco giusto concilia una lubrificazione sufficiente e un film d'olio che continua a sostenere il carico.
| Misura / versione | Quando sceglierla | ACL Race Series | King GPC |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | 0.051 a 0.061 mm | 0.048 mm - 0.060 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | 0.076 a 0.086 mm | 0.073 mm - 0.085 mm |
| +0.025 / +0.026 mm | Perno lucidato | 0.051 a 0.061 mm | 0.048 mm - 0.060 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | 0.051 a 0.061 mm | 0.048 mm - 0.060 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Guida tecnica
Le bronzine di biella ACL e King qui presentate sono bronzine trimetalliche destinate alla preparazione motore e alle competizioni. Sopportano carichi nettamente superiori a quelli di una bronzina di serie e sono disponibili in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Questa gamma consente di rimontare un albero motore rettificato senza cambiare serie e di adattare il gioco all'olio e all'uso scelti.
Le due marche
![]() |
Fondata in Australia nel 1949, ACL Bearing Company progetta bronzine motore ad alte prestazioni. La sua gamma Race Series riunisce bronzine trimetalliche di precisione, offerte in numerose quote e montate su motori preparati in tutto il mondo. |
![]() |
King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la sua gamma GPC bronzine trimetalliche per carichi molto elevati: uno strato antifrizione a base d'argento con particelle di lubrificante solido, ricoperto da un rivestimento polimerico che protegge la bronzina in caso di carenza d'olio e di contatto metallo su metallo. |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |
| Sezione | ![]() |
![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallico: dorso in acciaio, strato di bronzo, superficie a base d'argento |
| Lega | Race Series (rame-piombo) | GPC (strato a base d'argento) |
| Rivestimento protettivo | No | Sì, rivestimento polimerico |
| Misure disponibili | Standard fino a +0.25 mm (+ gioco maggiorato HX) | Standard fino a +0.25 mm (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo kit di bronzine di biella è adatto al cinque cilindri 2.5 TFSI delle seguenti Audi e KTM:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| AUDI | A3 Sportback (8PA) RS3 quattro | CEPA | 340 CV | 2011–2012 |
| AUDI | A3 Sportback (8VA, 8VF) RS3 quattro | CZGB, DAZA, DNWA | 367–400 CV | 2015–2020 |
| AUDI | A3 Limousine (8VS, 8VM) RS3 quattro | DAZA, DNWA | 400 CV | 2017–2020 |
| AUDI | Q3 (8UB, 8UG) RS 2.5 quattro / RS performance 2.5 quattro | CTSA, CZGA, CZGB | 310–367 CV | 2013–2018 |
| AUDI | Q3 (F3B) 2.5 RS TFSI quattro | DAZA, DNWA | 400 CV | 2019– |
| AUDI | Q3 Sportback (F3N) 2.5 RS TFSI quattro | DAZA, DNWA | 400 CV | 2019– |
| AUDI | TT (8J3) 2.5 RS quattro | CEPA, CEPB | 340–360 CV | 2009–2014 |
| AUDI | TT Roadster (8J9) 2.5 RS quattro | CEPA, CEPB | 340–360 CV | 2009–2014 |
| AUDI | TT (FV3, FVP) 2.5 RS TFSI quattro | DAZA, DNWA | 400 CV | 2016– |
| AUDI | TT Roadster (FV9, FVR) 2.5 RS TFSI quattro | DAZA, DNWA | 400 CV | 2016– |
| KTM | X-Bow GT-XR 2.5 | DNWA | 500 CV | 2022– |
Perché sostituire le bronzine
Una bronzina di biella che cede non si rovina da sola: segna il perno di biella, disperde i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non comporta anche la perdita della biella e del basamento. Su un motore preparato un set di bronzine rappresenta solo una frazione del costo di una rettifica, e una parte ancora minore di quello di un motore da rifare: è il componente meno caro del manovellismo e quello il cui cedimento costa di più.
-
