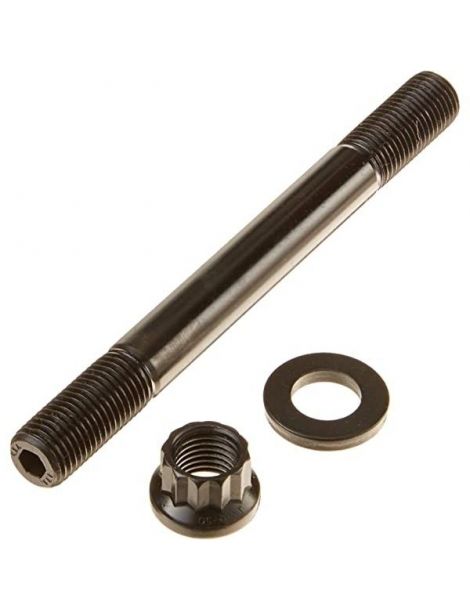

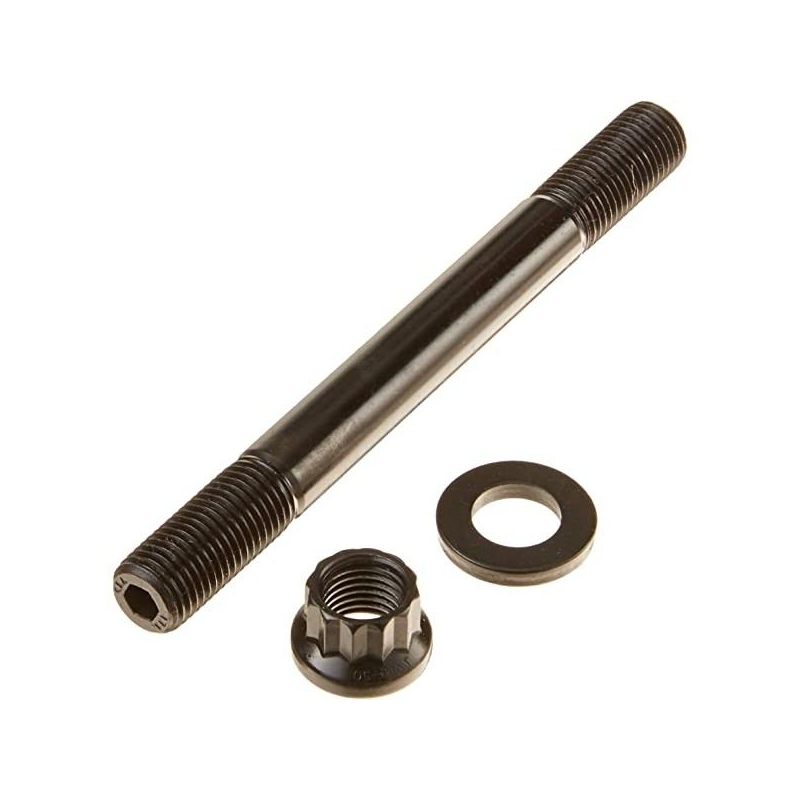

Prigionieri testata rinforzati ARP AUDI EA855
Kit di prigionieri testata ARP in ARP2000 o Custom Age 625+ per Audi RS3 8V, TT RS FV e KTM X-Bow GT-XR con motore 2.5 TFSI.
- Marca: ARP
- Motori: 2.5 TFSI (DAZA, DNWA)
- Filettatura: M10 x 1,5
- Grado: ARP2000, CA625+
I motori interessati
Il cinque cilindri in linea turbo 2.5 TFSI di Audi (2.480 cm³, alesaggio 82,5 mm, corsa 92,8 mm), codici DAZA e DNWA, equipaggia l'Audi RS3 8V (400 CV, 2017-2020), l'Audi TT RS FV (400 CV, dal 2016) e la KTM X-Bow GT-XR (500 CV, dal 2022).
Di serie, la testata del DAZA, come quella del DNWA, è fissata da viti di testata M10 x 1,5, di diametro 10 mm e lunghe 120 mm (riferimento WHT007848D). ARP le sostituisce con un kit di prigionieri a scelta, in ARP2000 o in Custom Age 625+.
Prigionieri testata rinforzati ARP
Ogni ciclo di combustione spinge la testata verso l'alto. È la bulloneria della testata a opporsi, mantenendo sulla guarnizione una pressione di serraggio costante; se questa pressione cala, la tenuta non è più garantita.
Sono proposti due riferimenti ARP: il 204-4708 in ARP2000, nella versione « undercut » secondo l'elenco ARP 2026, e il 404-4708 in Custom Age 625+. Le loro istruzioni seguono lo stesso ordine di montaggio: prima guarnizione e testata, poi prigionieri avvitati a mano nel basamento, rondelle con il lato punzonato verso la testata e dadi a 12 punte serrati dopo aver applicato l'Ultra-Torque ARP sui filetti e sotto i dadi. Per questi kit non è pubblicato alcun valore di tenuta proprio. A titolo di sola stima, una bulloneria M10 equivalente si colloca intorno a 700 CV su un cinque cilindri in ARP2000 e intorno a 800 CV in Custom Age 625+.
Caratteristiche tecniche
| Riferimento | Marca | Grado / materiale | Dadi | Filettatura |
| ARP-204-4708 | ARP | ARP2000 - Undercut | 12 punte | M10 x 1,5 |
| ARP-404-4708 | ARP | CA625+ | 12 punte | M10 x 1,5 |
Coppia di serraggio
| Riferimento | Passata 1 | Passata 2 | Passata 3 |
| ARP-204-4708 | 34 Nm | 68 Nm | 95 Nm |
| ARP-404-4708 | 47 Nm | 95 Nm | 136 Nm |
Per entrambi i kit: ogni prigioniero si avvita a mano nel monoblocco, senza coppia. Le istruzioni di questo kit non parlano di frenafiletti; ARP precisa che alcuni preparatori ne usano uno di media resistenza (blu) lato monoblocco, ma mai sui dadi, mai con il grasso ARP e solo se il serraggio è terminato prima che indurisca.
Entrambe le istruzioni chiedono di pulire con detergente per freni le sedi delle rondelle sulla testata e, se serve, di ripassare i filetti del basamento con un pettine per filettature.
Rispettate l'ordine di serraggio raccomandato dal costruttore e portate alla coppia in tre passate; i valori indicati presuppongono il lubrificante ARP sui filetti e sotto i dadi.
Nessuna traccia d'olio sotto le rondelle: si montano a secco, pulite su entrambi i lati, e gli appoggi della testata vengono sgrassati per un serraggio uniforme.
Questi valori sono tratti dalle istruzioni ARP 204-4708 e 404-4708; per tutta la procedura, sequenza di serraggio del costruttore compresa, fa fede il foglio ufficiale in vigore. Consultate le istruzioni ARP 204-4708; Consultate le istruzioni ARP 404-4708
Guida tecnica
Per ottenere il precarico previsto, il grasso di montaggio ARP deve essere presente sui filetti e sotto i dadi: le coppie della tabella sono stabilite con esso.
| Acquistate il grasso di montaggio ARP → |
I gradi proposti
| Grado | Materiale | Resistenza a trazione | Punti di forza |
| ARP2000 | Acciaio legato ARP | 220.000 psi | Più resistente dell'8740, evoluzione comune in competizione |
| CA625+ | Superlega | da 260.000 a 280.000 psi (tipica) | Durata a fatica, tenacità, resistenza totale alla corrosione |
I prigionieri ARP undercut
In un prigioniero undercut, ARP assottiglia il gambo tra le due filettature. I prigionieri si allungano così in modo più uniforme l'uno rispetto all'altro: la forza di serraggio diventa più omogenea e compensa lo schiacciamento della guarnizione di testata al montaggio, riducendo il rischio di guarnizione bruciata.
Il marchio ARP
| ARP (Automotive Racing Products) nasce all'inizio degli anni 1970 per iniziativa di Gary Holzapfel, ingegnere proveniente dal settore aerospaziale, deciso a eliminare le rotture di motore dovute a una bulloneria troppo debole nelle corse. L'azienda progetta e produce in California migliaia di riferimenti, in diversi gradi di materiale adatti a ogni impiego. |
I vantaggi rispetto alle viti originali
| Criterio | Viti di testata originali | Prigionieri rinforzati ARP |
![]() |
![]() |
|
| Filetti del basamento | Sollecitati a ogni serraggio | Preservati (prigionieri avvitati a mano) |
Quando i prigionieri diventano necessari
Una bulloneria di serie resta adatta finché il motore mantiene la pressione di combustione originale. Mostra i suoi limiti nei casi seguenti:
- DAZA e DNWA con pressione del turbo aumentata o turbo più grosso
- Rapporto di compressione aumentato per guadagnare potenza
- Guarnizione di testata rinforzata di tipo MLS, che richiede un precarico elevato e regolare
- Testata già sollevata o guarnizione che ha già perso
- Gara o pista, con riscaldamenti ripetuti e smontaggi frequenti
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| Audi RS3 8V | 2.5 TFSI (DAZA, DNWA) | 400 CV | 2017-2020 |
| Audi TT RS FV | 2.5 TFSI (DAZA, DNWA) | 400 CV | dal 2016 |
| KTM X-Bow GT-XR | 2.5 TFSI (DNWA) | 500 CV | dal 2022 |
Riferimento OEM: WHT007848D
Perché è la soluzione più economica?
Quando un 2.5 TFSI supera la potenza di serie, la tenuta della guarnizione di testata dipende prima di tutto dal carico di serraggio delle viti originali. I prigionieri ARP, avvitati a mano nel basamento, offrono un carico più alto, con un costo senza rapporto con quello di una testata da rifare, guarnizione e manodopera comprese.
Pensate alla guarnizione di testata rinforzata
Una bulloneria rinforzata ha pieno senso solo con una guarnizione di testata in grado di resistere alla stessa pressione. Proponiamo il seguente riferimento per questo motore:
| Guarnizione testata rinforzata Audi 2.5 TFSI DAZA DNWA → |
-
