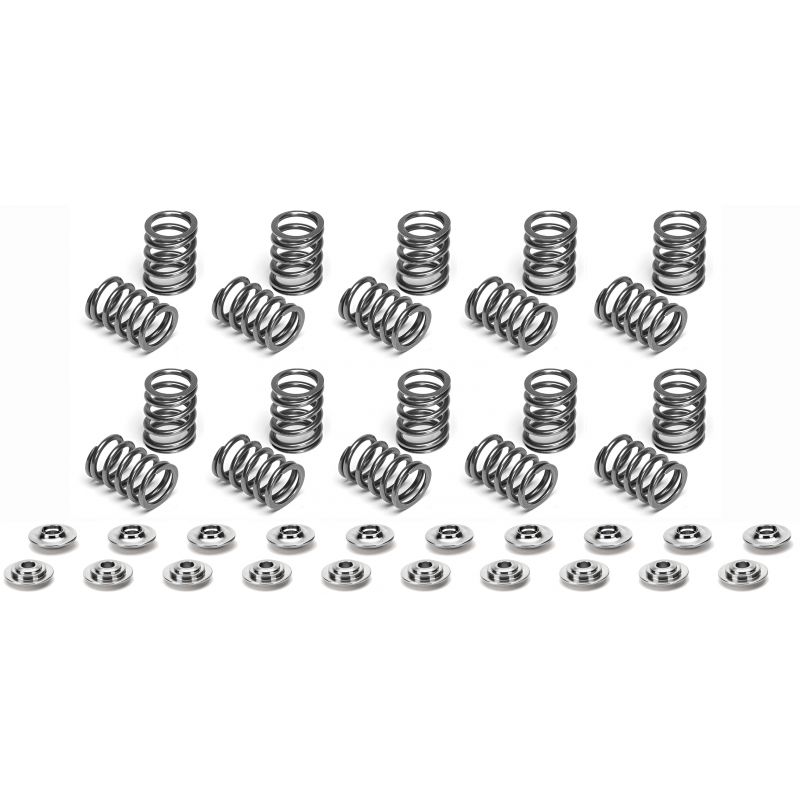

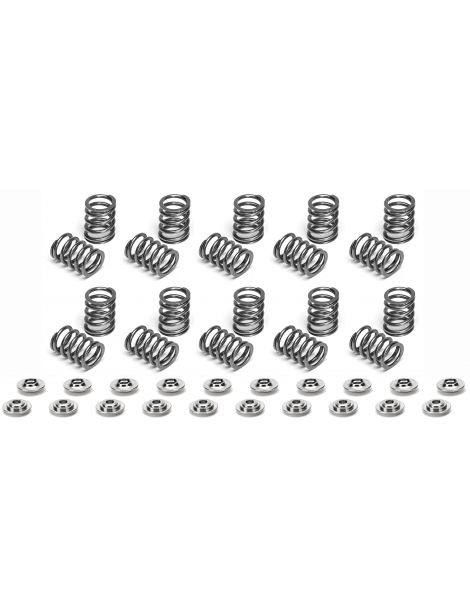

Kit molle valvola rinforzate AUDI 2.5 TFSI
Kit di 20 molle valvola rinforzate per il cinque cilindri AUDI 2.5 TFSI.
- Marche: SUPERTECH, FERREA
- Motori: 2.5 TFSI CEPA, CEPB, CZGB, DAZA
- Molle: singole o coniche
- Contenuto: molle, piattelli superiori, piattelli inferiori secondo il kit
Il cinque cilindri AUDI 2.5 TFSI
Questi kit sono destinati al cinque cilindri turbo AUDI 2.5 TFSI a 20 valvole di RS3, RS Q3 e TT RS, codici motore CEPA, CEPB, CZGB e DAZA. Con quattro valvole per cilindro, monta 20 molle.
Sul DAZA ogni valvola con stelo da 6 mm è richiamata dalla molla 06F 109 623 B in aspirazione o 06F 109 623 allo scarico, dieci per tipo, sotto il piattello superiore 06E 109 641 A.
Kit molle valvola rinforzate SUPERTECH e FERREA
Appena passata la camma, la molla deve appoggiare la valvola e mantenerla aderente al profilo fino alla chiusura completa. Con la pressione turbo e i regimi elevati del 2.5 TFSI cresce l'inerzia della valvola: se la forza cala, la valvola si stacca, sbatte sulla sede e può colpire il pistone.
Il kit SUPERTECH SPRK-A2416-5 dichiara 325 N a 37,4 mm in aspirazione e 378 N a 36,0 mm allo scarico; il kit conico BE2-5 dà 405 N a 37,4 mm e 841 N a 10 mm. FERREA fornisce KT4042 con piattelli in titanio, a suo dire il 40 % più leggeri.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-A2416-5 | SUPERTECH | Singole | 325 N a 37,4 mm (asp.) 378 N a 36,0 mm (scar.) |
12,5 mm (asp.) 11,0 mm (scar.) |
20 molle, 20 piattelli superiori | |||
| SPRK-A2416-BE2-5 | SUPERTECH | Coniche 91 lbs | Est. 24,0 / 12,7 mm | 405 N a 37,4 mm | 841 N a 10 mm | 43,6 N/mm | 20 molle coniche, 20 piattelli superiori | |
| KT4042 | FERREA | Singole | Est. 22,4 / 15,5 mm | 20 molle, 20 piattelli superiori in titanio, 20 piattelli inferiori |
Montaggio dei kit molle
| Componente | Origine AUDI | Kit molle rinforzate |
|---|---|---|
| Molla | Singola: asp. 06F 109 623 B; scar. 06F 109 623 (DAZA) | Specifico del kit: SPR-A2416-5, SPR-A2416-BE2 (SUPERTECH); S10170 (FERREA) |
| Piattello superiore | 06E 109 641 A (DAZA) | Specifico del kit: RET-A2416-N2 o RET-A2416-BE2 (SUPERTECH); E12035 in titanio (FERREA) |
| Piattello inferiore | Originale conservato (SUPERTECH); specifico del kit: SL1162 asp. e SL1163 scar. (FERREA) | |
| Semiconi | Originali conservati |
SPRK-A2416-5 abbina 20 molle SPR-A2416-5 a 20 piattelli RET-A2416-N2; SPRK-A2416-BE2-5 riunisce 20 molle coniche SPR-A2416-BE2 e 20 piattelli RET-A2416-BE2. Questi due kit mantengono i piattelli inferiori di serie. FERREA KT4042 monta la molla S10170 con il piattello in titanio E12035 e i piattelli inferiori SL1162 (aspirazione) e SL1163 (scarico).
Per ognuna delle 20 valvole l'altezza di montaggio si rileva a valvola a riposo, dalla sede della molla sulla testata alla superficie d'appoggio sotto il suo piattello. SUPERTECH indica 37,4 mm in aspirazione e 36,0 mm allo scarico; FERREA non la pubblica. Sedi ritoccate la aumentano, e ogni millimetro guadagnato sottrae alla forza reale una quantità pari alla rigidezza: misurate prima del montaggio.
| SUPERTECH | |
|---|---|
| Altezza di montaggio | SPRK-A2416-5 : 37,4 mm (asp.), 36,0 mm (scar.) SPRK-A2416-BE2-5 : 37,4 mm |
| Carico alla sede a questa altezza | 325 N / 378 N 405 N |
Guida tecnica
Le marche proposte
| Con sede in California, SUPERTECH rifornisce da tre decenni i motoristi da corsa di valvole, molle, piattelli e guide. Il materiale delle sue molle, un cromo-silicio-vanadio affinato, e il controllo sistematico di ogni lotto con radiografia, ultrasuoni e laser ne fondano la reputazione. | |
| FERREA Racing Components deve il suo nome a Horacio Ferrea, motorista originario dell'Argentina che la fondò in Florida nel 1978. L'azienda lavora in proprio i componenti della distribuzione e li consegna alle squadre impegnate nel dragster, in NASCAR o nell'endurance. |
Come scegliere
Con più carico la valvola resta incollata al profilo della camma anche quando il turbo soffia più forte e il cinque cilindri gira più veloce: è la condizione per una rimappatura ambiziosa, un turbo ibrido o alberi rielaborati, al riparo dallo sfarfallamento. In questa scheda i carichi pubblicati vanno da 325 a 405 N alla sede e il kit conico arriva a 841 N a 10 mm di alzata. Rispettate le alzate massime indicate: 12,5 mm in aspirazione e 11,0 mm allo scarico per SPRK-A2416-5.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Il kit SUPERTECH SPRK-A2416-5 porta 73 lbs (325 N) in aspirazione e 85 lbs (378 N) allo scarico, mentre BE2-5 sale a 91 lbs (405 N) con una molla conica. FERREA non comunica alcun carico per KT4042. La scelta dipende dall'alzata, dal regime massimo previsto e dalla pressione del turbo; un carico superfluo consuma anzitempo camme e bilancieri, senza alcun beneficio in potenza. |
| Molla singola o conica | SPRK-A2416-5 e KT4042 mantengono una molla singola, come l'originale. BE2-5 adotta una molla conica ad alveare: la sommità ristretta accoglie un piattello di piccolo diametro, quindi un insieme mobile più leggero e uno sfarfallamento ritardato. |
Quando le molle rinforzate diventano necessarie
- Rimappatura con pressione turbo più alta
- Turbocompressore più grande o ibrido
- Alberi a camme modificati o con alzata maggiore
- Testata ricostruita per l'uso su circuito o nei rally
- Molle stanche o valvole instabili nella parte alta del contagiri
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| RS3 Sportback (8PA) | 2.5 TFSI | 2011-2012 | |
| RS3 Sportback / Limousine (8VA / 8VF / 8VS / 8VM) | 2.5 TFSI | 2015-2020 | |
| RS Q3 (8U) | 2.5 TFSI | 2015-2018 | |
| RS Q3 / RS Q3 Sportback (F3) | 2.5 TFSI | 2019- | |
| TT RS Coupé / Roadster (8J) | 2.5 TFSI | 2009-2014 | |
| TT RS Coupé / Roadster (FV) | 2.5 TFSI | 2016- |
Riferimento OEM (molla valvola): aspirazione 06F 109 623 B; scarico 06F 109 623 (DAZA)
