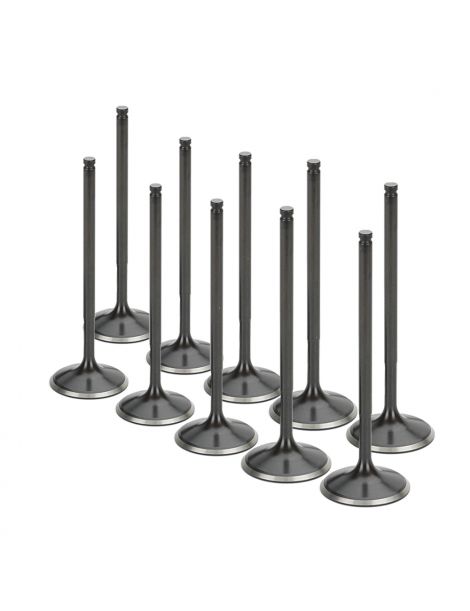

Valvole aspirazione rinforzate AUDI RS3 TT RS RS Q3 2.5 TFSI DAZA

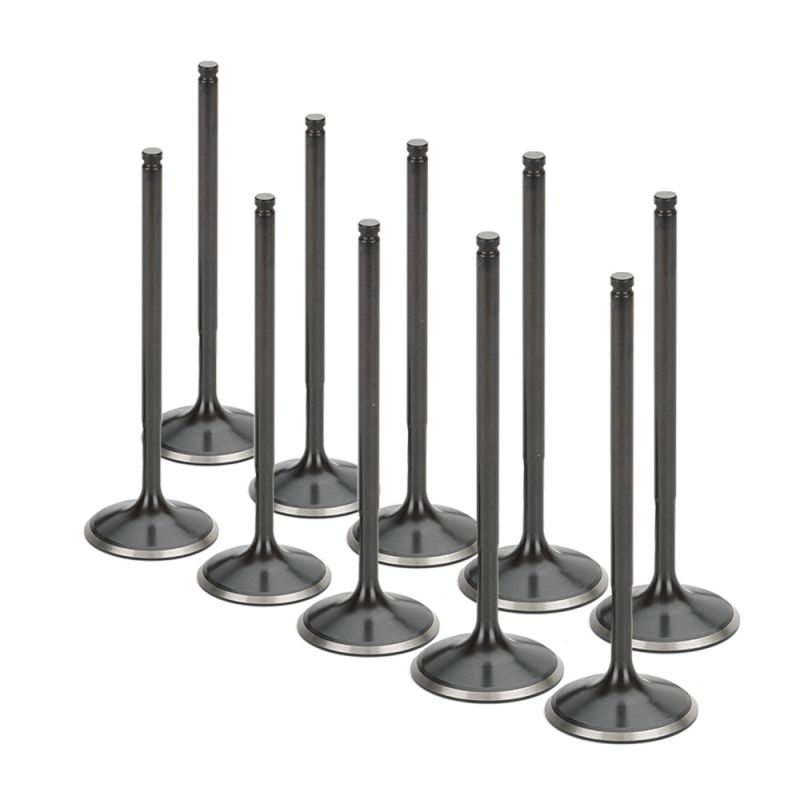

Kit da 10 valvole di aspirazione rinforzate per AUDI 2.5 TFSI DAZA.
- Marche: SUPERTECH, FERREA
- Motore: DAZA (RS3 8V, TT RS FV, RS Q3 F3)
- Dimensioni: fungo 33,85 mm, 33,90 mm, 34,85 mm o 34,90 mm, stelo 6 mm
- Materiale: acciaio inox nitrurato nero a 1 canalino, o acciaio inox con stelo cromato a 3 canalini
Motori AUDI interessati
Il DAZA è il cinque cilindri Audi di 2,5 litri a iniezione diretta e turbocompressore, tarato a 400 CV. Equipaggia la RS3 della generazione 8V Sportback e berlina dal 2017 al 2020, la TT RS FV coupé e roadster dal 2016, poi le RS Q3 e RS Q3 Sportback della generazione F3 dal 2019.
Con quattro valvole per cilindro conta 10 valvole di aspirazione. Il ricambio Audi 06L 109 601 ha un fungo di 33,85 mm, uno stelo di 6 mm e una lunghezza di 104 mm, con il paraolio valvole 057 109 675. Rimappatura, pressione di sovralimentazione più alta o uso in pista: ogni preparazione aumenta il calore e gli urti che queste valvole subiscono sulle loro sedi.
Valvole di aspirazione rinforzate SUPERTECH e FERREA
Sul DAZA, ognuna delle 10 valvole di aspirazione lascia passare l'aria compressa dal turbo, si chiude battendo sulla sede e non smette di muoversi lungo la guida, esposta a un calore tra 400 e 550 °C. In questa zona, la qualità al cromo-silicio di una valvola comune scende da 500 MPa a 500 °C a 250 MPa a 600 °C, e se ne va il 50 % della resistenza. Indebolita, la valvola si deforma, segna la sede, perde tenuta e la compressione del cilindro cala.
Da SUPERTECH, l'inox riceve una nitrurazione nera: lo stelo acquista una pelle più dura e si consuma più lentamente contro la guida. Da FERREA, le Competition Plus abbinano l'inox a uno stelo cromato; rispetto a una valvola inox comune, promettono il 20 % in più di tenuta al calore e ai carichi ciclici e una permanenza in sede superiore del 25 %. Entrambi i costruttori mantengono lo stelo da 6 mm e la lunghezza di 104 mm del pezzo Audi, così le guide di serie restano al loro posto.
In +1 mm, la VWIVN-1004S-10 passa da 33,85 a 34,85 mm e la F2420P*10 da 33,90 a 34,90 mm, senza toccare stelo e lunghezza. L'aria in pressione attraversa una sezione più generosa in sede, ogni cilindro riceve più carica e la potenza cresce dopo aver lavorato le 10 sedi di aspirazione al diametro maggiore. Quanto ai canalini, SUPERTECH lavora a 1 canalino e FERREA a 3, ciascuna con i semiconi adatti.
Caratteristiche tecniche delle valvole di aspirazione
| Codice | Marca | Misura | Ø fungo OEM 33,85 mm | Ø stelo OEM 6 mm | Lunghezza OEM 104 mm | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| VWIVN-1002S-10 | SUPERTECH | Standard | 33,85 mm | 6 mm | 104 mm | 1 | Acciaio inox, nitrurazione nera |
| VWIVN-1004S-10 | SUPERTECH | +1 mm | 34,85 mm | 6 mm | 104 mm | 1 | Acciaio inox, nitrurazione nera |
| F2419P*10 | FERREA | Standard | 33,90 mm | 6 mm | 104 mm | 3 | Acciaio inox, stelo cromato |
| F2420P*10 | FERREA | +1 mm | 34,90 mm | 6 mm | 104 mm | 3 | Acciaio inox, stelo cromato |
Montaggio delle valvole
| Elemento | Originale AUDI | Rinforzati |
|---|---|---|
| Semiconi | ||
| Paraolio valvole | 057 109 675 | VS-VBM6I-10 |
| Guida valvola | GDE-AU18T |
Le SUPERTECH hanno un solo canalino e si montano con semiconi a 1 canalino per stelo da 6 mm; le FERREA ne hanno tre e ricevono semiconi a 3 canalini. I semiconi si scelgono quindi insieme al codice della valvola.
A 33,85 o 33,90 mm le valvole si montano su sedi ripristinate alla misura di fabbrica; a 34,85 o 34,90 mm le sedi di aspirazione vengono lavorate al diametro del nuovo fungo.
I paraolio valvole di aspirazione Audi hanno il riferimento 057 109 675; si sostituiscono insieme alle valvole.
Guida tecnica
I marchi proposti
| Horacio Ferrea e Daniel Urrutia fondano FERREA Racing Components nel 1978. L'azienda produce in Florida e in Argentina valvole forgiate da un blocco unico e poi rifinite a controllo numerico, spaziando dall'inox alle superleghe al nichel; equipaggiano motori di NASCAR e dragster. | |
| Con base in California, SUPERTECH Performance disegna e lavora da più di trent'anni valvole, molle e guide destinate alle competizioni motoristiche, in inox, Inconel o Nimonic. Ultrasuoni, raggi X e laser verificano ognuna delle sue serie prima della consegna ai preparatori. |
Come scegliere
Il numero di canalini, ricavati in cima allo stelo per bloccare i semiconi, stabilisce quali semiconi montare; sul DAZA si fissa prima la misura, poi questo numero.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Misura di fabbrica, 33,85 o 33,90 mm Montaggio diretto su sedi riportate al diametro di fabbrica, senza interventi sulla testata: la soluzione per una revisione o una preparazione moderata. SUPERTECH la propone come VWIVN-1002S-10, FERREA come F2419P*10, entrambe in kit da 10. Stelo da 6 mm e lunghezza di 104 mm sono quelli Audi. |
+1 mm, 34,85 o 34,90 mm Circa 10-12 cfm di portata in più per millimetro di fungo, a fronte della lavorazione delle 10 sedi di aspirazione al diametro maggiore; l'intervento recupera anche sedi già rettificate. Riferimenti VWIVN-1004S-10 e F2420P*10. |
| Canalini | 3 canalini (FERREA) Montaggio vicino a quello Audi, con semiconi nuovi a 3 canalini consigliati; adatto a strada e pista, con il canalino inferiore che resta la zona più sollecitata dello stelo. Riferimenti F2419P*10 e F2420P*10. |
1 canalino (SUPERTECH) Un solo canalino significa uno stelo meno intagliato che regge meglio agli alti regimi; i semiconi serrano lo stelo su quell'unico canalino e devono essere a 1 canalino. Riferimenti VWIVN-1002S-10 e VWIVN-1004S-10. |
Quando le valvole rinforzate diventano necessarie
- Rimappatura con pressione del turbo aumentata o turbo più grande
- Alberi a camme più aggressivi o molle valvola rinforzate
- Limite di giri alzato oltre il valore Audi
- Testata rigenerata per uso in circuito, drift o rally
- Valvole Audi affaticate o sedi già rettificate
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| A3 Sportback (8V) RS3 quattro | DAZA | 400 CV | 2017-2020 |
| A3 Limousine (8V) RS3 quattro | DAZA | 400 CV | 2017-2020 |
| TT (FV) 2.5 RS TFSI quattro | DAZA | 400 CV | 2016- |
| TT Roadster (FV) 2.5 RS TFSI quattro | DAZA | 400 CV | 2016- |
| Q3 (F3) 2.5 RS TFSI quattro | DAZA | 400 CV | 2019- |
| Q3 Sportback (F3) 2.5 RS TFSI quattro | DAZA | 400 CV | 2019- |
Riferimento OEM (valvola di aspirazione): 06L 109 601
Prodotti correlati
Approfittate della testata aperta di questo 2.5 TFSI per sostituire pure, sul DAZA, i paraolio valvole di aspirazione e le valvole di scarico dedicate, entrambi qui sotto:
| Valvole di scarico Audi 2.5 TFSI DAZA → |
| Paraolio valvole aspirazione Audi 2.5 TFSI → |
-
