Bronzine di biella trimetallo ACL Nissan CA16 CA18 CA18DET CA20 Bronzine di biella trimetallo ACL Nissan CA16 CA18 CA18DET CA20

Bronzine di biella trimetallo ACL Nissan CA16 CA18 CA18DET CA20

54,55 € (Tasse incl.)
60,61 € (Tasse incl.) -10%

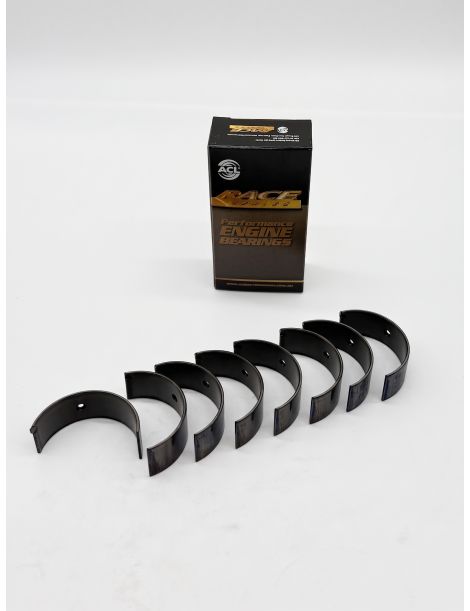

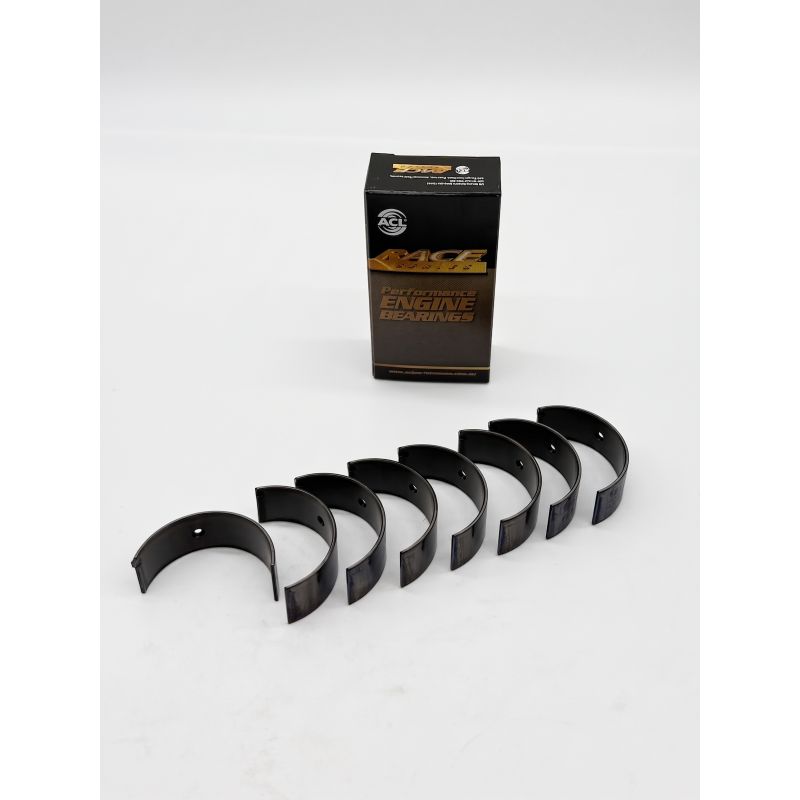

Kit di 8 semibronzine di biella trimetallo per Nissan quattro cilindri CA16, CA18 e CA20.

  • Marchio e trattamento: ACL Race Series, senza rivestimento
  • Compatibilità: 180SX, Silvia, Bluebird, Exa, Stanza, Pintara
  • Codici motore: CA16, CA16DE, CA18, CA18DE, CA18ET, CA18DET, CA20E, CA20S
  • Misure disponibili: da standard a +0.50 mm, versione a gioco maggiorato (HX)
4B1630H-STD
1 disponibile in magazzino Francia
29 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

I quattro cilindri Nissan CA16, CA18 e CA20

Prodotta dal 1982 al 1994, la famiglia CA è il quattro cilindri benzina compatto di Nissan: basamento in ghisa, testata in alluminio e distribuzione a cinghia. Si declina in 1.6, 1.8 e 2.0 litri, dal monoalbero a camme in testa a otto valvole fino al bialbero sedici valvole. Il CA18DET ne è la versione più spinta, 1809 cm3, alesaggio 83 mm e corsa 83.6 mm, turbocompressore Garrett T25 e intercooler, per 169 CV e 228 N·m. Tutte condividono lo stesso perno di biella: un solo kit di bronzine copre la famiglia, dalla Bluebird a carburatore alla 200SX RS13-U.

Di fabbrica questi motori montano bronzine di biella graduate 0, 1 e 2, abbinate alla graduazione del perno punzonata sull'albero motore e riconoscibili da un segno colorato: nessun segno per la graduazione 0, marrone per la 1, verde per la 2. Il loro spessore di parete va da 1.501 a 1.510 mm secondo la graduazione, e il manuale d'officina le tiene entro una finestra di gioco da 0.018 a 0.045 mm, con un limite di usura di 0.100 mm. In riparazione il costruttore prevede solo tre quote di rettifica, 0.08, 0.12 e 0.25 mm. Non appena potenza, regime o pressione di sovralimentazione aumentano, questa costruzione di serie raggiunge il proprio limite.

Le bronzine di biella trimetallo

Una bronzina trimetallo sovrappone tre strati: un dorso in acciaio, uno strato intermedio in rame-piombo ad alta capacità di carico e uno strato di scorrimento antiattrito che protegge il perno. Il kit completo comprende 8 semibronzine, ossia 4 coppie per un quattro cilindri.

Il trimetallo è concepito per carichi elevati e prolungati, mentre un bimetallo di alluminio lavora su carichi bassi e medi: un bimetallo di alluminio sopporta circa 8 000 psi, un trimetallo performance fino a 12 000 psi, ossia il 50 % in più. Da qui una maggiore resistenza e una maggiore durata sui motori turbo, con compressore e ad alti regimi.

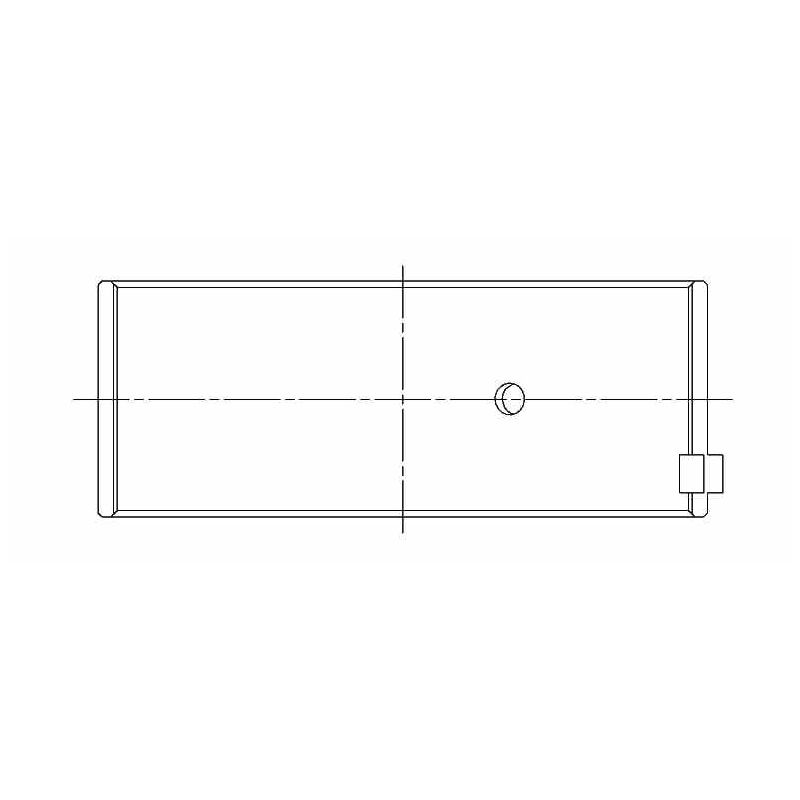

Caratteristiche tecniche

Bronzine ACL
Ø perno di biella 44.961 / 44.974 mm
Ø sede 48.000 / 48.013 mm
Larghezza 18.6 mm
Riferimento OEM
Ø perno di biella 44.954 / 44.974 mm
Ø sede 48.000 / 48.013 mm
Spessore parete 1.501 - 1.510 mm
RiferimentoMarchio e trattamentoQuotaSpessore parete (mm)
4B1630H-STD ACL Race - senza trattamento Standard 1.505
4B1630HX-STD ACL Race - senza trattamento Std, gioco maggiorato (HX) 1.492
4B1630H-.025 ACL Race - senza trattamento +0.025 1.518
4B1630H-.25 ACL Race - senza trattamento +0.25 1.630
4B1630H-.50 ACL Race - senza trattamento +0.50 1.755

Gioco di funzionamento

Il gioco di funzionamento è lo spazio tra la bronzina e il perno di biella nel quale circola il film d'olio. In funzione il perno non sfrega sulla bronzina: gira su quel film d'olio, che sostiene il carico. Il gioco determina lo spessore di quel film: troppo stretto, l'olio circola male, la temperatura sale e il rischio di grippaggio aumenta; troppo largo, l'olio sfugge, il film perde portanza e la pressione dell'olio cala. Il gioco giusto è l'equilibrio tra una lubrificazione sufficiente e un film d'olio ben mantenuto.

Quota / versioneQuando sceglierlaACL Race Series
Standard (STD) Perno di serie, non rettificato da 0.049 a 0.058 mm
Gioco maggiorato (HX) Gioco più ampio: forte portata d'olio, alti regimi da 0.074 a 0.083 mm
+0.025 mm Perno lucidato da 0.049 a 0.058 mm
+0.25 mm Perno rettificato a 0.25 mm da 0.049 a 0.058 mm
+0.50 mm Perno rettificato a 0.50 mm da 0.049 a 0.058 mm

Controllo al montaggio: appoggiare un filo di misura sul perno, serrare il cappello di biella alla coppia prescritta, poi confrontare la larghezza schiacciata con la scala graduata per leggere il gioco.

Filo plastigage ACL Flexigauge per misurare il gioco della bronzina
Ordina il Flexigauge →

Coppie di serraggio delle viti di biella

VitiCoppiaPer allungamento (comparatore)
Viti di serie (OEM) da 41 a 44 N·m
Biella forgiata CA18 ZRP, ARP2000
(3/8″ × 38 mm)
61 N·m 0.140 - 0.152 mm
Biella forgiata CA18 ZRP, ARP L19
(3/8″ × 38 mm)
67.8 N·m 0.152 - 0.165 mm

Il manuale d'officina Nissan prescrive di oliare il filetto e la superficie di appoggio delle viti di serie (OEM) prima del serraggio. Sulle bielle forgiate, ARP raccomanda il metodo per allungamento (comparatore).

Guida tecnica

Le bronzine di biella ACL qui presentate sono bronzine trimetallo, concepite per la preparazione motoristica e la competizione. Rispetto alla bronzina di serie sopportano carichi nettamente superiori e soprattutto offrono una scelta di quote che il costruttore non propone: una quota standard, una quota +0.025 mm per un perno semplicemente lucidato, due quote di rettifica a +0.25 e +0.50 mm, e una versione HX a gioco maggiorato per i motori che girano alti o che richiedono una forte portata d'olio. È questa scelta che permette di recuperare un albero motore ripreso senza cambiare gamma, e di adattare il gioco all'olio e all'uso previsti.

Il marchio

ACL Bearing Company ACL Bearing Company, costruttore australiano di bronzine motore ad alte prestazioni dal 1949, propone con la sua Race Series bronzine trimetallo precise, disponibili in numerose quote di rettifica e collaudate nei motori preparati di tutto il mondo.

Compatibilità veicoli

MarcaModello (serie)Codice motorePotenzaAnni
Nissan 180SX Coupé (S13) 1.8 CA18DE 132 CV 1988–1992
Nissan 180SX Coupé (S13) 1.8 Turbo II / 1.8 Turbo CA18DET 177–201 CV 1988–1992
Nissan 200SX (S13) 1.8 CA18DE 135 CV 1988–1994
Nissan 200SX (S13) 1.8 Turbo CA18DET 169 CV 1988–1993
Nissan AUSTER (T12) 1.8 Xtt CA18DET 169 CV 1987–1989
Nissan AUSTER (T12) 1.8 Turbo CA18ET 135 CV 1987–1989
Nissan AUSTER (T12) 2.0 CA20S 102 CV 1986–1989
Nissan AVENIR (W10) 2.0 CA20E 105 CV 1989–1997
Nissan AVENIR (W10) 2.0 CA20S 102 CV 1986–1990
Nissan BLUEBIRD (T72, T12, U12) 1.8 i 16V (RLT72) CA18DE 129 CV 1989–1990
Nissan BLUEBIRD (T72, T12, U12) 2.0 i (HLT72, T12) / 2.0 i CA20E 105–115 CV 1985–1990
Nissan BLUEBIRD (T72, T12, U12) 2.0 (T12) / 2.0 i (HLT72, T12) / 2.0 LX CA20S 90–105 CV 1985–1990
Nissan BLUEBIRD (U11) 2.0 i / 2.0 CA20E 105–116 CV 1984–1988
Nissan BLUEBIRD (U11) 2.0 CA20S 102 CV 1985–1990
Nissan BLUEBIRD Berlina (910) 2.0 CA20S 101 CV 1985–1986
Nissan BLUEBIRD Hatchback (T72, T12) 1.8 i 16V (FRLT72) CA18DE 129 CV 1989–1990
Nissan BLUEBIRD Hatchback (T72, T12) 2.0 i (FHLT72, T12) / 2.0 i CA20E 105–115 CV 1985–1990
Nissan BLUEBIRD Hatchback (T72, T12) 2.0 (T12) CA20S 102 CV 1985–1987
Nissan BLUEBIRD Station Wagon (WU11) 1.8 Turbo CA18ET 135 CV 1984–1990
Nissan BLUEBIRD Station Wagon (WU11) 2.0 i CA20E 105–115 CV 1984–1990
Nissan BLUEBIRD Station Wagon (WU11) 2.0 / 2.0 LX CA20S 90–102 CV 1985–1990
Nissan BLUEBIRD Traveller (W910) 2.0 CA20S 101 CV 1985–1986
Nissan CEDRIC (Y30) 2.0 CA20S 102–110 CV 1984–1987
Nissan EXA Targa (N13) 1.6 i (KEN13) CA16DE 116 CV 1987
Nissan EXA Targa (N13) 1.8 i (KCN13) CA18DE 128 CV 1987–1991
Nissan GLORIA VII (Y30) 2.0 CA20S 110 CV 1984–1987
Nissan LAUREL (JC31) 2.0 GL CA20S 102 CV 1984–1985
Nissan LAUREL (JC32) 2.0 GL CA20S 102 CV 1984–1985
Nissan PINTARA Berlina (R31) 2.0 i CA20E 106 CV 1986–1990
Nissan PINTARA Berlina (U12) 2.0 i CA20E 113 CV 1989–1992
Nissan PINTARA Hatchback (U12) 2.0 i CA20E 113 CV 1990–1992
Nissan PINTARA Familiare (R31) 2.0 i CA20E 106 CV 1986–1990
Nissan PRAIRIE (M10, NM10) 2.0 / 2.0 4x4 CA20E 105 CV 1986–1988
Nissan PRAIRIE (M10, NM10) 2.0 4x4 (NM10) / 2.0 / 2.0 4x4 CA20S 92–98 CV 1986–1988
Nissan PRAIRIE PRO (M11) 2.0 i / 2.0 i 4x4 / 2.0 / 2.0 4x4 CA20E 98–116 CV 1988–1992
Nissan PRAIRIE PRO (M11) 2.0 / 2.0 4x4 CA20S 90 CV 1989–1992
Nissan PULSAR NX Coupé 1.6 CA16DE 124 CV 1986–1987
Nissan PULSAR NX Coupé 1.8 CA18DE 133 CV 1987–1989
Nissan SILVIA (S12) 1.8 / 1.8 Turbo R CA18ET 122–135 CV 1983–1988
Nissan SILVIA (S12) 2.0 GP / 2.0 CA20E 103–106 CV 1984–1988
Nissan SILVIA Hatchback (S12) 2.0 CA20E 101–103 CV 1983–1988
Nissan STANZA (T11) 2.0 CA20E 98 CV 1983–1985
Nissan STANZA Berlina (T12) 2.0 CA20E 98 CV 1985–1989
Nissan STANZA Hatchback (T12) 2.0 / 2.0 4WD CA20E 98 CV 1986–1989
Nissan STANZA Hatchback (T11) 1.8 CA18 88 CV 1981–1985
Nissan STANZA Hatchback (T11) 2.0 CA20E 98 CV 1983–1985
Nissan STANZA Hatchback (T11) 2.0 CA20S 102 CV 1983–1985
Nissan SUNNY II Coupé (B12) 1.8 GTI 16V CA18DE 125 CV 1989–1991
Nissan SUNNY II Hatchback (N13) 1.8 GTI 16V CA18DE 125 CV 1989–1991
Nissan SUNNY III (N14, B13) 1.8 CA18DE 128 CV 1990–1992

Riferimenti di origine : 12111-16A00, 12111-D0200, 12111-D0210, 12111-D2800, 12111-D4200, 12111-V5500. Kit graduato per classe 0, 1 e 2 secondo la graduazione del perno.

Perché sostituire le bronzine

Una bronzina di biella che cede non si ferma a sé stessa: segna il perno, manda i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non porta con sé la biella e il basamento. Su un CA preparato il kit di bronzine costa una frazione di una rettifica, e molto meno di un motore da rifare. È il pezzo meno caro dell'imbiellaggio e quello il cui cedimento costa di più.

Da montare nello stesso momento

Un albero motore smontato è l'occasione per rivedere tutto l'imbiellaggio. Le bielle forgiate e i pistoni forgiati di questa motorizzazione si montano nello stesso intervento, senza smontaggi aggiuntivi.

Bielle forgiate CA18DET →
Pistoni forgiati CA18DET →
