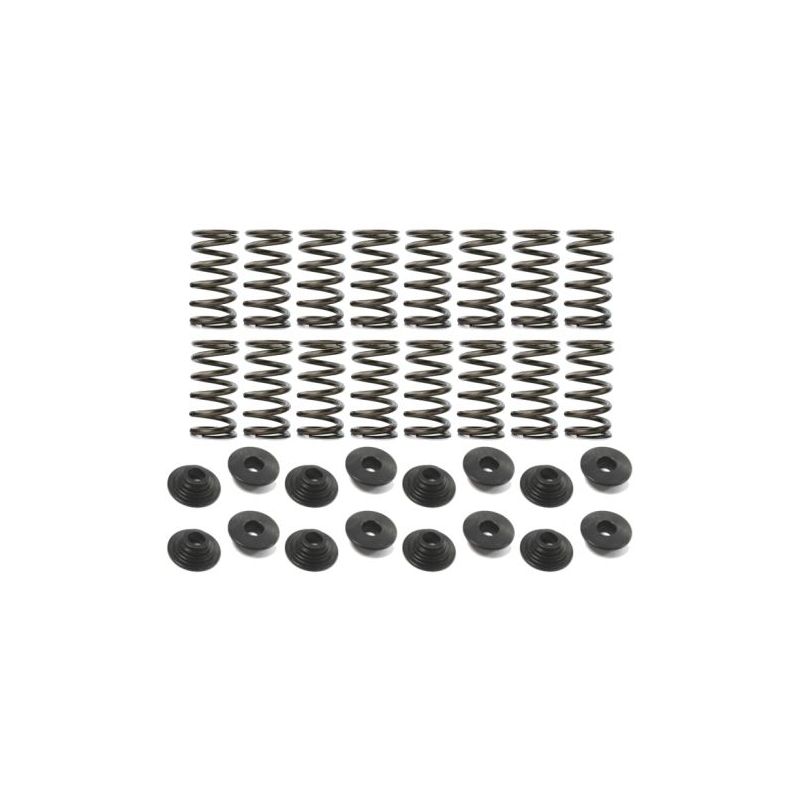

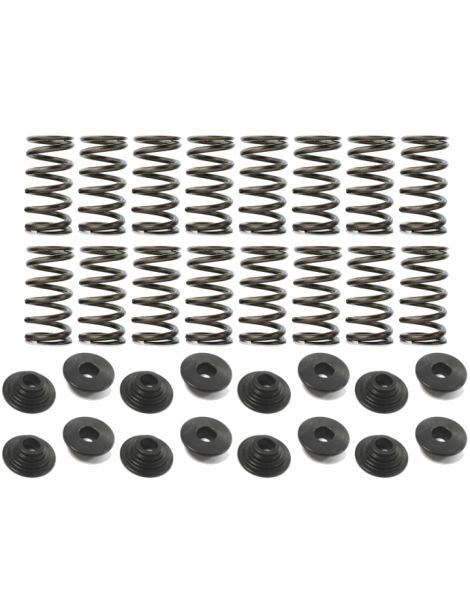

Kit Muelles + Platillos CATCAMS Honda D16A9 D16Z5 1.6 16v - 16 Válvulas

Este kit de muelles y platillos CATCAMS reúne la distribución indicada por Cat Cams para las 16 válvulas del motor Honda D16A9 / D16Z5, con una sola referencia.

Composición del kit

• 16× muelles de válvula CATCAMS PAC-S90015
• 16× platillos superiores CATCAMS 99412
• 8× platillos inferiores de admisión CATCAMS 99538/O
• 8× platillos inferiores de escape CATCAMS 99539/O

Características del muelle PAC-S90015

• Diámetro exterior: 25,4 mm
• Diámetro del hilo: 3,6 mm
• Longitud libre: 46,2 mm
• Longitud a espiras juntas: 22,9 mm
• Carga montada: 31 kg a 37,5 mm
• Carga máxima: 79 kg a 12,5 mm de alzada

Características del platillo superior 99412

• Diámetro de apoyo del muelle: 18,0 mm
• Diámetro superior: 25,0 mm
• Altura superior: 3,5 mm

Características del platillo inferior de admisión 99538/O

• Diámetro total: 24,0 mm
• Diámetro de apoyo del muelle: 18,2 mm
• Diámetro interior: 12,2 mm
• Altura total: 6,0 mm
• Altura de apoyo del muelle: 3,0 mm

Características del platillo inferior de escape 99539/O

• Diámetro total: 24,0 mm
• Diámetro de apoyo del muelle: 18,2 mm
• Diámetro interior: 12,2 mm
• Altura total: 5,0 mm
• Altura de apoyo del muelle: 1,6 mm

Aplicaciones motor

• Honda D16A9 / D16Z5 1.6 16v DOHC, 4 cilindros, 1590 cm³
• Códigos de motor: D16A9, D16Z5

Configuración de la distribución indicada por Cat Cams

• Platillo superior: 99412, admisión y escape
• Platillo inferior de admisión: 99538/O
• Platillo inferior de escape: 99539/O
• Muelle exterior: PAC-S90015
• Muelle interior: ninguno
• Válvulas, chavetas, taqués y holgura de válvulas: de origen

Recomendaciones de montaje Cat Cams

• Comprobar una distancia mínima de 0,6 mm entre el retén de válvula y el platillo con la alzada máxima
• Utilizar muelles de calidad «GOLD» por encima de 12,5 mm de alzada o de 8.500 rpm

La experiencia de CATCAMS en árboles de levas y sus accesorios (muelles de válvula, taqués mecánicos, poleas regulables...) está reconocida mundialmente desde hace años gracias a un saber hacer y a un estudio preciso de los motores y sus aplicaciones. Cada perfil de árbol de levas y cada tarado de muelles se han desarrollado en función de las especificidades de cada motor y también de su uso (carretera, deportivo, rally, run, circuito...).

Según los modelos, los platillos de muelle Catcams son de acero o de aluminio.

Imagen no contractual
