Kit Ventilfedern + Federteller CATCAMS Honda D16A9 D16Z5 1.6 16v - 16 Ventile

Dieses Federn- und Federtellerkit von CATCAMS vereint den von Cat Cams vorgegebenen Ventiltrieb für alle 16 Ventile des Honda D16A9 / D16Z5 unter einer einzigen Referenz.

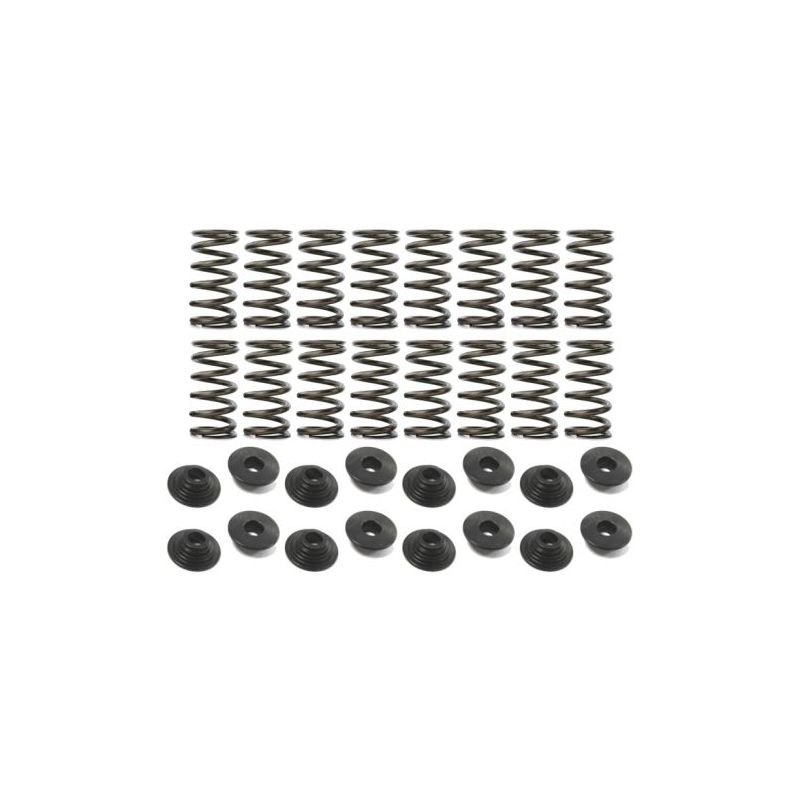

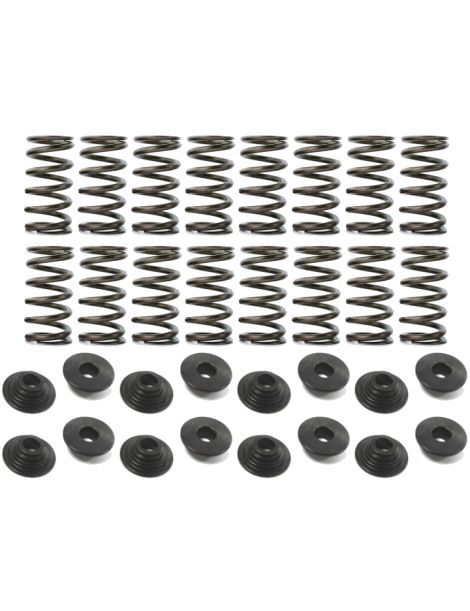

Lieferumfang

• 16× Ventilfedern CATCAMS PAC-S90015
• 16× obere Federteller CATCAMS 99412
• 8× untere Federteller Einlass CATCAMS 99538/O
• 8× untere Federteller Auslass CATCAMS 99539/O

Technische Daten der Feder PAC-S90015

• Außendurchmesser: 25,4 mm
• Drahtdurchmesser: 3,6 mm
• Ungespannte Länge: 46,2 mm
• Blocklänge: 22,9 mm
• Einbaukraft: 31 kg bei 37,5 mm
• Maximale Kraft: 79 kg bei 12,5 mm Hub

Technische Daten des oberen Federtellers 99412

• Federsitzdurchmesser: 18,0 mm
• Oberer Durchmesser: 25,0 mm
• Obere Höhe: 3,5 mm

Technische Daten des unteren Federtellers Einlass 99538/O

• Gesamtdurchmesser: 24,0 mm
• Federsitzdurchmesser: 18,2 mm
• Innendurchmesser: 12,2 mm
• Gesamthöhe: 6,0 mm
• Federsitzhöhe: 3,0 mm

Technische Daten des unteren Federtellers Auslass 99539/O

• Gesamtdurchmesser: 24,0 mm
• Federsitzdurchmesser: 18,2 mm
• Innendurchmesser: 12,2 mm
• Gesamthöhe: 5,0 mm
• Federsitzhöhe: 1,6 mm

Motoranwendungen

• Honda D16A9 / D16Z5 1.6 16v DOHC, 4 Zylinder, 1590 cm³
• Motorcodes: D16A9, D16Z5

Von Cat Cams vorgegebene Ventiltriebkonfiguration

• Oberer Federteller: 99412, Einlass und Auslass
• Unterer Federteller Einlass: 99538/O
• Unterer Federteller Auslass: 99539/O
• Äußere Feder: PAC-S90015
• Innere Feder: keine
• Ventile, Ventilkeile, Stößel und Ventilspiel: serienmäßig

Einbauhinweise von Cat Cams

• Bei vollem Hub einen Abstand von mindestens 0,6 mm zwischen Ventilschaftdichtung und Federteller prüfen
• Oberhalb von 12,5 mm Ventilhub oder 8.500 U/min Federn in „GOLD“-Qualität verwenden

Die Kompetenz von CATCAMS bei Nockenwellen und deren Zubehör (Ventilfedern, mechanische Tassenstößel, verstellbare Nockenwellenräder und mehr) ist seit Jahren weltweit anerkannt, dank handwerklichen Könnens und einer genauen Untersuchung der Motoren und Anwendungen. Jedes Nockenwellenprofil und jede Federrate wurde auf die Besonderheiten des jeweiligen Motors und ebenso auf den Einsatzzweck abgestimmt (Straße, Sport, Rallye, Run, Rennstrecke und mehr).

Je nach Modell bestehen die Catcams Federteller aus Stahl oder Aluminium.

Abbildung unverbindlich
