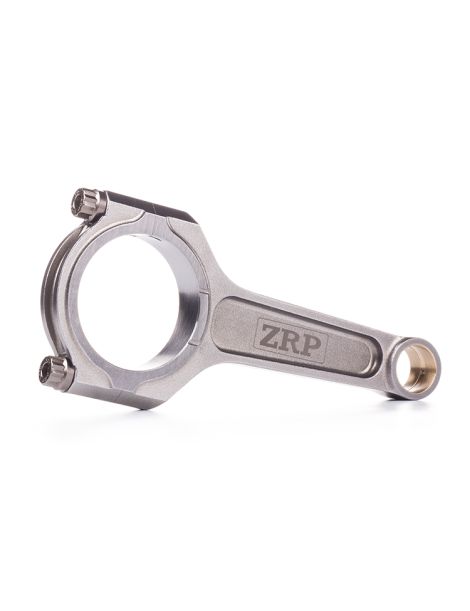

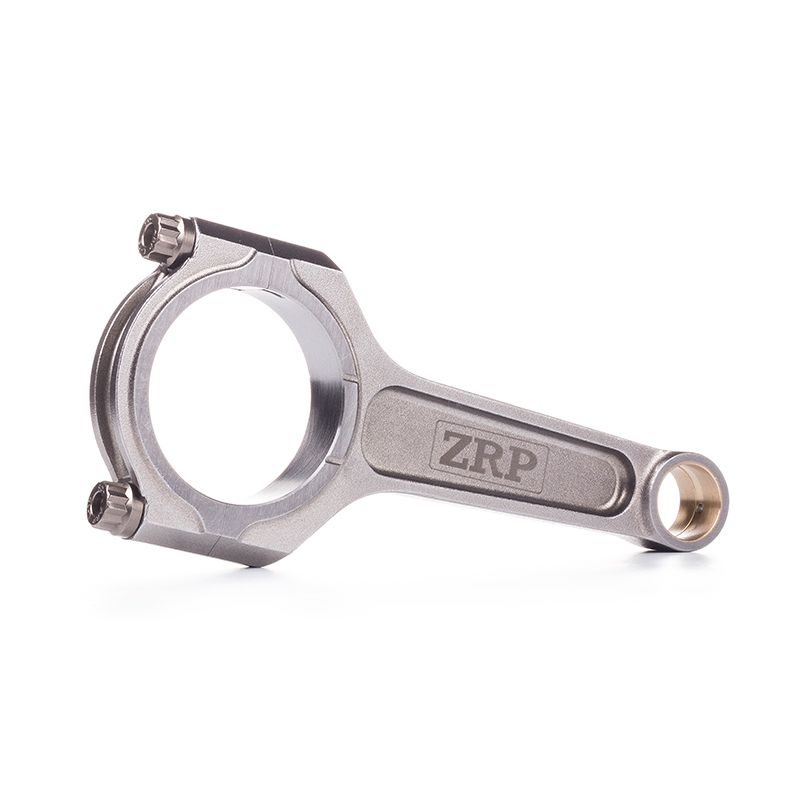

Bielas forjadas BMW - 5.0L 40V - S85B50 para pistones forjados

El motor BMW S85B50

El BMW S85B50 es el V10 atmosférico de 5,0 litros de la división M, un motor nacido de la experiencia de la marca en Fórmula 1 y sin equivalente en su gama. Cubica 4 999 cm³ con un diámetro de 92 mm y una carrera muy corta de 75,2 mm, una geometría de motor de carreras que explica su gusto por las vueltas. Culatas de 40 válvulas, diez cilindros y una respuesta casi inmediata le permiten anunciar 507 CV a 7 750 rpm y 520 Nm, con zona roja a 8 250 rpm. Equipa al M5 (E60/E61) y al M6 (E63/E64).

Fabricado entre 2004 y 2010, este V10 es tan fascinante como exigente. Los regímenes altísimos en los que vive castigan sin descanso los bajos del motor, y sus bielas de serie son un punto de fragilidad reconocido en los ejemplares muy rodados o llevados más allá de los valores de fábrica. Subir el limitador, acumular tandas de circuito o aumentar la potencia desplaza el límite a los bajos. Un juego de bielas forjadas en acero 4340 con pistones forjados elimina ese riesgo de forma duradera.

Las bielas forjadas

Forjadas y después mecanizadas en acero 4340 tratado térmicamente, estas bielas sustituyen piezas de serie cuyo margen se reduce en cuanto el motor sale de su dominio de fábrica. La forja orienta el grano del metal en la dirección de los esfuerzos, lo que eleva claramente la resistencia a fatiga: el parámetro decisivo en un V10 que acumula ciclos por encima de 7 750 rpm.

Granalladas, verificadas una a una e igualadas en peso a ±1 g entre las diez bielas del juego, preservan el equilibrado de un motor cuya suavidad forma parte de su carácter. Cubren los usos exigentes de un M5 E60 o un M6 preparado: circuito y tandas, subida en cuesta, time attack, drift, rally y drag, y acompañan las preparaciones Stage 1, Stage 2 y Stage 3 hasta el motor de competición. La tornillería ARP incluida bloquea el conjunto a régimen muy alto.

Características técnicas de las bielas forjadas S85B50

ZRP: Pie de biela recto, no cónico.

Par de apriete y alargamiento

A los regímenes que permite el V10 S85B50, la fuerza de inercia que intenta arrancar el sombrerete crece con el cuadrado del régimen: solo la precarga de los tornillos se lo impide. Apretar por debajo del valor prescrito equivale por tanto a dejar respirar el sombrerete en cada punto muerto superior; lo que sigue es conocido, plano de unión marcado, casquillo machacado y finalmente girando en su alojamiento, biela perdida incluso antes que el cigüeñal. Apretar por encima no refuerza nada: el tornillo abandona su dominio elástico, se alarga de forma permanente y pierde precarga en el primer calentamiento, mientras el alojamiento del casquillo se deforma y la cabeza de biela se ovaliza. Las diez bielas deben apretarse por tanto con los valores de la tabla siguiente, definidos por el fabricante de la tornillería para ARP 2000 y ARP L19 de 3/8" y no trasladables de una calidad a otra. El comparador de alargamiento es la herramienta de referencia: mide lo que de verdad importa, el estiramiento del tornillo, mientras que una llave dinamométrica solo ve un par dependiente del rozamiento. Montaje con lubricante ARP y instrucciones del kit prioritarias.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil en I. Su sección central más fina reduce la masa en movimiento: menos inercia, menos carga sobre los cojinetes y una subida de vueltas más libre, algo que cuenta doblemente en un V10 de carrera corta que gira hasta 8 250 rpm. El material sigue concentrado donde trabaja, de modo que la rigidez continúa siendo adecuada para el uso en circuito y competición. Es el único perfil ofrecido para este motor y el más coherente con su filosofía de motor de carreras.

¿Cómo elegir la tornillería de biela?

El tornillo de biela es la pieza más solicitada del conjunto: en cada vuelta absorbe la fuerza de inercia que tiende a separar la tapa del cuerpo de la biela, y esa fuerza crece con el cuadrado del régimen, es decir muy rápido en un V10 como este. Se ofrecen dos calidades ARP; hay que ajustar la calidad al uso real y después respetar con rigor el par y el alargamiento de montaje.

ARP 2000: el estándar de altas prestaciones, con una resistencia a tracción cercana a 220 000 psi (unos 1 517 MPa). En 3/8" cubre preparaciones hasta 200 CV por cilindro y 8 500 rpm, lo que abarca el S85B50 de serie y la mayoría de versiones optimizadas, incluido el uso regular en circuito. Se encuentra en circuito y tandas, drift, rally, drag y subida en cuesta, elegido por su robustez y polivalencia, sin exigencias particulares de almacenamiento.

L19: la calidad para motores llevados al extremo, con una resistencia a tracción cercana a 260 000 psi (unos 1 793 MPa). En 3/8" permite hasta 250 CV por cilindro y 10 000 rpm: la reserva que conviene elegir en un S85B50 con limitador subido, empleado en competición o destinado a sesiones largas a pleno régimen. Contrapartida: la aleación es sensible a la corrosión y a la fragilización por hidrógeno, debe almacenarse y montarse engrasada, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP, especialista griego en bielas forjadas de altas prestaciones dirigido por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión, se controla y después se iguala en peso en el juego completo de diez, paso imprescindible para preservar la suavidad de un V10. Para el S85B50 la oferta se limita al perfil en I, a elegir con tornillería ARP 2000 o ARP L19 en 3/8" según la potencia y el régimen buscados. Diseño, mecanizado y control se realizan en Grecia, y las bielas están probadas en rally, en drift y en circuito.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW S85B50

Estas bielas forjadas son compatibles con el motor BMW S85B50 de origen y sus preparaciones. Vehículos afectados:

Referencia OEM: 11 24 7 838 623 (juego de bielas).

¿Por qué es la solución más económica?

En un S85B50, una biela que cede a régimen alto daña casi siempre el cigüeñal, el bloque y a veces una culata. Este V10 ya no se fabrica y sus piezas específicas son caras y escasas: devolver el motor a la configuración de fábrica supone comprar de nuevo bielas y pistones, con mano de obra experta y una inmovilización larga, para recuperar exactamente los límites de partida.

Con un presupuesto comparable, a veces inferior, un juego de bielas forjadas en acero 4340 con pistones forjados aporta un margen de resistencia muy superior, una resistencia a fatiga duradera a régimen alto y la libertad de hacer evolucionar la preparación sin volver a abrir los bajos. En un V10 muy buscado, es además la mejor manera de preservar el valor del coche.

A igual presupuesto: más fiabilidad, más régimen aprovechable, más longevidad.
