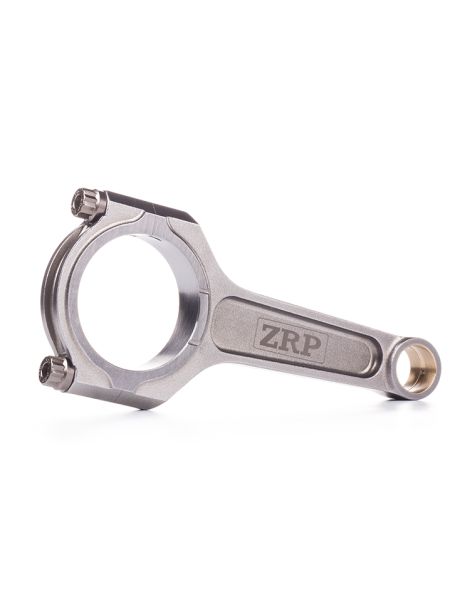

Bielles forgées BMW - 5.0L 40V - S85B50 pour pistons forgés

Le moteur BMW S85B50

Le BMW S85B50 est le V10 atmosphérique 5,0 L de la division M, un moteur né de l’expérience de la marque en Formule 1 et sans équivalent dans sa gamme. Il cube 4 999 cm³ avec un alésage de 92 mm et une course très courte de 75,2 mm, une géométrie de moteur de course qui explique son appétit pour les tours. Culasses à 40 soupapes, dix cylindres et une réponse quasi instantanée lui permettent d’annoncer 507 ch à 7 750 tr/min et 520 N·m, avec une zone rouge à 8 250 tr/min. Il équipe la M5 (E60/E61) et la M6 (E63/E64).

Produit de 2004 à 2010, ce V10 est aussi fascinant qu’exigeant. Les très hauts régimes qu’il pratique en permanence font travailler l’embiellage sans relâche, et les bielles d’origine constituent un point de fragilité reconnu sur les exemplaires très kilométrés ou poussés au-delà des valeurs d’usine. Relever le rupteur, enchaîner les séances de circuit ou augmenter la puissance déplace la limite vers le bas moteur. Un jeu de bielles forgées en acier 4340, associé à des pistons forgés, écarte durablement ce risque.

Les bielles forgées

Forgées puis usinées dans un acier 4340 traité, ces bielles remplacent des pièces de série dont la marge est réduite dès que le moteur sort de son domaine d’usine. Le forgeage oriente le grain du métal dans le sens des efforts, ce qui relève nettement la tenue en fatigue, le paramètre déterminant sur un V10 qui accumule les cycles au-delà de 7 750 tr/min.

Grenaillées, contrôlées une à une et appariées en poids à ±1 g sur les dix bielles du jeu, elles préservent l’équilibrage d’un moteur dont la douceur fait partie du caractère. Elles couvrent les usages engagés d’une M5 E60 ou d’une M6 préparée : circuit et roulage, course de côte, time attack, drift, rallye et drag, et accompagnent les préparations Stage 1, Stage 2 et Stage 3 jusqu’au moteur de compétition. La visserie ARP fournie verrouille l’assemblage à très haut régime.

Caractéristiques techniques des bielles forgées S85B50

ZRP : Pied de bielle droit, non conique.

Couple de serrage et allongement

Aux régimes qu’autorise le V10 S85B50, l’effort d’inertie qui cherche à arracher le chapeau croît avec le carré du régime : la précharge des vis est la seule chose qui l’en empêche. Serrer en dessous de la valeur prescrite revient donc à laisser le chapeau respirer à chaque point mort haut ; la suite est connue, plan de joint marqué, coussinet maté puis mis en rotation dans son logement, bielle perdue avant même le vilebrequin. Serrer au-delà ne renforce rien : la vis quitte son domaine élastique, s’allonge de façon permanente et perd sa précharge dès la première montée en température, tandis que le logement de coussinet se déforme et que la tête de bielle s’ovalise. Les dix bielles doivent donc être serrées aux valeurs du tableau ci-dessous, définies par le fabricant de la visserie pour l’ARP 2000 et l’ARP L19 en 3/8" et non transposables d’un grade à l’autre. Le comparateur d’allongement est l’outil de référence : il mesure ce qui compte réellement, l’étirement de la vis, quand une clé dynamométrique ne voit qu’un couple dépendant du frottement. Montage au lubrifiant ARP, notice du kit prioritaire.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

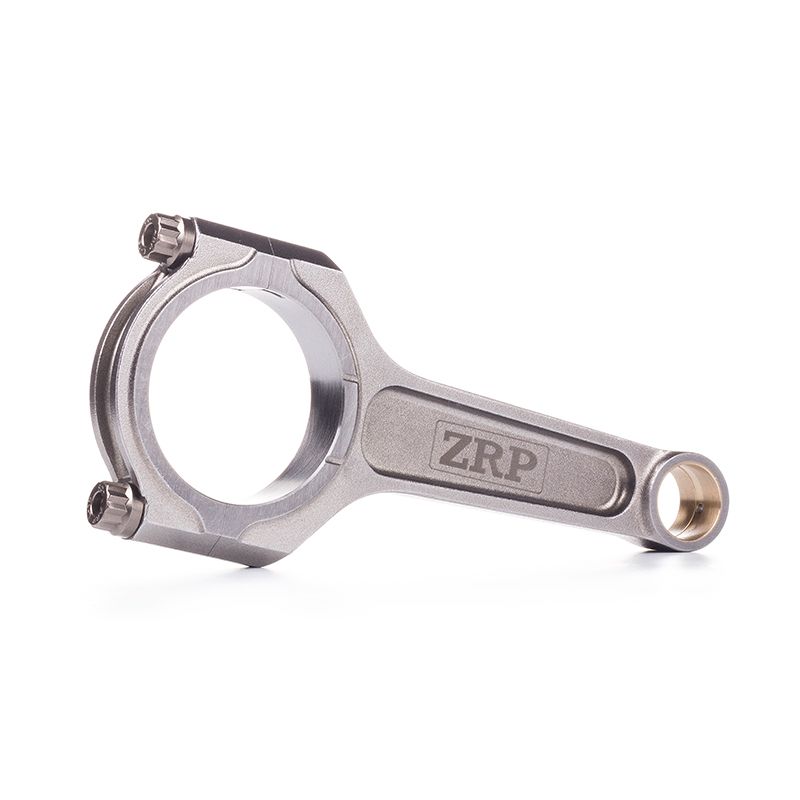

Profil I. Affinée en son centre et bordée de deux semelles qui forment son « I », la section de cette bielle lui assure une rigidité élevée pour un poids maîtrisé. Le fabricant l’a pensée pour la haute performance et une longue durabilité, et elle répond aux préparations du S85B50 qui visent avant tout la solidité du bas moteur.

Comment choisir sa visserie de bielle ?

La vis de bielle est la pièce la plus sollicitée de l’assemblage : à chaque tour, elle reprend l’effort d’inertie qui tend à séparer le chapeau du corps de bielle, et cet effort croît avec le carré du régime, donc très vite sur un V10 de ce type. Deux nuances ARP sont proposées ; il faut accorder le grade à l’usage réel, puis respecter scrupuleusement le couple et l’allongement de montage.

ARP 2000 : le standard haute performance, d’une résistance à la traction voisine de 220 000 psi (environ 1 517 MPa). En 3/8", il couvre les préparations jusqu’à 200 ch par cylindre et 8 500 tr/min, ce qui englobe le S85B50 d’origine comme la plupart des versions optimisées, y compris en usage circuit régulier. On le retrouve en circuit et trackday, en drift, en rallye, en drag et en course de côte, pour sa robustesse et sa polyvalence, sans contrainte de stockage particulière.

L19 : la nuance des moteurs poussés à l’extrême, avec une résistance à la traction voisine de 260 000 psi (environ 1 793 MPa). En 3/8", elle autorise jusqu’à 250 ch par cylindre et 10 000 tr/min : la réserve à choisir pour un S85B50 dont le rupteur est relevé, engagé en compétition ou destiné à de longues sessions à plein régime. Contrepartie : l’alliage est sensible à la corrosion et à la fragilisation par l’hydrogène, il doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, fabricant grec de bielles forgées hautes performances animé par Alex Drakos à Athènes. Chaque bielle est forgée dans un acier 4340, usinée avec précision, contrôlée puis appariée en poids sur le jeu complet de dix, condition indispensable pour préserver la douceur d’un V10. Pour le S85B50, l’offre se limite au profil I, au choix avec visserie ARP 2000 ou ARP L19 en 3/8" selon la puissance et le régime visés. Conception, usinage et contrôle sont réalisés en Grèce, et les bielles sont éprouvées en rallye, en drift et sur circuit.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW S85B50

Ces bielles forgées sont compatibles avec le moteur BMW S85B50 d'origine et ses préparations. Liste des véhicules concernés :

Référence OEM : 11 24 7 838 623 (jeu de bielles).

Pourquoi c’est la solution la plus économique ?

Sur un S85B50, une bielle qui cède à haut régime abîme presque toujours le vilebrequin, le bloc et parfois une culasse. Or ce V10 n’est plus produit et ses pièces spécifiques sont chères et rares : remettre le moteur en configuration d’origine suppose de racheter bielles et pistons, avec une main-d’œuvre experte et une immobilisation longue, pour retrouver exactement les limites de départ.

Pour un budget comparable, parfois inférieur, un jeu de bielles forgées en acier 4340 associé à des pistons forgés apporte une marge de résistance très supérieure, une tenue en fatigue durable à haut régime et la possibilité de faire évoluer la préparation sans rouvrir le bas moteur. Sur un V10 devenu recherché, c’est aussi la meilleure façon de préserver la valeur de la voiture.

À budget égal : plus de fiabilité, plus de régime disponible, plus de longévité.
