Bielas forjadas Audi - 4.2L 40V - BCY / BRV para pistones forjados

El motor Audi RS6 C5 4.2L 40v BCY / BRV

Lanzado en 2002, el Audi RS6 (tipo C5) monta un V8 4,2 litros biturbo de 40 válvulas (5 por cilindro), códigos de motor BCY y BRV, desarrollado con la colaboración de Cosworth Technology. Diámetro 84,5 mm, carrera 93 mm, cilindrada 4172 cm³. Dos turbocompresores KKK/Borg Warner K04, uno por bancada, elevan la potencia a 450 CV (331 kW) en el RS6 quattro (BCY) y 480 CV (353 kW) en el RS6 plus quattro (BRV, solo Avant).

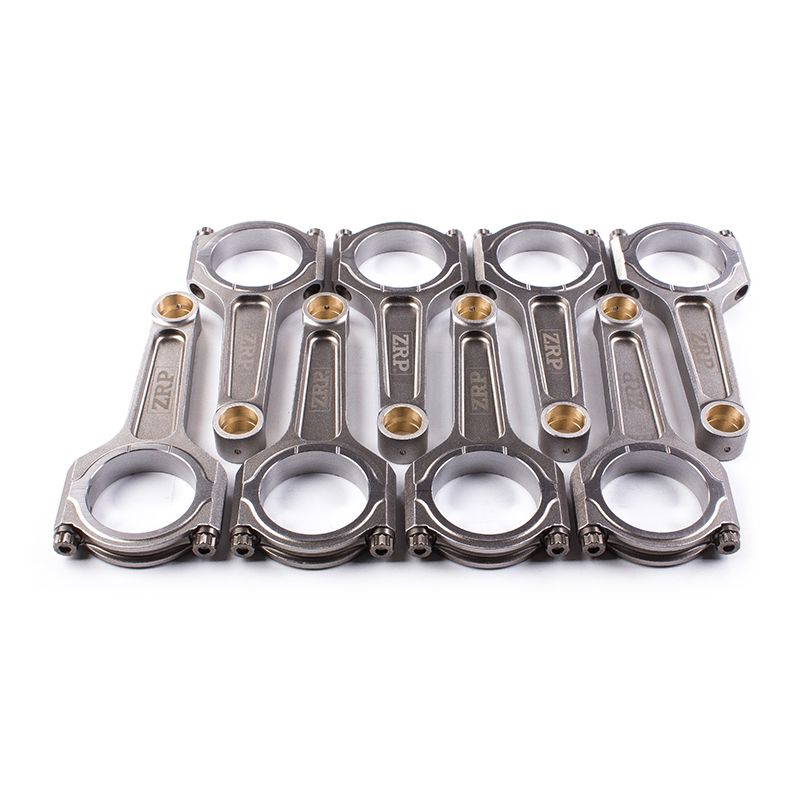

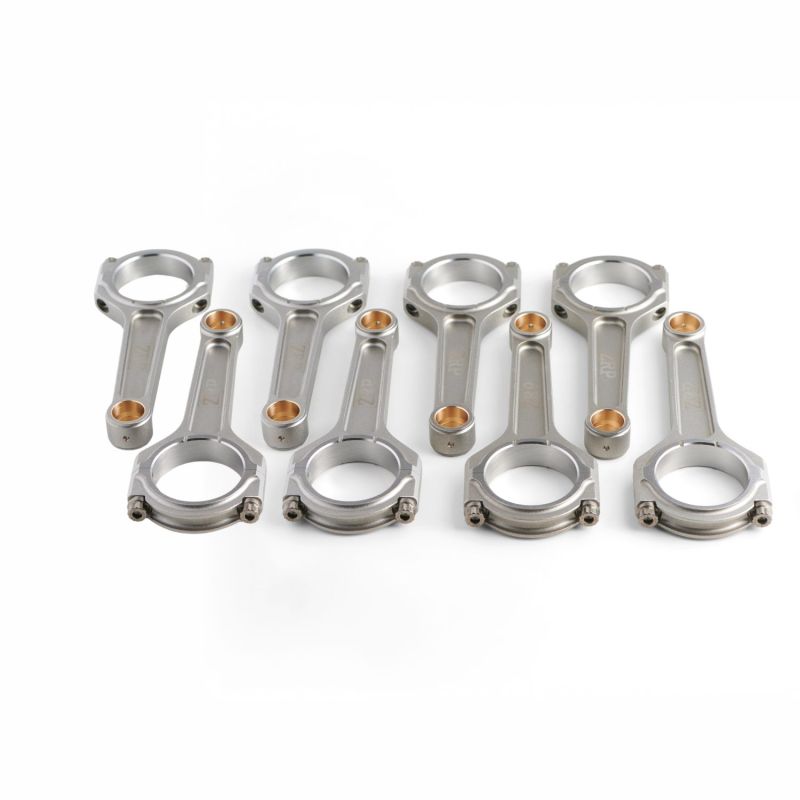

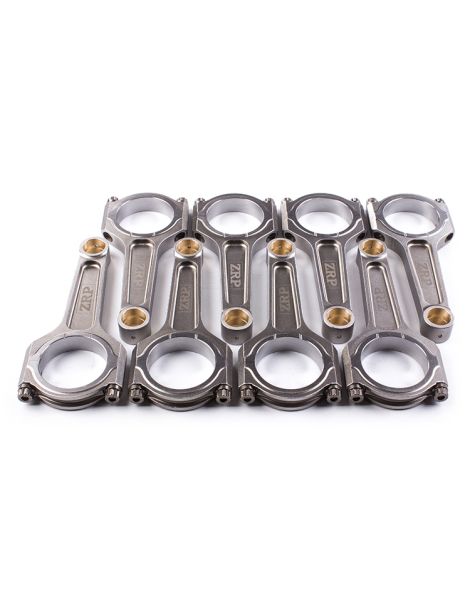

En un bloque tan exigido, las bielas de origen en acero sinterizado se convierten en el punto débil en cuanto aumenta la cilindrada o la presión de sobrealimentación. NSB Concept ofrece un kit de 8 bielas forjadas ZRP perfil I, mecanizadas en acero 4340 de alto límite elástico, para proteger la bancada en una preparación.

Esta arquitectura biturbo de cinco válvulas por cilindro asume sin dificultad las primeras reprogramaciones, pero la biela de serie, de metal sinterizado, se calculó para 450 a 480 CV con un margen estrecho. En cuanto sube la presión de soplado, los turbos dan paso a unidades mayores o se eleva el régimen máximo, es ella la que limita el motor. En un V8, la rotura de una sola biela destruye el cigüeñal, el cárter y muy a menudo la culata de ese banco: fiabilizar el bloque inferior exige por tanto un juego completo de ocho bielas forjadas, montado con pistones forjados.

Bielas forjadas: ¿para qué disciplinas?

Una biela forjada solo tiene sentido si el resto de la bancada acompaña: pistones forjados, tornillería de biela reforzada y, según el nivel de preparación, cojinetes adecuados. Sobre una base RS6 C5, este tipo de refuerzo se dirige a motores preparados para circuito, drift, drag, subida, rally o time attack, en cuanto la presión de sobrealimentación, el régimen o el par superan las tolerancias de la pieza original. Los preparadores suelen distinguir varios niveles (Stage 2, Stage 3, Stage 4 y superiores) según la magnitud de las modificaciones del motor; el paso a una biela forjada resulta pertinente en cuanto la potencia o la presión de sobrealimentación objetivo superan el margen de seguridad de la pieza original.

Especificaciones técnicas

Par de apriete y alargamiento

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil en I. Con su sección central más fina, la biela en I es más ligera: menos inercia y subidas de régimen más libres. Es el perfil preferido en los motores turbo modernos como el V8 4.2 biturbo. Su variante I-HD (Heavy Duty) es una versión reforzada, diseñada para cargas más elevadas.

¿Cómo elegir la tornillería de biela?

Un tornillo de biela de competición no es un tornillo corriente mejor acabado: es un acero distinto, tratado de otra manera. La designación elegida fija el límite elástico y la resistencia a la tracción, el temple y el revenido conducidos en toda la sección garantizan una estructura homogénea, y el laminado de la rosca, realizado después de ese tratamiento térmico, endurece el fondo del filete y retrasa claramente el inicio de una grieta por fatiga. La química de la aleación decide después el comportamiento frente a la corrosión y al hidrógeno, y por tanto las condiciones de almacenamiento. Este V8 de 4,2 litros recibe sus tornillos en 3/8"-38 mm en dos grados; elija según la potencia y el régimen previstos, y apriete por alargamiento medido.

ARP 2000 es un acero forjado y templado en masa, con una resistencia a la tracción en torno a 220 000 psi, es decir ~1 517 MPa, con rosca laminada después del tratamiento térmico: la resistencia a la fatiga cíclica es excelente, y la estabilidad frente a la corrosión ambiental elimina cualquier regla de almacenamiento. El grado está dado hasta 200 CV por cilindro en 3/8" y hasta 8 500 rpm, lo que lo convierte en el más habitual en circuito, trackday, drift, rally, drag y subida de montaña. En este V8 equipa la biela ZRP de perfil I con distancia entre centros de 154 mm, en 3/8"-38 mm.

L19 pasa a una designación más aleada, con un ciclo de temple y revenido más exigente: la resistencia a la tracción alcanza unos 260 000 psi, es decir ~1 793 MPa, para 250 CV por cilindro en 3/8" y hasta 10 000 rpm. Está destinado a las presiones de sobrealimentación muy altas, a los regímenes altos sostenidos y a las presiones de cámara elevadas, por tanto a las grandes potencias en drag, drift, rally y circuito, una configuración frecuente en un V8 preparado. Su metalurgia impone una regla: sensible a la corrosión y a la fragilización por hidrógeno, el L19 se almacena y se monta engrasado, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP, marca griega de bielas forjadas de altas prestaciones, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. Disponibles en perfil en I o en H con tornillería ARP 2000, L19 o Custom Age 625+, se diseñan y controlan en Grecia, y están probadas en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos

Una inversión razonada

Ante el riesgo de avería grave del motor por rotura de una biela, la inversión en un kit de bielas forjadas resulta moderada frente al coste de una reconstrucción completa de la bancada. Es un componente de seguridad para cualquier motor cuya potencia se eleve significativamente sobre la de origen.

Rehacer un bloque inferior de RS6 tras una rotura supone un cigüeñal, un juego de pistones, a menudo un bloque, y la mano de obra de desmontaje y montaje del V8, especialmente larga en este chasis. El juego de ocho bielas forjadas en acero 4340, montado de forma preventiva con el motor abierto, representa una fracción de esa cifra y elimina el límite de origen en lugar de reproducirlo.

Con un presupuesto controlado: un bloque inferior fiabilizado y el margen necesario para buscar potencia.
