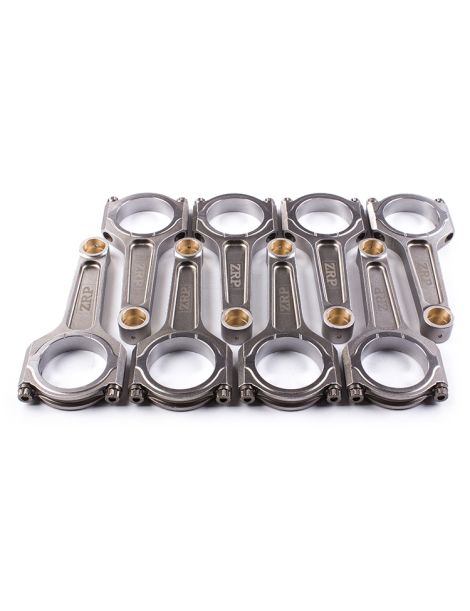

Bielles forgées Audi - 4.2L 40V - BCY / BRV pour pistons forgés

Le moteur Audi RS6 C5 4.2L 40v BCY / BRV

Lancée en 2002, l'Audi RS6 (type C5) embarque un V8 4,2 litres biturbo à 40 soupapes (5 par cylindre), codes moteur BCY et BRV, développé avec le concours de Cosworth Technology. Alésage 84,5 mm, course 93 mm, cylindrée 4172 cm³. Deux turbocompresseurs KKK/Borg Warner K04, un par rangée de cylindres, portent la puissance à 450 ch (331 kW) sur la RS6 quattro (BCY) et 480 ch (353 kW) sur la RS6 plus quattro (BRV, Avant uniquement).

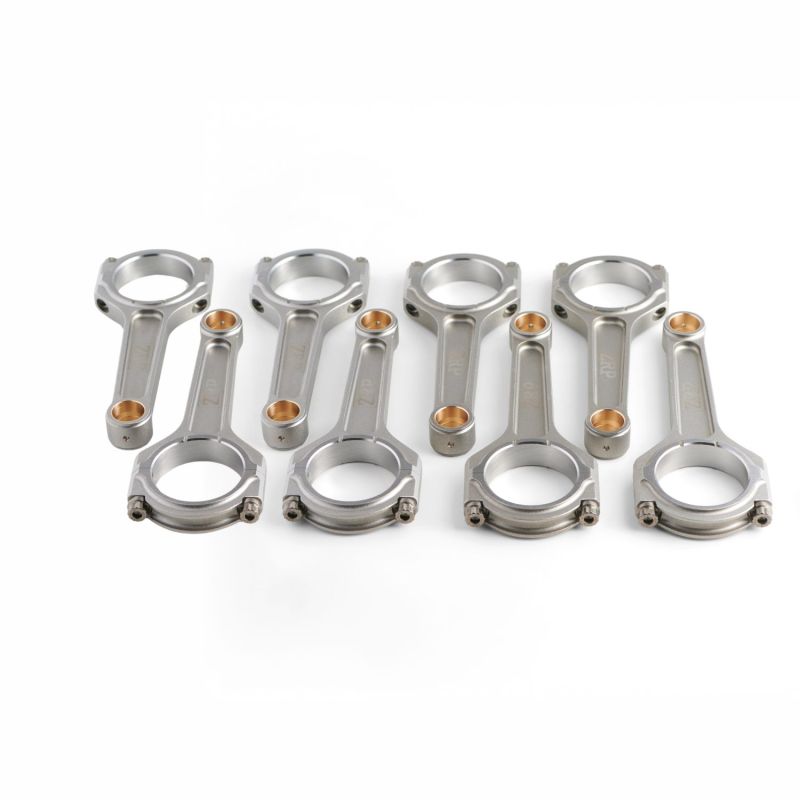

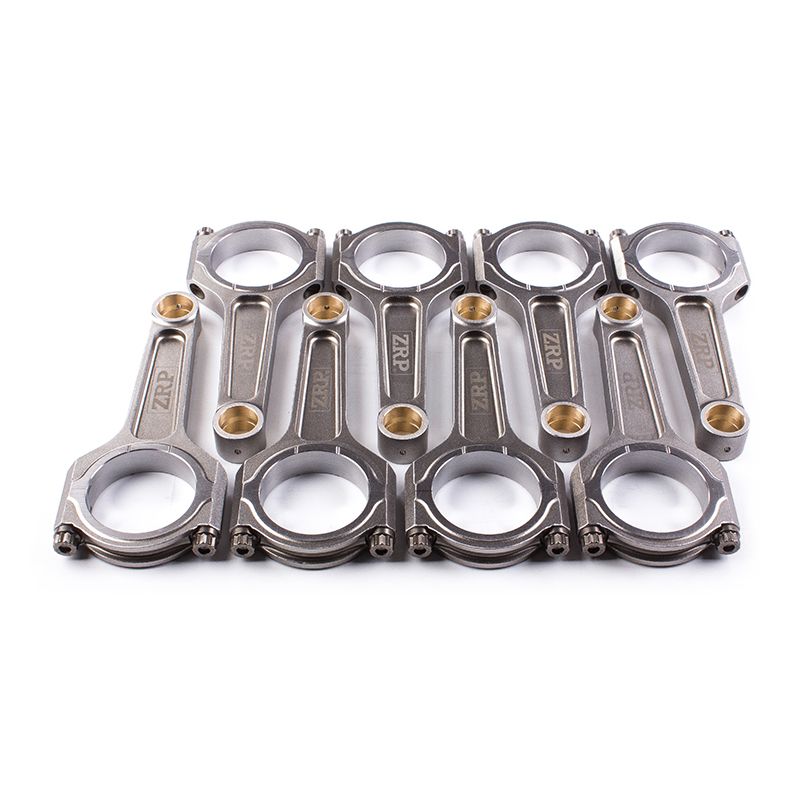

Sur un bloc aussi sollicité, les bielles d'origine en acier fritté deviennent le point faible dès que la cylindrée ou la pression de suralimentation augmentent. NSB Concept propose un kit de 8 bielles forgées ZRP profil I, taillées dans un acier 4340 à haute limite élastique, pour sécuriser le bas moteur sur préparation.

Cette architecture biturbo à cinq soupapes par cylindre encaisse sans difficulté les premiers remaniements de cartographie, mais la bielle de série, en métal fritté, a été calculée pour 450 à 480 ch avec une marge étroite. Dès que la pression de suralimentation grimpe, que les turbos cèdent la place à des modèles plus gros ou que le régime maximal est relevé, c’est elle qui limite le moteur. Sur un V8, la rupture d’une seule bielle détruit le vilebrequin, le carter et bien souvent la culasse correspondante : la fiabilisation du bas moteur passe donc par un jeu complet de huit bielles forgées, monté avec des pistons forgés.

Les bielles forgées : pour quelles disciplines ?

Une bielle forgée n'a d'intérêt que si le reste du bas moteur suit : pistons forgés, vis de bielle renforcées et, selon le niveau de préparation, coussinets adaptés. Sur une base RS6 C5, ce type de renfort s'adresse aux motorisations préparées pour le circuit, le drift, le drag, la côte, le rallye ou le time attack, dès lors que la pression de suralimentation, le régime ou le couple dépassent les tolérances de la pièce d'origine. Les préparateurs distinguent généralement plusieurs paliers (Stage 2, Stage 3, Stage 4 et au-delà) selon l'ampleur des modifications moteur ; le passage à une bielle forgée devient pertinent dès que la puissance ou la pression de suralimentation ciblées dépassent la marge de sécurité de la pièce d'origine.

Caractéristiques techniques

Couple de serrage et allongement

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I. Avec sa section centrale plus fine, la bielle en I est plus légère : moins d’inertie et des montées en régime plus libres. C’est le profil privilégié sur les moteurs turbo modernes comme le V8 4.2 biturbo. Sa déclinaison I-HD (Heavy Duty) en est une version renforcée, conçue pour des charges plus élevées.

Comment choisir sa visserie de bielle ?

Une vis de bielle de compétition n’est pas une vis ordinaire mieux polie : c’est un acier différent, traité différemment. La nuance choisie fixe la limite élastique et la résistance à la traction, la trempe et le revenu conduits dans toute la section garantissent une structure homogène, et le roulage des filets, réalisé après ce traitement thermique, écrouit le fond de filet et retarde très nettement l’amorce d’une fissure de fatigue. La chimie de l’alliage décide ensuite du comportement face à la corrosion et à l’hydrogène, donc des conditions de stockage. Ce V8 4,2 litres reçoit ses vis en 3/8"-38 mm dans deux grades ; choisissez d’après la puissance et le régime visés, puis serrez à l’allongement mesuré.

ARP 2000 est un acier corroyé traité à cœur dont la résistance à la traction s’établit autour de 220 000 psi, soit ~1 517 MPa, avec des filets roulés après traitement thermique : la tenue à la fatigue cyclique est excellente, et la stabilité face à la corrosion d’ambiance dispense de toute règle de stockage. Le grade est donné jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min, ce qui en fait le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Sur ce V8, il équipe la bielle ZRP profil I à entraxe 154 mm, en 3/8"-38 mm.

L19 passe à une nuance plus fortement alliée, avec un cycle de trempe et de revenu plus exigeant : la résistance à la traction atteint environ 260 000 psi, soit ~1 793 MPa, pour 250 ch par cylindre en 3/8" et jusqu’à 10 000 tr/min. Il est destiné aux très fortes pressions de suralimentation, aux hauts régimes soutenus et aux pressions cylindre élevées, donc aux grosses puissances en drag, drift, rallye et circuit, une configuration courante sur un V8 préparé. Sa métallurgie impose une règle : sensible à la corrosion et à la fragilisation par l’hydrogène, le L19 se stocke et se monte huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000, L19 ou Custom Age 625+, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules

Un investissement raisonné

Face au risque de casse moteur en cas de rupture de bielle, l'investissement dans un kit de bielles forgées reste mesuré comparé au coût d'une reconstruction complète du bloc. C'est une pièce de sécurité pour tout moteur dont la puissance est significativement relevée par rapport à l'origine.

Reconstruire un bas moteur de RS6 après une rupture suppose un vilebrequin, un jeu de pistons, souvent un bloc, et la main-d’œuvre de dépose et de repose du V8, particulièrement longue sur ce châssis. Le jeu de huit bielles forgées en acier 4340, monté préventivement lors d’une ouverture moteur, représente une fraction de cette somme et supprime la limite d’origine au lieu de la reproduire.

À budget maîtrisé : un bas moteur fiabilisé, et la marge nécessaire pour aller chercher la puissance.
