Valvole aspirazione rinforzate HONDA D16Y D16Z6 D17A

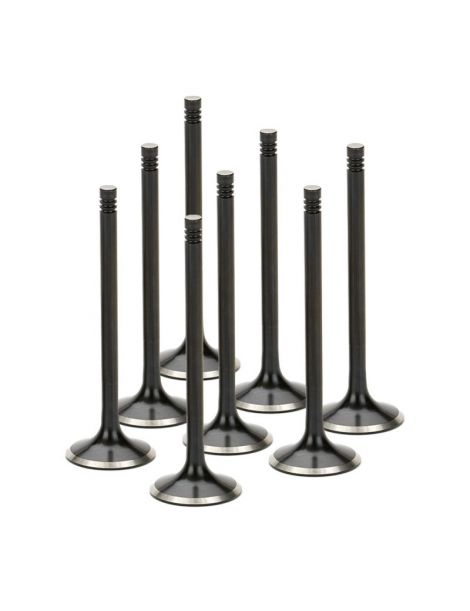

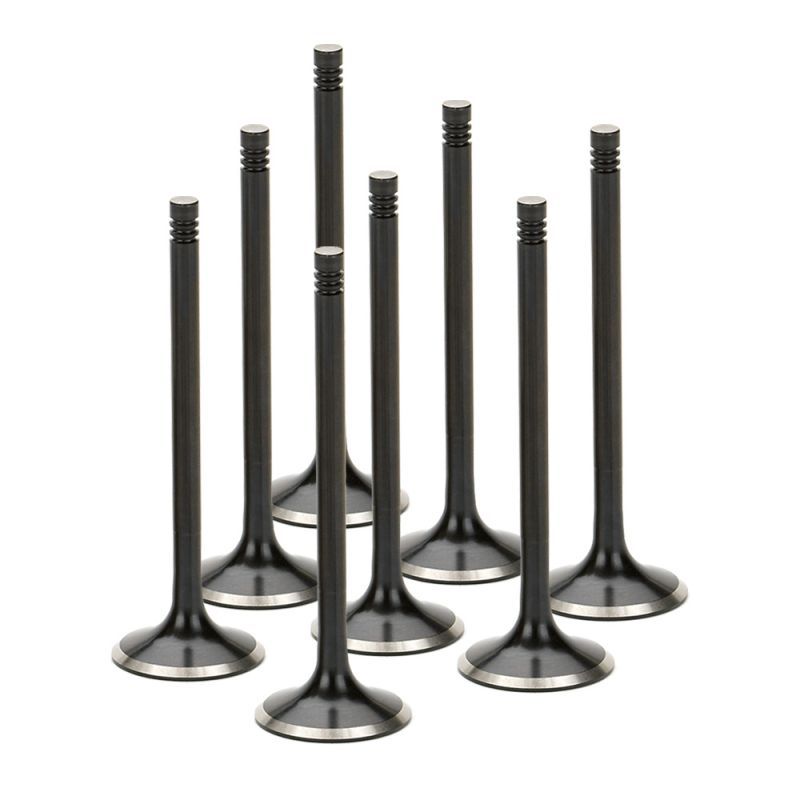

Kit di 8 valvole di aspirazione rinforzate per HONDA D16Y, D16Z6 e D17A (Civic, CRX, Stream, FR-V).
- Marche: SUPERTECH, FERREA
- Motori: D16Y6, D16Y7, D16Y8, D16Z6, D17A
- Dimensioni: fungo 30,0, 30,5 o 31,0 mm, stelo 5,48 mm
- Materiale: acciaio inox nitrurato nero (SUPERTECH); FERREA Competition Plus, serie 6000 e 5000
Motori HONDA interessati
I D16Y, D16Z6 e D17A formano la serie D di Honda a singolo albero a camme in testa e 16 valvole: 1.590 cm³ per i D16, 1.668 cm³ per il D17A, con o senza VTEC secondo le versioni. Si trovano sulle Civic dalla V alla VII, sulla CRX III, sulla Jazz II, sulla Stream e sulla FR-V, dal 1991 al 2007.
Ogni motore ha 8 valvole di aspirazione, due per cilindro, trattenute sul D17A5 dai semiconi Honda 14781-PJ7-003. Alberi a camme più spinti, molle più rigide, un regime più alto o un turbo le fanno lavorare ben oltre l'uso di serie.
Valvole di aspirazione rinforzate SUPERTECH e FERREA
A ogni fase di aspirazione la valvola si solleva per far entrare l'aria e poi si richiude, a un ritmo di parecchie decine di cicli ogni secondo quando il motore sale di giri. Il fungo batte sulla sede valvola lavorata nella testata e lo stelo scorre di continuo attraverso la guida. In questa fascia da 400 a 550 °C l'acciaio al cromo-silicio usato in origine perde in fretta tenuta: 500 MPa a 500 °C e solo la metà, 250 MPa, a 600 °C, cioè il 50 % in meno. Camme più estreme, molle valvola più cariche, giri in più o pressione del turbo rendono urti, attrito e calore ancora più severi.
SUPERTECH forgia le sue valvole in un inox al cromo-nichel di livello corsa, parente dell'EV8, che mantiene 650 MPa a 500 °C (il 30 % sopra l'originale) e 550 MPa a 600 °C (il 120 % sopra). La nitrurazione nera irrobustisce lo strato esterno e lo rende più scorrevole, riducendo usura e attrito contro la guida. FERREA prevede tre serie per questi motori: la Competition Plus, valvola inox dallo stelo cromato, a cui si attribuiscono un 20 % di tenuta termica e alla fatica supplementare e una sede che dura il 25 % in più; la 6000, in inox EV8; la 5000, inox con stelo cromato duro.
Oltre alla misura originale di 30,0 mm esistono due funghi maggiorati: 30,5 mm (+0,5) da SUPERTECH e 31,0 mm (+1) da entrambi i marchi, con stelo e altezza totale invariati. Un fungo più grande libera una sezione di passaggio più ampia, quindi un riempimento migliore e più potenza, a patto di ripassare a quel diametro le sedi lato aspirazione.
Caratteristiche tecniche delle valvole di aspirazione
| Codice | Marca | Misura | Ø fungo | Ø stelo | Lunghezza | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| HIVN-1012-8 | SUPERTECH | Originale | 30,0 mm | 5,48 mm | 118,5 mm | Inox nitrurato nero | |
| HIVN-1002-8 | SUPERTECH | +0,5 mm | 30,5 mm | 5,48 mm | 118,5 mm | Inox nitrurato nero | |
| HIVN-1102-8 | SUPERTECH | +1 mm | 31,0 mm | 5,48 mm | 118,5 mm | Inox nitrurato nero | |
| F1822P*8 | FERREA Competition Plus | Originale | 30,0 mm | 5,48 mm | 118,6 mm | Inox, stelo cromato | |
| F1494P*8 | FERREA Competition Plus | +1 mm | 31,0 mm | 5,48 mm | 118,6 mm | Inox, stelo cromato | |
| F6068*8 | FERREA serie 6000 | Originale | 30,0 mm | 5,48 mm | 118,6 mm | Inox EV8 | |
| F6069*8 | FERREA serie 6000 | +1 mm | 31,0 mm | 5,48 mm | 118,6 mm | Inox EV8 | |
| F5515*8 | FERREA serie 5000 | Originale | 30,0 mm | 5,48 mm | 118,6 mm | Inox, stelo con cromatura dura | |
| F5516*8 | FERREA serie 5000 | +1 mm | 31,0 mm | 5,48 mm | 118,6 mm | Inox, stelo con cromatura dura |
HIVN-1102-8: fungo concavo, per i D16Z6, D16Y8 e D17.
FERREA: codici per i D16Z6, D16Y7 e D16Y8 di questa scheda.
Montaggio delle valvole
| Componente | Originale HONDA | Rinforzati |
|---|---|---|
| Semiconi | 14781-PJ7-003 (D17A5) | KPR-5.5-7A-ST |
| Paraolio valvole | 12210-PZ1-003 / 12211-PZ1-003 | VS-H5.5I-8 / VS1003*8 |
| Guida valvola | 12204-PJ7-305 (misura di riparazione) | GDE-HD55-I-8 |
Le maggiorate +0,5 mm e +1 mm richiedono sedi di aspirazione lavorate a 30,5 o 31,0 mm, lavoro d'officina da prevedere con la revisione della testata.
Su questi motori il gioco valvole è regolabile: dopo la sostituzione delle valvole controllarlo e regolarlo (da 0,18 a 0,22 mm a freddo in aspirazione sui D16Y, D16Z6 e D17A).
Guida tecnica
Le marche proposte
| SUPERTECH opera a San Jose, in California, e realizza da più di tre decenni valvole, molle valvola e guide destinate ai motori da gara. I pezzi vengono sviluppati testata per testata, ispezionati con ultrasuoni, raggi X e laser, e messi a punto con i tuner nelle gare di accelerazione e in circuito. | |
| FERREA Racing Components vede la luce nel 1978 a Fort Lauderdale, in Florida, grazie a due preparatori di origine argentina. Tutta la produzione resta interna: ogni valvola monoblocco è forgiata da barra e poi lavorata interamente a CNC, per la NASCAR, il dragster e la pista. |
Come scegliere
La scelta poggia su due punti: la misura, dettata dalle condizioni delle sedi di aspirazione della testata, poi il marchio, in base al materiale e alla finitura che cercate.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Misura originale Fungo da 30,0 mm, la misura Honda, venduto da SUPERTECH e da FERREA. Ideale quando le sedi lato aspirazione sono ancora intatte, per l'uso quotidiano o un restauro che conserva la specifica di fabbrica. |
Maggiorate +0,5 e +1 mm Fungo da 30,5 o 31,0 mm: la sezione aperta alla sede cresce, l'aria entra con più facilità e la potenza segue, con un guadagno stimato da 10 a 12 cfm per millimetro di diametro in più. Le sedi vanno ripassate alla nuova misura, possibilmente con condotti rifiniti; è anche la soluzione per sedi già ritoccate. |
| Marca | SUPERTECH Tre misure in inox con nitrurazione nera: originale (HIVN-1012-8), +0,5 mm e +1 mm, quest'ultima con fungo concavo per D16Z6, D16Y8 e D17. Uno stelo indurito e scorrevole per un D16 o un D17 elaborato. |
FERREA Competition Plus, 6000 e 5000, ognuna in misura originale e +1 mm, per D16Z6, D16Y7 e D16Y8. Stelo cromato sulla Competition Plus, cromato duro sulla 5000: serie pensate per le corse. |
Quando le valvole rinforzate diventano necessarie
- Alzata delle camme aumentata o molle valvola più cariche
- Limitatore di giri spostato più in alto
- Trasformazione con turbo o compressore
- Revisione della testata per pista, slalom o rally
- Valvole Honda segnate, affaticate o già riportate a misura di riparazione
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| CRX III (EH, EG) 1.6 ESi (EH6) | D16Y8 / D16Z6 | 125 CV | 1992-1998 |
| CRX III (EH, EG) 1.6 Si (EH6) | D16Y8 / D16Z6 | 128-129 CV | 1993-1997 |
| CRX III (EH, EG) 1.6 i (EG1) | D16Y7 | 107 CV | 1995-1996 |
| Civic V (EG, EH) 1.6 (EH9) | D16Z6 | 131 CV | 1991-1993 |
| Civic V (EG, EH) 1.6 16V Vtec (EG5, EH3) | D16Z6 | 125 CV | 1991-1995 |
| Civic V (EG, EH) 1.6 16V Vtec (EH9, EH5) | D16Z6 | 125 CV | 1991-1995 |
| Civic V (EJ) 1.6 i Vtec (EJ1) | D16Y6 | 125 CV | 1994-1996 |
| Civic VI (EJ, EK) 1.6 | D16Y7 | 107 CV | 1995-2000 |
| Civic VI (EJ, EK, SO) 1.6 | D16Y7 / D16Y8 | 107-129 CV | 1995-2000 |
| Civic VI (EJ, EK, SO) 1.6 i Vtec (EK1, SO4) | D16Y6 / D16Y8 | 125 CV | 1995-2001 |
| Civic VI (EJ, EM1) 1.6 (EJ6) | D16Y7 | 107 CV | 1996-1999 |
| Civic VI (EJ, EK, SO) 1.6 (EK1) | D16Y7 | 106 CV | 1996-2000 |
| Civic VI (EJ, EM1) 1.6 i (EJ6) | D16Y7 | 105 CV | 1996-2000 |
| Civic VI (EJ, EM1) 1.6 i Vtec (EM1) | D16Y8 | 125 CV | 1996-2000 |
| Civic VI (EJ, EM1) 1.6 (EJ8) | D16Y8 | 118-129 CV | 1997-2000 |
| Civic VI (EJ, EK, SO) 1.7 (EK9) | D17A6 | 125 CV | 1997-2001 |
| Civic VII (ES, ET) 1.7 | D17A1 / D17A6 | 116-117 CV | 2000-2005 |
| Civic VII (EU, EP, EV) 1.7 (ES1) | D17A6 | 125 CV | 2000-2005 |
| Civic VII (ES, ET) 1.7 (ES1, ES3) | D17A2 / D17A5 | 131 CV | 2000-2005 |
| Civic VII (EU, EP, EV) 1.7 (EU3) | D17A1 / D17A2 | 131 CV | 2000-2005 |
| Civic VII (EU, EP, EV) 1.7 AWD (EU4) | D17A1 | 131 CV | 2000-2005 |
| Civic VII (ES, ET) 1.7 CNG | D17A7 | 117 CV | 2000-2005 |
| Civic VII (EM2) 1.7 | D17A1 / D17A2 / D17A6 | 117-129 CV | 2001-2005 |
| Civic VII (ES, ET) 1.7 CNG (ES2) | D17A7 | 99 CV | 2001-2005 |
| Civic VII (ES, ET) 1.7 EX (ES1) | D17A2 | 130 CV | 2001-2006 |
| Civic VII (EM2) 1.7 i (EM2) | D17A8 | 120 CV | 2001-2005 |
| Civic VII (EM2) 1.7 i VTEC (EM2) | D17A5 / D17A9 | 125 CV | 2001-2005 |
| Civic VII (ES, ET) 1.7 CNG (EN2) | D17A7 | 106 CV | 2004-2005 |
| Civic VII (ES, ET) 1.7 X4 4WD (ET2) | D17A2 | 130 CV | 2004-2006 |
| FR-V (BE) 1.7 (BE1) | D17A2 | 125-131 CV | 2004-2006 |
| FR-V (BE) 1.7 4WD (BE2) | D17A2 | 131 CV | 2004-2006 |
| FR-V (BE) 1.7 Vtec 4x4 (BE2) | D17A2 | 125 CV | 2004-2006 |
| Jazz II (GD_, GE3, GE2) 1.7 | D17A2 | 125 CV | 2003-2007 |
| Stream (RN) 1.7 (RN1) | D17A2 | 131 CV | 2001-2006 |
| Stream (RN) 1.7 16V (RN1) | D17A2 / D17A5 | 125 CV | 2001-2006 |
| Stream (RN) 1.7 AWD (RN2) | D17A2 | 131 CV | 2001-2006 |
Riferimento OEM (valvola di aspirazione): 14711-P08-000 (D17A5)
