- Disponibile
Bronzine di banco albero motore trimetallo Honda B20A D16 D17 F23 H22

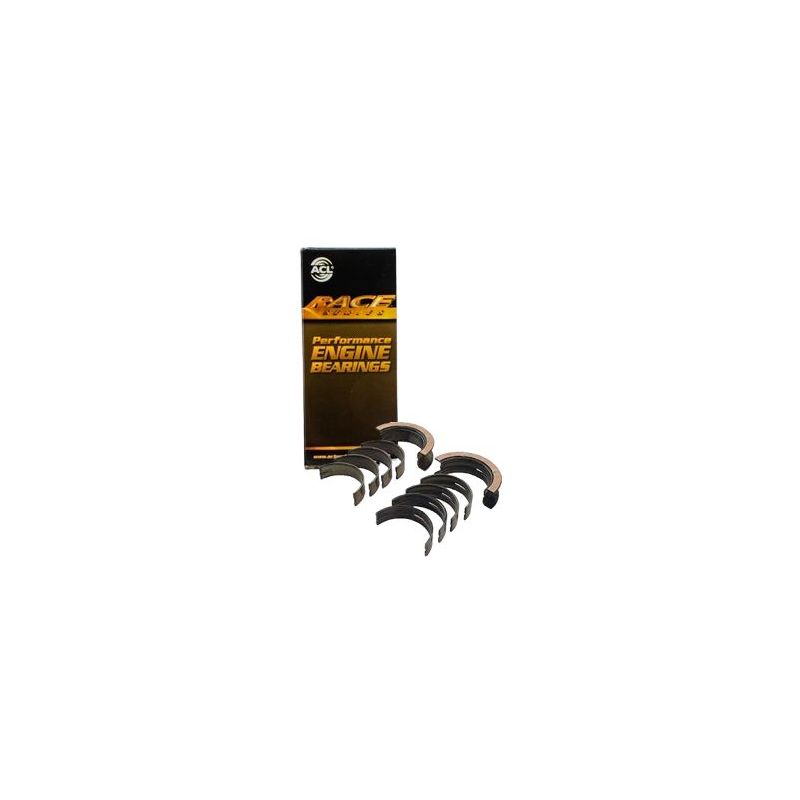

Kit di 10 semibronzine di banco trimetallo per albero motore, per Honda B20A, D16, D17, F23 e H22 (Ø 54.98 mm).
- Marche: ACL Race e King Racing
- Compatibilità: Honda Civic, CRX, Integra, Accord, Prelude, Acura Integra, Rover 200 e 400
- Codici motore: B20A1, D16A6, D16Y8, D17A2, F23A1, H22A4 e altri
- Misure disponibili: standard fino a +0.25 mm, versioni a gioco maggiorato (HX / STDX)
I motori Honda B20A, D16, D17, F23 e H22
Questi motori quattro cilindri a 16 valvole equipaggiano le Honda Civic, CRX, Integra, Accord e Prelude, oltre a modelli Acura e Rover. Tutti i motori elencati sotto condividono le stesse dimensioni del perno di banco e della sede: un solo kit di bronzine copre tutta la famiglia.
L'albero motore di questi motori poggia su cinque supporti di banco. Ogni perno ruota tra due semibronzine, una alloggiata nel basamento e l'altra nel cappello di banco: sono loro a sostenere l'albero motore. I kit di bronzine trimetalliche ACL Race Series e King Racing qui presentati le sostituiscono sui motori preparati.
Le bronzine di banco trimetallo
Tre strati compongono una bronzina trimetallica: il dorso in acciaio per la rigidità, lo strato intermedio in rame-piombo per la capacità di carico e infine lo strato di scorrimento antifrizione che protegge il perno di banco. Questo set riunisce 10 semibronzine, cioè 5 coppie.
Dove un bimetallo di alluminio, progettato per carichi bassi o medi, sopporta circa 8 000 psi, un trimetallo performance arriva a 12 000 psi: il 50 % di margine in più. È ciò che ne garantisce tenuta e durata su un motore sovralimentato con turbo o compressore, o spinto ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL Ø perno di banco 54.980 / 55.000 mm Ø sede 59.000 / 59.020 mm Larghezza 20 mm | Bronzine King Ø perno di banco 54.981 / 55.001 mm Ø sede 58.999 / 59.019 mm Larghezza 20 mm |
Nota del produttore (ACL 5M1957H): completamente scanalati, con un foro dell'olio.
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 5M1957H-STD | ACL Race - Senza trattamento | Standard | 2.007 |
| 5M1957HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 1.994 |
| 5M1957H-.025 | ACL Race - Senza trattamento | +0.025 | 2.0195 |
| 5M1957H-.25 | ACL Race - Senza trattamento | +0.25 | 2.132 |
| MB5568XP | King Racing - Senza trattamento | Standard | 2.000 |
| MB5568XP STDX | King Racing - Senza trattamento | Std, gioco maggiorato (STDX) | 1.987 |
| MB5568XP.026 | King Racing - Senza trattamento | +0.026 | 2.013 |
| MB5568XP0.25 | King Racing - Senza trattamento | +0.25 | 2.127 |
Gioco di funzionamento
Tra il perno di banco e la bronzina resta un piccolo spazio, il gioco di funzionamento, in cui circola il film d'olio.
In funzione non c'è contatto tra metallo e metallo: il perno di banco ruota su questo film d'olio, che sostiene tutto il carico. È il gioco a regolarne lo spessore. Un gioco troppo stretto frena il passaggio dell'olio, scalda l'insieme e favorisce il grippaggio; un gioco troppo largo lascia fuoriuscire l'olio, indebolisce il film e fa calare la pressione dell'olio. Il gioco corretto equilibra la portata d'olio e la tenuta del film.
| Misura / versione | Quando sceglierla | ACL Race Series | King XP |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | da 0.057 a 0.068 mm | 0.055 mm - 0.068 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | da 0.082 a 0.093 mm | 0.080 mm - 0.093 mm |
| +0.025 / +0.026 mm | Perno lucidato | da 0.057 a 0.068 mm | 0.055 mm - 0.068 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | da 0.057 a 0.068 mm | 0.055 mm - 0.068 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di banco secondo la procedura del costruttore, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Guida tecnica
Progettate per la preparazione motore e le competizioni, queste bronzine di banco trimetalliche ACL e King reggono molto più carico di una bronzina originale, che il motore guadagni potenza, salga di giri o riceva un turbo o un compressore. Esistono in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di banco semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Così si rimette in servizio un albero motore rettificato senza cambiare serie e si regola il gioco in base all'olio e all'uso.
Le due marche
![]() |

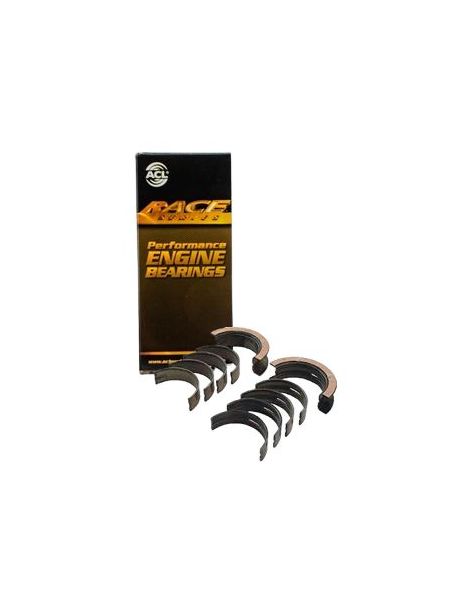

ACL Bearing Company produce in Australia, dal 1949, bronzine motore ad alte prestazioni. Con la Race Series propone bronzine trimetalliche precise, disponibili in un'ampia scelta di quote e collaudate su motori preparati e da competizione di tutto il mondo. |
![]() |

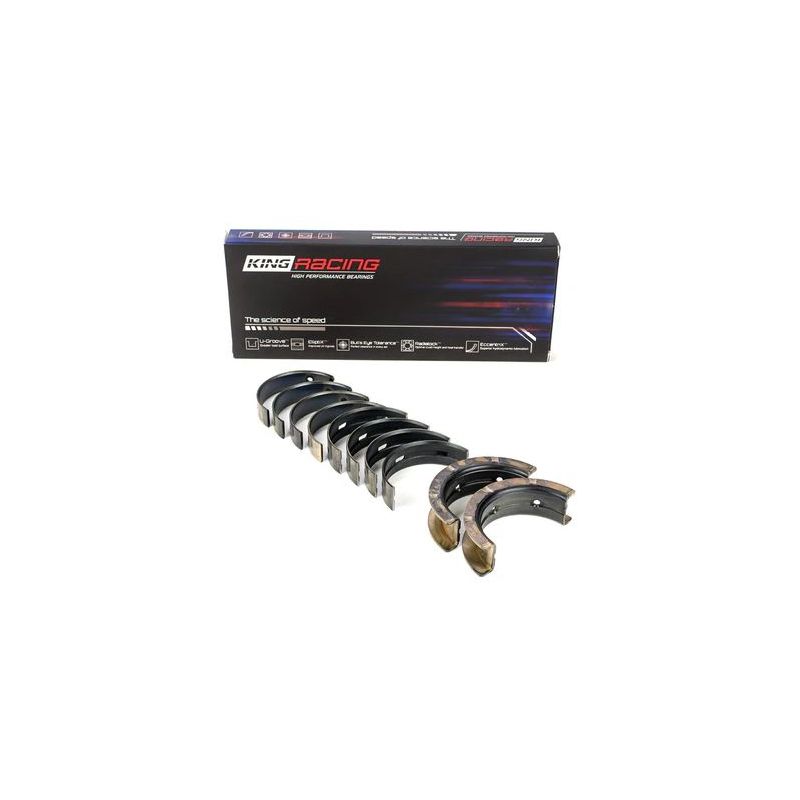

King Engine Bearings, produttore israeliano attivo dagli anni '60, realizza bronzine motore ad alte prestazioni. La sua lega trimetallica pMax Black è progettata per sopportare carichi elevati. |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |
| Sezione | ![]() |
![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallico: dorso in acciaio, strato di rame, superficie tenera |
| Lega | Race Series (rame-piombo) | pMax Black (rame-piombo indurito) |
| Rivestimento protettivo | No | No |
| Misure disponibili | Standard fino a +0.25 mm (+ gioco maggiorato HX) | Standard fino a +0.25 mm (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo kit di bronzine di banco è adatto ai motori Honda B20A, D16, D17, F23 e H22 che condividono le stesse dimensioni del perno di banco e della sede:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| Acura | CL Coupé | F23A7 | 152 CV | 1998–2000 |
| Acura | EL Berlina | D16Y8 | 129 CV | 1996–2000 |
| Acura | EL Berlina | D17A2 | 117–129 CV | 2000–2005 |
| Acura | Integra Berlina | D16A3, D16A8 | 100–120 CV | 1985–1990 |
| Acura | Integra Hatchback | D16A1, D16A8 | 100–120 CV | 1985–1990 |
| Acura | Integra Coupé | D16A3, D16A8 | 100–120 CV | 1985–1990 |
| Honda | Accord III (CA) | B20A2, B20A8 | 133–137 CV | 1987–1989 |
| Honda | Accord V (CE, CF_, CD) | F23A1 | 150 CV | 1997–1998 |
| Honda | Accord VI (CK, CG, CH, CF, CL) | D16B6, F23A1, F23A5, F23Z5, H22A7 | 116–220 CV | 1997–2003 |
| Honda | Accord VI Aerodeck (CF) | F23A7 | 160 CV | 1998–2002 |
| Honda | Accord VI Coupé (CG) | F23A1 | 152 CV | 1997–2002 |
| Honda | Accord VI Hatchback (CH, CL) | D16B6, F23Z5 | 116–154 CV | 1999–2002 |
| Honda | CRX I (AF, AS) | ZC1 | 125 CV | 1986–1987 |
| Honda | CRX II (ED, EE) | D16A6, D16A8, D16A9, D16Z5 | 107–131 CV | 1987–1992 |
| Honda | CRX III (EH, EG) | D16Y7, D16Y8, D16Z6 | 107–129 CV | 1992–1998 |
| Honda | Civic III Berlina (AM, AK, AU) | ZC1 | 124 CV | 1987–1988 |
| Honda | Civic IV Berlina (ED, EF) | D16A1, D16A6, D16A7, D16A9, D16Z2, D16Z5 | 107–132 CV | 1987–1992 |
| Honda | Civic IV Hatchback (EC, ED, EE, EF) | D16A6, D16A7, D16A9, D16Z2 | 109–130 CV | 1987–1991 |
| Honda | Civic IV Shuttle (EE, EF) | D16A6, D16A7, D16Z2 | 109–116 CV | 1988–1995 |
| Honda | Civic V Berlina (EG, EH) | D16A7, D16A8, D16A9, D16Y1, D16Z6 | 117–131 CV | 1991–1996 |
| Honda | Civic V Hatchback (EG, EH) | D16A8, D16A9, D16Y1, D16Z2, D16Z6 | 107–131 CV | 1991–1995 |
| Honda | Civic VI Aerodeck (MB, MC) | D16B2 | 116 CV | 1998–2001 |
| Honda | Civic VI Berlina (EJ, EK, SO) | D16Y4, D16Y5, D16Y7, D16Y8, D17A6 | 106–129 CV | 1995–2001 |
| Honda | Civic VI Coupé (EJ, EM1) | D16Y5, D16Y7, D16Y8 | 105–129 CV | 1996–2000 |
| Honda | Civic VI Fastback (MA, MB) | D16B2 | 116 CV | 1997–2001 |
| Honda | Civic VI Hatchback (EJ, EK) | D16Y4, D16Y5, D16Y7 | 107–120 CV | 1995–2001 |
| Honda | Civic VII Berlina (ES, ET) | D17A1, D17A2, D17A6, D17A7 | 99–131 CV | 2000–2006 |
| Honda | Civic VII Coupé (EM2) | D17A1, D17A2, D17A6 | 117–129 CV | 2001–2005 |
| Honda | Civic VII Hatchback (EU, EP, EV) | D17A1, D17A2, D17A6 | 125–131 CV | 2000–2005 |
| Honda | Concerto (HW, MA) | D16A8, D16A9, D16Z2 | 106–131 CV | 1989–1995 |
| Honda | Concerto Berlina (HWW) | D16A8, D16A9, D16Z2 | 106–131 CV | 1989–1995 |
| Honda | Domani (MA_) | D16Z2 | 110 CV | 1992–1997 |
| Honda | Domani (MB_) | D16Z2 | 120 CV | 1995–1999 |
| Honda | Fr-v (BE) | D17A2 | 125–131 CV | 2004–2006 |
| Honda | Hr-v (GH_) | D16W1 | 105 CV | 1999–2005 |
| Honda | Integra Berlina (DB6, DB7, DB8, DB9) | ZC1 | 120 CV | 1993–2001 |
| Honda | Integra Hatchback (DA) | D16A3 | 120–125 CV | 1986–1989 |
| Honda | Integra Coupé (DC) | ZC1 | 120 CV | 1993–2001 |
| Honda | Jazz II (GD_, GE3, GE2) | D17A2 | 125 CV | 2003–2007 |
| Honda | Odyssey (RA_) | F23A7 | 150 CV | 1997–1999 |
| Honda | Orthia / Partner (EL_, EY_) | D16A1 | 105 CV | 1996–2006 |
| Honda | Prelude III (BA) | B20A1, B20A3, B20A4, B20A5, B20A6, B20A7, B20A9, B21A1 | 106–150 CV | 1986–1992 |
| Honda | Prelude V (BB_) | H22A4, H22A5, H22A8 | 185–203 CV | 1996–2001 |
| Honda | Shuttle (RA) | F23A7 | 150 CV | 1997–2004 |
| Honda | Stream (RN) | D17A2 | 125–131 CV | 2001–2006 |
| Honda | Torneo Berlina (CF) | D16B6 | 116 CV | 1999–2002 |
| Honda | Torneo Familiare | D16B6 | 116 CV | 1999–2002 |
| Honda (Gac) | Accord VI (CF_, CG_) | F23Z5 | 150 CV | 2000–2003 |
| Isuzu | Gemini (MJ_) | D16A1 | 120 CV | 1999–2000 |
| Isuzu | Oasis Mini Passenger Van | F23A7 | 150–152 CV | 1997–1999 |
| Isuzu | Tfr/tfs Pick-up (TF_) | F23A7 | 150 CV | 1994–1999 |
| Rover | 200 Coupé (XW) | D16A8 | 122 CV | 1992–1999 |
| Rover | 200 II Hatchback (XW) | D16A7, D16A8, D16A9, D16Z2 | 112–130 CV | 1989–1995 |
| Rover | 200 II Cabriolet (XW) | D16A8, D16Z2 | 111–122 CV | 1990–1999 |
| Rover | 400 II (RT) | D16B2 | 116 CV | 1995–2000 |
| Rover | 400 II (XW) | D16A7, D16A8, D16A9, D16Z2 | 112–131 CV | 1990–1995 |
| Rover | 400 II Hatchback (RT) | D16B2 | 116 CV | 1995–2000 |
| Rover | 400 Tourer (XW) | D16A8, D16Z2 | 112–122 CV | 1994–1998 |
| Rover | 416I Hatchback | D16A3 | 120 CV | 1986–1989 |
Perché sostituire le bronzine
Quando una bronzina di banco cede, i danni superano presto il componente stesso: perno di banco segnato, detriti mandati in tutto il circuito dell'olio, albero motore da rettificare come minimo, a volte basamento danneggiato. Un set di bronzine costa molto meno di una rettifica e non è paragonabile a una revisione completa del motore. È il componente meno caro della linea d'albero, ma anche quello il cui cedimento costa di più.
-
