Valvole di scarico rinforzate Honda D16Y D16Z6 D17A R18A

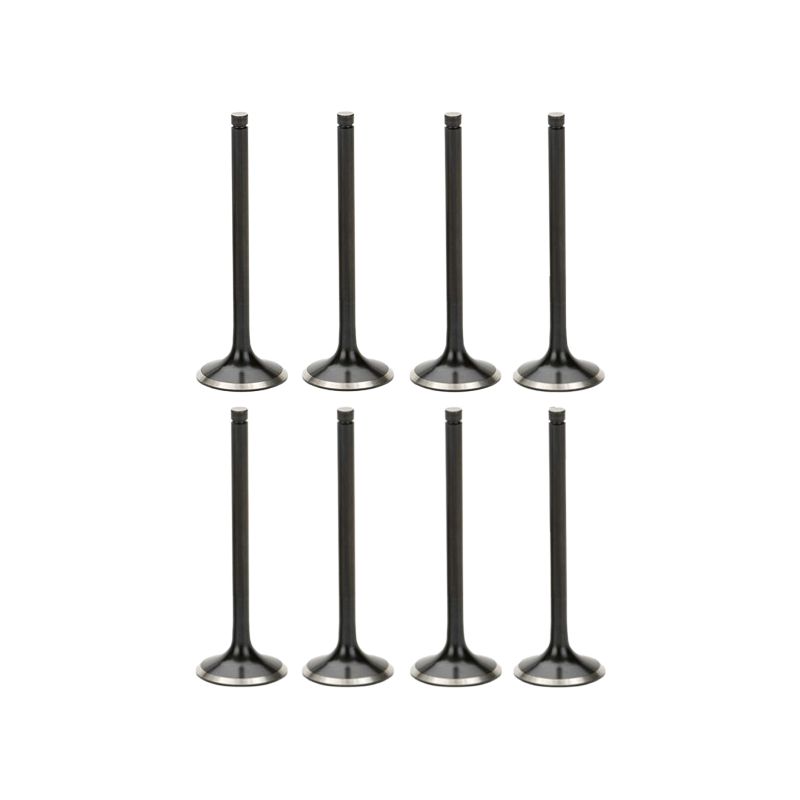

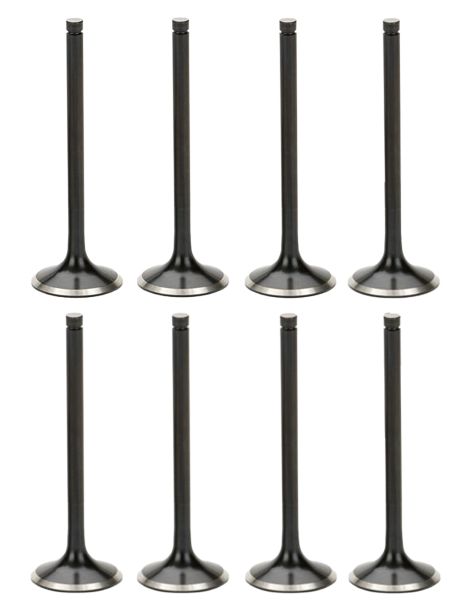

Kit di 8 valvole di scarico rinforzate per Honda D16Y, D16Z6, D17A e R18A.
- Marche: SUPERTECH, FERREA
- Motori: D16Y, D16Z6, D17A, R18A (Civic, CRX)
- Dimensioni: fungo 26,0 mm (originale), 26,5 o 27,0 mm, stelo 5,5 mm
- Materiale: acciaio inox nitrurato, Inconel o Super Alloy
Motori Honda interessati
I quattro cilindri Honda a un albero a camme e 16 valvole di questa scheda coprono tre generazioni di Civic e la CRX III: D16Z6 e D16Y da 1,6 litri (da 107 a 129 CV), D17A da 1,7 litri (da 125 a 131 CV) sulla Civic VII, poi R18A da 1,8 litri (140 e 141 CV) sulle Civic VIII e IX.
Ognuno ha 8 valvole di scarico. Sul D17A5 il ricambio originale 14721-P08-000 misura 26,0 mm di fungo, 5,5 mm di stelo e 116,0 mm di lunghezza, quote riprese dalla valvola standard SUPERTECH. Con un albero a camme più spinto o un turbo è questa valvola a ricevere il calore in più.
Valvole di scarico rinforzate SUPERTECH
Sul lato scarico la valvola si apre direttamente sui gas in uscita dalla combustione, il che ne fa il pezzo più esposto della testata. Il fungo, misurato nel metallo, si mantiene a 760-870 °C su un D16, un D17 o un R18 aspirato e supera 1.000 °C quando si innesta un turbo o un compressore. Circa il 75 % del calore defluisce dalla sede valvola, un 20 % circa dalla guida valvola. Con la temperatura l'acciaio si indebolisce nettamente: un acciaio della famiglia EV8, scelto come riferimento, resiste a 550 MPa a 600 °C contro 300 MPa a 800 °C. Più coppia, più giri o più sovralimentazione, e il fungo si surriscalda, si stanca, si deforma e smette di chiudere a tenuta la sede.
Le valvole rinforzate puntano quindi su altri materiali. SUPERTECH fornisce qui l'inox nitrurato nero (HEVN), dalla superficie indurita e levigata che frena l'usura dello stelo, e l'Inconel (HEVI), lega di nichel capace di reggere 860 MPa a 730 °C e 554 MPa verso 815 °C, circa l'85 % meglio dell'EV8 attorno a 800 °C: la scelta giusta con il turbo. Per i D16Z6 e D16Y, FERREA aggiunge la sua Competition Plus in Super Alloy al nichel, dichiarata a +20 % di resistenza a caldo e +25 % di vita della sede, la serie 5000 in lega speciale e la serie 6000 in inox EV8 con stelo cromato.
Due diametri del fungo maggiorati sono proposti: 26,5 mm (+0,5 mm, HEVN-1002) e 27,0 mm (+1 mm, HEVI-1102 e FERREA F1495P, F5514, F6070). Cambia solo quel diametro; il cilindro si svuota più in fretta, l'aspirazione migliora e la potenza segue. Le sedi di scarico si riprendono allora a misura.
Caratteristiche tecniche delle valvole di scarico
| Codice | Marca | Misura | Ø fungo OEM 26,0 mm | Ø stelo OEM 5,5 mm | Lunghezza OEM 116,0 mm | Canalini | Materiale |
|---|---|---|---|---|---|---|---|
| HEVN-1012-8 | SUPERTECH | Originale | 26,0 mm | 5,5 mm | 116,0 mm | 1 | Acciaio inox nitrurato nero |
| HEVN-1002-8 | SUPERTECH | +0,5 mm | 26,5 mm | 5,5 mm | 116,0 mm | 1 | Acciaio inox nitrurato nero |
| HEVI-1102-8 | SUPERTECH | +1 mm | 27,0 mm | 5,5 mm | 116,0 mm | 1 | Inconel |
| F1821P*8 | FERREA | Originale | 26,0 mm | 5,5 mm | 116,0 mm | Super Alloy (base nichel) | |
| F5512*8 | FERREA | Originale | 26,0 mm | 5,5 mm | 116,0 mm | Lega speciale | |
| F6067*8 | FERREA | Originale | 26,0 mm | 5,5 mm | 116,0 mm | Inox EV8, stelo cromato | |
| F1495P*8 | FERREA | +1 mm | 27,0 mm | 5,5 mm | 116,0 mm | Super Alloy (base nichel) | |
| F5514*8 | FERREA | +1 mm | 27,0 mm | 5,5 mm | 116,0 mm | Lega speciale | |
| F6070*8 | FERREA | +1 mm | 27,0 mm | 5,5 mm | 116,0 mm | Inox EV8, stelo cromato |
Montaggio delle valvole
| Componente | Originale Honda | Rinforzati |
|---|---|---|
| Semiconi | 14781-PJ7-003 | K10034 |
| Paraolio valvole | 12210-PZ1-003 / 12211-PZ1-003 | VS-H5.5E-8 / VS1002*8 (scarico) |
| Guida valvola | 12205-PJ7-305 | GDE-HD55-E-8 |
Prima del rimontaggio confrontate il canalino della valvola scelta con quello dei semiconi originali 14781-PJ7-003.
La HEVN-1012 si monta sulle sedi originali; HEVN-1002 e HEVI-1102 richiedono di rettificare le 8 sedi a misura.
Honda monta in origine i paraolio valvole 12210-PZ1-003 e 12211-PZ1-003 (D17A5, D16Y5, R18A1), e 12210-P45-G01 / 12211-P45-G01 sull'R18A2.
Guida tecnica
Le marche proposte
| SUPERTECH, azienda californiana insediata nella Silicon Valley, studia da più di 30 anni pezzi di distribuzione da gara, dalle valvole ai piattelli in titanio. Inox, titanio, Inconel: ogni modello risponde a un motore preciso e viene convalidato con preparatori di drag, rally e circuito. | |
| FERREA Racing Components nasce nel 1978, avviata da Horacio Ferrea, affiancato da Daniel Urrutia. Gli stabilimenti della Florida e dell'Argentina producono valvole in inox, titanio e superlega di nichel, montate da motoristi di ogni provenienza, dalla NASCAR ai dragster. |
Come scegliere
Sotto la spinta del piattello superiore, i semiconi trovano posto nell'unico canalino di ciascuna valvola SUPERTECH. Per il resto, due criteri decidono il vostro guadagno: la misura del fungo, che fissa il lavoro sulle sedi, e il materiale.
| Criterio | Opzione 1 | Opzione 2 |
|---|---|---|
| Misura | Originale, 26,0 mm Per una testata con sedi intatte, montata senza ripresa. SUPERTECH HEVN-1012 in inox nitrurato nero; FERREA F1821P, F5512 e F6067 solo per i D16Z6 e D16Y. |
+0,5 o +1 mm, 26,5 o 27,0 mm Più largo, il fungo libera il cilindro più in fretta e gli fa aspirare una carica fresca maggiore: la potenza aumenta (circa 10-12 cfm per mm di fungo). Riprendere le sedi a misura rimette in sesto anche sedi consumate. HEVN-1002, HEVI-1102; FERREA F1495P, F5514, F6070. |
| Materiale | Acciaio inox nitrurato nero HEVN-1012 e HEVN-1002: la nitrurazione indurisce la superficie e limita l'attrito contro la guida. La scelta logica per un motore aspirato, su strada o in pista, senza altre trasformazioni; semiconi a 1 canalino, meglio nuovi. |
Inconel HEVI-1102, sola versione in questa superlega di nichel, che conserva la sua tenuta oltre 800 °C quando l'acciaio cede. È quella da scegliere con un turbo o per un motore che lavora spesso a pieno carico; richiede sedi lavorate a 27,0 mm. |
Quando le valvole rinforzate diventano necessarie
- Profilo delle camme più aggressivo o molle valvola sostituite con modelli più duri
- Limitatore spostato più in alto
- Turbo innestato su un D16 o un D17 (versione Inconel consigliata)
- Uscite frequenti in pista, in slalom o in salita
- Testata da revisionare, con valvole di scarico consumate o segnate
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| Civic V 1.6 VTEC (EG5) | D16Z6 | 125 CV | 1991-1995 |
| CRX III 1.6 Si (EH6) | D16Z6 | 128 CV | 1992-1998 |
| CRX III 1.6 i (EG1) | D16Y7 | 107 CV | 1992-1998 |
| Civic VI 1.6 (EK1) | D16Y7 | 107 CV | 1995-2001 |
| Civic VI 1.6 (EJ8) | D16Y8 | 118 CV | 1996-2000 |
| Civic VI 1.6 i VTEC (EM1) | D16Y8 | 125 CV | 1996-2000 |
| Civic VI 1.6 i VTEC (EJ8) | D16Y8 | 129 CV | 1996-2000 |
| CRX III 1.6 Si (EH6) | D16Y8 | 129 CV | 1992-1998 |
| Civic 1.7 (EK9) | D17A6 | 125 CV | 1995-2001 |
| Civic VII 1.7 (EU3, EU4) | D17A1 | 131 CV | 2000-2005 |
| Civic VII 1.7 (EM2, ES1) | D17A2 | 130 CV | 2000-2005 |
| Civic VIII 1.8 (FD, FA) | R18A1 | 140 CV | 2005-2013 |
| Civic VIII 1.8 (FN1, FK2) | R18A2 | 140 CV | 2005-2011 |
| Civic IX 1.8 (FB2) | R18A1 | 141 CV | 2012-2016 |
Codice OEM (valvola di scarico): 14721-P08-000 (D17A5)
Pensa anche alle valvole di aspirazione
Per una testata di Civic o CRX da rimettere in sesto, sostituite le valvole di aspirazione insieme a quelle di scarico. Scegliete quelle del vostro motore:
| Valvole di aspirazione Honda D16Y D16Z6 D17A → |
| Valvole di aspirazione Honda R18A → |
-
