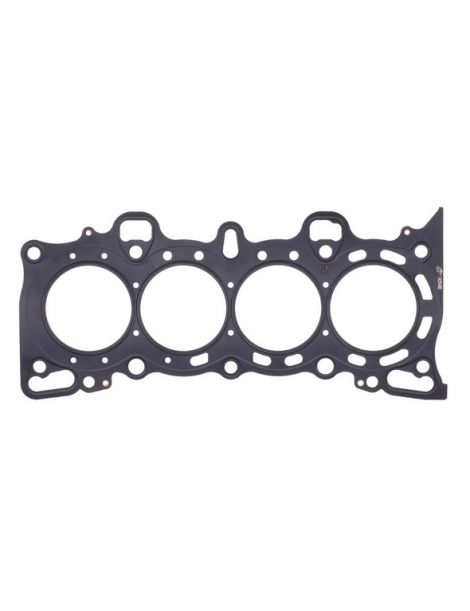

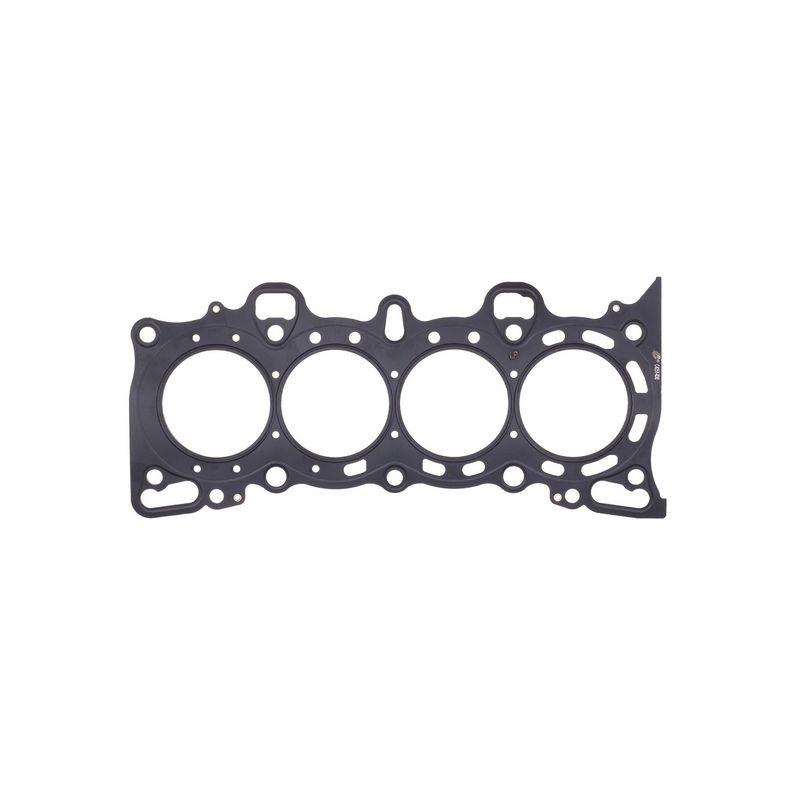

Guarnizione testata rinforzata Honda 1.5 1.6 16V D15Z1 D16Y D16Z6
Guarnizione testata rinforzata Athena e Cometic, MLS e MLX per D16 SOHC. Venduta singolarmente.
- Marche: Athena, Cometic
- Motori: D15Z1, D16Y5, D16Y7, D16Y8, D16Z6
- Alesaggi: 75,5 a 79 mm
- Spessori: 0,69 a 3,56 mm
- Sostituisce: 12251-P08-004, 12251-P2J-004
I motori Honda interessati
L'Honda D16 è il quattro cilindri in linea a benzina da 1,6 litri, 16 valvole e SOHC delle Civic V e VI e della CRX III; il D15Z1 ne è la versione da 1,5 litri. Questa scheda copre D15Z1, D16Y5, D16Y7, D16Y8 e D16Z6: questi motori ricevono le stesse guarnizioni testata rinforzate.
La guarnizione di origine porta il codice 12251-P08-004 su D15Z1 e D16Z6, e 12251-P2J-004 sul D16Y8. È una guarnizione multistrato in acciaio (MLS) con alesaggio di 76 mm, di cui Honda non pubblica lo spessore. È dimensionata per la pressione di combustione di serie: quando questa aumenta, il serraggio si allenta, la testata si solleva e il liquido di raffreddamento passa in un cilindro.
Le guarnizioni testata rinforzate
La guarnizione della testata non crea la tenuta da sola: la mantiene perché la viteria preme la testata contro il basamento. Una guarnizione in composito si schiaccia definitivamente oltre i 100 N/mm² di tensione ammissibile, mentre l'acciaio inossidabile 301 delle MLS e delle MLX ne sopporta 517 N/mm², 5 volte di più, e riprende la sua forma a ogni combustione.
Questa scheda riunisce i codici di due costruttori da competizione, Athena e Cometic, in tre costruzioni: MLS Athena con Gas Stopper, MLS Cometic multistrato in acciaio e MLX Cometic con battuta di camera. Gli alesaggi di guarnizione vanno da 75,5 a 79 mm, il che copre sia il basamento di origine sia quello rialesato, e gli spessori da 0,69 a 3,56 mm, quanto basta per regolare il rapporto di compressione senza toccare i pistoni né la testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.
Caratteristiche tecniche
| Alesaggio guarnizione OEM 76 mm |
Spessore | Volume della guarnizione | Tipo di guarnizione OEM MLS |
Marca | Codice OEM 12251-P08-004 |
| 75,5 mm | 0,69 mm | 3,09 | MLS | Cometic | C4251-027 |
| 75,5 mm | 0,76 mm | 3,40 | MLS | Cometic | C4251-030 |
| 75,5 mm | 0,91 mm | 4,07 | MLS | Cometic | C4251-036 |
| 75,5 mm | 1,02 mm | 4,57 | MLS | Cometic | C4251-040 |
| 75,5 mm | 1,14 mm | 5,10 | MLS | Cometic | C4251-045 |
| 75,5 mm | 1,30 mm | 5,82 | MLS | Cometic | C4251-051 |
| 75,5 mm | 1,42 mm | 6,36 | MLS | Cometic | C4251-056 |
| 75,5 mm | 1,52 mm | 6,80 | MLS | Cometic | C4251-060 |
| 75,5 mm | 1,68 mm | 7,52 | MLS | Cometic | C4251-066 |
| 75,5 mm | 1,78 mm | 7,97 | MLS | Cometic | C4251-070 |
| 75,5 mm | 1,91 mm | 8,55 | MLS | Cometic | C4251-075 |
| 75,5 mm | 2,03 mm | 9,09 | MLS | Cometic | C4251-080 |
| 75,5 mm | 2,13 mm | 9,54 | MLS | Cometic | C4251-084 |
| 75,5 mm | 2,18 mm | 9,76 | MLS | Cometic | C4251-086 |
| 75,5 mm | 2,34 mm | 10,48 | MLS | Cometic | C4251-092 |
| 75,5 mm | 2,49 mm | 11,15 | MLS | Cometic | C4251-098 |
| 75,5 mm | 3,05 mm | 13,65 | MLS | Cometic | C4251-120 |
| 75,5 mm | 3,56 mm | 15,94 | MLS | Cometic | C4251-140 |
| 76 mm | 0,69 mm | 3,13 | MLS | Cometic | C4195-027 |
| 76 mm | 0,76 mm | 3,45 | MLS | Cometic | C4195-030 |
| 76 mm | 0,85 mm | 3,86 | MLS | Athena | 338112R |
| 76 mm | 0,91 mm | 4,13 | MLS | Cometic | C4195-036 |
| 76 mm | 1,02 mm | 4,63 | MLS | Cometic | C4195-040 |
| 76 mm | 1,14 mm | 5,17 | MLS | Cometic | C4195-045 |
| 76 mm | 1,30 mm | 5,90 | MLS | Cometic | C4195-051 |
| 76 mm | 1,42 mm | 6,44 | MLS | Cometic | C4195-056 |
| 76 mm | 1,52 mm | 6,90 | MLS | Cometic | C4195-060 |
| 76 mm | 1,68 mm | 7,62 | MLS | Cometic | C4195-066 |
| 76 mm | 1,78 mm | 8,07 | MLS | Cometic | C4195-070 |
| 76 mm | 1,91 mm | 8,66 | MLS | Cometic | C4195-075 |
| 76 mm | 2,03 mm | 9,21 | MLS | Cometic | C4195-080 |
| 76 mm | 2,13 mm | 9,66 | MLS | Cometic | C4195-084 |
| 76 mm | 2,18 mm | 9,89 | MLS | Cometic | C4195-086 |
| 76 mm | 2,34 mm | 10,62 | MLS | Cometic | C4195-092 |
| 76 mm | 2,49 mm | 11,30 | MLS | Cometic | C4195-098 |
| 76 mm | 3,05 mm | 13,84 | MLS | Cometic | C4195-120 |
| 76 mm | 3,56 mm | 16,15 | MLS | Cometic | C4195-140 |
| 77 mm | 0,69 mm | 3,21 | MLS | Cometic | C4196-027 |
| 77 mm | 0,76 mm | 3,54 | MLS | Cometic | C4196-030 |
| 77 mm | 0,85 mm | 3,96 | MLS | Athena | 338113R |
| 77 mm | 0,91 mm | 4,24 | MLS | Cometic | C4196-036 |
| 77 mm | 1,02 mm | 4,75 | MLS | Cometic | C4196-040 |
| 77 mm | 1,14 mm | 5,31 | MLS | Cometic | C4196-045 |
| 77 mm | 1,30 mm | 6,05 | MLS | Cometic | C4196-051 |
| 77 mm | 1,42 mm | 6,61 | MLS | Cometic | C4196-056 |
| 77 mm | 1,52 mm | 7,08 | MLS | Cometic | C4196-060 |
| 77 mm | 1,68 mm | 7,82 | MLS | Cometic | C4196-066 |
| 77 mm | 1,78 mm | 8,29 | MLS | Cometic | C4196-070 |
| 77 mm | 1,91 mm | 8,89 | MLS | Cometic | C4196-075 |
| 77 mm | 2,03 mm | 9,45 | MLS | Cometic | C4196-080 |
| 77 mm | 2,13 mm | 9,92 | MLS | Cometic | C4196-084 |
| 77 mm | 2,18 mm | 10,15 | MLS | Cometic | C4196-086 |
| 77 mm | 2,34 mm | 10,90 | MLS | Cometic | C4196-092 |
| 77 mm | 2,49 mm | 11,59 | MLS | Cometic | C4196-098 |
| 77 mm | 3,05 mm | 14,20 | MLS | Cometic | C4196-120 |
| 77 mm | 3,56 mm | 16,58 | MLS | Cometic | C4196-140 |
| 78 mm | 0,69 mm | 3,30 | MLS | Cometic | C4167-027 |
| 78 mm | 0,76 mm | 3,63 | MLS | Cometic | C4167-030 |
| 78 mm | 0,85 mm | 4,06 | MLS | Athena | 338114R |
| 78 mm | 0,91 mm | 4,35 | MLS | Cometic | C4167-036 |
| 78 mm | 1,02 mm | 4,87 | MLS | Cometic | C4167-040 |
| 78 mm | 1,14 mm | 5,45 | MLS | Cometic | C4167-045 |
| 78 mm | 1,30 mm | 6,21 | MLS | Cometic | C4167-051 |
| 78 mm | 1,42 mm | 6,79 | MLS | Cometic | C4167-056 |
| 78 mm | 1,52 mm | 7,26 | MLS | Cometic | C4167-060 |
| 78 mm | 1,68 mm | 8,03 | MLS | Cometic | C4167-066 |
| 78 mm | 1,78 mm | 8,51 | MLS | Cometic | C4167-070 |
| 78 mm | 1,91 mm | 9,13 | MLS | Cometic | C4167-075 |
| 78 mm | 2,03 mm | 9,70 | MLS | Cometic | C4167-080 |
| 78 mm | 2,13 mm | 10,18 | MLS | Cometic | C4167-084 |
| 78 mm | 2,18 mm | 10,42 | MLS | Cometic | C4167-086 |
| 78 mm | 2,34 mm | 11,18 | MLS | Cometic | C4167-092 |
| 78 mm | 2,49 mm | 11,90 | MLS | Cometic | C4167-098 |
| 78 mm | 3,05 mm | 14,57 | MLS | Cometic | C4167-120 |
| 78 mm | 3,56 mm | 17,01 | MLS | Cometic | C4167-140 |
| 79 mm | 0,69 mm | 3,38 | MLS | Cometic | C4197-027 |
| 79 mm | 0,76 mm | 3,73 | MLS | Cometic | C4197-030 |
| 79 mm | 0,81 mm | 3,97 | MLX | Cometic | C14134-032 |
| 79 mm | 0,91 mm | 4,46 | MLS | Cometic | C4197-036 |
| 79 mm | 1,02 mm | 5,00 | MLS | Cometic | C4197-040 |
| 79 mm | 1,02 mm | 5,00 | MLX | Cometic | C14134-040 |
| 79 mm | 1,14 mm | 5,59 | MLS | Cometic | C4197-045 |
| 79 mm | 1,30 mm | 6,37 | MLS | Cometic | C4197-051 |
| 79 mm | 1,42 mm | 6,96 | MLS | Cometic | C4197-056 |
| 79 mm | 1,52 mm | 7,45 | MLS | Cometic | C4197-060 |
| 79 mm | 1,68 mm | 8,23 | MLS | Cometic | C4197-066 |
| 79 mm | 1,78 mm | 8,72 | MLS | Cometic | C4197-070 |
| 79 mm | 1,91 mm | 9,36 | MLS | Cometic | C4197-075 |
| 79 mm | 2,03 mm | 9,95 | MLS | Cometic | C4197-080 |
| 79 mm | 2,13 mm | 10,44 | MLS | Cometic | C4197-084 |
| 79 mm | 2,18 mm | 10,69 | MLS | Cometic | C4197-086 |
| 79 mm | 2,34 mm | 11,47 | MLS | Cometic | C4197-092 |
| 79 mm | 2,49 mm | 12,21 | MLS | Cometic | C4197-098 |
| 79 mm | 3,05 mm | 14,95 | MLS | Cometic | C4197-120 |
| 79 mm | 3,56 mm | 17,45 | MLS | Cometic | C4197-140 |
Volume della guarnizione: lo spazio che la guarnizione lascia sopra ogni cilindro. Amplia la camera di combustione, e più è grande, più il rapporto di compressione scende. I valori si confrontano tra loro a parità di alesaggio della guarnizione.
Preparazione e montaggio
| Viteria | Motori | Coppia di serraggio |
| Viti testata di origine 90005-PM3-003, M11 |
D15Z1, D16Y8, D16Z6 | Non pubblicato |
| Prigionieri testata ARP ARP-208-4305 |
D16Y8 | 27 Nm, poi 54 Nm, poi 81 Nm |
Prima del montaggio, controllate la planarità della testata e del basamento con una riga e fate spianare se necessario. Nessuna di queste guarnizioni richiede pasta sigillante: Athena come Cometic le consegnano già rivestite.
| Prigionieri testata rinforzati ARP D16Y8 → |
Guida tecnica
Le tre costruzioni proposte
![]() |
MLS Athena Da due a cinque fogli di acciaio inox AISI 301, tagliati al laser, stampati e ribaditi. Attorno a ogni cilindro, un foglio ripiegato su se stesso, il Gas Stopper, concentra il serraggio sulla camera di combustione, mentre i rilievi garantiscono la tenuta dei passaggi di acqua e olio. I fogli esterni ricevono un rivestimento in due strati: il primo resiste alle alte temperature e compensa le piccole irregolarità del basamento e della testata, il secondo, a base di silicone, evita che la guarnizione si incolli allo smontaggio. È la scelta tutto acciaio di Athena, dal motore aspirato preparato alla sovralimentazione moderata. |
![]() |
MLS Cometic Più fogli di acciaio inox stampati e ribaditi. I fogli esterni portano rilievi attivi attorno a ogni cilindro e a ogni passaggio di fluido. La tenuta si ottiene con un carico di serraggio moderato e una deformazione dell'alesaggio limitata. È la scelta polivalente, dal motore aspirato preparato alla piccola sovralimentazione. |
![]() |
MLX Cometic La stessa base della MLS, con un foglio centrale piegato che forma una battuta attorno alla camera di combustione e un rivestimento ad alta temperatura. Il serraggio locale aumenta senza accrescere la deformazione dell'alesaggio. È la più resistente delle guarnizioni tutte in acciaio, da scegliere quando la sovralimentazione supera quanto tiene una MLS, in 79 mm. |
Scegliere alesaggio e spessore
L'alesaggio della guarnizione. L'MLS Athena esiste in 76, 77 e 78 mm, l'MLS Cometic in 75,5, 76, 77, 78 e 79 mm, l'MLX Cometic in 79 mm.
Lo spessore. Honda non pubblica lo spessore della guarnizione di origine. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.
| Il vostro obiettivo | Spessore da scegliere |
| Mantenere il rapporto di compressione di origine | Il valore più vicino allo spessore della guarnizione smontata |
| Testata spianata, recuperare l'altezza persa | Lo spessore della guarnizione smontata + quanto è stato asportato |
| Preparazione sovralimentata, far scendere il rapporto | Uno spessore superiore a quello della guarnizione smontata |
| Preparazione aspirata, far salire il rapporto | Uno spessore inferiore a quello della guarnizione smontata |
Con uno spessore più sottile di quello della guarnizione smontata, misurate con un comparatore la sporgenza dei pistoni dal basamento: è ciò che determina il gioco residuo tra pistone e testata.
I due marchi
| Athena S.p.A. è un costruttore italiano di guarnizioni e componenti motore, con sede e stabilimento principale ad Alonte, in Veneto. Il gruppo produce anche in Spagna, negli Stati Uniti, in Brasile e in India. Le sue guarnizioni multistrato sono montate in primo impianto da costruttori automobilistici, e la gamma da competizione è progettata e realizzata interamente in Italia. | |
| Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta motore, fondato nel 1989 e con sede a Concord, in Ohio. La sua specialità è la guarnizione realizzata su ordinazione, con l'alesaggio e lo spessore richiesti. Tutti i suoi prodotti sono fabbricati negli Stati Uniti, con materiali americani. |
Vantaggi rispetto alla guarnizione di origine
| Criterio | Guarnizione di origine 12251-P08-004 | Guarnizioni rinforzate |
| Costruzione | Multistrato in acciaio (MLS) | Acciaio inox multistrato |
| Alesaggio guarnizione | 76 mm | 75,5 a 79 mm |
| Spessori disponibili | Non pubblicato da Honda | 0,69 a 3,56 mm, 20 valori |
| Regolazione del rapporto di compressione | Nessuna | Tramite lo spessore scelto |
| Tenuta alla sovrapressione | Limitata alla potenza di serie | Progettata per la sovralimentazione |
Quando una guarnizione rinforzata diventa necessaria
- Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
- Cilindro rialesato oltre quanto copre l'alesaggio di 76 mm della guarnizione di origine
- Ricerca di un rapporto di compressione diverso da quello di origine, in aumento come in diminuzione
- Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
- Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| Acura EL | D16Y8 | 129 CV | 1996-2000 |
| Honda Civic V (EG, EH) | D15Z1 | 90, 94, 101 e 120 CV | 1991-1995 |
| Honda Civic V (EG, EH) | D16Z6 | 125 e 131 CV | 1991-1995 |
| Honda Civic VI (EJ, EK) | D16Y5 | 114 e 125 CV | 1995-2001 |
| Honda Civic VI (EJ, EK) | D16Y7 | 106 e 107 CV | 1995-2000 |
| Honda Civic VI (EJ, EK) | D16Y8 | 125 e 129 CV | 1995-2001 |
| Honda Civic VI Coupé (EJ, EM1) | D16Y5 | 117 CV | 1997-1999 |
| Honda Civic VI Coupé (EJ, EM1) | D16Y7 | 105 e 107 CV | 1996-2000 |
| Honda Civic VI Coupé (EJ, EM1) | D16Y8 | 118, 125 e 129 CV | 1996-2000 |
| Honda CRX III (EH, EG) | D16Y7 | 107 CV | 1995-1996 |
| Honda CRX III (EH, EG) | D16Y8 | 125 e 129 CV | 1992-1998 |
| Honda CRX III (EH, EG) | D16Z6 | 125 e 128 CV | 1992-1998 |
Codice OEM: 12251-P08-004 (D15Z1, D16Z6), 12251-P2J-004 (D16Y8).
Importante: i D15B e D16A6 SOHC delle Civic IV e V, così come i D16A1 e D16A9 DOHC, ricevono altre guarnizioni testata: non sono coperti da questa scheda.
Perché passare a una guarnizione rinforzata?
Una guarnizione rinforzata tiene dove quella di origine raggiunge il suo limite: a pressione di combustione più alta mantiene la sua forma invece di schiacciarsi.
Appena la potenza aumenta, turbo, compressore o rapporto di compressione elevato, la guarnizione della testata diventa l'anello debole della parte alta del motore. Passare alla rinforzata non è più una comodità ma una sicurezza: è ciò che evita la rottura e lo smontaggio della testata che ne consegue.
-
