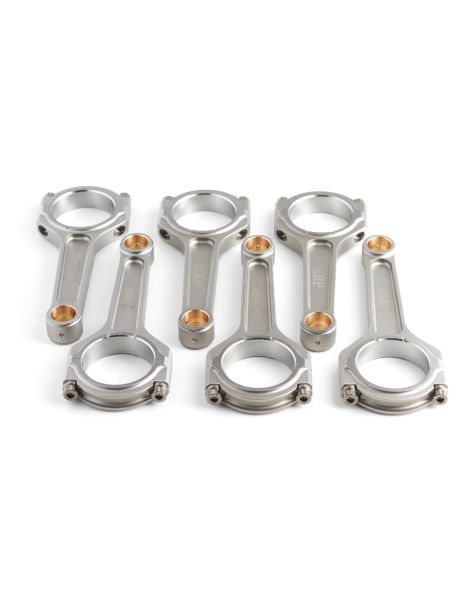

Bielas forjadas BMW - 2.8L / 3.0L / 3.2L / 3.5L 12V - M30B28 / M30B30 / M30B32 / M30B35 para pistones forjados

El motor BMW M30

El M30 es el gran seis cilindros en línea de BMW, apodado «Big Six», fabricado de 1968 a 1994. Con bloque de fundición, culata de aluminio y árbol de levas en cabeza accionado por cadena y dos válvulas por cilindro, equipó las berlinas y cupés de gama alta de la marca, de las Serie 5, 6 y 7 a los cupés E9. La familia cubre cuatro cilindradas que comparten la misma biela: M30B28 (2.8L), M30B30 (3.0L), M30B32 (3.2L) y M30B35 (3.5L).

Apreciado por su suavidad y longevidad, el M30 descansa sobre un cigüeñal robusto de siete apoyos que lo convierte en una excelente base de preparación. Su versión sobrealimentada (745i Turbo) y las variantes ALPINA muestran su potencial. Las bielas de origen siguen siendo, no obstante, el eslabón limitante en cuanto la potencia o el régimen aumentan sensiblemente.

Las bielas forjadas

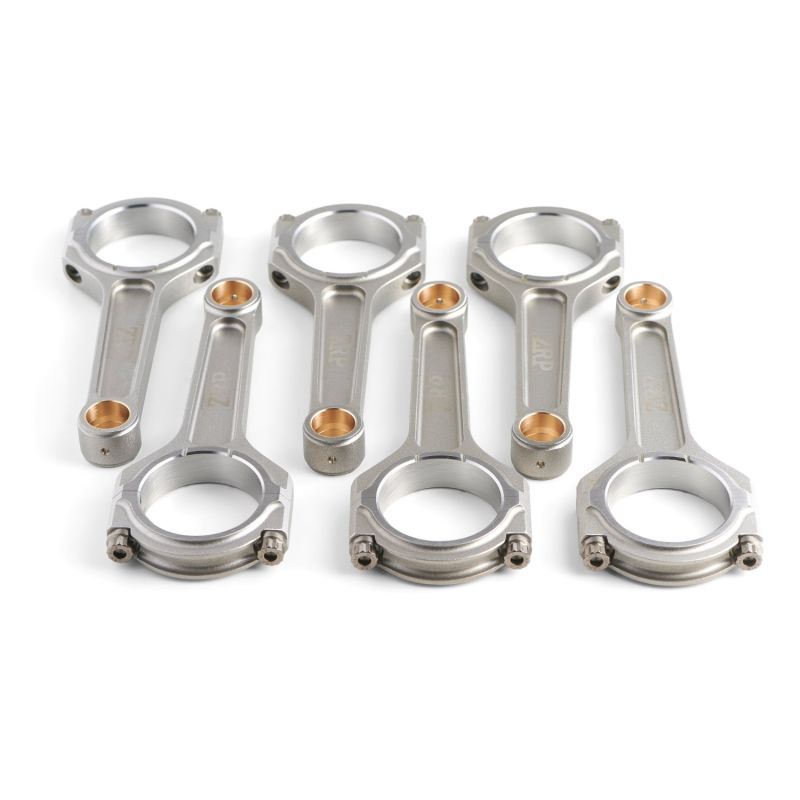

Mecanizadas en acero 4340 de alta resistencia y luego tratadas, estas bielas forjadas sustituyen a las bielas de origen del M30 para soportar sin flaquear las subidas de régimen y de presión de cilindro de una preparación. La forja orienta las fibras del metal y elimina las porosidades de la fundición: el resultado es una resistencia a la fatiga netamente superior y el margen de seguridad indispensable en cuanto sube la potencia.

Cada juego se controla y equilibra, y se entrega con tornillería ARP de altas prestaciones dimensionada para el par previsto. Junto con pistones forjados, estas bielas constituyen la base de un bloque inferior fiabilizado, capaz de soportar el uso intensivo y la competición.

Características técnicas de las bielas forjadas

Par de apriete y alargamiento

El comparador de alargamiento exige algo de método para cumplir su promesa. Los palpadores deben apoyar en el fondo de las huellas mecanizadas del tornillo, el instrumento mantenerse alineado y la misma mano realizar todas las mediciones de una serie: la repetibilidad del gesto es lo que da valor a la lectura. Se pone el reloj a cero con el tornillo libre, se aprieta y se vuelve a leer sin mover el apoyo. La cota obtenida debe caer dentro del rango de la tabla anterior, distinto para tornillos ARP 2000 y ARP L19 y fijado por el fabricante de la tornillería: son esos valores, y no una costumbre, los que dan fe en los doce tornillos de un M30. El par sigue siendo útil para aproximarse, pero depende demasiado del rozamiento de las roscas para servir de garantía; de ahí la preparación cuidada y el lubricante de montaje ARP. Las instrucciones del kit deciden en última instancia.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

Perfil en I. Con su sección central adelgazada, enmarcada por dos alas que dibujan la forma de «I», la biela conserva una gran rigidez con una masa contenida. El fabricante la concibe para las altas prestaciones y una gran durabilidad, y se adapta a las preparaciones del M30 que buscan ante todo un bloque inferior sólido.

¿Cómo elegir la tornillería de biela?

Un tornillo de biela es un resorte calibrado: se tensa para que mantenga la tapa cerrada, y su capacidad de permanecer tenso depende de su metalurgia. La designación da el límite elástico y la resistencia a la tracción; el tratamiento térmico, conducido en toda la sección, asegura su homogeneidad; el laminado de la rosca después del temple endurece el fondo del filete y mejora claramente la resistencia a la fatiga. Las designaciones también difieren en su comportamiento en presencia de humedad e hidrógeno. En este seis cilindros M30 hay dos grados disponibles en 3/8"-38 mm; elija según potencia y régimen, y apriete por alargamiento medido.

ARP 2000 es un acero forjado de baja aleación cuyo temple y revenido se conducen en masa: la resistencia a la tracción se sitúa en torno a 220 000 psi, es decir ~1 517 MPa. Su rosca, laminada después del tratamiento térmico, endurece la zona más frágil del tornillo y da una muy buena resistencia a la fatiga cíclica. El grado aguanta hasta 200 CV por cilindro en 3/8" y hasta 8 500 rpm: es el más habitual en circuito, trackday, drift, rally, drag y subida de montaña. En los seis cilindros M30 equipa la biela ZRP de perfil I en 3/8"-38 mm, sin ninguna limitación de almacenamiento.

L19 cambia de designación: aleación más rica, ciclo térmico más ajustado, y una resistencia a la tracción que alcanza unos 260 000 psi, es decir ~1 793 MPa, para 250 CV por cilindro en 3/8" y hasta 10 000 rpm. Apunta a las presiones de sobrealimentación muy altas, a los regímenes altos sostenidos y a las presiones de cámara elevadas, por tanto a las grandes potencias en drag, drift, rally y circuito, incluso en un M30 rehecho por completo. Su química tiene una consecuencia práctica: sensible a la corrosión y a la fragilización por hidrógeno, el L19 se almacena y se monta engrasado, al abrigo de la humedad.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP, marca griega de bielas forjadas de altas prestaciones, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. Disponibles en perfil en I o en H con tornillería ARP 2000 o L19, se diseñan y controlan en Grecia, y están probadas en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos

Estas bielas forjadas se adaptan a todos los seis cilindros en línea BMW M30, de 2.8 a 3.5 litros, que comparten la misma biela. La siguiente tabla recoge los modelos (con código de chasis), el código de motor, la potencia y los años:

Referencias OEM (por motor): M30B28, M30B30, M30B35 11 24 0 618 006 ; M30B32 11 24 1 260 306.

Por qué es la solución más económica

En estos seis cilindros ya clásicos, sustituir una biela de origen fatigada por una pieza nueva de origen es caro y no aporta ningún margen frente a un aumento de potencia.

Por un presupuesto comparable, montar bielas forjadas en acero 4340 cambia las reglas del juego: la pieza es nueva, más resistente que la de origen y diseñada para soportar par y régimen. Una inversión duradera en lugar de una simple reparación idéntica.

A igualdad de presupuesto: más fiabilidad, más potencial y verdadera tranquilidad para rodar fuerte. Ese es todo el interés de fiabilizar el M30 con bielas forjadas desde la apertura del bloque inferior.
