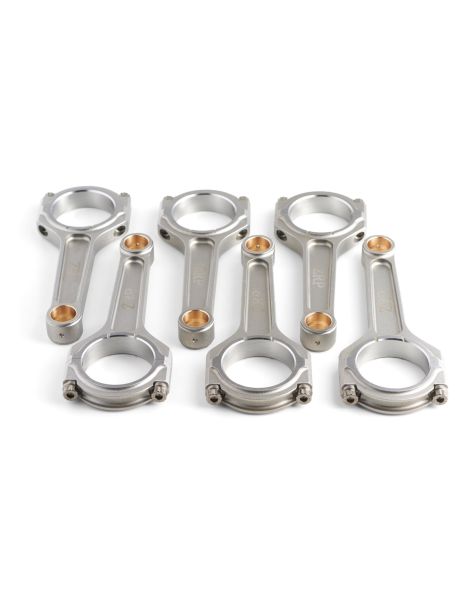

Bielles forgées BMW - 2.8L / 3.0L / 3.2L / 3.5L 12V - M30B28 / M30B30 / M30B32 / M30B35 pour pistons forgés

Le moteur BMW M30

Le M30 est le grand six-cylindres en ligne de BMW, surnommé « Big Six », produit de 1968 à 1994. Bloc en fonte, culasse en aluminium et arbre à cames en tête entraîné par chaîne, deux soupapes par cylindre : il a équipé les berlines et coupés haut de gamme de la marque, des Série 5, 6 et 7 aux coupés E9. La famille couvre quatre cylindrées qui partagent la même bielle : M30B28 (2.8L), M30B30 (3.0L), M30B32 (3.2L) et M30B35 (3.5L).

Réputé pour sa douceur et sa longévité, le M30 repose sur un vilebrequin robuste à sept paliers qui en fait une base de choix pour la préparation. Sa version suralimentée (745i Turbo) et les déclinaisons ALPINA illustrent son potentiel. Les bielles d’origine restent toutefois le maillon limitant dès que la puissance ou le régime augmentent nettement.

Les bielles forgées

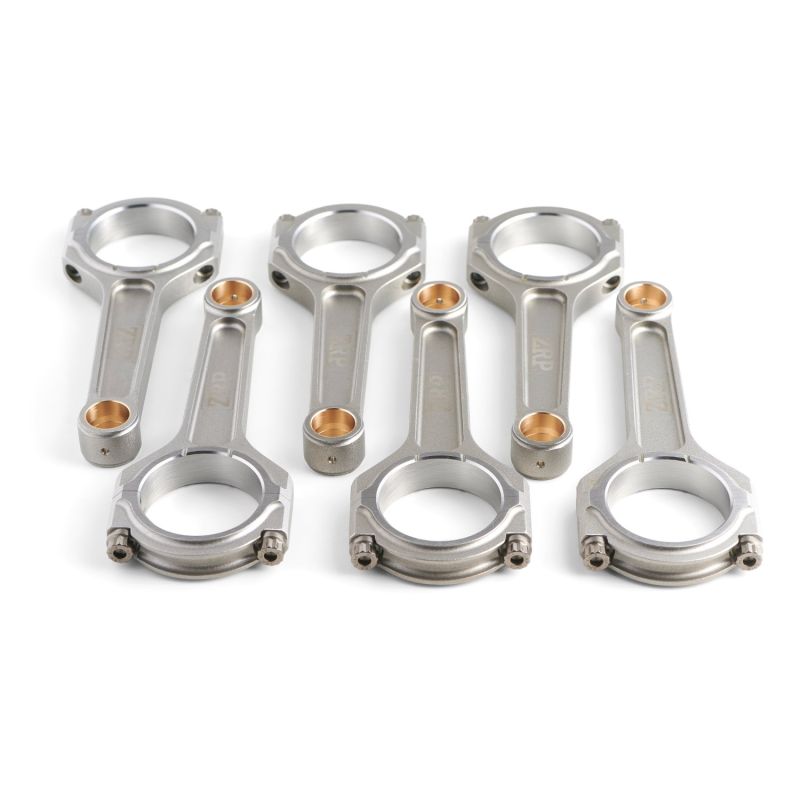

Usinées dans un acier 4340 à haute résistance puis traitées, ces bielles forgées remplacent les bielles d’origine du M30 pour encaisser sans faiblir les montées en régime et en pression cylindre d’une préparation. Le forgeage oriente les fibres du métal et supprime les porosités du moulage : il en résulte une résistance à la fatigue nettement supérieure et la marge de sécurité indispensable dès que la puissance augmente.

Chaque jeu est contrôlé et équilibré, puis livré avec une visserie ARP haute performance dimensionnée pour le couple visé. Associées à des pistons forgés, ces bielles constituent la base d’un bas moteur fiabilisé, apte à endurer l’usage intensif comme la compétition.

Caractéristiques techniques des bielles forgées

Couple de serrage et allongement

Le comparateur d’allongement demande un minimum de méthode pour tenir sa promesse. Les touches doivent porter au fond des empreintes usinées dans la vis, l’outil rester bien aligné, et la même main effectuer toutes les mesures d’une même série : c’est la répétabilité du geste qui donne sa valeur au relevé. On remet le cadran à zéro sur la vis libre, on serre, puis on relit sans déplacer l’appui. La cote obtenue doit tomber dans la plage du tableau ci-dessus, distincte pour les vis ARP 2000 et pour les ARP L19, et fixée par le fabricant de la visserie : ce sont ces valeurs, et non une habitude, qui font foi sur les douze vis d’un M30. Le couple reste utile pour approcher, mais il dépend trop du frottement des filets pour servir de garantie ; d’où la préparation soignée et le lubrifiant de montage ARP. La notice du kit tranche en dernier ressort.

Guide technique

Acier forgé 4340 : qu’est-ce que c’est ?

Les profils de bielle

Profil I. Sa section centrale amincie, bordée de deux semelles qui dessinent la forme en « I », permet à la bielle de garder une rigidité élevée tout en limitant sa masse. Conçue par le fabricant pour la haute performance et une longue durabilité, elle répond aux préparations du M30 qui visent d’abord un bas moteur solide.

Comment choisir sa visserie de bielle ?

Une vis de bielle est un ressort calibré : on la tend pour qu’elle maintienne le chapeau fermé, et sa capacité à rester tendue dépend de sa métallurgie. La nuance donne la limite élastique et la résistance à la traction ; le traitement thermique, mené dans toute la section, en assure l’homogénéité ; le roulage des filets après trempe écrouit le fond de filet et fait gagner nettement en tenue à la fatigue. Les nuances diffèrent aussi par leur comportement en présence d’humidité et d’hydrogène. Sur ce six cylindres M30, deux grades sont disponibles en 3/8"-38 mm ; choisissez d’après la puissance et le régime, puis serrez à l’allongement mesuré.

ARP 2000 est un acier faiblement allié corroyé, dont la trempe et le revenu sont conduits dans la masse : la résistance à la traction s’établit autour de 220 000 psi, soit ~1 517 MPa. Les filets, roulés après traitement thermique, écrouissent la zone la plus fragile de la vis et donnent une très bonne endurance en fatigue cyclique. Le grade tient jusqu’à 200 ch par cylindre en 3/8" et jusqu’à 8 500 tr/min : c’est le plus courant en circuit, trackday, drift, rallye, drag et course de côte. Sur les six cylindres M30, il équipe la bielle ZRP profil I en 3/8"-38 mm, sans aucune contrainte de stockage.

L19 change de nuance : alliage plus riche, cycle thermique plus serré, et une résistance à la traction qui atteint environ 260 000 psi, soit ~1 793 MPa, pour 250 ch par cylindre en 3/8" et jusqu’à 10 000 tr/min. Il vise les très fortes pressions de suralimentation, les hauts régimes soutenus et les pressions cylindre élevées, donc les grosses puissances en drag, drift, rallye et circuit, y compris sur un M30 refait de fond en comble. Sa chimie a une conséquence pratique : sensible à la corrosion et à la fragilisation par l’hydrogène, le L19 se stocke et se monte huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Proposées en profil I ou H avec visserie ARP 2000 ou L19, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules

Ces bielles forgées équipent l’ensemble des six-cylindres BMW M30, de 2.8 à 3.5 litres, qui partagent la même bielle. Le tableau ci-dessous récapitule les modèles (avec code châssis), le code moteur, la puissance et les millésimes :

Références OEM (par moteur) : M30B28, M30B30, M30B35 11 24 0 618 006 ; M30B32 11 24 1 260 306.

Pourquoi c’est la solution la plus économique ?

Sur ces six-cylindres désormais anciens, remplacer une bielle d’origine fatiguée par une pièce neuve d’origine coûte cher et n’apporte aucune marge supplémentaire face à une hausse de puissance.

Pour un budget comparable, monter des bielles forgées en acier 4340 change la donne : la pièce est neuve, plus résistante que l’origine et taillée pour encaisser couple et régime. Un investissement durable plutôt qu’une simple remise en état.

À budget équivalent : plus de fiabilité, plus de potentiel et une vraie sérénité pour rouler fort. Tout l’intérêt de fiabiliser le M30 avec des bielles forgées dès l’ouverture du bas moteur.
