Kit ressorts soupapes renforcés BMW M30B35

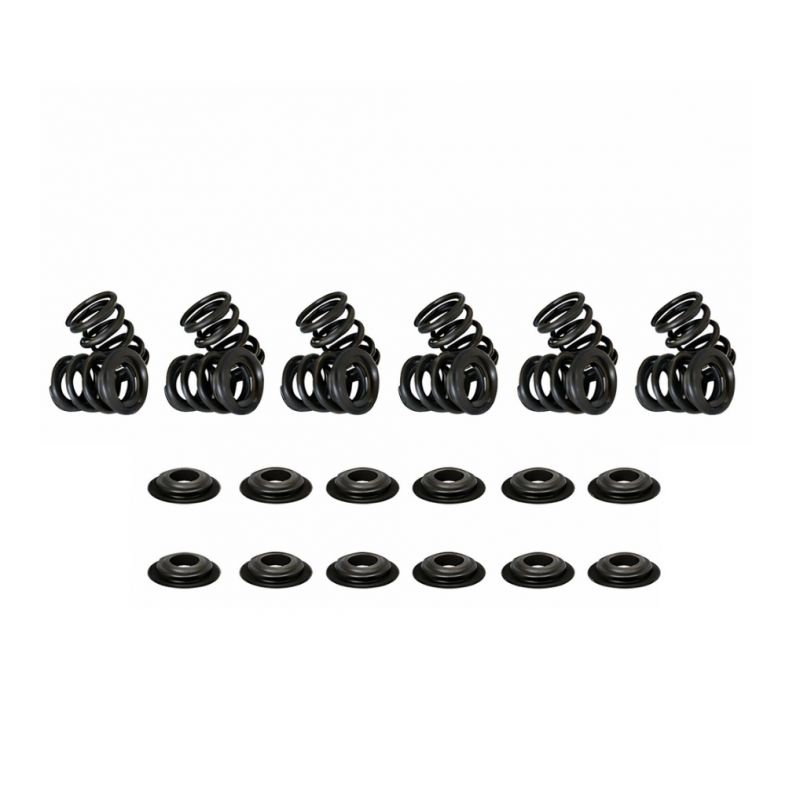

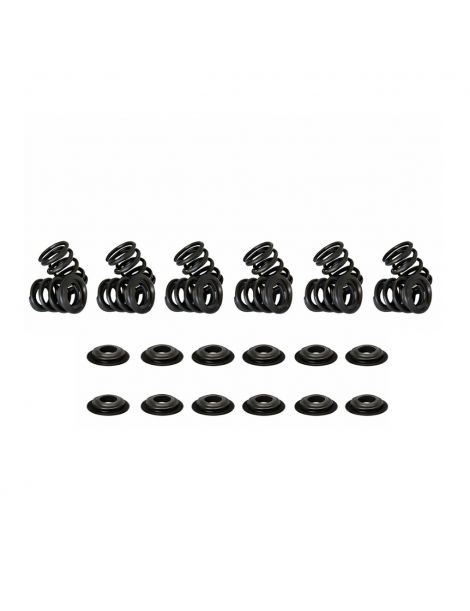

Kit de 12 ressorts de soupapes doubles renforcés avec 12 coupelles supérieures pour le six cylindres BMW 3.5 L 12V M30B35.
- Marques : CATCAMS
- Moteur : M30B35 (3.5 L 12V)
- Ressorts : doubles
- Contenu : ressorts et coupelles supérieures
Le six cylindres 3.5 L 12V M30B35 de BMW
Le M30B35 est le six cylindres en ligne de 3,5 litres et 12 soupapes qui équipe les BMW 635CSi, 535i et 735i, ainsi que la Rayton Fissore Magnum 3.5. Un arbre à cames unique en tête commande les douze soupapes par des culbuteurs, avec un ressort double sur chacune.
En série, chaque soupape reçoit un ressort double, une coupelle supérieure, une coupelle inférieure et des demi-lunes à trois gorges, sous un culbuteur. Le kit remplace les ressorts et les coupelles supérieures : coupelles inférieures et demi-lunes d'origine restent en place.
Kit ressorts de soupapes renforcés CATCAMS
Sans ressort, pas de retour de soupape : il la ramène sur le siège et garde le culbuteur appuyé sur la came. En haut du compte-tours, la masse mobile est dure à maîtriser : un ressort faible laisse la soupape s'affoler, jusqu'au contact avec le piston.
Le jeu CATCAMS rassemble 12 ressorts doubles PAC-D95009 et 12 coupelles supérieures 99326/H : un de chaque par soupape du M30B35. Chaque ressort double associe un PAC-E95009 extérieur à un PAC-I95009 intérieur.
Caractéristiques techniques des kits ressorts
| Référence | Marque | Ressorts | Ø extérieur / intérieur | Charge au siège | Charge en levée | Raideur | Levée maxi | Contenu du kit |
|---|---|---|---|---|---|---|---|---|
| PAC-D95009*12+99326/H*12 | CATCAMS | Doubles | Ext. 30,7 / 23,2 mm | 12 ressorts doubles, 12 coupelles supérieures |
Montage des kits ressorts
| Élément | Origine BMW | Kit ressorts renforcés |
|---|---|---|
| Ressort | 11 34 1 714 768 + 11 34 1 714 767 | Spécifique au kit : PAC-D95009 (CATCAMS) |
| Coupelle supérieure | 11 34 1 713 412 | Spécifique au kit : 99326/H (CATCAMS) |
| Coupelle inférieure | 11 34 1 713 413 | D'origine conservée |
| Demi-lunes | 11 34 1 710 975 | D'origine conservées |
Le kit comprend 12 ressorts doubles PAC-D95009, chacun formé d'un ressort extérieur PAC-E95009 et d'un ressort intérieur PAC-I95009, ainsi que 12 coupelles supérieures 99326/H. Coupelles inférieures et demi-lunes d'origine sont conservées. Le ressort extérieur mesure 43,6 mm à vide et 17,7 mm à spires jointives, le ressort intérieur 39,2 mm et 15,4 mm.
Courbe de charge du ressort extérieur PAC-E95009 :
Courbe de charge du ressort intérieur PAC-I95009 :
La hauteur de montage est mesurée soupape fermée, d'une coupelle à l'autre ; la charge d'un ressort ne se comprend qu'avec la cote correspondante. Quand on rectifie les sièges, cet intervalle grandit et l'effort diminue, chaque millimètre ajouté retranchant la valeur de la raideur en newtons. Après usinage, relevez la cote aux 12 soupapes et reportez-la sur les courbes.
| CATCAMS | |
|---|---|
| Hauteur de montage | |
| Charge au siège à cette hauteur |
Guide technique
Les marques proposées
| Derrière CATCAMS se trouve la société belge Cat Cams N.V., qui étudie des profils de came pour la compétition et expédie ses arbres à l'étranger. Une rectifieuse numérique lui permet de tailler des lobes inclinés ; les ressorts de soupapes de la marque visent les arbres du BTCC et des 24 Heures du Mans. |
Comment faire son choix
Avec un ressort plus ferme, la soupape suit mieux le profil de la came à haut régime : arbre plus pointu, rupteur plus haut ou turbo deviennent envisageables sans affolement. Pour chacun de ses ressorts, CATCAMS publie la courbe de charge en fonction de la hauteur, reproduite ci-dessus : relevez votre hauteur de montage et lisez-y la charge.
| Critère | À retenir |
|---|---|
| Choisir la charge | C'est la hauteur de montage obtenue sur votre culasse qui fixe la charge au siège : elle se lit sur les courbes du ressort extérieur et du ressort intérieur, dont les efforts s'ajoutent puisqu'ils travaillent ensemble. Tenez compte du profil de came, du régime recherché et d'un turbo éventuel, sans chercher davantage de charge qu'il n'en faut : l'excès fatigue cames et culbuteurs pour rien. Aucune charge n'est donnée par CATCAMS pour les ressorts d'origine, si bien qu'un gain en pourcentage ne peut pas être annoncé. Plus la culasse est travaillée, plus ce relevé compte. |
| Ressort simple ou double | Comme à l'origine, chaque soupape garde un ressort double ; ici l'extérieur est le PAC-E95009 et l'intérieur le PAC-I95009. La structure ne bouge pas : seuls changent ressorts ainsi que coupelles supérieures. |
Quand des ressorts renforcés deviennent nécessaires
- Une came plus vive que celle de série
- Un rupteur relevé par la préparation
- Un turbo greffé sur le six cylindres
- Une culasse retravaillée pour rouler en circuit ou en rallye
- Des ressorts fatigués ou des soupapes qui flottent avant même la zone rouge
Compatibilité véhicules
| Modèle | Code moteur | Puissance | Années |
|---|---|---|---|
| BMW 635CSi (E24) | M30B35 | 211-218 ch | 1988-1989 |
| BMW 535i, M535i (E28) | M30B35 | 218 ch | 1985-1987 |
| BMW 735i (E32) | M30B35 | 211 ch | 1989-1992 |
| BMW 535i (E34) | M30B35 | 211-218 ch | 1988-1993 |
| Rayton Fissore Magnum 3.5 | M30B35 | 1988-1989 |
Référence OEM (ressort de soupape) : 11 34 1 714 768 (ressort extérieur) et 11 34 1 714 767 (ressort intérieur).
Pensez aux soupapes
Culasse déposée : profitez-en pour vérifier les guides de soupapes et les soupapes elles-mêmes, aussi bien d'admission que d'échappement, qui devront composer avec des ressorts plus fermes.
-
