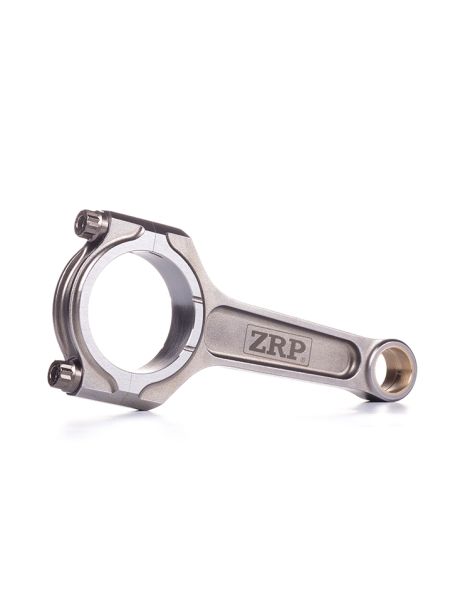

Bielles forgées BMW M70B50 M70B54 pour pistons forgés

Le moteur BMW M70B50 M70B54

Le M70 est le premier V12 de BMW de l'ère moderne, lancé en 1987. Bloc et culasses en aluminium, simple arbre à cames en tête et deux soupapes par cylindre, il adopte une gestion dédoublée : chaque rangée de six cylindres dispose de son propre calculateur. Le M70B50 cube 5,0 litres (4988 cm³, alésage 84 mm, course 75 mm) pour 300 ch ; la gamme se prolonge par une évolution 5,4 litres, désignée M70B54 par les préparateurs, plus généreuse en couple.

Ce douze cylindres équipe les BMW Série 7 750i et 750iL (E32 puis E38) et les Série 8 850i et 850Ci (E31), ainsi que les ALPINA B12 5.0. Réputé d'une grande douceur de fonctionnement, le bloc gagne à recevoir un attelage mobile renforcé dès que l'on vise la fiabilité à haut kilométrage ou la préparation : le passage en bielles forgées sécurise le bas moteur et autorise une montée en puissance maîtrisée.

Les bielles forgées

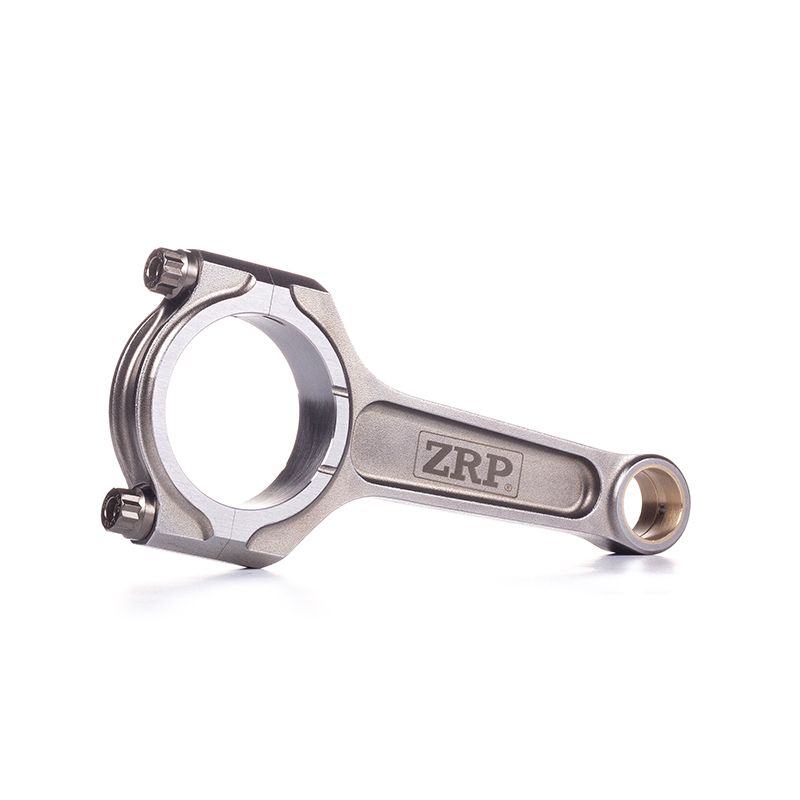

La matière fait tout : ces bielles sont forgées dans un acier 4340 à haute résistance, dont le fibrage suit la forme de la pièce, puis usinées et appariées. Le bas moteur du V12 M70 y gagne la fiabilité qui lui manque dès que la puissance dépasse les valeurs d’usine. Un passage en pistons forgés, une montée en régime, une hausse de la pression de suralimentation ou un gain de cylindrée sortent la bielle de série de son domaine ; la ZRP profil I, 499 g pour un entraxe de 135 mm et une tête de 48 mm, prend le relais sur les douze cylindres.

Ces bielles sont faites pour les moteurs préparés, en suralimentation par turbocompresseur comme par compresseur volumétrique, et couvrent toutes les disciplines : rallye, drift, drag, circuit et roulage, course de côte, time attack. Elles accompagnent les préparations Stage 2, Stage 3 et Stage 4+, jusqu’au bloc de compétition. Sur un douze cylindres, l’homogénéité de masse d’une bielle à l’autre compte autant que la résistance.

Caractéristiques techniques des bielles forgées BMW M70B50 M70B54

Couple de serrage et allongement

Douze bielles, vingt-quatre vis : sur un V12 comme le M70, une seule vis serrée hors plage suffit à condamner le moteur entier. Une vis restée sous la valeur prescrite perd sa précharge dès que l’effort d’inertie s’inverse : le chapeau se soulève, le plan de joint se dégrade, le coussinet est maté, le jeu s’ouvre et le palier concerné devient le point faible du bloc. Une vis serrée au-dessus de la plage pose un problème différent mais tout aussi grave : elle s’allonge de façon permanente, ne conserve plus de tension utile et travaille en fatigue, alors que la surcharge déforme le logement de coussinet et ovalise la tête de bielle. La bonne pratique consiste donc à relever l’allongement de chaque vis, une par une, en respectant strictement les valeurs du tableau ci-dessous, publiées par le fabricant de la visserie et distinctes pour l’ARP 2000 et l’ARP L19 en 3/8". Le comparateur d’allongement est la méthode de référence, le lubrifiant de montage ARP est obligatoire et la notice du kit prévaut toujours.

Guide technique

Acier forgé 4340 : qu'est-ce que c'est ?

Les profils de bielle

Profil en I. Section centrale fine et masse réduite : la bielle en I limite l'inertie et autorise des régimes élevés. C'est le profil de prédilection des moteurs modernes, des préparations rallye et des blocs poussés en régime, drift et time attack en tête. C'est le profil retenu pour ce kit M40 / M43.

Comment choisir sa visserie de bielle ?

La performance d’une vis de bielle vient de sa métallurgie, pas de son apparence. La nuance de l’alliage fixe la limite élastique et la résistance à la traction ; le traitement thermique, conduit dans la masse, garantit la même dureté du cœur à la peau ; le roulage des filets, effectué après ce traitement, écrouit le fond de filet et repousse loin l’amorce de fatigue. Enfin, la stabilité chimique décide de la façon de stocker et de monter la vis. Ce V12 reçoit sa visserie en 3/8"-38 mm, dans deux grades ; choisissez selon la puissance et le régime visés, puis serrez à l’allongement mesuré, jamais au couple seul.

ARP 2000 (résistance à la traction d’environ 220 000 psi, soit ~1 517 MPa) demeure le standard haute performance. Son dimensionnement se raisonne par cylindre et selon le diamètre de vis : environ 200 ch par cylindre en 3/8", pour des régimes admis jusqu’à 8 500 tr/min. Il couvre aussi bien le circuit, le trackday, le drift, le rallye, le drag que la course de côte, en conjuguant robustesse, fiabilité et polyvalence, sans contrainte de stockage.

ARP L19 (résistance à la traction d’environ 260 000 psi, soit ~1 793 MPa) est destiné aux moteurs poussés à l’extrême : forte pression de suralimentation, hauts régimes soutenus et pression cylindre élevée. Ses seuils atteignent environ 250 ch par cylindre en 3/8", pour des régimes admis jusqu’à 10 000 tr/min, sur les préparations grosse puissance en drag, drift, rallye et circuit. Sensible à la corrosion et à la fragilisation par l’hydrogène, il doit être stocké et monté huilé, à l’abri de l’humidité.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP : marque grecque de bielles forgées hautes performances, fabriquées par Drakos Engineering à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée pour rester fiable à haut régime. Disponibles ici en profil en I et livrées avec visserie ARP 2000 ou ARP L19, elles sont conçues et contrôlées en Grèce, et utilisées en rallye, sur circuit comme en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules du moteur BMW M70B50 M70B54

Les modèles listés ci-dessous reçoivent le moteur BMW M70B50 M70B54. Vérifiez le diamètre d’axe de piston ainsi que l’entraxe de bielle avant de valider votre panier.

Référence OEM : 11 24 1 729 487.

Pourquoi c'est la solution la plus économique ?

Quand une bielle d’origine casse sur ce genre de moteur, la remise en état est lourde : il faut remplacer les bielles ET les pistons, presque toujours abîmés dans le même incident, contrôler le vilebrequin et les coussinets, parfois reprendre le bloc. Sur un douze cylindres, la facture d’un simple retour à l’état d’usine atteint vite un niveau difficile à assumer.

À budget équivalent, voire inférieur, un jeu de bielles forgées en acier 4340 associé à des pistons forgés apporte une fiabilité et une marge de sécurité sans comparaison, et ouvre un vrai potentiel d’évolution de la puissance. C’est la solution retenue par les préparateurs européens depuis plus de quinze ans, sur les gros blocs comme sur les petits.

À budget égal : plus de fiabilité, plus de potentiel et plus de longévité pour les douze cylindres.
