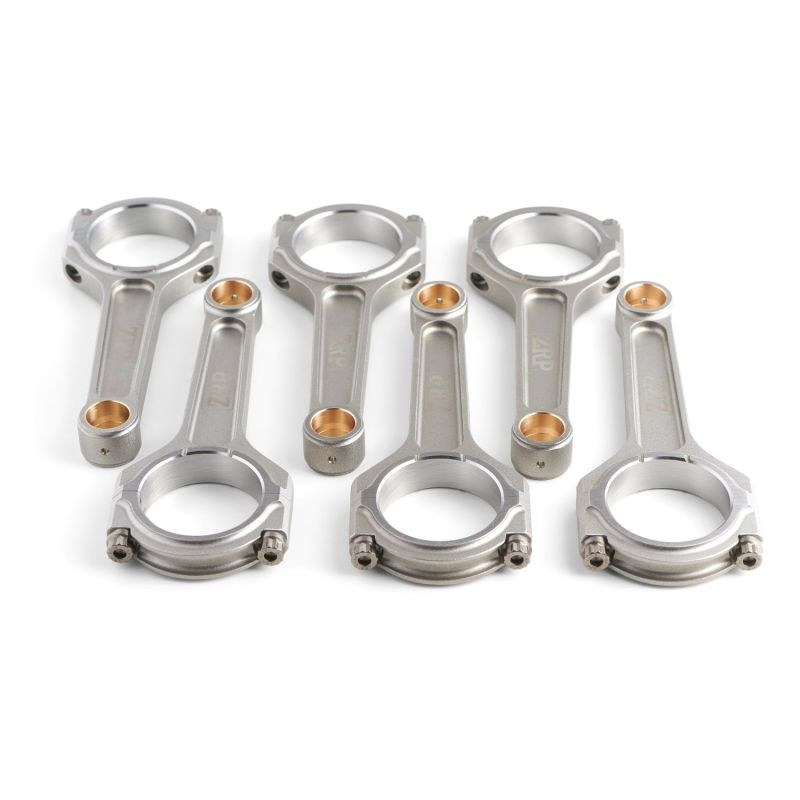

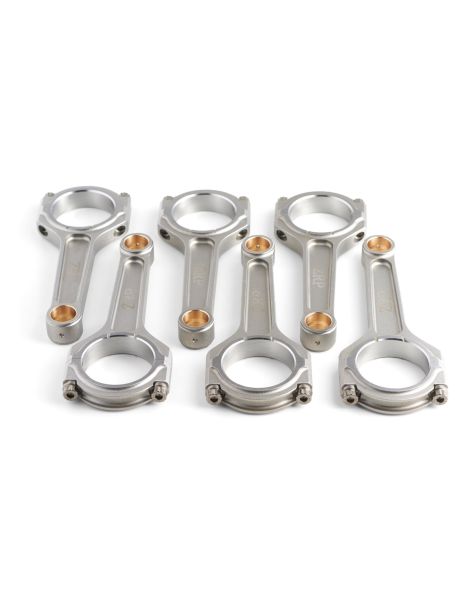

Gesmede drijfstangen BMW - 2.8L / 3.0L / 3.2L / 3.5L 12V - M30B28 / M30B30 / M30B32 / M30B35 voor gesmede zuigers

De BMW M30 motor

De M30 is de grote zes-in-lijn van BMW, bijgenaamd “Big Six”, gebouwd van 1968 tot 1994. Met een gietijzeren blok, een aluminium cilinderkop en een kettinggedreven bovenliggende nokkenas met twee kleppen per cilinder dreef hij de topklasse-sedans en -coupés van het merk aan, van de 5-, 6- en 7-serie tot de E9-coupés. De familie omvat vier cilinderinhouden die dezelfde drijfstang delen: M30B28 (2.8L), M30B30 (3.0L), M30B32 (3.2L) en M30B35 (3.5L).

Geroemd om zijn soepelheid en lange leven, draait de M30 op een robuuste krukas met zeven lagers, wat hem een uitstekende tuningbasis maakt. Zijn drukgevulde versie (745i Turbo) en de ALPINA-afgeleiden tonen zijn potentieel. De originele drijfstangen blijven echter de beperkende schakel zodra vermogen of toerental flink stijgen.

De gesmede drijfstangen

Vervaardigd uit hoogwaardig 4340-staal en vervolgens warmtebehandeld, vervangen deze gesmede drijfstangen de originele drijfstangen van de M30 om de hogere toerentallen en cilinderdrukken van een opbouw moeiteloos te verdragen. Het smeden richt de vezelstructuur van het metaal en verwijdert gietporositeit: het resultaat is een duidelijk hogere vermoeiingssterkte en de noodzakelijke veiligheidsmarge zodra het vermogen stijgt.

Elke set wordt gecontroleerd en uitgebalanceerd en geleverd met hoogwaardige ARP-bouten, afgestemd op het beoogde koppel. In combinatie met gesmede zuigers vormen deze drijfstangen de basis van een betrouwbaarder onderblok, bestand tegen intensief gebruik en competitie.

Technische specificaties van de gesmede drijfstangen

Aanhaalmoment en rek

Een rekmeter vraagt enige methode om zijn belofte waar te maken. De tasters moeten in de gefreesde putjes van de bout rusten, het instrument moet uitgelijnd blijven en dezelfde hand hoort alle metingen van een reeks te doen: de herhaalbaarheid van de handeling geeft de meting haar waarde. Zet de klok op nul bij de onbelaste bout, haal aan en lees opnieuw af zonder de steun te verplaatsen. De verkregen maat moet binnen het bereik van de tabel hierboven vallen, apart voor ARP 2000- en ARP L19-bouten en vastgesteld door de boutenfabrikant: die waarden, en geen gewoonte, zijn bepalend voor de twaalf bouten van een M30. Het moment blijft nuttig om te benaderen, maar hangt te sterk af van draadwrijving om als garantie te dienen; vandaar de zorgvuldige voorbereiding en het ARP-montagesmeermiddel. De handleiding van de kit beslist in laatste instantie.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

I-Beam-profiel. Met zijn slankere middensectie kiest de I-beam-drijfstang voor laag gewicht en een uitstekende verhouding tussen stijfheid en massa. Het is het meest voorkomende profiel, perfect geschikt voor BMW M30-projecten, van een betrouwbaarder gemaakte motor tot hoge vermogens.

Hoe kies je je drijfstangbouten?

Een drijfstangbout is een gekalibreerde veer: hij wordt gespannen om de kap gesloten te houden, en zijn vermogen om gespannen te blijven hangt af van zijn metallurgie. De staalsoort geeft de rekgrens en de treksterkte; de warmtebehandeling, door de hele doorsnede gevoerd, maakt hem gelijkmatig; het rollen van de schroefdraad na het harden verstevigt de draadvoet en verbetert de vermoeiingssterkte duidelijk. Soorten verschillen ook in hun gedrag bij vocht en waterstof. Op deze M30-zescilinder zijn twee kwaliteiten beschikbaar in 3/8"-38 mm; kies naar vermogen en toerental, en zet daarna vast op gemeten rek.

ARP 2000 is een gesmeed laaggelegeerd staal waarvan harding en ontlating door de massa worden gevoerd: de treksterkte komt rond 220 000 psi, dus ~1 517 MPa. De schroefdraad, na de warmtebehandeling gerold, verstevigt de zwakste zone van de bout en geeft een zeer goede weerstand tegen cyclische vermoeiing. De kwaliteit houdt tot 200 pk per cilinder in 3/8" en tot 8 500 t/min: het is de meest gebruikte op circuit, trackday, drift, rally, drag en heuvelklim. Op de M30-zescilinders zit hij op de ZRP-drijfstang met I-profiel in 3/8"-38 mm, zonder enige opslagbeperking.

L19 wisselt van staalsoort: rijkere legering, strakkere thermische cyclus, en een treksterkte die ongeveer 260 000 psi bereikt, dus ~1 793 MPa, voor 250 pk per cilinder in 3/8" en tot 10 000 t/min. Hij richt zich op zeer hoge laaddruk, langdurig hoge toerentallen en hoge cilinderdruk, dus op grote vermogens in drag, drift, rally en circuit, ook op een volledig herbouwde M30. Zijn chemie heeft een praktisch gevolg: gevoelig voor corrosie en waterstofverbrossing wordt L19 geolied opgeslagen en gemonteerd, beschermd tegen vocht.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP, Grieks merk van hoogwaardige gesmede drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Verkrijgbaar in I-Beam of H-Beam met ARP 2000- of L19-bouten, worden ze ontworpen en gecontroleerd in Griekenland en beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit

Deze gesmede drijfstangen passen op alle BMW M30 zes-in-lijn motoren, van 2.8 tot 3.5 liter, die dezelfde drijfstang delen. De onderstaande tabel geeft de modellen (met chassiscode), de motorcode, het vermogen en de bouwjaren weer:

OEM-referenties (per motor): M30B28, M30B30, M30B35 11 24 0 618 006 ; M30B32 11 24 1 260 306.

Waarom dit de meest economische oplossing is

Bij deze inmiddels klassieke zes-in-lijn motoren is het vervangen van een vermoeide originele drijfstang door een nieuw origineel onderdeel duur en biedt het geen extra marge tegen een vermogenstoename.

Voor een vergelijkbaar budget verandert het monteren van gesmede 4340-stalen drijfstangen alles: het onderdeel is nieuw, sterker dan origineel en gemaakt om koppel en toerental te verdragen. Een duurzame investering in plaats van een identieke reparatie.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel en echte gemoedsrust om hard te rijden. Dat is precies de meerwaarde van het betrouwbaarder maken van de M30 met gesmede drijfstangen zodra het onderblok open is.
