Bielle forgiate BMW - 2.8L / 3.0L / 3.2L / 3.5L 12V - M30B28 / M30B30 / M30B32 / M30B35 per pistoni forgiati

Il motore BMW M30

Il M30 è il grande sei cilindri in linea di BMW, soprannominato «Big Six», prodotto dal 1968 al 1994. Con monoblocco in ghisa, testata in alluminio e albero a camme in testa comandato a catena con due valvole per cilindro, ha equipaggiato le berline e le coupé di fascia alta del marchio, dalle Serie 5, 6 e 7 alle coupé E9. La famiglia copre quattro cilindrate che condividono la stessa biella: M30B28 (2.8L), M30B30 (3.0L), M30B32 (3.2L) e M30B35 (3.5L).

Apprezzato per la dolcezza e la longevità, il M30 poggia su un albero motore robusto a sette supporti che ne fa un'eccellente base di preparazione. La sua versione sovralimentata (745i Turbo) e le declinazioni ALPINA ne mostrano il potenziale. Le bielle di serie restano tuttavia l'anello debole non appena la potenza o il regime aumentano sensibilmente.

Le bielle forgiate

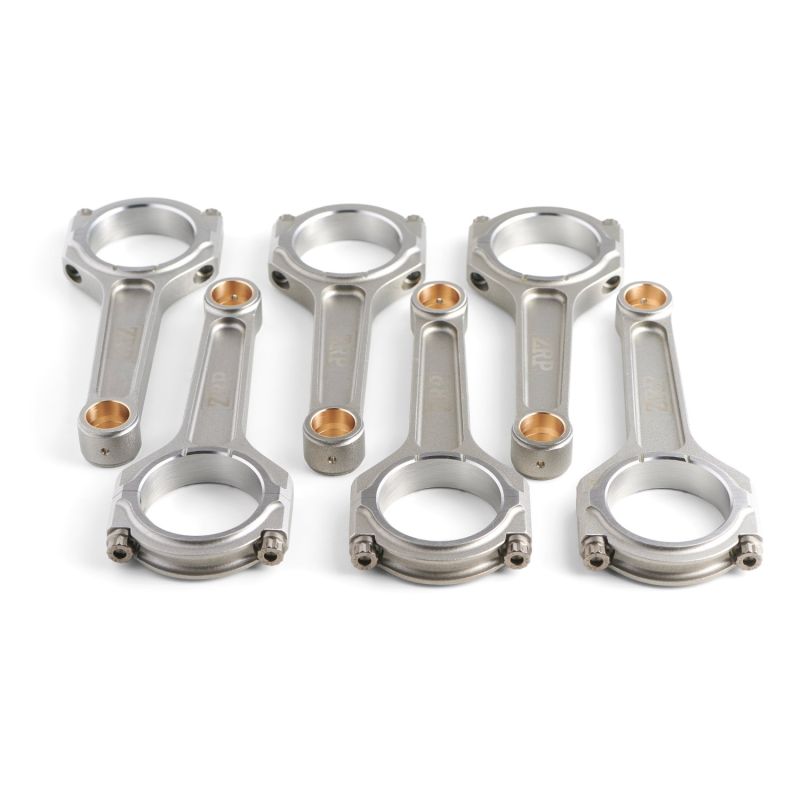

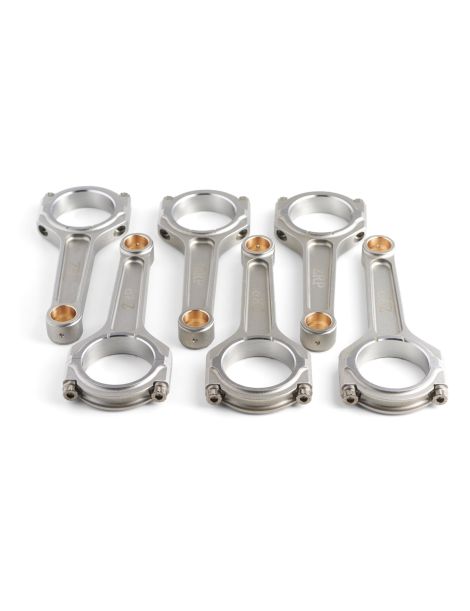

Lavorate in acciaio 4340 ad alta resistenza e poi trattate, queste bielle forgiate sostituiscono le bielle di serie del M30 per sopportare senza cedimenti gli aumenti di regime e di pressione del cilindro di una preparazione. La forgiatura orienta le fibre del metallo ed elimina le porosità della fusione: il risultato è una resistenza a fatica nettamente superiore e il margine di sicurezza indispensabile non appena la potenza aumenta.

Ogni kit è controllato ed equilibrato, poi fornito con viteria ARP ad alte prestazioni dimensionata per la coppia prevista. Abbinate a pistoni forgiati, queste bielle costituiscono la base di un monoblocco affidabilizzato, capace di sopportare l'uso intensivo e la competizione.

Caratteristiche tecniche delle bielle forgiate

Coppia di serraggio e allungamento

Il comparatore di allungamento richiede un minimo di metodo per mantenere la promessa. I tastatori devono appoggiare in fondo alle impronte lavorate nella vite, lo strumento restare allineato e la stessa mano eseguire tutte le misure di una serie: è la ripetibilità del gesto a dare valore al rilievo. Si azzera il quadrante sulla vite libera, si serra, poi si rilegge senza spostare l’appoggio. La quota ottenuta deve rientrare nel campo della tabella qui sopra, distinto per le viti ARP 2000 e per le ARP L19 e fissato dal produttore della viteria: sono questi valori, non un’abitudine, a fare fede sulle dodici viti di un M30. La coppia resta utile per avvicinarsi, ma dipende troppo dall’attrito dei filetti per servire da garanzia; da qui la preparazione accurata e il lubrificante di montaggio ARP. Il foglio del kit decide in ultima istanza.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

Profilo I-Beam. Con la sezione centrale assottigliata, racchiusa tra due ali che disegnano la forma a «I», la biella mantiene un’elevata rigidità contenendo la massa. Il costruttore la progetta per le alte prestazioni e una lunga durata, ed è adatta alle preparazioni del M30 che cercano prima di tutto una parte bassa del motore solida.

Come scegliere la viteria di biella?

Una vite di biella è una molla calibrata: la si tende perché tenga chiuso il cappello, e la sua capacità di restare in tensione dipende dalla metallurgia. La designazione dà il limite elastico e la resistenza alla trazione; il trattamento termico, condotto in tutta la sezione, ne assicura l’omogeneità; la rullatura della filettatura dopo la tempra incrudisce il fondo del filetto e migliora nettamente la tenuta a fatica. Le designazioni differiscono anche per il comportamento in presenza di umidità e idrogeno. Su questo sei cilindri M30 sono disponibili due classi in 3/8"-38 mm; scegliete in base a potenza e regime, poi serrate sull’allungamento misurato.

ARP 2000 è un acciaio fucinato debolmente legato, con tempra e rinvenimento condotti in massa: la resistenza alla trazione si attesta intorno a 220 000 psi, ossia ~1 517 MPa. La filettatura, rullata dopo il trattamento termico, incrudisce la zona più fragile della vite e dà un’ottima tenuta a fatica ciclica. La classe tiene fino a 200 CV per cilindro in 3/8" e fino a 8 500 giri/min: è la più diffusa in pista, trackday, drift, rally, drag e cronoscalata. Sui sei cilindri M30 equipaggia la biella ZRP profilo I in 3/8"-38 mm, senza alcun vincolo di stoccaggio.

L19 cambia designazione: lega più ricca, ciclo termico più stretto, e una resistenza alla trazione che raggiunge circa 260 000 psi, ossia ~1 793 MPa, per 250 CV per cilindro in 3/8" e fino a 10 000 giri/min. Mira alle pressioni di sovralimentazione molto elevate, ai regimi alti prolungati e alle pressioni in camera elevate, quindi alle grandi potenze in drag, drift, rally e pista, anche su un M30 rifatto da zero. La sua chimica ha una conseguenza pratica: sensibile alla corrosione e all’infragilimento da idrogeno, il L19 va stoccato e montato oliato, al riparo dall’umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP, marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Disponibili in profilo I-Beam o H-Beam con viteria ARP 2000 o L19, sono progettate e controllate in Grecia e collaudate nel rally, in circuito e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli

Queste bielle forgiate si adattano a tutti i sei cilindri in linea BMW M30, da 2.8 a 3.5 litri, che condividono la stessa biella. La tabella seguente riepiloga i modelli (con codice telaio), il codice motore, la potenza e gli anni:

Riferimenti OEM (per motore): M30B28, M30B30, M30B35 11 24 0 618 006 ; M30B32 11 24 1 260 306.

Perché è la soluzione più economica

Su questi sei cilindri ormai classici, sostituire una biella di serie affaticata con un pezzo nuovo originale è costoso e non offre alcun margine di fronte a un aumento di potenza.

A parità di budget, montare bielle forgiate in acciaio 4340 cambia le carte in tavola: il pezzo è nuovo, più resistente dell'originale e pensato per sopportare coppia e regime. Un investimento duraturo anziché una semplice riparazione identica.

A budget equivalente: più affidabilità, più potenziale e vera tranquillità per spingere forte. È tutto l'interesse di affidabilizzare il M30 con bielle forgiate fin dall'apertura del monoblocco.
