Bielle forgiate BMW - 3.0L 24V - N52B30 per pistoni forgiati

Il motore BMW N52B30

Il N52B30 è il sei cilindri in linea aspirato da 2.996 cm³ prodotto da BMW dal 2005 al 2013. Unisce un blocco composito in magnesio e alluminio a una testata bialbero, al Double-VANOS e all’alzata variabile Valvetronic, che consente di eliminare la valvola a farfalla. Erede del M54, ha equipaggiato buona parte della gamma, dalla compatta 130i alle berline 530i.

Le sue quote (alesaggio 85 mm, corsa 88 mm) e la potenza da 218 a 272 CV secondo le versioni lo rendono elastico ma decisamente amante dei regimi alti, apprezzato per la linearità e per il timbro del sei in linea. È questo carattere che invita a prepararlo: aspirazione, scarico, riprogrammazione, alberi a camme, fino ai kit compressore o turbo che riscrivono del tutto la curva di coppia.

Appena la pressione in camera sale, il gruppo di serie mostra i suoi limiti. Le bielle originali sono dimensionate per un aspirato di serie; con una sovralimentazione aggiunta o un limitatore più alto si deformano prima di tutto il resto e portano con sé il basamento. Una serie stampata in acciaio 4340, appaiata in peso e serrata con viteria ARP, restituisce il margine necessario per sfruttare quelle preparazioni senza accorciare la vita del motore.

Le bielle forgiate

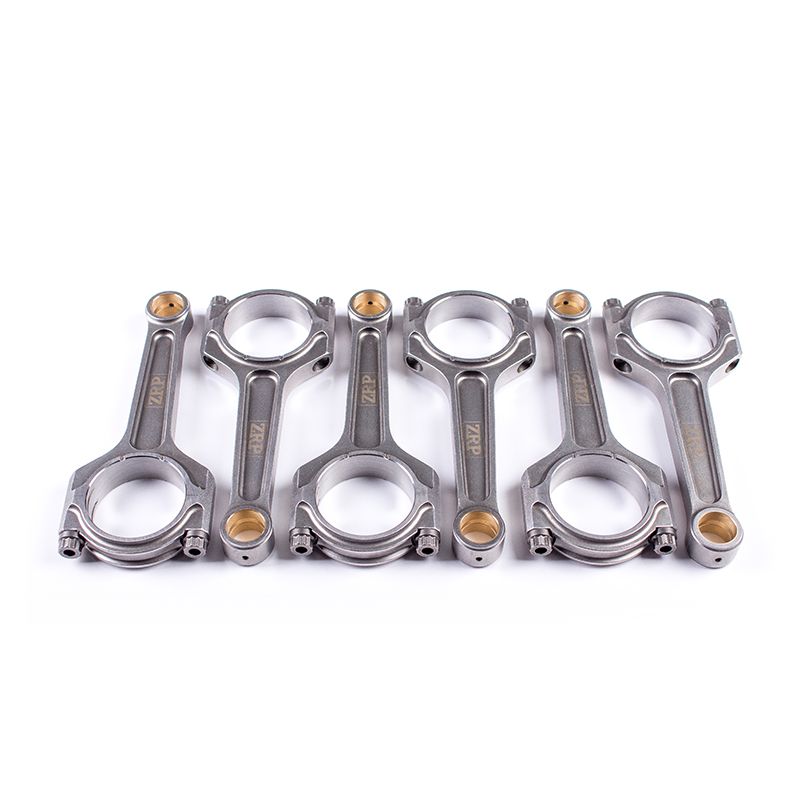

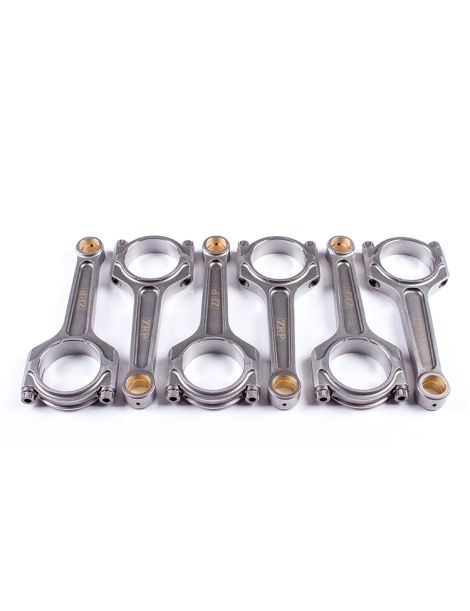

Le bielle stampate mantengono le quote del N52B30 ma cambiano completamente materia e procedimento: un lingotto di acciaio 4340 viene compresso sotto pressa, orientando la fibratura nel senso dei carichi, e il corpo viene poi lavorato su tutte le facce. Ogni serie di sei è quindi pesata e appaiata perché l’equilibratura dell’albero resti intatta.

Il profilo I qui scelto privilegia una massa alternativa ridotta, coerente con un sei in linea che ama girare alto: meno inerzia a ogni inversione di moto, quindi meno carico sulle bronzine a fine corsa. La viteria si sceglie tra ARP 2000 e ARP L19 (resistenza a trazione di circa 260.000 psi, ovvero ~1.793 MPa) secondo il carico previsto, con coppia di serraggio e allungamento di controllo propri di ciascun grado.

Queste bielle coprono gli usi sportivi del N52: rally, pista e track day, drift, drag, salita e time attack. Mettono in sicurezza le preparazioni Stage 2, Stage 3 e Stage 4+, in particolare le conversioni a compressore o turbo, dove la pressione in camera non ha più nulla a che vedere con quella di un aspirato di serie.

Caratteristiche tecniche

ZRP: Piede di biella diritto, non conico.

Coppia di serraggio e allungamento

Il riferimento resta la misurazione dell'allungamento della vite (stretch gauge) raccomandata dal costruttore; in caso di discrepanza, prevalgono le istruzioni del kit. Le coppie valgono per un montaggio con lubrificante ARP.

Guida tecnica

L'acciaio 4340 nel dettaglio

Il profilo della biella

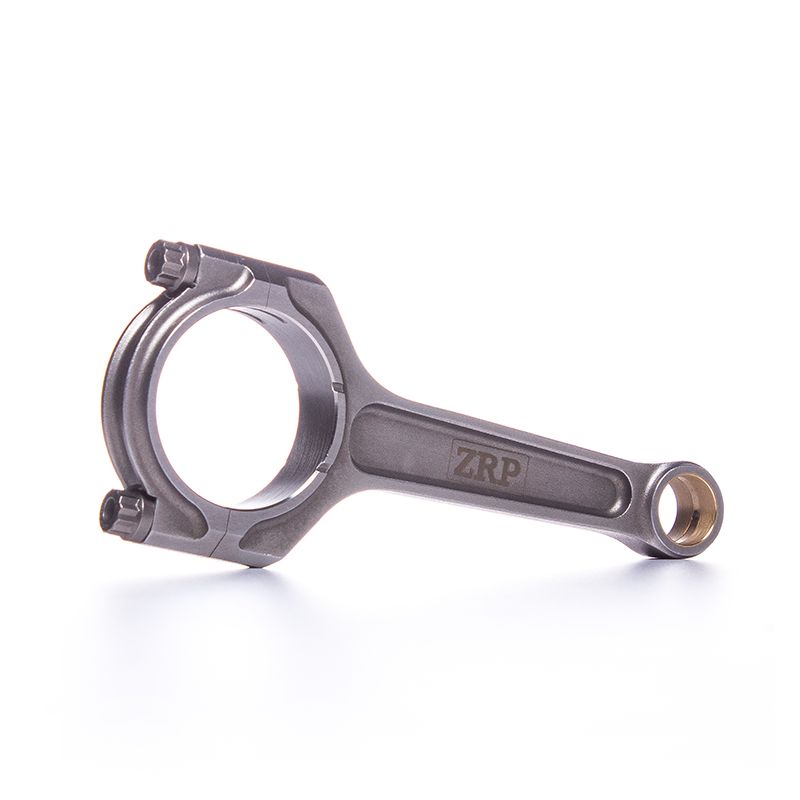

Profilo I / I-Beam Affiancata da due ali che le danno la forma a «I», la sezione centrale assottigliata garantisce alla biella un’elevata rigidità senza appesantirla. Il costruttore la progetta per le alte prestazioni e una lunga durata, e si adatta alle preparazioni del N52B30 che puntano anzitutto sulla solidità della parte bassa del motore.

Come scegliere la viteria di biella?

La vite di biella determina tutta la tenuta dell'insieme. Questo kit è proposto con due qualità di viteria ARP.

	ARP 2000 Referenza versatile, senza particolari vincoli di stoccaggio. In 3/8" regge fino a circa 200 CV per cilindro e 8.500 giri/min, un campo che copre la grande maggioranza degli impieghi: dalla pista al drift, passando per rally, drag e cronoscalata.
	ARP L19 Pensata per i motori spinti al massimo: regimi alti e costanti e forti pressioni di combustione. In 3/8" punta a circa 250 CV per cilindro e 10.000 giri/min, terreno delle preparazioni più estreme. La sua sensibilità alla corrosione e all'idrogeno impone stoccaggio e montaggio oliati.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP, marchio greco di bielle forgiate ad alte prestazioni, progettate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Qui disponibili nel profilo I con viteria ARP 2000 o L19, sono progettate e controllate in Grecia e collaudate nel rally, in circuito e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli

Questa tabella riunisce i veicoli motorizzati con il BMW 3.0L 24V N52B30. Misurate il diametro dello spinotto e l’interasse prima dell’ordine per escludere ogni errore di montaggio.

Riferimento OEM: 11 24 7 547 835 (jusqu'à 09/2006)

Perché è la soluzione più economica

Una biella che cede su un sei in linea non si ripara: segna l’albero motore, incide il carter e rovina almeno un cilindro. Il preventivo supera allora di molto il prezzo di una serie di bielle stampate, senza contare le ore di officina e il fermo del veicolo.

Il momento più conveniente per montarle è quando il motore è già smontato durante la preparazione: la manodopera è condivisa con i pistoni forgiati e con il resto del basamento. Su un N52B30 spinto è la spesa che protegge tutto l’investimento e che permette di usare l’intero arco di regimi senza pensieri.
