Bielas forjadas BMW - 3.0L 24V - N52B30 para pistones forjados

El motor BMW N52B30

El N52B30 es el seis cilindros en línea atmosférico de 2.996 cm³ que BMW fabricó de 2005 a 2013. Combina un bloque compuesto de magnesio y aluminio con una culata de doble árbol, Double-VANOS y el mando de alzada variable Valvetronic, que permite suprimir la mariposa de gases. Sucesor del M54, equipó gran parte de la gama, desde el compacto 130i hasta las berlinas 530i.

Sus cotas (diámetro 85 mm, carrera 88 mm) y su potencia de 218 a 272 CV según la versión lo hacen flexible pero claramente aficionado a los regímenes altos, apreciado por su linealidad y por el timbre de un seis en línea. Ese carácter invita a prepararlo: admisión, línea de escape, reprogramación, árboles de levas, hasta kits de compresor o turbo que reescriben por completo su curva de par.

En cuanto sube la presión en cámara, el conjunto de serie muestra sus límites. Las bielas de origen están dimensionadas para un atmosférico de serie; con una sobrealimentación añadida o un corte más alto se deforman antes que nada y se llevan el tren alternativo consigo. Un juego forjado en acero 4340, emparejado en peso y apretado con tornillería ARP, devuelve el margen necesario para explotar esas preparaciones sin acortar la vida del motor.

Las bielas forjadas

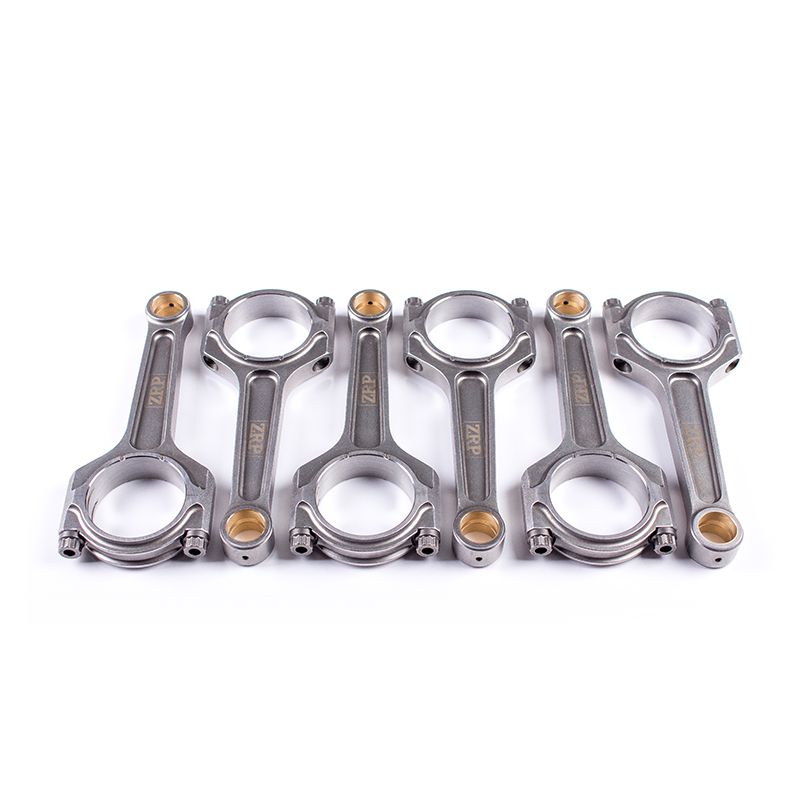

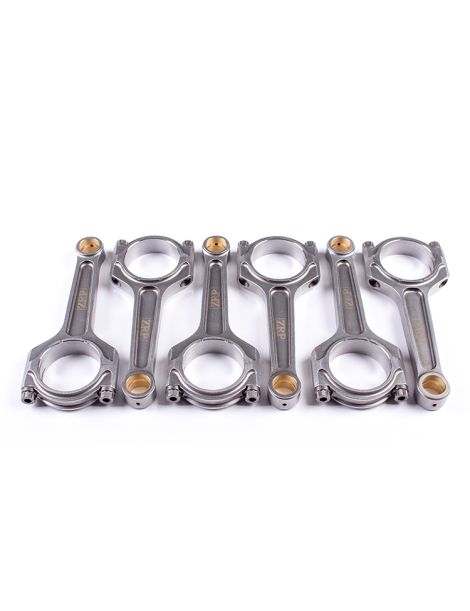

Las bielas forjadas conservan las cotas del N52B30 pero cambian por completo de materia y de proceso: un tocho de acero 4340 se comprime bajo prensa, lo que orienta la fibra del metal en el sentido de los esfuerzos, y después el cuerpo se mecaniza en todas sus caras. Cada juego de seis se pesa y se empareja para que el equilibrado del cigüeñal quede intacto.

El perfil en I elegido aquí prioriza una masa alterna baja, coherente con un seis en línea al que le gusta girar alto: menos inercia en cada cambio de sentido y, por tanto, menos carga sobre los cojinetes al final de la carrera. La tornillería se elige entre ARP 2000 y ARP L19 (resistencia a la tracción de aproximadamente 260.000 psi, es decir ~1.793 MPa) según la carga prevista, con su propio par de apriete y su alargamiento de control.

Estas bielas cubren los usos deportivos del N52: rally, circuito y rodadas, drift, drag, subida en cuesta y time attack. Aseguran las preparaciones Stage 2, Stage 3 y Stage 4+, en particular las conversiones a compresor o turbo, donde la presión en cámara no tiene nada que ver con la de un atmosférico de serie.

Características técnicas

ZRP: Pie de biela recto, no cónico.

Par de apriete y alargamiento

La referencia sigue siendo la medición del alargamiento del tornillo (stretch gauge) recomendada por el fabricante; en caso de discrepancia, prevalecen las instrucciones del kit. Los pares corresponden a un montaje con lubricante ARP.

Guía técnica

El acero 4340 en detalle

El perfil de biela

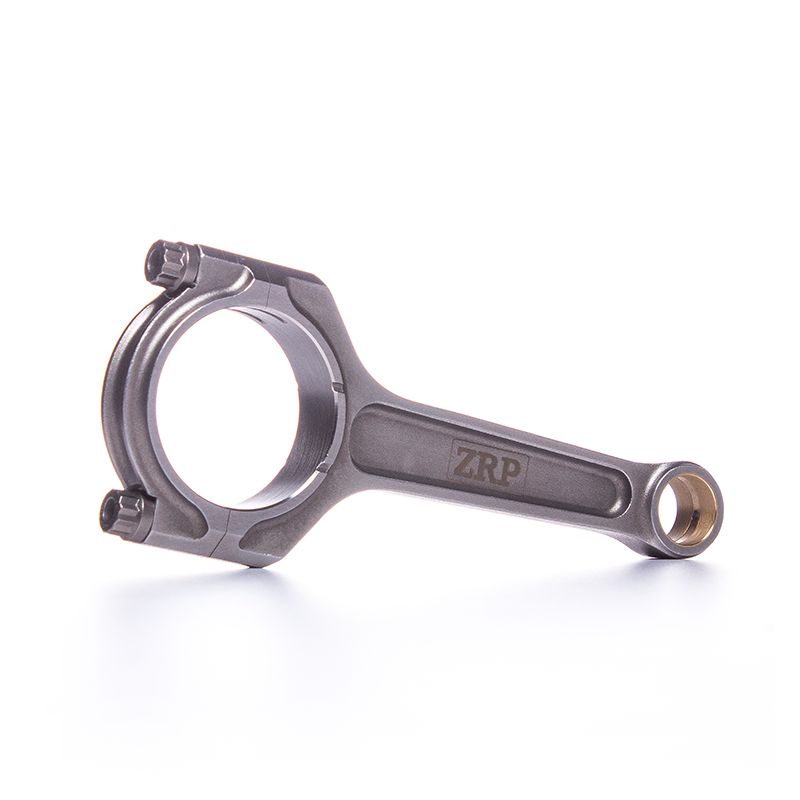

Perfil en I / I-Beam Flanqueada por dos alas que le dan su forma en «I», su sección central más fina proporciona a la biela una gran rigidez sin añadir peso. El fabricante la diseña para altas prestaciones y una gran durabilidad, y se adapta a las preparaciones del N52B30 que buscan ante todo la solidez de la parte baja del motor.

¿Cómo elegir la tornillería de biela?

El tornillo de biela condiciona toda la resistencia del conjunto. Este kit se ofrece con dos calidades de tornillería ARP.

	ARP 2000 Referencia polivalente, sin limitaciones particulares de almacenamiento. En 3/8" admite hasta unos 200 CV por cilindro y 8.500 rpm, un rango que abarca la gran mayoría de usos: circuito, drift, rally, drag o subida de montaña.
	ARP L19 Pensada para motores llevados al máximo: regímenes altos sostenidos y fuertes presiones de combustión. En 3/8" apunta a unos 250 CV por cilindro y 10.000 rpm, terreno de las preparaciones más extremas. Su sensibilidad a la corrosión y al hidrógeno exige almacenarla y montarla engrasada.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

ZRP, marca griega de bielas forjadas de altas prestaciones, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. Aquí disponibles en el perfil I con tornillería ARP 2000 o L19, se diseñan y controlan en Grecia, y están probadas en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos

Esta tabla reúne los vehículos motorizados por el BMW 3.0L 24V N52B30. Mida el diámetro del bulón y la distancia entre centros antes del pedido para descartar cualquier error de montaje.

Referencia OEM: 11 24 7 547 835 (jusqu'à 09/2006)

Por qué es la solución más económica

Una biela que cede en un seis en línea no se repara: marca el cigüeñal, muerde el bloque y arruina al menos un cilindro. El presupuesto supera entonces con mucho el precio de un juego de bielas forjadas, sin contar las horas de taller y la inmovilización del coche.

El momento más rentable para montarlas es cuando el motor ya está desmontado durante la preparación: la mano de obra se comparte con los pistones forjados y con el resto del tren alternativo. En un N52B30 exigido, es el gasto que protege toda la inversión y permite usar todo el rango de vueltas sin reservas.
