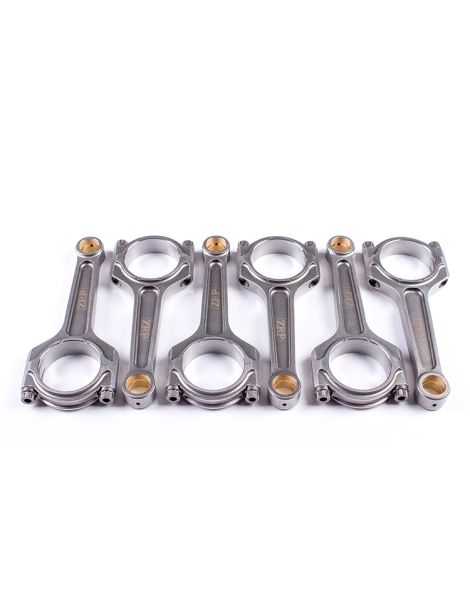

Bielles forgées BMW - 3.0L 24V - N52B30 pour pistons forgés

Le moteur BMW N52B30

Le N52B30 est le six-cylindres en ligne atmosphérique de 2 996 cm³ produit par BMW de 2005 à 2013. Il associe un bloc composite magnésium-aluminium, une culasse à double arbre à cames, le Double-VANOS et la commande de levée variable Valvetronic, qui permet de supprimer le papillon des gaz. Successeur du M54, il a équipé une large part de la gamme, de la compacte 130i aux berlines 530i.

Ses cotes (alésage 85 mm, course 88 mm) et sa puissance de 218 à 272 ch selon les versions en font un moteur souple mais franchement amateur de hauts régimes, apprécié pour sa linéarité et sa sonorité de six-en-ligne. C’est ce caractère qui pousse à le préparer : admission, ligne d’échappement, reprogrammation, arbres à cames, jusqu’aux kits compresseur ou turbo qui transforment complètement sa courbe de couple.

Dès que la pression cylindre grimpe, l’embiellage de série montre ses limites. Les bielles d’origine sont dimensionnées pour un atmosphérique de série ; sous suralimentation ajoutée ou à régime relevé, elles se déforment avant tout le reste et emmènent le bas moteur avec elles. Un jeu forgé en acier 4340, apparié en poids et serré en visserie ARP, redonne la réserve nécessaire pour exploiter ces préparations sans réduire la durée de vie du moteur.

Les bielles forgées

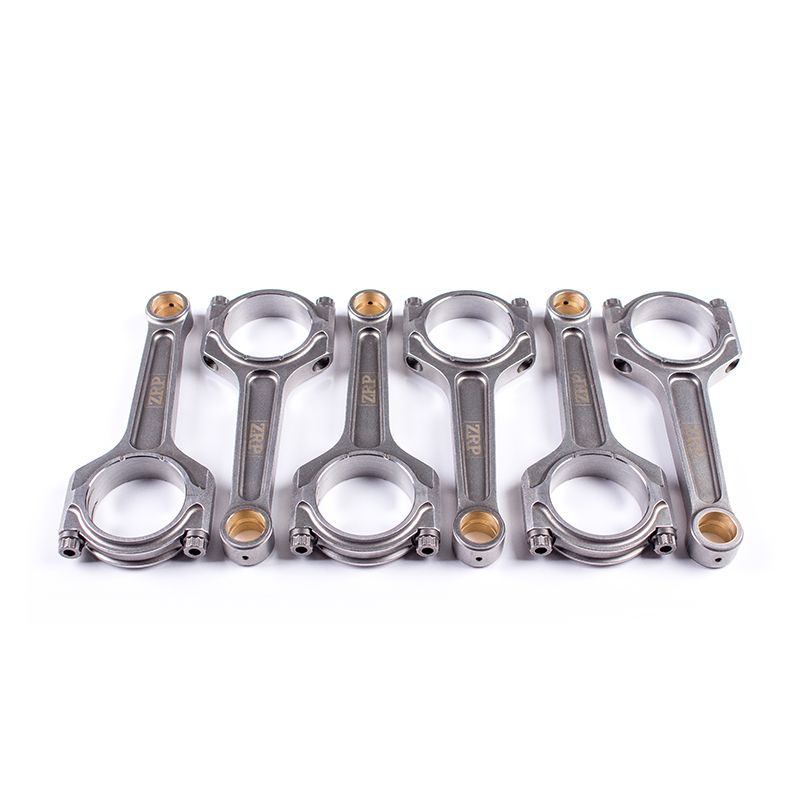

Les bielles forgées reprennent les cotes du N52B30 mais changent complètement de matière et de procédé : un lopin d’acier 4340 est comprimé sous presse, ce qui oriente le fibrage du métal dans le sens des efforts, puis le corps est usiné sur toutes ses faces. Chaque jeu de six est ensuite pesé et apparié afin que l’équilibrage du vilebrequin reste intact.

Le profil I retenu ici privilégie une masse alternative faible, cohérente avec un six-en-ligne qui aime tourner haut : moins d’inertie à chaque changement de sens, donc moins de charge sur les paliers en fin de course. La visserie se choisit entre ARP 2000 et ARP L19 (résistance à la traction d'environ 260 000 psi, soit ~1 793 MPa) selon la charge visée, chaque grade ayant son propre couple de serrage et son allongement de contrôle.

Ces bielles couvrent les usages sportifs du N52 : rallye, circuit et roulage, drift, drag, course de côte et time attack. Elles sécurisent les préparations Stage 2, Stage 3 et Stage 4+, notamment les conversions compresseur ou turbo, où la pression cylindre n’a plus rien à voir avec celle d’un atmosphérique d’origine.

Caractéristiques techniques

ZRP : Pied de bielle droit, non conique.

Couple de serrage et allongement

La référence reste la mesure d'allongement de vis (stretch gauge) recommandée par le fabricant ; en cas d'écart, la notice du kit fait foi. Les couples valent pour un montage au lubrifiant ARP.

Guide technique

L'acier 4340 en détail

Le profil de bielle

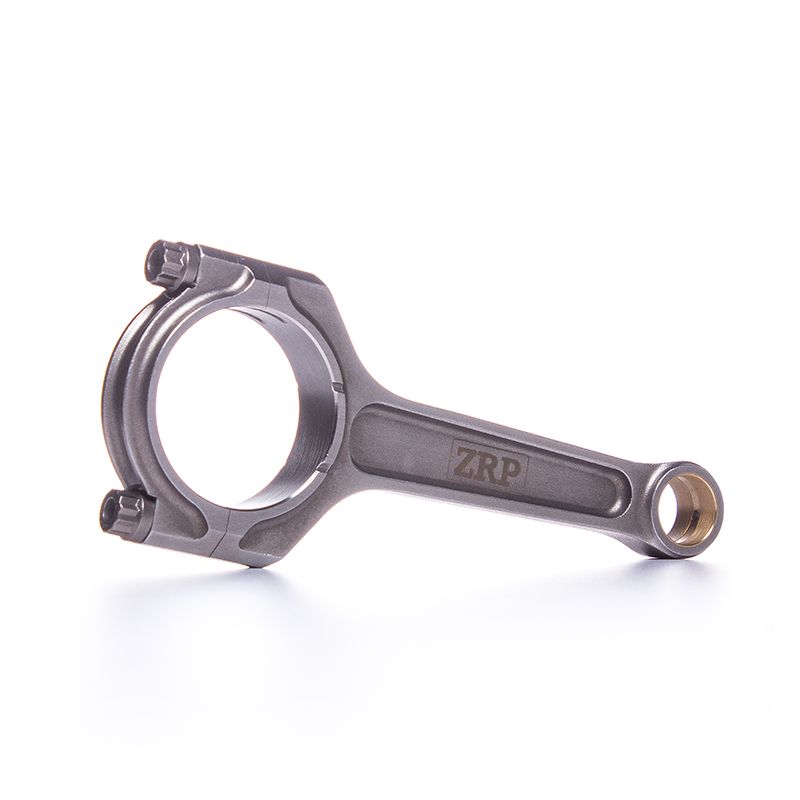

Profil I / I-Beam Flanquée de deux semelles qui lui donnent son dessin en « I », sa section centrale affinée procure à la bielle une rigidité élevée sans alourdir la pièce. Le fabricant la destine à la haute performance avec une grande endurance, et elle répond aux préparations du N52B30 qui privilégient avant tout la solidité du bas moteur.

Comment choisir sa visserie de bielle ?

La vis de bielle conditionne toute la tenue de l'assemblage. Ce kit est proposé avec deux qualités de visserie ARP.

	ARP 2000 Référence polyvalente, sans contrainte de stockage particulière. En 3/8", elle assure jusqu'à environ 200 ch par cylindre et 8 500 tr/min, un domaine qui englobe la grande majorité des usages, du circuit au drift en passant par le rallye, le drag ou la course de côte.
	ARP L19 Pensée pour les moteurs menés au plus haut : régimes élevés tenus et fortes pressions de combustion. En 3/8", elle vise environ 250 ch par cylindre et 10 000 tr/min, terrain des préparations les plus poussées. Sa sensibilité à la corrosion et à l'hydrogène impose un stockage et un montage huilés.

Mesure de l'allongement des vis

Acheter la jauge d'allongement ARP →

Les marques proposées

ZRP, marque grecque de bielles forgées hautes performances, conçues par Alex Drakos à Athènes. Chaque bielle est forgée en acier 4340, usinée avec précision et équilibrée à ±1 g pour rester fiable à haut régime. Retenues ici en profil I avec visserie ARP 2000 ou L19, elles sont conçues et contrôlées en Grèce, et éprouvées en rallye, sur circuit et en drift.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules

Ce tableau réunit les véhicules motorisés par le BMW 3.0L 24V N52B30. Mesurez le diamètre d’axe de piston et l’entraxe avant commande pour écarter toute erreur de montage.

Référence OEM : 11 24 7 547 835 (jusqu'à 09/2006)

Pourquoi c'est la solution la plus économique

Une bielle qui cède sur un six-en-ligne ne se répare pas : elle marque le vilebrequin, entaille le carter et abîme au moins un cylindre. Le devis dépasse alors très largement le prix d’un jeu de bielles forgées, avant même de compter le temps d’atelier et l’immobilisation du véhicule.

Le moment le plus rentable pour les poser est celui où le moteur est déjà démonté, pendant la préparation : la main-d’œuvre est partagée avec les pistons forgés et le reste du bas moteur. Sur un N52B30 poussé, c’est la dépense qui protège l’ensemble de l’investissement et qui permet d’utiliser toute la plage de régime sans arrière-pensée.
