Gesmede drijfstangen BMW - 3.0L 24V - N52B30 voor gesmede zuigers

De BMW N52B30 motor

De N52B30 is de atmosferische zeslijnmotor van 2.996 cm³ die BMW van 2005 tot 2013 bouwde. Hij combineert een composietblok van magnesium en aluminium met een dubbele bovenliggende nokkenas, Double-VANOS en de variabele ventiellichting Valvetronic, waardoor de gasklep kan verdwijnen. Als opvolger van de M54 dreef hij een groot deel van het gamma aan, van de compacte 130i tot de 530i-sedans.

Zijn maten (boring 85 mm, slag 88 mm) en het vermogen van 218 tot 272 pk naargelang de uitvoering maken hem soepel maar duidelijk toerengraag, gewaardeerd om zijn lineariteit en zijn zeslijnklank. Dat karakter nodigt uit tot voorbereiden: inlaat, uitlaatlijn, herprogrammeren, nokkenassen, tot compressor- of turbokits die zijn koppelkromme volledig herschrijven.

Zodra de cilinderdruk stijgt, laat het seriekrukstel zijn grenzen zien. De originele drijfstangen zijn gedimensioneerd voor een atmosferische serieauto; met bijgeplaatste drukvulling of een hogere begrenzer vervormen ze eerder dan al het andere en nemen ze het onderblok mee. Een gesmede set in 4340-staal, op gewicht gepaard en met ARP-bouten aangehaald, geeft de reserve terug om die opbouwen te benutten zonder de levensduur te verkorten.

De gesmede drijfstangen

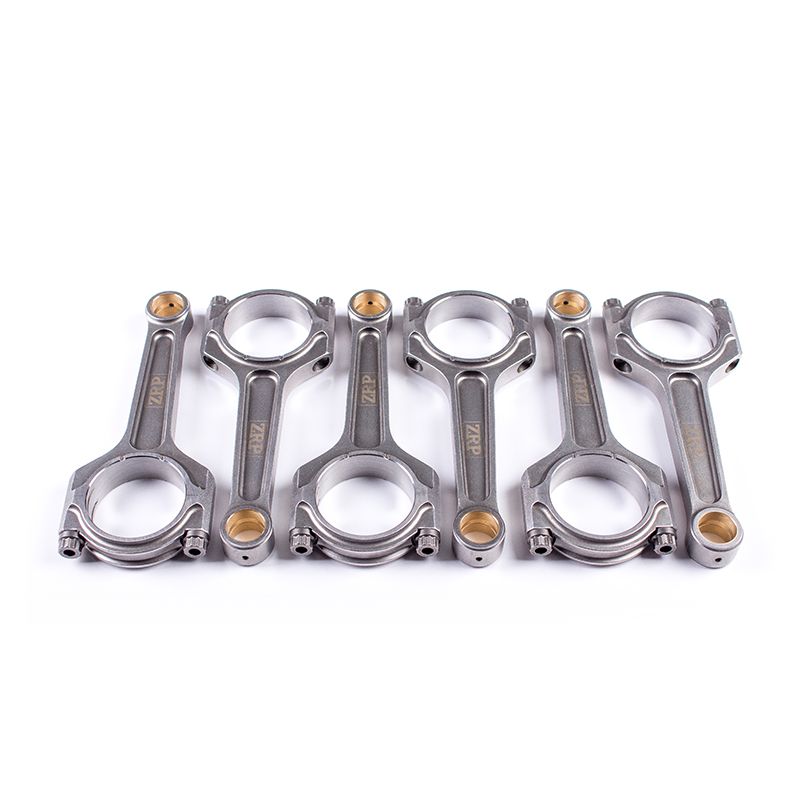

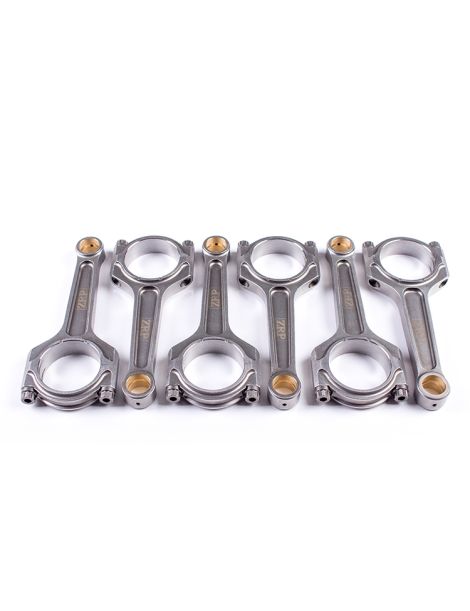

Gesmede drijfstangen houden de maten van de N52B30 aan maar veranderen materiaal en procedé volledig: een knuppel 4340-staal wordt onder een pers samengedrukt, wat de vezelrichting op de krachtenlijn legt, en daarna wordt het lichaam op alle vlakken verspaand. Elke set van zes wordt vervolgens gewogen en gepaard zodat de balans van de krukas intact blijft.

Het hier gekozen I-profiel kiest voor een lage bewegende massa, passend bij een zeslijnmotor die graag toeren maakt: minder traagheid bij elke richtingsomkering en dus minder belasting op de lagers aan het einde van de slag. De bouten worden gekozen tussen ARP 2000 en ARP L19 (treksterkte van ongeveer 260.000 psi, oftewel ~1.793 MPa) naargelang de beoogde belasting, elk met een eigen aanhaalmoment en controlerek.

Deze drijfstangen dekken het sportieve gebruik van de N52: rally, circuit en trackdays, drift, drag, heuvelklim en time attack. Ze maken Stage 2-, Stage 3- en Stage 4+-opbouwen veilig, met name compressor- of turboconversies, waarbij de cilinderdruk niets meer te maken heeft met die van een originele atmosferische motor.

Technische specificaties

ZRP: Recht, niet-conisch drijfstangoog.

Aanhaalmoment en rek

De referentie blijft de door de fabrikant aanbevolen boutrekmeting (stretch gauge); bij afwijking is de handleiding van de set bepalend. De momenten gelden voor een montage met ARP-smeermiddel.

Technische gids

Het 4340-staal in detail

Het drijfstangprofiel

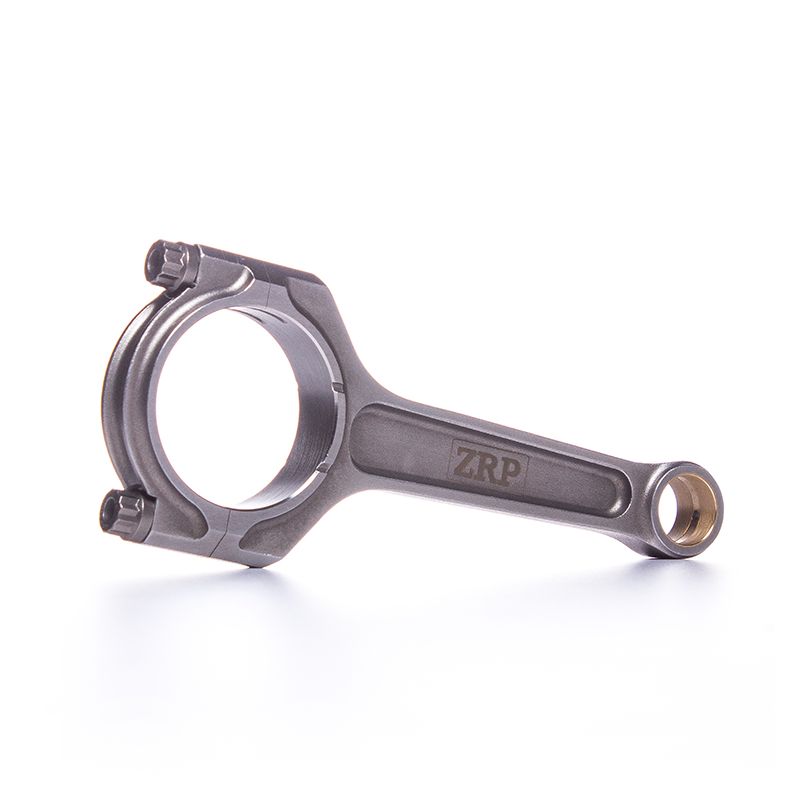

I-profiel / I-Beam Met twee flenzen die haar de I-vorm geven, zorgt de slankere centrale doorsnede voor een hoge stijfheid van de drijfstang zonder extra gewicht. De fabrikant ontwerpt haar voor hoge prestaties en een lange levensduur, en ze past bij opbouwen van de N52B30 die vooral een sterk onderblok nastreven.

Hoe kies je je drijfstangbouten?

De drijfstangbout bepaalt de volledige sterkte van het samenstel. Deze set wordt aangeboden met twee kwaliteiten ARP-bouten.

	ARP 2000 Veelzijdige referentie, zonder bijzondere opslagvereiste. In 3/8" houdt hij tot circa 200 pk per cilinder en 8.500 tpm, een bereik dat het overgrote deel van de toepassingen dekt: van circuit tot drift, rally, drag en heuvelklim.
	ARP L19 Ontworpen voor tot het uiterste gedreven motoren: aanhoudend hoge toerentallen en hoge verbrandingsdrukken. In 3/8" mikt hij op circa 250 pk per cilinder en 10.000 tpm, het terrein van de meest extreme opbouwen. Zijn gevoeligheid voor corrosie en waterstof vereist geolied opslaan en monteren.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP, Grieks merk van hoogwaardige gesmede drijfstangen, ontworpen door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Hier verkrijgbaar in het I-profiel met ARP 2000- of L19-bouten, worden ze ontworpen en gecontroleerd in Griekenland en beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit

Deze tabel bundelt de voertuigen met de BMW 3.0L 24V N52B30 als motorisatie. Meet de zuigerpendiameter en de hartafstand voor de bestelling om montagefouten uit te sluiten.

OEM-referentie: 11 24 7 547 835 (jusqu'à 09/2006)

Waarom dit de meest economische oplossing is

Een drijfstang die bezwijkt op een zeslijnmotor valt niet te herstellen: ze beschadigt de krukas, kerft het blok en verpest minstens één cilinder. De prijsopgave gaat dan ver voorbij een set gesmede drijfstangen, nog zonder werkplaatsuren en stilstand mee te rekenen.

Het meest rendabele moment om ze te monteren is wanneer de motor toch al uit elkaar ligt tijdens de opbouw: de arbeid wordt gedeeld met de gesmede zuigers en de rest van het onderblok. Op een hard gebruikte N52B30 is dit de uitgave die de volledige investering beschermt en waarmee het hele toerenbereik zonder bijgedachten bruikbaar wordt.
