Bielas forjadas BMW / MINI - 2.0L 16V Turbo - B48B20 para pistones forjados

El motor BMW B48B20

El B48 es el cuatro cilindros de gasolina 2.0 litros turboalimentado de BMW, lanzado en 2014 en el Mini Hatch y generalizado en la gama BMW desde 2015 en sustitución del N20. Pertenece a la familia modular de BMW (tres cilindros B38, cuatro cilindros B48, seis cilindros B58), basada en una cilindrada unitaria de 500 cm³. Bloque y culata de aluminio, arquitectura de bloque cerrado (closed deck), distribución por cadena, doble VANOS, alzada variable Valvetronic, inyección directa de alta presión y turbo de doble entrada: el B48 combina rendimiento y agrado, respaldado por un cigüeñal forjado. La revisión de 2018 (B48TU) reforzó aún más la parte baja del motor y la distribución.

Presente en gran parte de la gama (Series 1 a 7, X1 a X6, Z4) así como en MINI, en el Toyota Supra 2.0 y el Morgan Plus Four, el B48 cubre potencias que van desde unos 136 CV hasta más de 300 CV en las versiones más potentes. En su variante B48B20 de montaje longitudinal, mueve sobre todo los 320i, 520i, X3 xDrive20i o Z4 sDrive20i, en torno a 184 CV. Reconocido por su robustez, responde muy bien a la preparación: reprogramación, turbo más generoso y aumento de la presión de sobrealimentación. Para fiabilizar la parte baja del motor más allá del par de origen, el cambio a bielas forjadas y pistones forjados es la base de una preparación Stage 2 y superior.

Las bielas forjadas

Mecanizadas en un acero 4340 de muy alta resistencia, estas bielas reforzadas protegen la parte baja del motor desde las primeras ganancias de potencia. Su montaje se impone al instalar pistones forjados, subir el régimen máximo, aumentar la presión de sobrealimentación o la cilindrada.

Calculadas para absorber los esfuerzos repetidos de los motores preparados, tanto turbo como compresor, son aptas para todas las disciplinas (rally, drift, drag, circuito, subida en cuesta, time attack) y se mantienen fiables en preparaciones Stage 2, Stage 3 y Stage 4+.

Características técnicas de las bielas forjadas BMW B48B20

ZRP: Pie de biela cónico.

Par de apriete y alargamiento

Dos errores simétricos llevan al mismo apoyo destruido en un B48B20 muy preparado. El primero es el apriete insuficiente: la tensión residual del tornillo baja por debajo de la fuerza de separación, el sombrerete se levanta unas micras en cada ciclo, la superficie de apoyo se degrada, el casquillo es martilleado, su holgura crece y la presión de aceite acaba cayendo. El segundo es el apriete excesivo: más allá del intervalo prescrito el tornillo trabaja en su dominio plástico, se forma un inicio de rotura por fatiga en el fondo de la rosca y, al mismo tiempo, el alojamiento del casquillo se deforma, la cabeza de biela se ovaliza y el casquillo ya no apoya de manera uniforme. El intervalo indicado en la tabla siguiente es por tanto a la vez un mínimo y un máximo; procede del fabricante de la tornillería y cambia según la referencia, porque ARP 2000, CA625+ y L19 de 3/8" no tienen la misma resistencia ni el mismo alargamiento objetivo. La medición del alargamiento del tornillo con comparador sigue siendo el método de referencia, el lubricante de montaje ARP es obligatorio y las instrucciones del kit prevalecen.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

	Perfil en I. Alma central más fina y masa reducida: menos inercia en movimiento y verdadera aptitud para regímenes altos. Es el perfil elegido en los cuatro cilindros turbo modernos y en las preparaciones que suben de vueltas (rally, drift, time attack). Las bielas ZRP propuestas aquí adoptan este perfil.

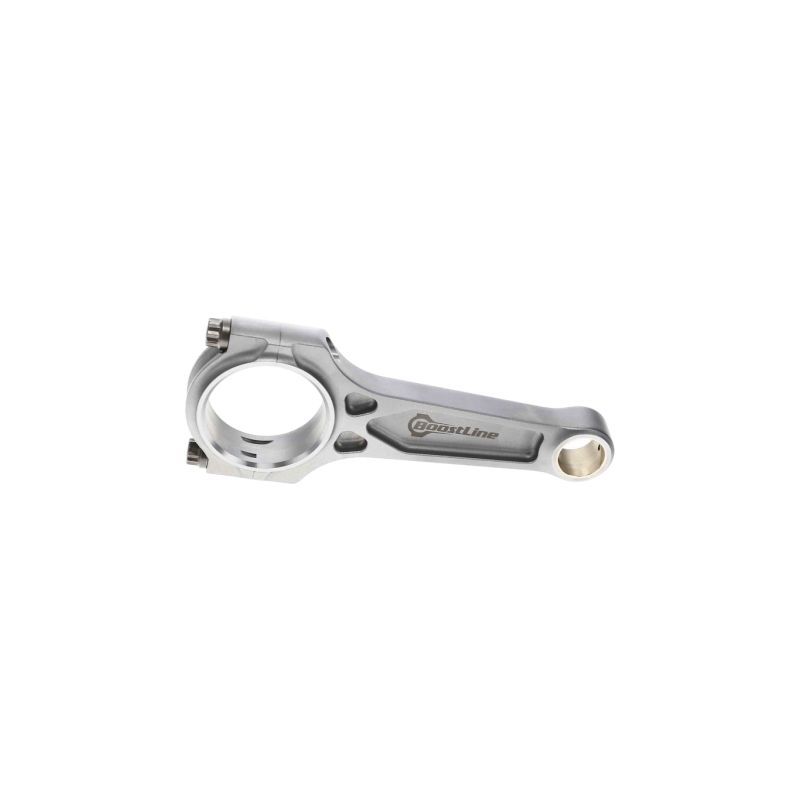

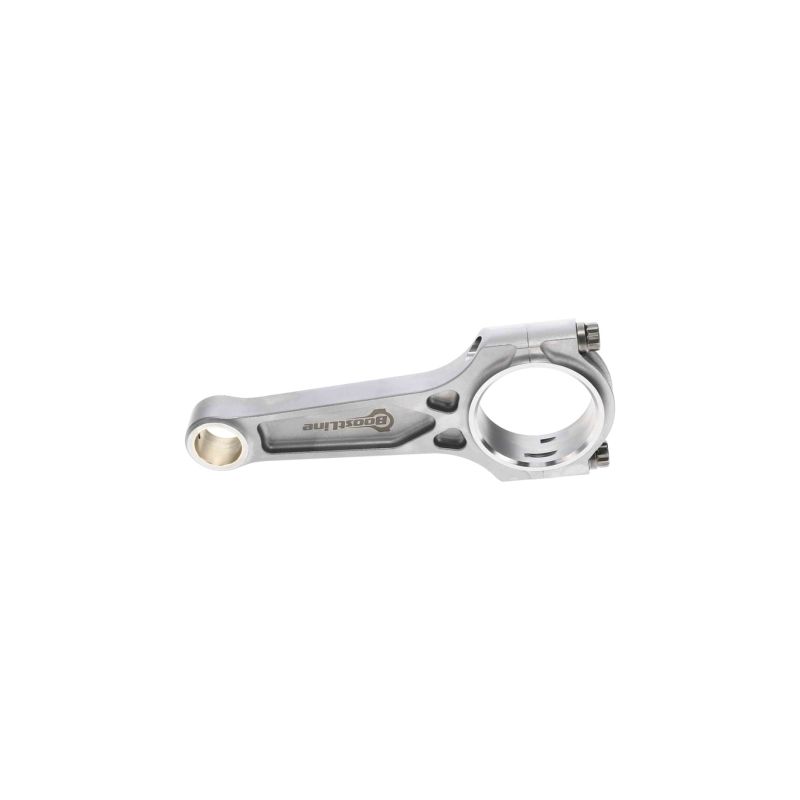

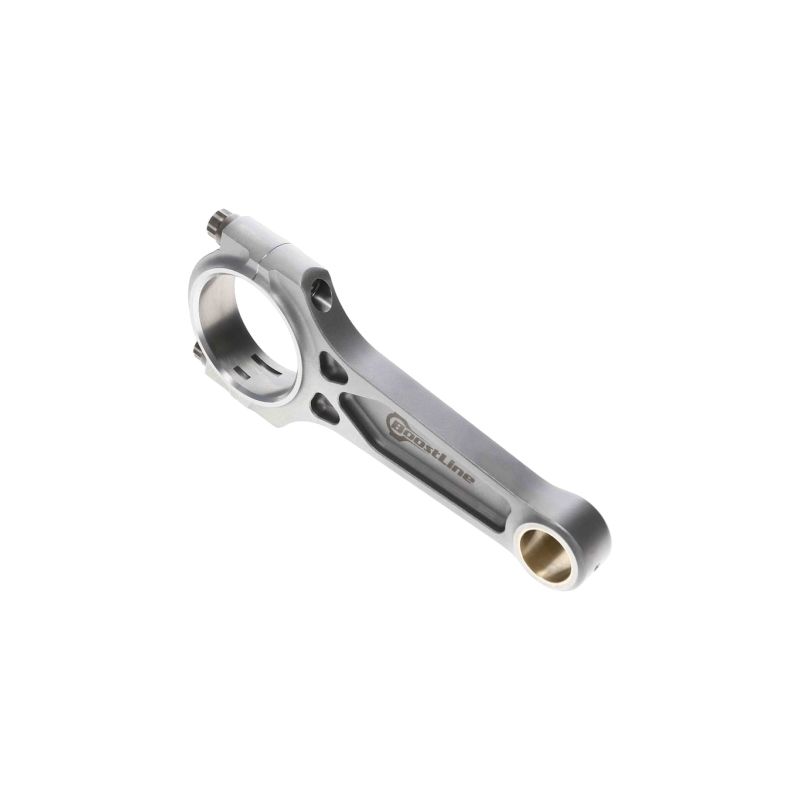

	Perfil en I de 3 cavidades (Boostline). Esta variante patentada de Boostline conserva la ligereza del perfil en I y añade tres refuerzos triangulados cerca de la cabeza. Resultado: mejor comportamiento bajo carga de tracción y una resistencia a la flexión superior a la de una biela en H, ideal para motores muy sobrealimentados y altas presiones de cilindro.

¿Cómo elegir la tornillería de biela?

Sometido a cargas alternas extremas, el tornillo de biela no se elige al azar: se ajusta la calidad del acero al uso real del motor y luego se respetan escrupulosamente el par y el alargamiento de montaje.

	ARP 2000 (resistencia a la tracción cercana a 1.517 MPa) constituye el estándar de prestaciones. En un cuatro cilindros con tornillos de 3/8", cubre las preparaciones hasta unos 200 CV por cilindro y regímenes próximos a 8.500 rpm. Es la opción polivalente por excelencia para circuito, trackday, drift, rally, drag o subida en cuesta, fiable y sin precaución de almacenamiento.
	ARP L19 (resistencia a la tracción de aproximadamente 260.000 psi, es decir ~1.793 MPa) (resistencia a la tracción cercana a 1.793 MPa) apunta a los motores llevados al extremo: fuerte sobrealimentación, regímenes altos sostenidos y elevada presión de cilindro. Con tornillos de 3/8", permite unos 250 CV por cilindro y regímenes de hasta 10.000 rpm (drag, drift, rally, circuito). Sensible a la corrosión y al hidrógeno, se almacena y se monta obligatoriamente engrasado, al abrigo de la humedad.
	ARP CA625+ (Custom Age 625+, tracción de 1.793 a 1.931 MPa) es la aleación de gama alta. Más allá de 250 CV por cilindro y de 10.000 rpm, supera al ARP 2000 en resistencia a la corrosión y a la oxidación, permanece insensible al hidrógeno y no exige ninguna precaución de almacenamiento.

Medición del alargamiento de los tornillos

Para apretar un tornillo de biela, la medición del alargamiento con comparador (stretch gauge) prevalece sobre el par solo. Se mide la longitud libre del tornillo y luego se aprieta por pasos hasta el alargamiento recomendado de la tabla anterior. La precarga obtenida es entonces correcta, independientemente de los rozamientos de la rosca: es el método de referencia de los fabricantes para las bielas forjadas.

Comprar el comparador de alargamiento ARP →

Las marcas disponibles

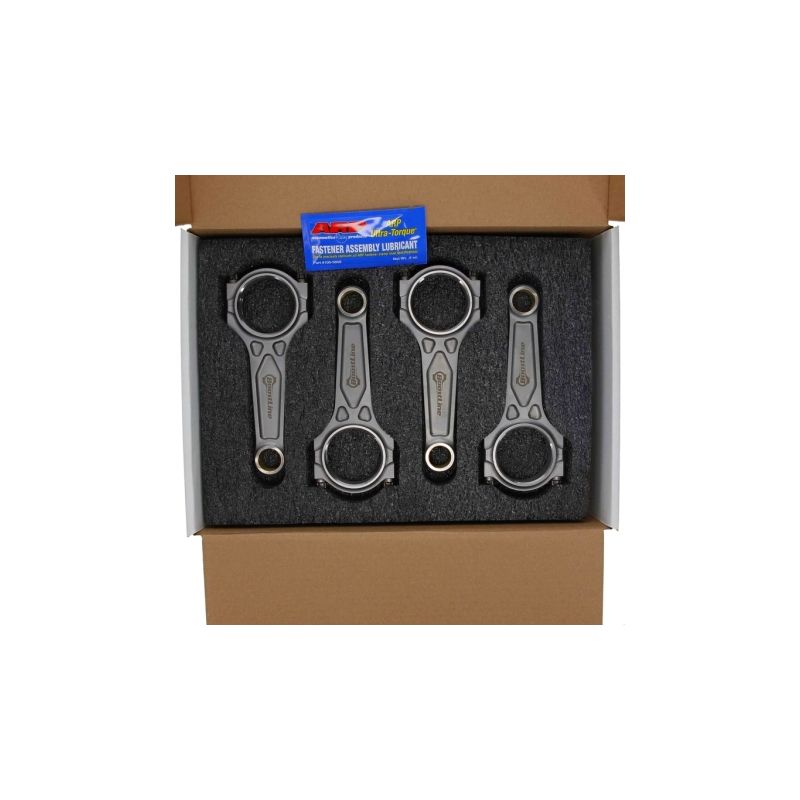

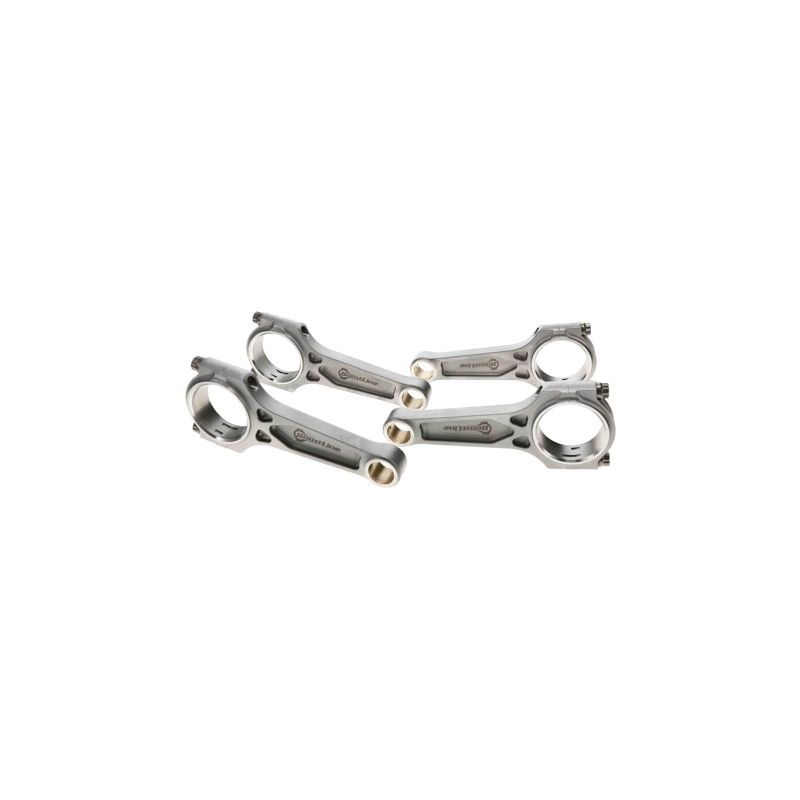

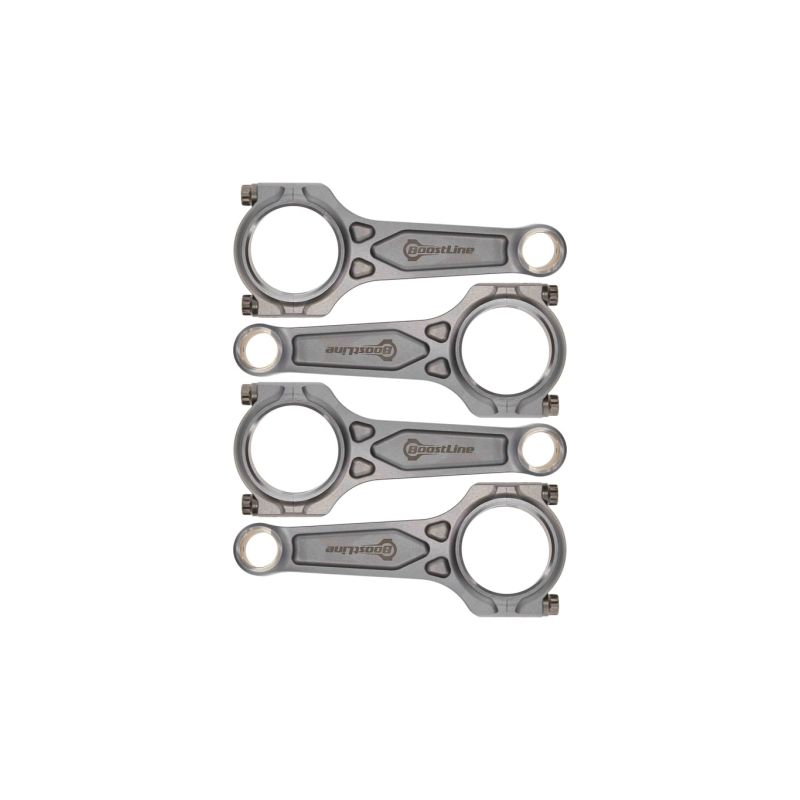

	BOOSTLINE (grupo Wiseco) pertenece al especialista estadounidense Wiseco, activo desde 1941. Su perfil patentado de 3 cavidades reúne la masa de una biela en H y la rigidez de una biela en I. Forjadas en 4340 y mecanizadas en Estados Unidos, entregadas en ARP 2000 (ARP CA625+ opcional), están concebidas para motores sobrealimentados.

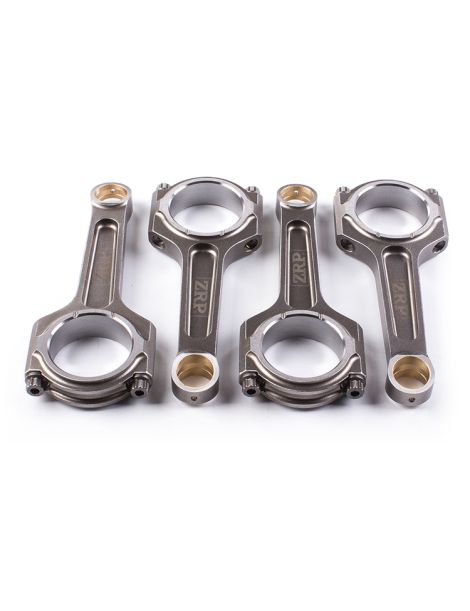

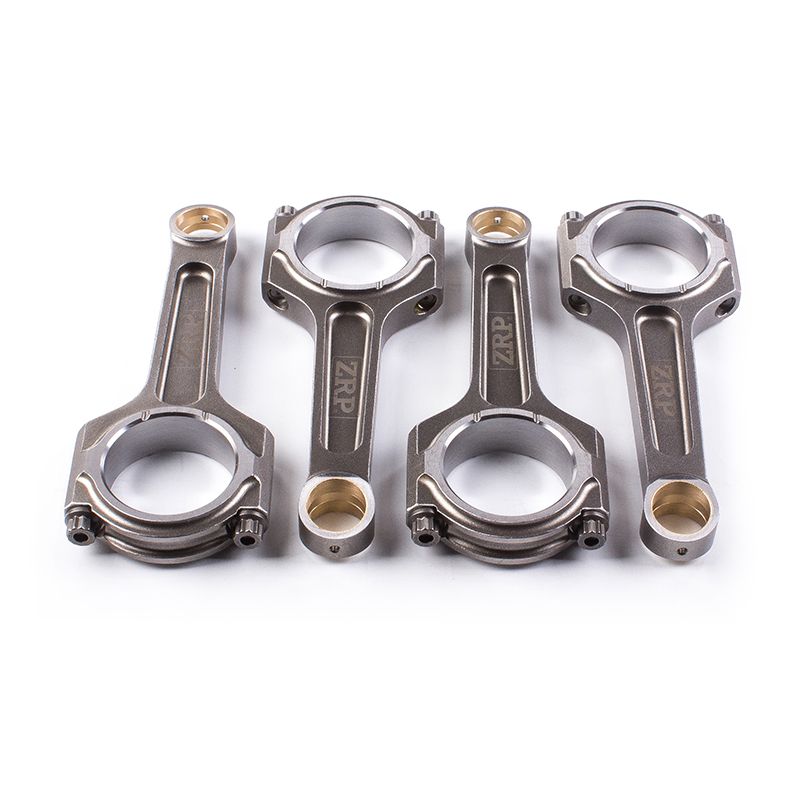

	ZRP diseña sus bielas forjadas de altas prestaciones en Grecia, en los talleres Drakos Engineering de Atenas. Forja en acero 4340, mecanizado de precisión y equilibrado a ±1 g garantizan su fiabilidad a alto régimen. Disponibles en perfil en I o en H con tornillería ARP 2000, ARP L19 o ARP CA625+, se acreditan en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos: motor BMW / MINI B48 2.0

Los modelos indicados abajo reciben el motor BMW / MINI 2.0L 16V Turbo B48B20. Compruebe el diámetro del bulón y la distancia entre centros de la biela antes de validar su cesta.

Estas bielas forjadas comparten la misma geometría en toda la familia B48 2.0 de gasolina, tanto en montaje longitudinal (B48B20) como transversal (B48A20). Referencia OEM: 11 24 8 623 418.

¿Por qué es la solución más económica?

Cuando la parte baja del motor de origen falla (biela rota, doblada o rayada), volver a la configuración del fabricante obliga a sustituir bielas y pistones, a menudo deteriorados a la vez: un gasto elevado para un simple regreso al estado inicial.

Por un presupuesto comparable, a veces inferior, unas bielas forjadas 4340 combinadas con pistones forjados aportan una fiabilidad y un margen de seguridad mucho mayores, con una verdadera reserva de potencia. Es la elección de los preparadores europeos desde hace más de quince años.

A igual presupuesto: más fiabilidad, más margen, más durabilidad.
