Bielles forgées BMW / MINI - 2.0L 16V Turbo - B48B20 pour pistons forgés

Le moteur BMW B48B20

Le B48 est le quatre cylindres essence 2.0 litres turbocompressé de BMW, lancé en 2014 sur la Mini Hatch puis généralisé à la gamme BMW dès 2015 en remplacement du N20. Il appartient à la famille modulaire BMW (trois cylindres B38, quatre cylindres B48, six cylindres B58), bâtie sur une cylindrée unitaire de 500 cm³. Bloc et culasse en aluminium, architecture à bloc fermé (closed deck), distribution par chaîne, double VANOS, levée variable Valvetronic, injection directe haute pression et turbo à double volute : le B48 associe rendement et agrément, épaulé par un vilebrequin forgé. La révision de 2018 (B48TU) a encore renforcé le bas moteur et la distribution.

Décliné dans une large partie de la gamme (Séries 1 à 7, X1 à X6, Z4) ainsi que chez MINI, sur la Toyota Supra 2.0 et la Morgan Plus Four, le B48 couvre des puissances allant d'environ 136 ch à plus de 300 ch sur les versions les plus poussées. Dans sa variante B48B20 à montage longitudinal, il anime notamment les 320i, 520i, X3 xDrive20i ou Z4 sDrive20i, autour de 184 ch. Réputé robuste, il répond très bien à la préparation : reprogrammation, turbo plus généreux et hausse de la pression de suralimentation. Pour fiabiliser le bas moteur au-delà du couple d'origine, le passage en bielles forgées et pistons forgés est la base d'une préparation Stage 2 et au-delà.

Les bielles forgées

Usinées dans un acier 4340 à très haute résistance, ces bielles renforcées protègent le bas moteur dès les premiers gains de puissance. Leur montage s'impose lorsqu'on installe des pistons forgés, qu'on relève le régime maximal, qu'on augmente la pression de suralimentation ou la cylindrée.

Calculées pour absorber les efforts répétés des moteurs préparés, turbo comme compresseur, elles conviennent à toutes les disciplines (rallye, drift, drag, circuit, course de côte, time attack) et restent fiables sur les préparations Stage 2, Stage 3 et Stage 4+.

Caractéristiques techniques des bielles forgées BMW B48B20

Couple de serrage et allongement

Les fabricants recommandent la méthode par allongement (stretch gauge) comme référence : la notice livrée avec le kit prévaut toujours. Les couples indiqués correspondent à un montage avec lubrifiant ARP.

Guide technique

Acier forgé 4340, qu'est-ce que c'est ?

Les profils de bielle

	Profil en I (I-Beam). Âme centrale affinée et masse réduite : moins d'inertie en mouvement et une réelle aptitude aux hauts régimes. C'est le profil retenu sur les quatre cylindres turbo modernes et les préparations qui montent en tours (rallye, drift, time attack). Les bielles ZRP proposées ici adoptent ce profil.

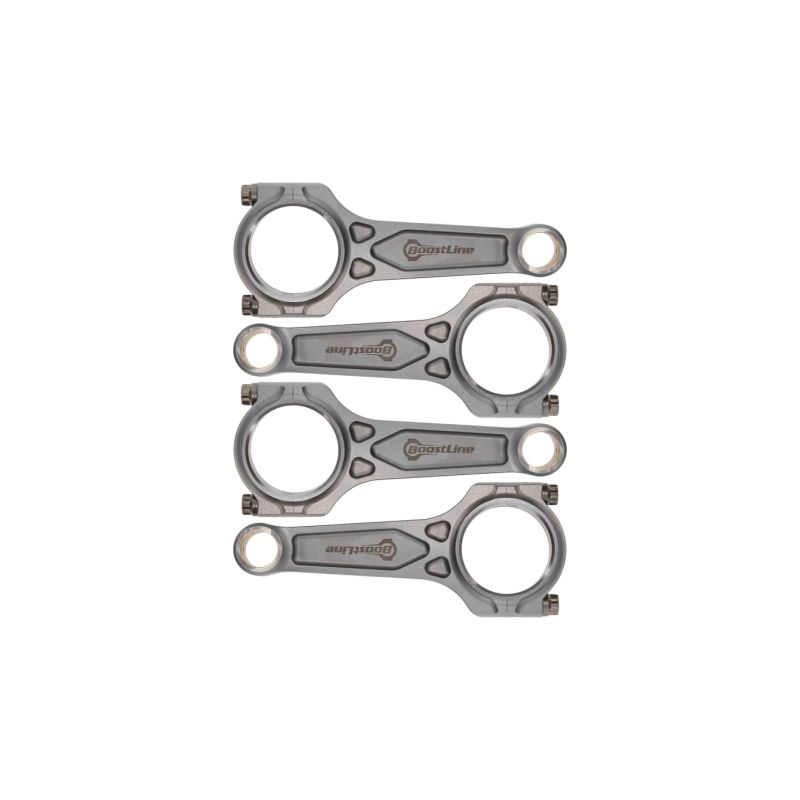

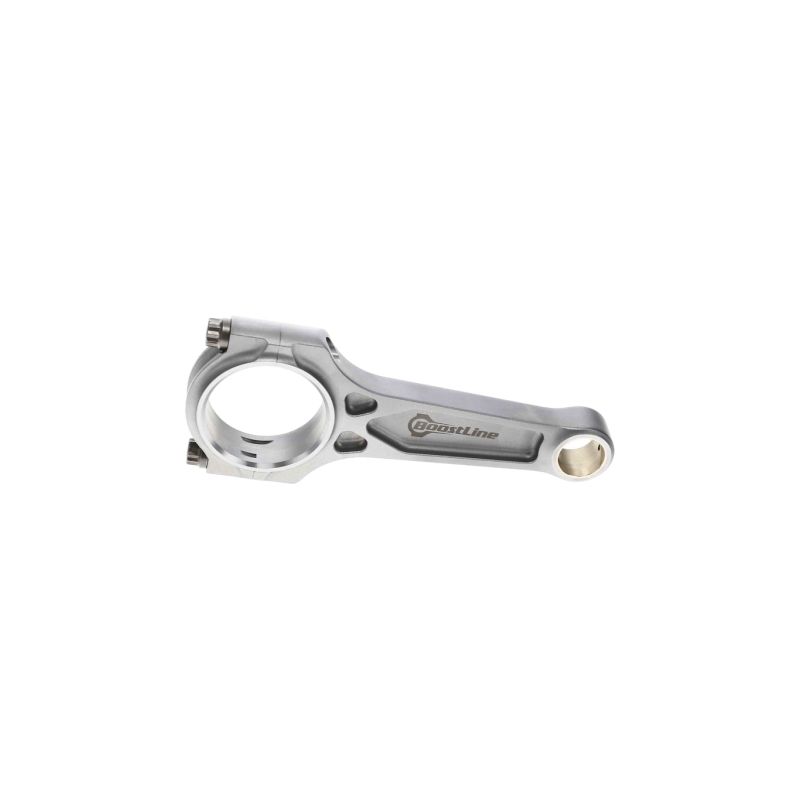

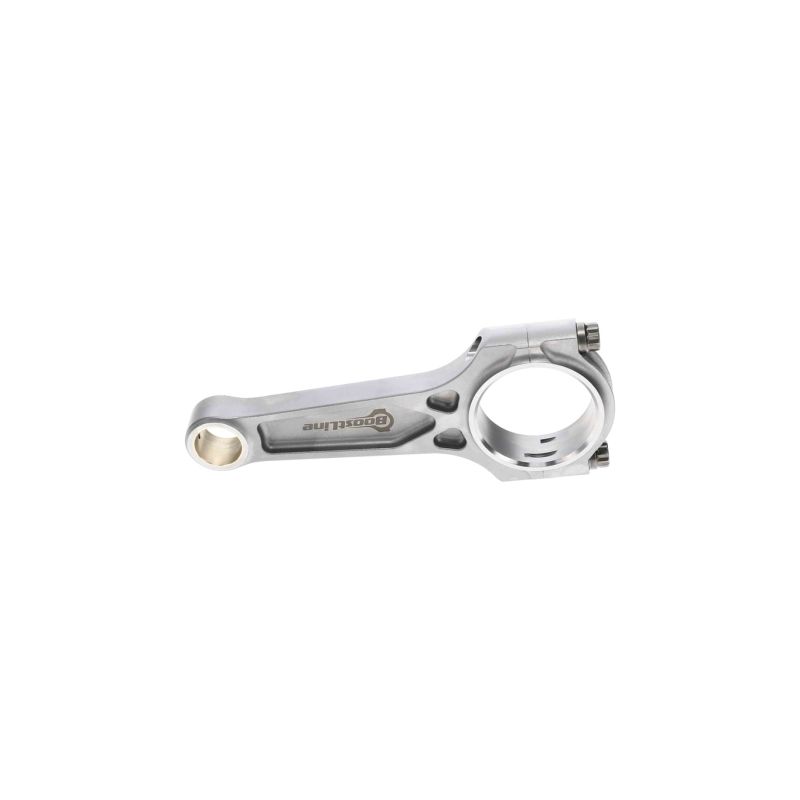

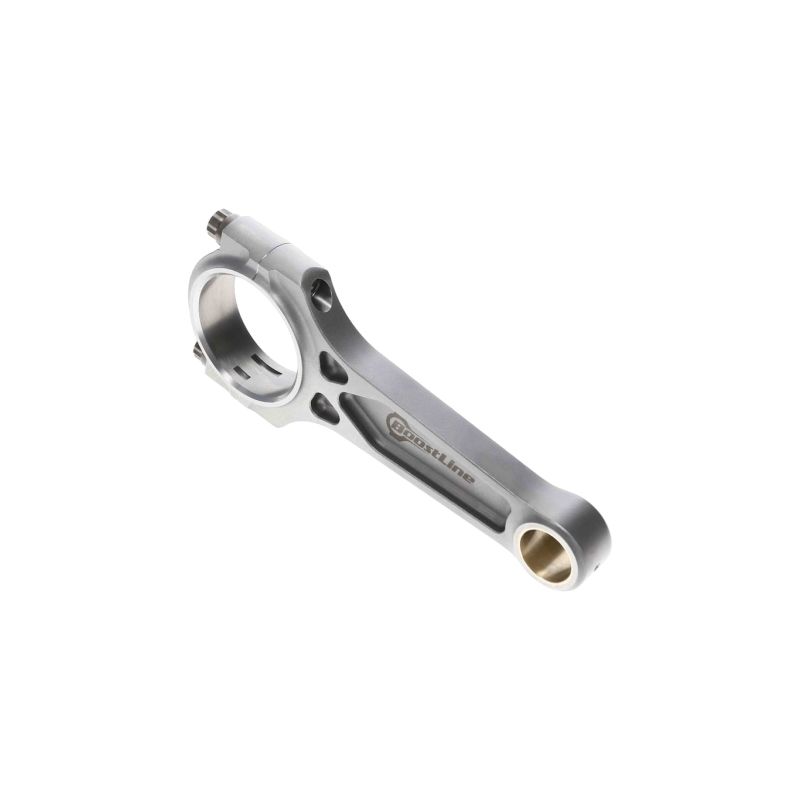

	Profil en I à 3 poches (Boostline). Cette variante brevetée Boostline garde la légèreté du profil en I et ajoute trois renforts triangulés près de la tête. Résultat : une meilleure tenue sous charge de traction et une résistance à la flexion supérieure à celle d'une bielle en H, idéale pour les moteurs très suralimentés et les fortes pressions cylindre.

Comment choisir sa visserie de bielle ?

Soumise à des charges alternées extrêmes, la vis de bielle ne se choisit pas au hasard : on accorde la nuance d'acier à l'usage réel du moteur, puis on respecte scrupuleusement le couple et l'allongement de pose.

	ARP 2000 (résistance à la traction voisine de 1 517 MPa) constitue le standard performance. Sur un quatre cylindres en vis 3/8", elle couvre les préparations jusqu'à environ 200 ch par cylindre et des régimes proches de 8 500 tr/min. C'est le choix polyvalent par excellence pour le circuit, le trackday, le drift, le rallye, le drag ou la course de côte, fiable et sans précaution de stockage.
	ARP L19 (résistance à la traction voisine de 1 793 MPa) vise les moteurs menés à l'extrême : forte suralimentation, hauts régimes tenus et pression cylindre élevée. En vis 3/8", elle autorise environ 250 ch par cylindre et des régimes jusqu'à 10 000 tr/min (drag, drift, rallye, circuit). Sensible à la corrosion et à l'hydrogène, elle se stocke et se monte impérativement huilée, à l'abri de l'humidité.
	ARP CA625+ (Custom Age 625+, traction de 1 793 à 1 931 MPa) est l'alliage haut de gamme. Au-delà de 250 ch par cylindre et de 10 000 tr/min, il surpasse l'ARP 2000 en tenue à la corrosion et à l'oxydation, reste insensible à l'hydrogène et ne demande aucune précaution de stockage.

Mesure de l'allongement des vis

Pour serrer une vis de bielle, la mesure de l'allongement au comparateur (stretch gauge) prime sur le simple couple. On relève la longueur libre de la vis, puis on serre par paliers jusqu'à l'allongement préconisé du tableau ci-dessus. La précharge obtenue est alors juste, indépendamment des frottements de filet : c'est la méthode de référence des fabricants pour les bielles forgées.

Acheter la jauge d'allongement ARP →

Les marques proposées

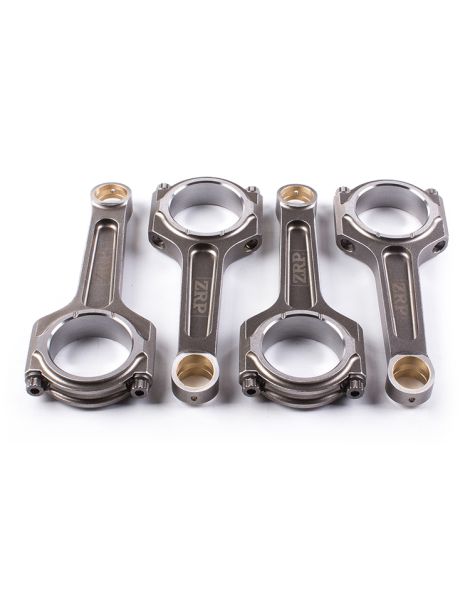

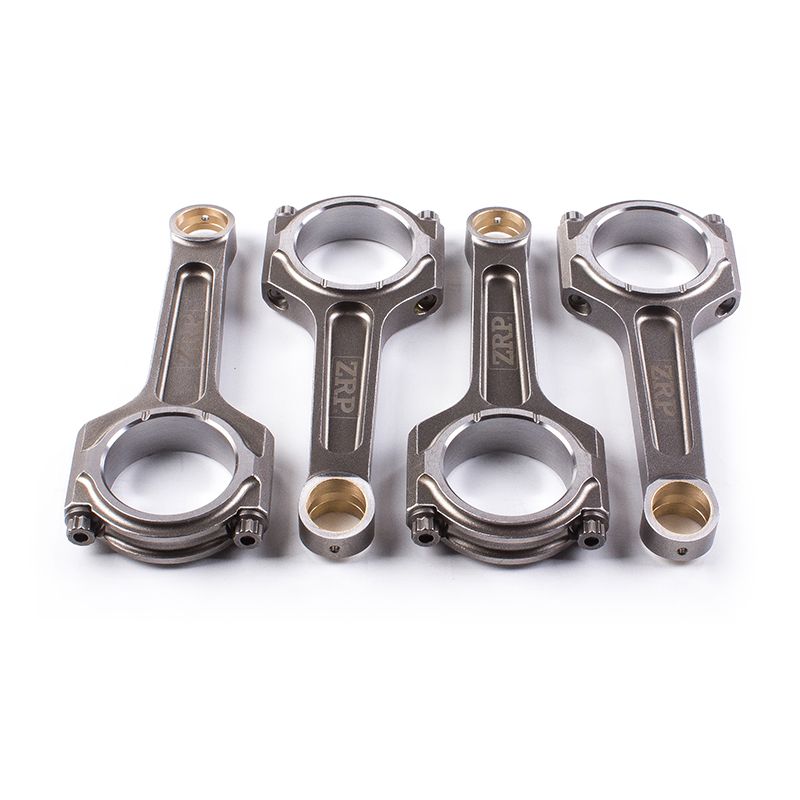

	ZRP conçoit ses bielles forgées de haute performance en Grèce, dans les ateliers Drakos Engineering à Athènes. Forge en acier 4340, usinage de précision et équilibrage à ±1 g garantissent leur fiabilité en haut de compte-tours. Offertes en profil en I ou en H avec visserie ARP 2000, ARP L19 ou ARP CA625+, elles font leurs preuves en rallye, sur circuit et en drift.

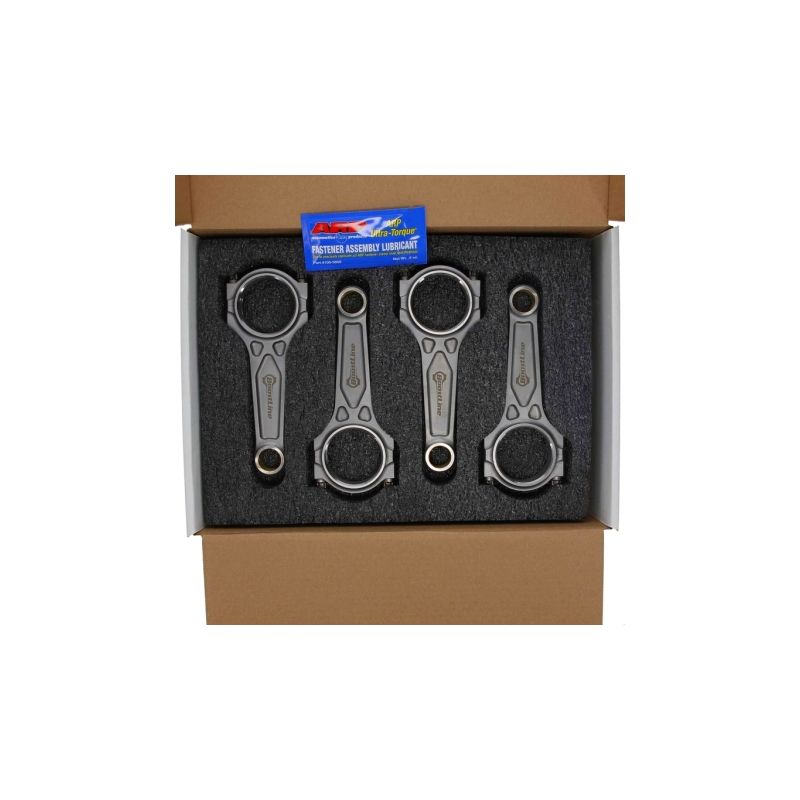

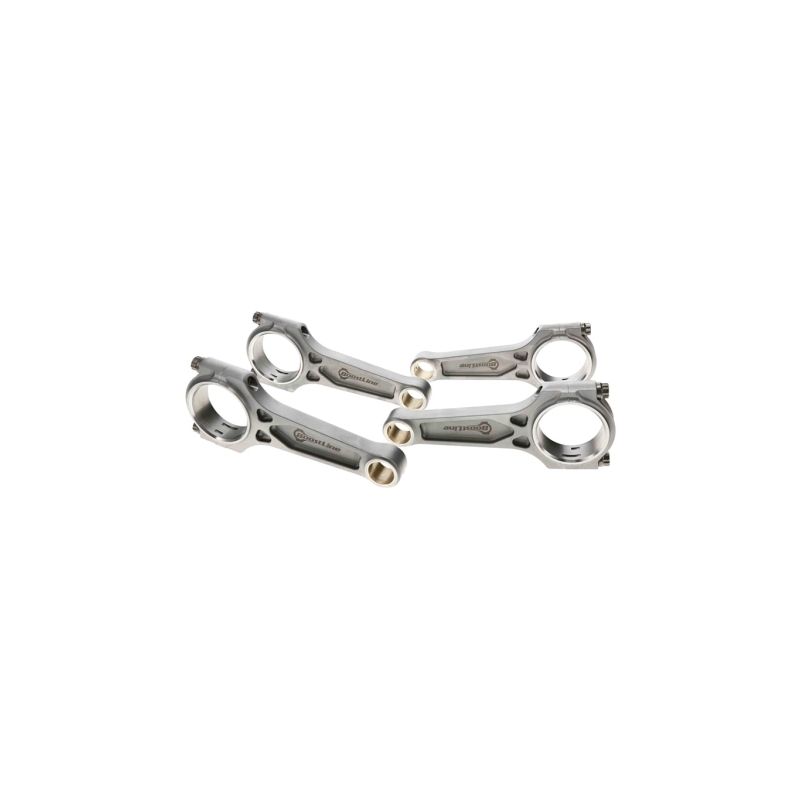

	BOOSTLINE (groupe Wiseco) appartient au spécialiste américain Wiseco, actif depuis 1941. Son profil breveté à 3 poches réunit la masse d'une bielle en H et la rigidité d'une bielle en I. Forgées en 4340 et usinées aux États-Unis, livrées en ARP 2000 (ARP CA625+ en option), elles sont taillées pour les moteurs suralimentés.

Lexique

1) Pied de bielle 2) Diamètre du pied 3) Corps de bielle 4) Vis de bielle 5) Tête de bielle 6) Écrou / vis de bielle 7) Chapeau de bielle 8) Diamètre de tête 9) Entraxe

Compatibilité véhicules : moteur BMW / MINI B48 2.0

Ces bielles forgées partagent la même géométrie sur toute la famille B48 2.0 essence, en montage longitudinal (B48B20) comme transversal (B48A20). Référence OEM : 11 24 8 623 418.

Pourquoi c'est la solution la plus économique ?

Quand le bas moteur d'origine lâche (bielle cassée, tordue ou marquée), revenir à la configuration constructeur oblige à remplacer bielles et pistons, souvent détériorés ensemble : une dépense lourde pour un simple retour à l'état initial.

Pour un budget comparable, parfois moindre, des bielles forgées 4340 associées à des pistons forgés apportent une fiabilité et une marge de sécurité bien plus élevées, avec une vraie réserve de puissance. C'est le choix des préparateurs européens depuis plus de quinze ans.

À budget égal : plus de fiabilité, plus de marge, plus de longévité.
