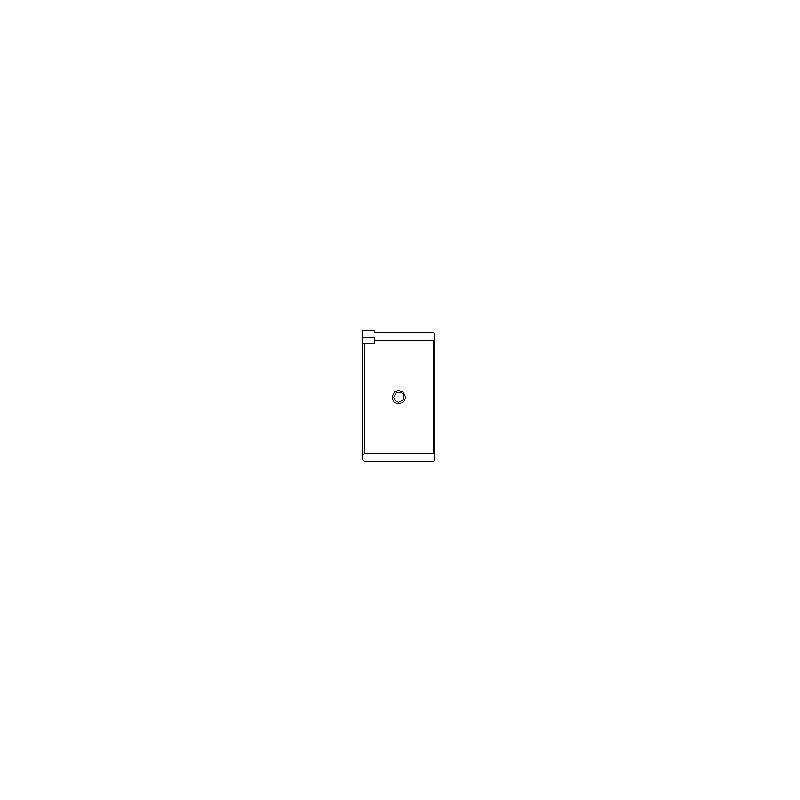

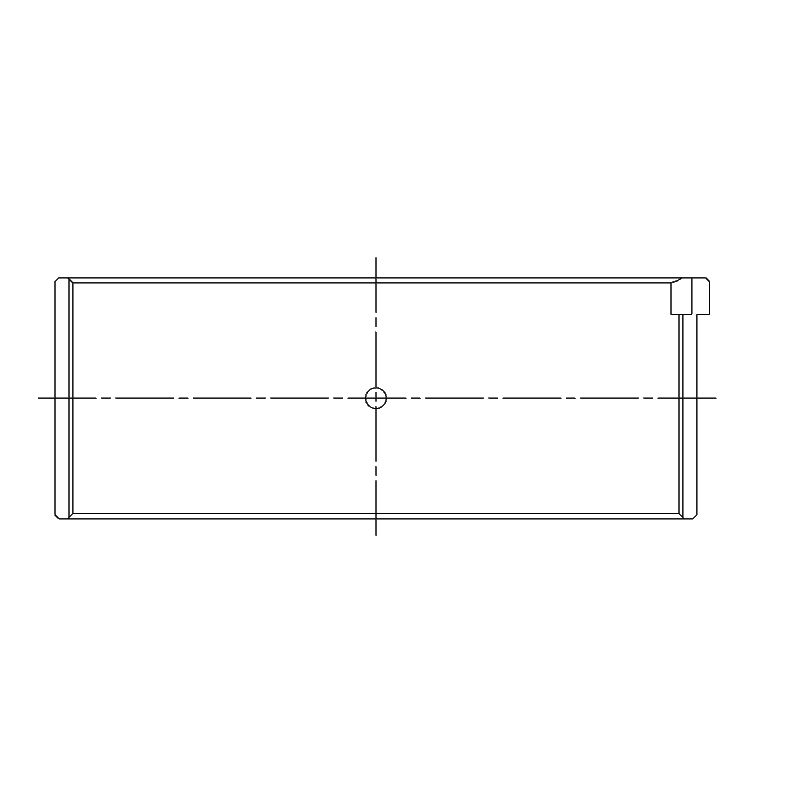

Cojinetes de biela trimetal con pestaña VAG EA827, 1.8T 20V y 2.0 TFSI EA113 Gen.1/Gen.2
Juego de 8 semicojinetes de biela trimetal con pestaña para VAG cuatro cilindros de gasolina EA827, 1.8T 20V y 2.0 TFSI EA113.
- Montaje: bielas forjadas (para bielas originales, elija la versión sin pestaña)
- Marcas y tratamientos: ACL Race (Calico opcional) y King Racing (revestimiento pMaxKote opcional)
- Compatibilidad: Golf I a VI, Jetta, Corrado, Passat B3 a B6, Audi A3, A4, A6, TT, Seat Ibiza, Leon, Toledo
- Códigos de motor: EA827 1.8 y 2.0 8V y 16V (DX, PG, KR, 9A, ABF, 2E...), 1.8T 20V (AEB, AGU, APX, BAM...), 2.0 TFSI EA113 (AXX, BWA, BPY, BHZ, CDL...)
- Medidas disponibles: estándar a +0.50 mm, versiones con juego aumentado (HX / STDX)
Los cuatro cilindros VAG EA827, 1.8T 20V y 2.0 TFSI EA113
La familia EA827 agrupa aquí los cuatro cilindros de gasolina VAG de 1.8 y 2.0 litros, de 8 y 16 válvulas, montados desde el Golf I hasta el Golf III, Corrado y Passat B4 (entre otros, códigos DX, GX, PF, PG, KR, PL, 9A, ABA, ABF, 2E, ADY, AGG). El 1.8T 20V EA113 (AEB, AGU, APX, ARZ, AUQ, AWP, BAM y siguientes) equipa los A3, A4, TT, Golf IV, Leon y New Beetle, y después el 2.0 TFSI EA113 (AXX, BWA, BPY, BHZ, BYD, CDL) los A3, TT, Golf V GTI, Golf VI R y Leon Cupra. Todos comparten el mismo diámetro de muñequilla de biela: un solo juego de cojinetes cubre toda la familia.
Los cojinetes de biela trimetal
Tres capas forman un cojinete trimetal: el dorso de acero para la rigidez, la capa intermedia de cobre-plomo para la capacidad de carga y, por encima, la capa de deslizamiento antifricción que protege la muñequilla. Este juego reúne 8 semicojinetes, o sea 4 pares.
Donde un bimetal de aluminio, diseñado para cargas bajas o medias, soporta unos 8 000 psi, un trimetal de rendimiento llega a 12 000 psi: un 50 % de margen adicional. Eso es lo que garantiza su aguante y su duración en un motor sobrealimentado por turbo o compresor, o llevado a altas revoluciones.
Características técnicas
| Cojinetes ACL / King Ø muñequilla 47.758 / 47.778 mm Ø alojamiento 50.600 / 50.619 mm Anchura 19 mm |
Referencia OEM Ø muñequilla 47.758 / 47.778 mm Anchura 19 mm |
| Referencia | Marca y tratamiento | Medida | Espesor de pared (mm) OEM: 1.392 a 1.405 |
|---|---|---|---|
| 4B1606H-STD | ACL Race - Sin tratamiento | Estándar | 1.405 |
| 4B1606HX-STD | ACL Race - Sin tratamiento | Std, juego aumentado (HX) | 1.392 |
| 4B1606H-.025 | ACL Race - Sin tratamiento | +0.025 | 1.418 |
| 4B1606H-.25 | ACL Race - Sin tratamiento | +0.25 | 1.530 |
| 4B1606H-.50 | ACL Race - Sin tratamiento | +0.50 | 1.655 |
| 4B1606HC-STD | ACL Race - Calico | Estándar | 1.405 |
| 4B1606HXC-STD | ACL Race - Calico | Std, juego aumentado (HX) | 1.392 |
| 4B1606HC-.025 | ACL Race - Calico | +0.025 | 1.418 |
| 4B1606HC-.25 | ACL Race - Calico | +0.25 | 1.530 |
| CR4104XP | King Racing - Sin tratamiento | Estándar | 1.405 |
| CR4104XP STDX | King Racing - Sin tratamiento | Std, juego aumentado (STDX) | 1.392 |
| CR4104XP0.25 | King Racing - Sin tratamiento | +0.25 | 1.532 |
| CR4104XP0.5 | King Racing - Sin tratamiento | +0.50 | 1.659 |
| CR4104XPC | King Racing - pMaxKote | Estándar | 1.405 |
| CR4104XPC STDX | King Racing - pMaxKote | Std, juego aumentado (STDX) | 1.392 |
| CR4104XPC0.25 | King Racing - pMaxKote | +0.25 | 1.532 |
Juego de funcionamiento
Entre la muñequilla y el cojinete queda un pequeño espacio, el juego de funcionamiento, por el que circula la película de aceite.
En funcionamiento no hay contacto entre metal y metal: la muñequilla gira sobre esta película de aceite, que soporta toda la carga. Es el juego el que regula su espesor. Un juego demasiado ajustado frena el paso del aceite, calienta el conjunto y favorece el gripaje; un juego demasiado amplio deja escapar el aceite, debilita la película y hace caer la presión de aceite. El juego correcto equilibra el caudal de aceite y la resistencia de la película.
| Medida / versión | Cuándo elegirla | ACL Race Series | King XP / XPC |
|---|---|---|---|
| Estándar (STD) | Muñequilla de origen, no rectificada | 0.051 a 0.061 mm | 0.048 mm - 0.050 mm |
| Juego aumentado (HX / STDX) | Juego más amplio: alto caudal de aceite, alto régimen | 0.076 a 0.086 mm | 0.073 mm - 0.075 mm |
| +0.025 mm | Muñequilla pulida | 0.051 a 0.061 mm | |
| +0.25 mm | Muñequilla rectificada a 0.25 mm | 0.051 a 0.061 mm | 0.048 mm - 0.050 mm |
| +0.50 mm | Muñequilla rectificada a 0.50 mm | 0.051 a 0.061 mm | 0.048 mm - 0.050 mm |
Control en el montaje: coloque un hilo calibrado (Plastigauge) sobre la muñequilla, apriete el sombrerete de biela al par prescrito (ver la tabla de pares más abajo) y compare el aplastamiento del hilo con la regla para leer el juego.

Pares de apriete de los tornillos de biela
| Tornillería | Por par |
| Tornillos originales (OEM), EA827 y 1.8T 20V | 30 Nm + 90° |
| Tornillos originales (OEM), 2.0 TFSI EA113 | 45 Nm + 90° |
Guía técnica
Diseñados para la preparación de motores y la competición, estos cojinetes de biela trimetal ACL y King aguantan mucha más carga que un cojinete original, ya sea con más potencia, más régimen o la incorporación de un turbo o un compresor. Existen en varias cotas: la cota estándar, una cota +0.025 mm cuando la muñequilla solo se ha pulido, cotas de rectificado de +0.25 y +0.50 mm y una versión HX / STDX con holgura aumentada para motores de altas revoluciones o que necesitan un gran caudal de aceite. Así se puede reutilizar un cigüeñal rectificado sin cambiar de serie y ajustar la holgura según el aceite y el uso.
Las dos marcas
![]() |
ACL Bearing Company, fabricante australiano de cojinetes de motor de alto rendimiento desde 1949, ofrece con su gama Race Series cojinetes trimetálicos precisos, disponibles en numerosas medidas y probados en motores preparados de todo el mundo. Su versión Calico (sufijo HC) añade un recubrimiento lubricante seco en película que reduce la fricción y el desgaste por abrasión. |
![]() |
King Engine Bearings, fabricante israelí activo desde los años sesenta, produce cojinetes de motor de alto rendimiento. Su aleación trimetal pMax Black está diseñada para soportar cargas elevadas, con el recubrimiento pMaxKote disponible como opción (versión XPC). |
Construcción y ventajas
| Criterio | ACL Race Series | King Racing |
| Sección | ![]() |
![]() |
| Tipo | Cojinete trimetal de alto rendimiento | Cojinete trimetal de alto rendimiento |
| País de fabricación | Australia | Israel |
| Construcción | Trimetal: respaldo de acero, capa de cobre, superficie blanda | Trimetal: respaldo de acero, capa de cobre, superficie blanda |
| Aleación | Race Series (cobre-plomo) | pMax Black (cobre-plomo endurecido) |
| Recubrimiento protector | No (Race); Calico (HC) | pMaxKote (opcional, versión XPC): recubrimiento polimérico en la superficie que limita el desgaste cuando baja la lubricación (arranques, película de aceite reducida). |
| Medidas disponibles | Estándar hasta +0.50 mm (+ juego aumentado HX) | Estándar hasta +0.50 mm (+ juego aumentado STDX; XPC: estándar, STDX y +0.25) |
Compatibilidad de vehículos
Estos cojinetes de biela son con pestaña y se montan en bielas forjadas. Para bielas originales, elija la versión sin pestaña. Este juego de cojinetes de biela es válido para los cuatro cilindros de gasolina VAG que comparten el mismo diámetro de muñequilla de biela:
| Modelo (chasis) | Motorización | Potencia | Años |
|---|---|---|---|
| Audi | |||
| A1 (8X1, 8XK) | 2.0 TFSI (CDLH) | 256 CV | 2012 |
| A3 (8L1) | 1.8 T 20V (AGU, AJQ, AMK, APP, APY, AQA, ARX, ARY, ARZ, AUM, AUQ, BAM) | 150–224 CV | 1996–2003 |
| A3 (8P1, 8PA) | 2.0 TFSI (AXX, BHZ, BPY, BWA, BZC, CDLA, CDLC) | 200–265 CV | 2004–2013 |
| A4 B5 (8D2, 8D5) | 1.8 T 20V (AEB, AJL, ANB, APU, ARK, ATW, AWM, AWT) | 150–180 CV | 1995–2001 |
| A4 B6 (8E2, 8E5, 8H7) | 1.8 T 20V (AVJ, AWM, BEX, BFB) | 150–190 CV | 2000–2005 |
| A4 B7 (8EC, 8ED, 8HE) | 1.8 T 20V (BFB) | 163 CV | 2004–2009 |
| A4 B7 (8EC, 8ED, 8HE) | 2.0 TFSI (BGB, BPG, BPJ, BUL, BWE, BWT, BYK) | 170–220 CV | 2004–2009 |
| A6 C5 (4B2, 4B4, 4B5, 4B6) | 1.8 T 20V (AEB, AJL, ANB, APU, ARK, AWT) | 150–180 CV | 1997–2005 |
| A6 C6 (4F2, 4F5) | 2.0 TFSI (BPJ, BYK) | 170 CV | 2005–2011 |
| TT (8J3, 8J9) | 2.0 TFSI (BPY, BWA, CDLA, CDLB, CDMA) | 200–272 CV | 2006–2014 |
| TT (8N3, 8N9) | 1.8 T 20V (AJQ, APP, APX, ARY, AUM, AUQ, AWP, BAM, BFV, BVP) | 150–245 CV | 1998–2006 |
| Seat | |||
| ALHAMBRA (7V8, 7V9) | 2.0 8V (ADY) | 115–116 CV | 1996–2010 |
| ALTEA (5P1, 5P5, 5P8) | 2.0 TFSI (BWA) | 200 CV | 2006–2009 |
| CORDOBA (6K1, 6K2) | 1.8 T 20V (AQX, AYP) | 156 CV | 2000–2002 |
| CORDOBA (6K1, 6K2) | 2.0 16V (ABF) | 150 CV | 1996–1999 |
| CORDOBA (6K1, 6K2) | 2.0 8V (2E, AGG) | 115 CV | 1993–1999 |
| EXEO (3R2, 3R5) | 2.0 TFSI (BWE) | 200 CV | 2009–2013 |
| IBIZA II (6K1) | 1.8 T 20V (AQX, AYP) | 156–180 CV | 2000–2002 |
| IBIZA II (6K1) | 2.0 16V (ABF) | 150 CV | 1996–1999 |
| IBIZA II (6K1) | 2.0 8V (2E, AGG) | 115 CV | 1993–1999 |
| IBIZA III (6L1) | 1.8 T 20V (BBU, BJX) | 150–180 CV | 2003–2008 |
| LEON (1M1) | 1.8 T 20V (AJQ, AMK, APP, ARY, AUQ, BAM) | 180–225 CV | 1999–2006 |
| LEON (1P1) | 2.0 TFSI (BWA, BWJ, CDLA, CDLD) | 185–265 CV | 2005–2012 |
| TOLEDO I (1L2) | 1.8 16V (KR, PL) | 125–139 CV | 1991–1999 |
| TOLEDO I (1L2) | 2.0 16V (ABF) | 150 CV | 1993–1999 |
| TOLEDO I (1L2) | 2.0 8V (2E, AGG) | 115 CV | 1991–1999 |
| TOLEDO II (1M2) | 1.8 T 20V (APP, ARY, AUQ) | 180 CV | 2000–2004 |
| TOLEDO III (5P2) | 2.0 TFSI (BWA) | 200 CV | 2005–2009 |
| Volkswagen | |||
| BORA (9M2) | 1.8 T 20V (AUQ, AWP, BEK) | 179 CV | 2005–2014 |
| BORA I (1J2) | 1.8 T 20V (AGU, ARX, AUM, AUQ, AWD, AWP, AWW) | 150–180 CV | 2000–2005 |
| BORA Variant (1J6) | 1.8 T 20V (AGU, ARX, AUM, AUQ, AWD, AWP, AWW) | 150–180 CV | 2000–2005 |
| CADDY I (14) | 1.8 8V (JH) | 95 CV | 1985–1992 |
| CORRADO (53I) | 1.8 16V (KR) | 136 CV | 1989–1992 |
| CORRADO (53I) | 1.8 G60 (PG) | 160 CV | 1988–1993 |
| CORRADO (53I) | 2.0 16V (9A) | 136 CV | 1991–1995 |
| CORRADO (53I) | 2.0 8V (2E, ADY) | 115 CV | 1993–1995 |
| EOS (1F7, 1F8) | 2.0 TFSI (BPY, BWA) | 200 CV | 2006–2015 |
| FOX (16) | 1.8 8V (DX) | 112 CV | 1990–1996 |
| GOLF I (17, 155) | 1.8 8V (DX, JH) | 91–112 CV | 1982–1993 |
| GOLF II (19E, 1G1) | 1.8 16V (KR, PL) | 129–139 CV | 1986–1991 |
| GOLF II (19E, 1G1) | 1.8 8V (DX, GX, HT, PF, RD, RV) | 90–112 CV | 1983–1991 |
| GOLF II (19E, 1G1) | 1.8 G60 (PG) | 160 CV | 1988–1991 |
| GOLF II (19E, 1G1) | 2.0 16V (9A) | 136 CV | 1989–1992 |
| GOLF III (1H1) | 2.0 16V (ABF) | 150 CV | 1991–1997 |
| GOLF III (1H1, 1E7, 1H5) | 2.0 8V (2E, ABA, ADY, AGG) | 115–116 CV | 1991–1999 |
| GOLF IV (1J1, 9B3, 1J5) | 1.8 T 20V (AGU, AQA, ARZ, AUM, AUQ, AWD, AWP, AWW, BEK) | 150–193 CV | 1997–2010 |
| GOLF IV Cabriolet (1E7) | 2.0 8V (ABA, AGG) | 115 CV | 1998–2002 |
| GOLF V (1K1, 1K5) | 2.0 TFSI (AXX, BPY, BWA, BYD) | 200–230 CV | 2004–2009 |
| GOLF VI (5K1, 517) | 2.0 TFSI (CDLA, CDLC, CDLF, CDLG, CRZA) | 235–271 CV | 2009–2016 |
| JETTA I (16) | 1.8 8V (DX, JH) | 95–112 CV | 1982–1986 |
| JETTA II (19E, 1G2, 165) | 1.8 16V (KR, PL) | 129–140 CV | 1986–1991 |
| JETTA II (19E, 1G2, 165) | 1.8 8V (GX, HT, PF, RD, RV) | 90–107 CV | 1984–1992 |
| JETTA II (19E, 1G2, 165) | 2.0 16V (9A) | 136 CV | 1989–1992 |
| JETTA III (1K2) | 2.0 TFSI (AXX, BPY, BWA) | 200 CV | 2005–2010 |
| NEW BEETLE (9C1, 1C1) | 1.8 T 20V (AGU, APH, AVC, AWP, AWU, AWV, BKF, BNU) | 150–180 CV | 1999–2010 |
| NEW BEETLE Descapotable (1Y7) | 1.8 T 20V (AWU, AWV, BKF) | 150 CV | 2003–2010 |
| PASSAT B3/B4 (315, 3A5, 3A2, 35I) | 2.0 8V (2E, ABA, ADY, AGG) | 115–116 CV | 1989–1997 |
| PASSAT B3/B4 (3A2, 35I, 3A5) | 1.8 16V (KR) | 136 CV | 1988–1989 |
| PASSAT B3/B4 (3A2, 35I, 3A5) | 1.8 G60 (PG) | 160 CV | 1988–1997 |
| PASSAT B3/B4 (3A2, 35I, 3A5) | 1.8 8V (PF) | 107 CV | 1988–1993 |
| PASSAT B3/B4 (3A2, 35I, 3A5) | 2.0 16V (9A, ABF) | 136–150 CV | 1988–1997 |
| PASSAT B5 (3B2, 3B5) | 1.8 T 20V (AEB, ANB, APU, ATW) | 150 CV | 1996–2000 |
| PASSAT B5.5 (3B3, 3B6) | 1.8 T 20V (AWM, AWT) | 150–170 CV | 2000–2005 |
| PASSAT B6 (3C2, 3C5) | 2.0 TFSI (AXX, BPY, BWA) | 200 CV | 2005–2010 |
| POLO IV (9N_, 9A_) | 1.8 T 20V (BBU, BJX) | 150–180 CV | 2005–2009 |
| POLO V (6R1, 6C1) | 2.0 TFSI (CDLJ) | 220 CV | 2013–2014 |
| QUANTUM Variant | 2.0 8V (ABA) | 111 CV | 1990–2005 |
| SCIROCCO (53B) | 1.8 16V (KR, PL) | 125–139 CV | 1985–1992 |
| SCIROCCO (53B) | 1.8 8V (DX, JH) | 95–112 CV | 1982–1992 |
| SCIROCCO III (137, 138) | 2.0 TFSI (CDLA, CDLC) | 256–265 CV | 2009–2017 |
| SHARAN (7M8, 7M9, 7M6) | 2.0 16V (ABF) | 150 CV | 1995–2000 |
| SHARAN (7M8, 7M9, 7M6, 7M_) | 2.0 8V (ADY) | 115–116 CV | 1995–2010 |
| VENTO (1H2) | 2.0 8V (2E, ABA, ADY, AGG) | 115 CV | 1991–1998 |
También compatible con el código de motor CDZA (2.0 TFSI EA113).
Por qué cambiar los cojinetes
Cuando un cojinete de biela cede, los daños van enseguida más allá de la propia pieza: marcas en la muñequilla, restos repartidos por todo el circuito de aceite, un cigüeñal que rectificar como mínimo, a veces biela y bloque perdidos. Un juego de cojinetes cuesta mucho menos que un rectificado y no tiene comparación con la reconstrucción completa del motor. Es la pieza más barata del tren alternativo, pero también aquella cuyo fallo sale más caro.
-
