Bronzine di banco albero motore trimetallo VAG VR6 2.8 2.9 3.2 3.6 R32 R36

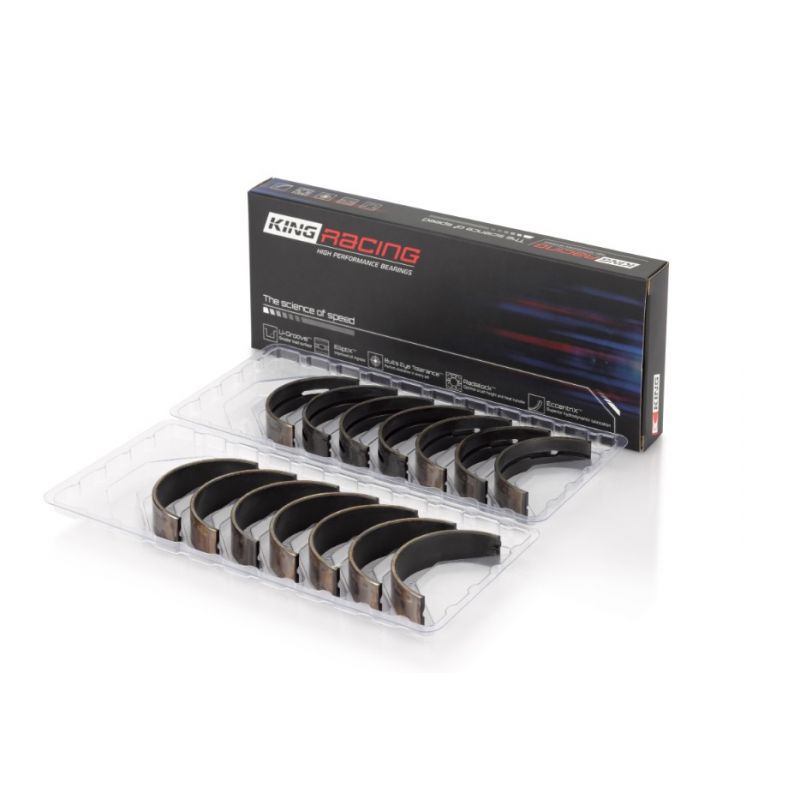

Kit di 14 semibronzine di banco trimetallo per albero motore, per VAG VR6 2.8, 2.9, 3.2 e 3.6 (R32, R36).
- Marche: ACL Race e King Racing
- Compatibilità: Golf III, IV e V, Bora, Passat, Sharan, Touareg, Audi A3 e TT, Seat Leon, Ford Galaxy
- Codici motore: AAA, ABV, AUE, BDE, BFH, BML, BUB, BWS, BLV e altri
- Misure disponibili: standard fino a +0.25 mm, versioni a gioco maggiorato (HX / STDX)
I motori VAG VR6: 2.8, 2.9, 3.2 e 3.6 (R32, R36)
Il VR6 è un V6 ad angolo molto stretto, usato da Volkswagen, Audi, Seat e Ford. Va dai 2.8 e 2.9 litri di Golf III e Corrado (AAA, ABV) ai 3.2 litri di Golf R32, Audi TT, Audi A3 e Touareg, fino ai 3.6 litri di Passat R36 e CC (BWS, BLV). Tutti questi motori condividono le stesse dimensioni del perno di banco e della sede: un solo kit di bronzine copre tutta la famiglia.
L'albero motore di questi motori poggia su sette supporti di banco. Ogni perno ruota tra due semibronzine, una alloggiata nel basamento e l'altra nel cappello di banco: sono loro a sostenere l'albero motore. I kit di bronzine trimetalliche ACL Race Series e King Racing qui presentati le sostituiscono sui motori preparati.
Le bronzine di banco trimetallo

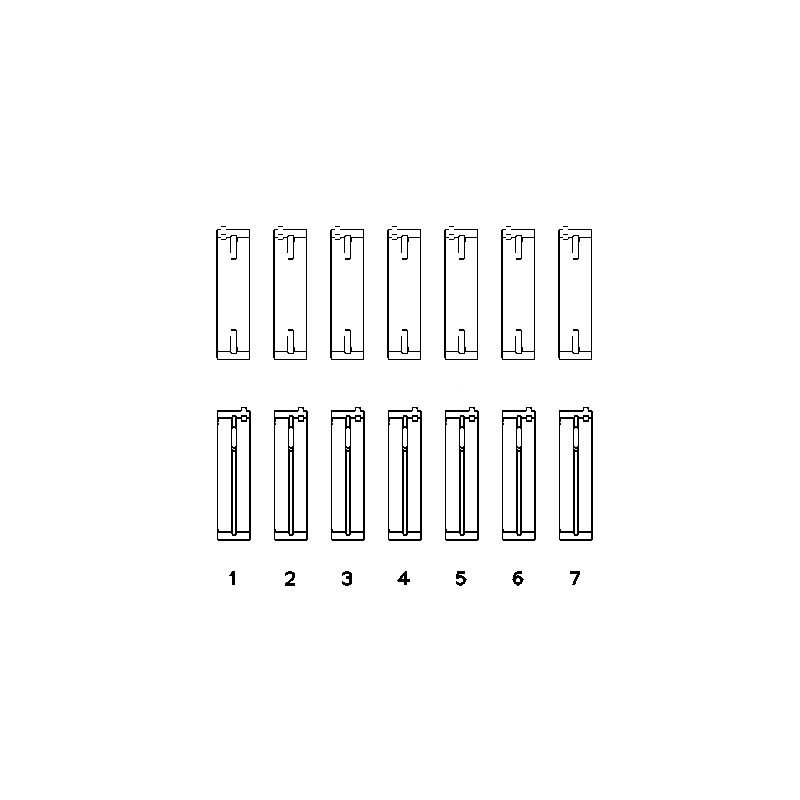

Tre strati compongono una bronzina trimetallica: il dorso in acciaio per la rigidità, lo strato intermedio in rame-piombo per la capacità di carico e infine lo strato di scorrimento antifrizione che protegge il perno di banco. Il set completo comprende 14 semibronzine, sette coppie per sette supporti di banco. Le semibronzine superiori e inferiori sono diverse: ognuna va montata al proprio posto.
Dove un bimetallo di alluminio, progettato per carichi bassi o medi, sopporta circa 8 000 psi, un trimetallo performance arriva a 12 000 psi: il 50 % di margine in più. È ciò che ne garantisce tenuta e durata su un motore sovralimentato con turbo o compressore, o spinto ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL Ø perno di banco 59.958 / 59.978 mm Ø sede 65.000 / 65.010 mm Larghezza 17 mm | Bronzine King Ø perno di banco 59.959 / 59.977 mm Ø sede 65.001 / 65.009 mm Larghezza 17 mm |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 7M5532H-STD | ACL Race - Senza trattamento | Standard | 2.501 |
| 7M5532HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 2.488 |
| 7M5532H-.025 | ACL Race - Senza trattamento | +0.025 | 2.514 |
| 7M5532H-.25 | ACL Race - Senza trattamento | +0.25 | 2.626 |
| MB7089XP | King Racing - Senza trattamento | Standard | 2.502 |
| MB7089XP STDX | King Racing - Senza trattamento | Std, gioco maggiorato (STDX) | 2.489 |
| MB7089XP.026 | King Racing - Senza trattamento | +0.026 | 2.515 |
Gioco di funzionamento
Tra il perno di banco e la bronzina resta un piccolo spazio, il gioco di funzionamento, in cui circola il film d'olio.
In funzione non c'è contatto tra metallo e metallo: il perno di banco ruota su questo film d'olio, che sostiene tutto il carico. È il gioco a regolarne lo spessore. Un gioco troppo stretto frena il passaggio dell'olio, scalda l'insieme e favorisce il grippaggio; un gioco troppo largo lascia fuoriuscire l'olio, indebolisce il film e fa calare la pressione dell'olio. Il gioco corretto equilibra la portata d'olio e la tenuta del film.
| Misura / versione | Quando sceglierla | ACL Race Series | King XP |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | da 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | da 0.086 a 0.098 mm | 0.085 mm - 0.098 mm |
| +0.025 / +0.026 mm | Perno lucidato | da 0.061 a 0.073 mm | 0.060 mm - 0.073 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | da 0.061 a 0.073 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di banco secondo la procedura del costruttore, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Guida tecnica
Progettate per la preparazione motore e le competizioni, queste bronzine di banco trimetalliche ACL e King reggono molto più carico di una bronzina originale, che il motore guadagni potenza, salga di giri o riceva un turbo o un compressore. Esistono in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di banco semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Così si rimette in servizio un albero motore rettificato senza cambiare serie e si regola il gioco in base all'olio e all'uso.
Le due marche
![]() |
ACL Bearing Company produce in Australia, dal 1949, bronzine motore ad alte prestazioni. Con la Race Series propone bronzine trimetalliche precise, disponibili in un'ampia scelta di quote e collaudate su motori preparati e da competizione di tutto il mondo. |
![]() |
King Engine Bearings, produttore israeliano attivo dagli anni '60, realizza bronzine motore ad alte prestazioni. La sua lega trimetallica pMax Black è progettata per sopportare carichi elevati. |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |

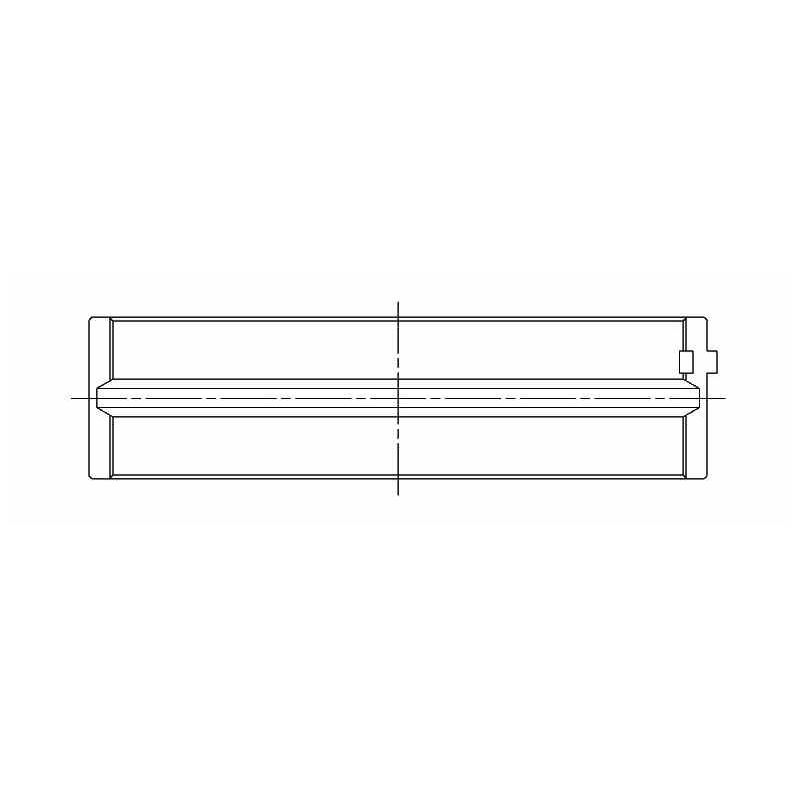

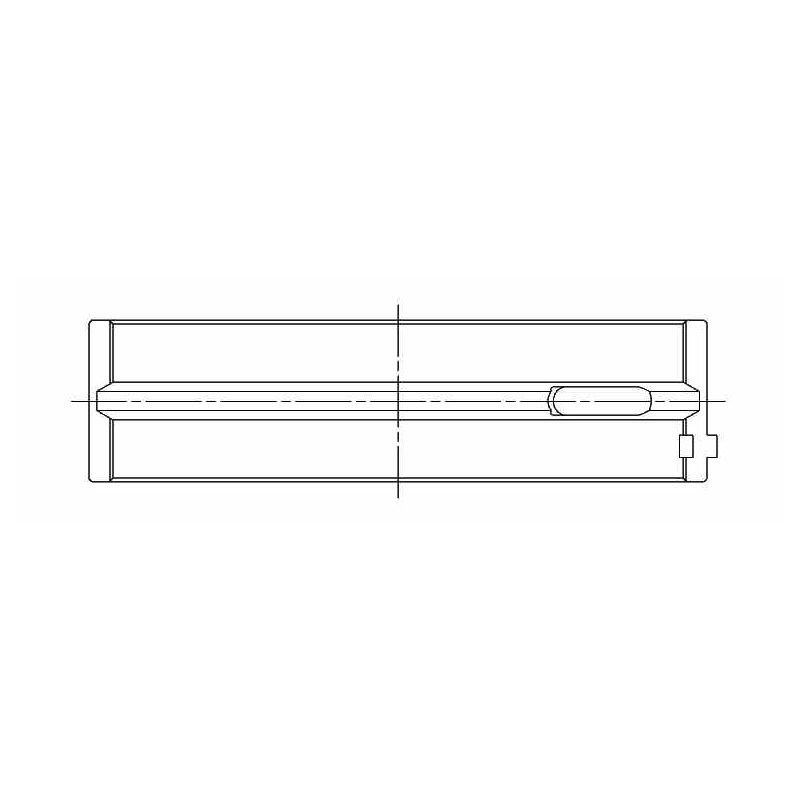

| Sezione | ![]() |
![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallico: dorso in acciaio, strato di rame, superficie tenera |
| Lega | Race Series (rame-piombo) | pMax Black (rame-piombo indurito) |
| Rivestimento protettivo | No | No |
| Misure disponibili | Standard fino a +0.25 mm (+ gioco maggiorato HX) | Standard fino a +0.026 mm (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo kit di bronzine di banco è adatto ai motori VAG VR6 2.8, 2.9, 3.2 e 3.6 (R32, R36) che condividono le stesse dimensioni del perno di banco e della sede:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| Artega | GT 3.6 | BWS | 300 CV | 2009–2012 |
| Audi | A3 (8P1) 3.2 V6 quattro | BDB, BMJ, BUB | 250 CV | 2003–2009 |
| Audi | A3 Sportback (8PA) 3.2 V6 quattro | BDB, BMJ, BUB | 250 CV | 2004–2009 |
| Audi | Q7 (4LB) 3.6 FSI quattro | BHK | 280 CV | 2006–2010 |
| Audi | TT (8J3) 3.2 V6 quattro | BUB, CBRA | 250 CV | 2006–2010 |
| Audi | TT (8N3) 3.2 VR6 quattro | BHE, BPF | 250 CV | 2003–2006 |
| Audi | TT Roadster (8J9) 3.2 V6 quattro | BUB, CBRA | 250 CV | 2007–2010 |
| Audi | TT Roadster (8N9) 3.2 VR6 quattro | BHE, BPF | 250 CV | 2003–2006 |
| Ford | Galaxy I (WGR) 2.8 V6 | AYL | 204 CV | 2000–2006 |
| Ford | Galaxy I (WGR) 2.8 i V6 | AAA | 174 CV | 1995–2000 |
| Ford | Galaxy I (WGR) 2.8 i V6 4x4 | AAA | 174 CV | 1996–2000 |
| Seat | Alhambra (7V8, 7V9) 2.8 V6 | AUE, AYL | 204 CV | 2000–2010 |
| Seat | Alhambra (7V8, 7V9) 2.8 V6 4motion | AUE, AYL | 204 CV | 2000–2010 |
| Seat | Leon (1M1) 2.8 | BDE | 204 CV | 2002–2004 |
| Seat | Leon (1M1) 2.8 Cupra 4 | AUE, BDE | 204 CV | 2001–2006 |
| Seat | Toledo II (1M2) 2.8 | AUE | 204 CV | 2000–2001 |
| VW | Bora I (1J2) 2.8 V6 4motion | AQP, AUE, BDE | 204 CV | 1999–2005 |
| VW | Bora Variant (1J6) 2.8 V6 4motion | AQP, AUE, BDE | 204 CV | 1999–2005 |
| VW | CC B7 (358) 3.6 FSI 4motion | BWS | 300 CV | 2011–2016 |
| VW | California T4 Camper (7DJ, 7DK, 70J) 2.8 VR6 | AES, AMV | 140–204 CV | 1996–2001 |
| VW | Corrado (53I) 2.8 VR6 | AAA | 174 CV | 1991–1995 |
| VW | Corrado (53I) 2.9 VR6 | ABV | 190 CV | 1991–1995 |
| VW | EOS (1F7, 1F8) 3.2 V6 | BUB, CBRA | 250 CV | 2006–2009 |
| VW | Golf III (1H1) 2.8 VR6 | AAA | 163–174 CV | 1992–1997 |
| VW | Golf III (1H1) 2.9 VR6 Syncro (1HX1) | ABV | 190 CV | 1994–1997 |
| VW | Golf III Variant (1H5) 2.9 VR6 Syncro | ABV | 190 CV | 1994–1999 |
| VW | Golf IV (1J1) 2.8 VR6 4motion | AQP, AUE, BDE | 204 CV | 1999–2005 |
| VW | Golf IV (1J1) 3.2 R32 4motion | BFH, BML | 241 CV | 2002–2005 |
| VW | Golf IV Variant (1J5) 2.8 V6 4motion | AQP, AUE, BDE | 204 CV | 1999–2006 |
| VW | Golf V (1K1) 3.2 R32 4motion | BUB, CBRA | 250 CV | 2005–2008 |
| VW | Jetta III (1K2) 2.8 VR6 | AAA | 174 CV | 2009–2010 |
| VW | Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 | BDL, BKK, CFLA | 235 CV | 2004–2009 |
| VW | Multivan T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) VR6 3.2 4motion | BDL, BKK, CFLA | 235 CV | 2004–2009 |
| VW | NEW Beetle (9C1, 1C1) 3.2 RSI 4motion (1C9) | AXJ | 224 CV | 2000–2001 |
| VW | Passat B3/B4 (3A2, 35I) 2.8 VR6 | AAA | 174 CV | 1991–1996 |
| VW | Passat B3/B4 Variant (3A5, 35I) 2.8 VR6 | AAA | 174 CV | 1991–1997 |
| VW | Passat B3/B4 Variant (3A5, 35I) 2.9 VR6 Syncro | ABV | 184 CV | 1994–1997 |
| VW | Passat B6 (3C2) 3.2 FSI 4motion | AXZ | 250 CV | 2005–2010 |
| VW | Passat B6 (3C2) 3.6 FSI | BLV | 280 CV | 2005–2010 |
| VW | Passat B6 (3C2) 3.6 FSI 4motion | BLV | 280 CV | 2005–2010 |
| VW | Passat B6 (3C2) 3.6 R36 4motion | BWS | 300 CV | 2007–2010 |
| VW | Passat B6 Variant (3C5) 3.2 FSI 4motion | AXZ | 250 CV | 2005–2010 |
| VW | Passat B6 Variant (3C5) 3.6 FSI | BLV | 280 CV | 2005–2010 |
| VW | Passat B6 Variant (3C5) 3.6 FSI 4motion | BLV | 280 CV | 2005–2010 |
| VW | Passat B6 Variant (3C5) 3.6 R36 4motion | BWS | 300 CV | 2007–2010 |
| VW | Passat B7 (362) 3.6 FSI 4motion | BWS | 300 CV | 2011–2014 |
| VW | Passat B7 Variant (365) 3.6 FSI 4motion | BWS | 300 CV | 2011–2014 |
| VW | Passat CC B6 (357) 3.6 FSI | BLV | 280 CV | 2008–2012 |
| VW | Passat CC B6 (357) 3.6 FSI 4motion | BLV, BWS | 280–300 CV | 2008–2012 |
| VW | Phaeton (3D1, 3D2, 3D3, 3D4, 3D6, 3D7, 3D8, 3D9) 3.2 V6 | AYT, BKL | 241 CV | 2002–2005 |
| VW | Phaeton (3D1, 3D2, 3D3, 3D4, 3D6, 3D7, 3D8, 3D9) 3.2 V6 4motion | BKL, BRK | 241 CV | 2004–2008 |
| VW | Sharan (7M8, 7M9, 7M6) 2.8 V6 24V | AYL | 204 CV | 2000–2010 |
| VW | Sharan (7M8, 7M9, 7M6) 2.8 V6 24V 4motion | AYL | 204 CV | 2000–2010 |
| VW | Sharan (7M8, 7M9, 7M6) 2.8 VR6 | AAA | 174 CV | 1995–2000 |
| VW | Sharan (7M8, 7M9, 7M6) 2.8 VR6 Syncro | AAA | 174 CV | 1996–2000 |
| VW | Touareg (7LA, 7L6, 7L7) 3.2 V6 | AZZ, BAA, BKJ, BMV, BMX, BRJ | 220–241 CV | 2002–2006 |
| VW | Touareg (7LA, 7L6, 7L7) 3.6 V6 FSI | BHK | 280 CV | 2005–2010 |
| VW | Transporter T4 Autobus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7 2.8 VR 6 | AES | 140 CV | 1995–2000 |
| VW | Transporter T4 Autobus (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7 2.8 VR6 | AMV | 204 CV | 2000–2003 |
| VW | Transporter T4 Pianale piatto/Telaio (70E, 70L, 70M, 7DE, 7D 2.8 | AES | 140 CV | 1996–2000 |
| VW | Transporter T4 Pianale piatto/Telaio (70E, 70L, 70M, 7DE, 7D 2.8 VR6 | AMV | 204 CV | 2000–2003 |
| VW | Transporter T4 Furgone (70A, 70H, 7DA, 7DH, 70J) 2.8 VR6 | AES, AMV | 140–204 CV | 1996–2003 |
| VW | Transporter T5 Autobus (7HB, 7HJ, 7EB, 7EJ) 3.2 V6 4motion | BDL, BKK, CFLA | 235 CV | 2003–2009 |
| VW | Transporter T5 Autobus (7HB, 7HJ, 7EB, 7EJ) VR6 3.2 | BDL, BKK, CFLA | 235 CV | 2004–2009 |
| VW | Transporter T5 Pianale piatto/Telaio (7JD, 7JE, 7JL, 7JY, 7J VR6 3.2 | BDL, BKK | 235 CV | 2003–2009 |
| VW | Transporter T5 Pianale piatto/Telaio (7JD, 7JE, 7JL, 7JY, 7J VR6 3.2 4motion | BDL | 235 CV | 2003–2009 |
| VW | Transporter T5 Furgone (7HA, 7HH, 7EA, 7EH) VR6 3.2 | BDL, BKK, CFLA | 235 CV | 2004–2009 |
| VW | Transporter T5 Furgone (7HA, 7HH, 7EA, 7EH) VR6 3.2 4motion | BDL, BKK, CFLA | 235 CV | 2003–2009 |
| VW | Vento (1H2) 2.8 VR6 | AAA | 163–174 CV | 1992–1998 |
Perché sostituire le bronzine
Quando una bronzina di banco cede, i danni superano presto il componente stesso: perno di banco segnato, detriti mandati in tutto il circuito dell'olio, albero motore da rettificare come minimo, a volte basamento danneggiato. Un set di bronzine costa molto meno di una rettifica e non è paragonabile a una revisione completa del motore. È il componente meno caro della linea d'albero, ma anche quello il cui cedimento costa di più.
-
