- Su ordinazione
Kit molle valvola rinforzate VAG VR6 24V
Kit di 24 molle valvola rinforzate per i VR6 a 24 valvole del Gruppo VAG.
- Marche: CATCAMS, SUPERTECH, FERREA
- Motori: VR6 2.8 e 3.2 24V (Golf, Bora, Eos, A3, TT, Leon)
- Molle: singole o doppie
- Contenuto: molle, piattelli superiori, piattelli inferiori secondo il kit
I motori VAG VR6 a 24 valvole
Questi kit coprono i sei cilindri a V stretto VR6 a 24 valvole del Gruppo VAG: il 2,8 litri (AQP, AUE, BDE, BDF) e il 3,2 litri (BFH, BML, BUB, BHE, CBRA). Si trovano su Golf IV e V R32, Bora, Eos, Audi A3 e TT, Seat Leon e Toledo; montano 24 molle.
In origine il riferimento della molla dipende dal motore: 022 109 623 D (AQP, AUE fino ad AUE 007 364), 022 109 623 G (BDE, AUE da AUE 007 365), 022 109 623 F (BFH, BML, BUB); il piattello superiore è il 022 109 641 B.
ATTENZIONE: il montaggio del kit CATCAMS richiede la lavorazione della testata alla base della molla (+1 mm).
Kit molle valvola rinforzate CATCAMS, SUPERTECH e FERREA
Alla fine di ogni apertura la molla ha il compito di rimettere immediatamente in appoggio la valvola, a qualsiasi regime, e poi di tenerla sulla camma per tutta la fase di chiusura. Su un VR6 spinto in alto nei giri, l'inerzia dell'insieme valvola, piattello e semiconi cresce in fretta. Se la forza manca, la valvola si allontana dal profilo, rimbalza sulla sede e può terminare la corsa contro il pistone: valvole piegate, guide danneggiate, talvolta un pistone forato.
Il kit FERREA dichiara 378 N alla sede a 39,0 mm e 845 N a 10 mm di alzata; i suoi piattelli in titanio, per FERREA il 40 % più leggeri, riducono la massa da controllare. I kit SUPERTECH a molle doppie danno 356 N a 36,0 mm o 338 N a 36,4 mm e sostituiscono anche il piattello inferiore. Il kit CATCAMS abbina una molla singola rinforzata a un piattello dedicato, senza altri pezzi da cambiare.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| PAC-S90015+99312/S-24 | CATCAMS | Singole | Est. 25,4 mm | 24 molle, 24 piattelli superiori, piattelli inferiori originali conservati | ||||
| SPRK-TC25D-VR6 | SUPERTECH | Doppie 80 lbs | Est. 25,0 / 18,0 mm Int. 18,0 / 13,0 mm |
356 N a 36,0 mm | 56,0 N/mm | 12,5 mm | 24 molle doppie, 24 piattelli superiori, 24 piattelli inferiori | |
| SPRK-TC25D-VR6-36 | SUPERTECH | Doppie 76 lbs | Est. 25,0 / 18,0 mm Int. 18,0 / 13,0 mm |
338 N a 36,4 mm | 56,0 N/mm | 12,5 mm | 24 molle doppie, 24 piattelli superiori, 24 piattelli inferiori | |
| S10087*24+E11063*24 | FERREA | Singole | Est. 23,5 / 15,7 mm | 378 N a 39,0 mm | 845 N a 10 mm | 46,4 N/mm | 12,0 mm | 24 molle, 24 piattelli superiori in titanio, piattelli inferiori originali conservati |
Montaggio dei kit molle
| Componente | Origine VAG | Kit molle rinforzate |
|---|---|---|
| Molla | 022 109 623 D, G o F secondo il motore | Specifico del kit: PAC-S90015 (CATCAMS), SPR-TC25D (SUPERTECH), S10087 (FERREA) |
| Piattello superiore | 022 109 641 B | Specifico del kit: 99312/S (CATCAMS), RET-K20A3/TC25 (SUPERTECH), E11063 in titanio (FERREA) |
| Piattello inferiore | Originale conservato (CATCAMS, FERREA); specifico del kit: SEAT-VR624 o SEAT-TC25-36 (SUPERTECH) | |
| Semiconi | Originali conservati |

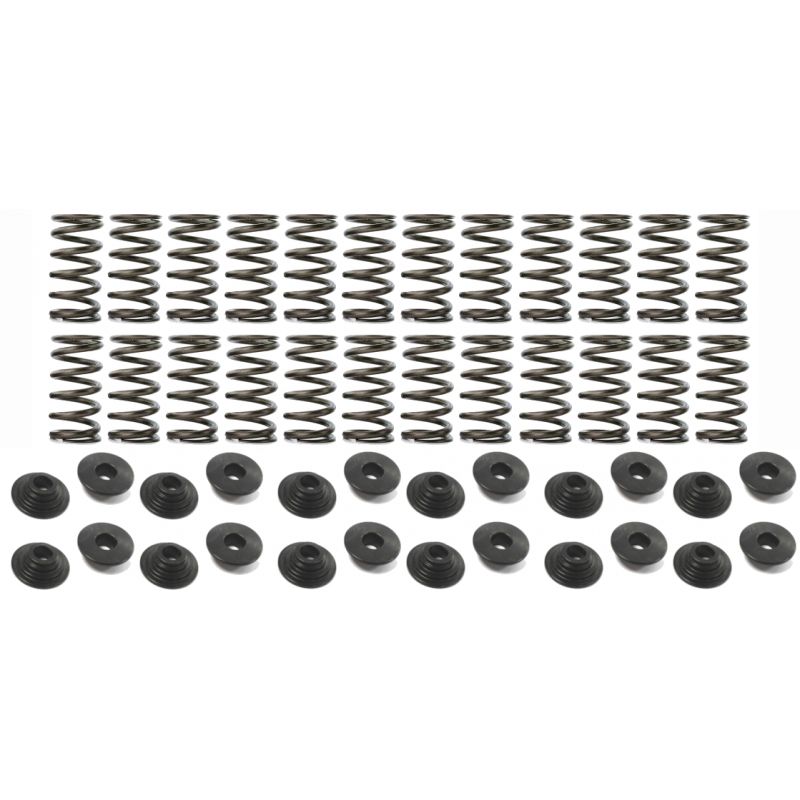

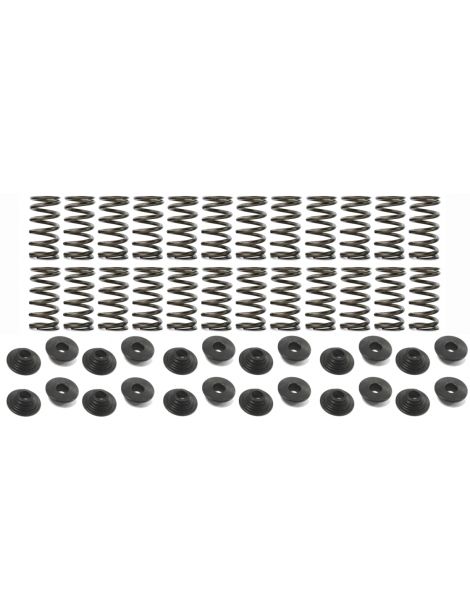

Il kit CATCAMS riunisce 24 molle PAC-S90015 e 24 piattelli 99312/S. Il lotto FERREA abbina 24 molle S10087 e 24 piattelli in titanio E11063, imposti da FERREA. Queste due offerte conservano i piattelli inferiori e i semiconi di serie. I kit SUPERTECH comprendono 24 molle doppie SPR-TC25D, 24 piattelli RET-K20A3/TC25 e 24 piattelli inferiori SEAT-VR624 o SEAT-TC25-36.
A valvola chiusa, per altezza di montaggio s'intende lo spazio occupato dalla molla da un piattello all'altro. FERREA la fissa a 39,0 mm, SUPERTECH a 36,0 o 36,4 mm secondo il kit; CATCAMS non pubblica la propria. Una rettifica delle sedi la allunga, e la forza perde allora, millimetro dopo millimetro, il valore della rigidezza. Rilevatela su tutte le 24 valvole.
| SUPERTECH | FERREA | |
|---|---|---|
| Altezza di montaggio | SPRK-TC25D-VR6 : 36,0 mm SPRK-TC25D-VR6-36 : 36,4 mm |
39,0 mm |
| Carico alla sede a questa altezza | 356 N 338 N |
378 N |
Guida tecnica
Le marche proposte
| L'azienda belga CATCAMS (Cat Cams N.V.) ha costruito una reputazione mondiale con alberi a camme da corsa rettificati su una macchina a controllo numerico capace di camme inclinate. Le sue molle sono pensate per accompagnare quegli alberi, viste nel BTCC e a Le Mans, e per motori preparati. | |
| Dalla sua sede in California, SUPERTECH fornisce da oltre tre decenni e con continuità valvole, molle e piattelli ai preparatori di tutto il mondo. Filo per molle in cromo-silicio-vanadio purissimo e ogni lotto controllato da solo con radiografia, ultrasuoni e misura laser, prima di partire. | |
| Horacio Ferrea, motorista giunto dall'Argentina, ha dato il suo nome a FERREA Racing Components, nata in Florida nel 1978. Le officine dell'azienda producono molle, piattelli, valvole e guide da ritrovare nei paddock di dragster, NASCAR ed endurance in diversi continenti. |
Come scegliere
Più rigida, una molla tiene la valvola premuta sulla camma mentre il VR6 sale di giri: è ciò che consente camme più aggressive, un limitatore spostato o la sovralimentazione, al riparo dallo sfarfallamento. Qui i carichi pubblicati vanno da 338 a 378 N alla sede e raggiungono 845 N a 10 mm con FERREA. Verificate l'alzata massima ammessa: 12,0 mm per FERREA, 12,5 mm per SUPERTECH; l'alzata degli alberi deve restare al di sotto.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | I 76 e 80 lbs nei riferimenti SUPERTECH traducono in libbre una forza di 338 e 356 N a valvola chiusa. FERREA dichiara 378 N con una molla singola; CATCAMS non pubblica alcun carico per PAC-S90015. Basate la scelta sull'alzata, sul regime voluto e sull'eventuale sovralimentazione. Non esagerate: un carico superfluo accelera l'usura di camme e punterie idrauliche, senza alcun vantaggio in potenza. |
| Molla singola o doppia | CATCAMS e FERREA restano su una molla singola, come l'originale, con un piattello alleggerito. SUPERTECH adotta una molla doppia: la molla piccola alloggiata nella grande assorbe parte del carico e ne frena le vibrazioni; è accompagnata da un piattello inferiore specifico. |
Quando le molle rinforzate diventano necessarie
- Alberi a camme con diagramma più ampio
- Regime massimo del VR6 aumentato
- Turbocompressore o compressore volumetrico montato
- Testata ricostruita per l'uso in gara o nelle giornate in pista
- Molle originali indebolite dagli anni, valvole instabili vicino al limitatore
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
|---|---|---|---|
| VW Golf IV (1J1) 4motion | VR6 2.8 / 3.2 24V | 1999-2005 | |
| VW Golf IV Variant (1J5) 4motion | VR6 2.8 24V | 1999-2006 | |
| VW Bora (1J2) 4motion | VR6 2.8 24V | 1999-2005 | |
| VW Bora Variant (1J6) 4motion | VR6 2.8 24V | 1999-2005 | |
| VW Golf V (1K1) R32 4motion | VR6 3.2 24V | 2005-2008 | |
| VW Eos (1F7, 1F8) | VR6 3.2 24V | 2006-2009 | |
| Audi A3 (8P1) quattro | VR6 3.2 24V | 2003-2009 | |
| Audi A3 Sportback (8PA) quattro | VR6 3.2 24V | 2004-2009 | |
| Audi TT (8J3) quattro | VR6 3.2 24V | 2006-2010 | |
| Audi TT (8J9) quattro | VR6 3.2 24V | 2007-2010 | |
| Seat Leon (1M1) / Leon Cupra 4 | VR6 2.8 24V | 2001-2006 | |
| Seat Toledo II (1M2) | VR6 2.8 24V | 2000-2001 | |
| VW Golf IV, Bora 2.8 VR6 (kit FERREA) | BDF | 2002-2004 | |
| Audi TT 3.2 VR6 quattro (kit FERREA) | BHE / CBRA | 2005-2009 | |
| VW et Audi 3.2 VR6 R32 (kits SUPERTECH) | BFH / BML / BUB / BHE / CBRA |
Riferimento OEM (molla valvola): 022 109 623 D (AQP, AUE fino ad AUE 007 364); 022 109 623 G (BDE, AUE da AUE 007 365; sostituisce 022 109 623 E); 022 109 623 F (BFH, BML, BUB); 022 109 623 H (BUB).
Prodotti correlati
Con la testata del VR6 smontata, fate controllare le 24 valvole con guide e sedi: i pulsanti seguenti aprono le nostre schede delle valvole d'aspirazione e di scarico.
| Valvole di aspirazione VAG R32 BFH BML BUB → |
| Valvole di scarico VAG R32 BFH BML BUB → |
-
Marca
-
RiferimentoPAC-S90015+99312/S-24
