Bronzine di biella trimetallo VAG VR6 2.8 2.9 3.2 3.6
Kit di 12 semicuscinetti di biella trimetallo per il sei cilindri Volkswagen VR6 2.8, 2.9, 3.2 e 3.6.

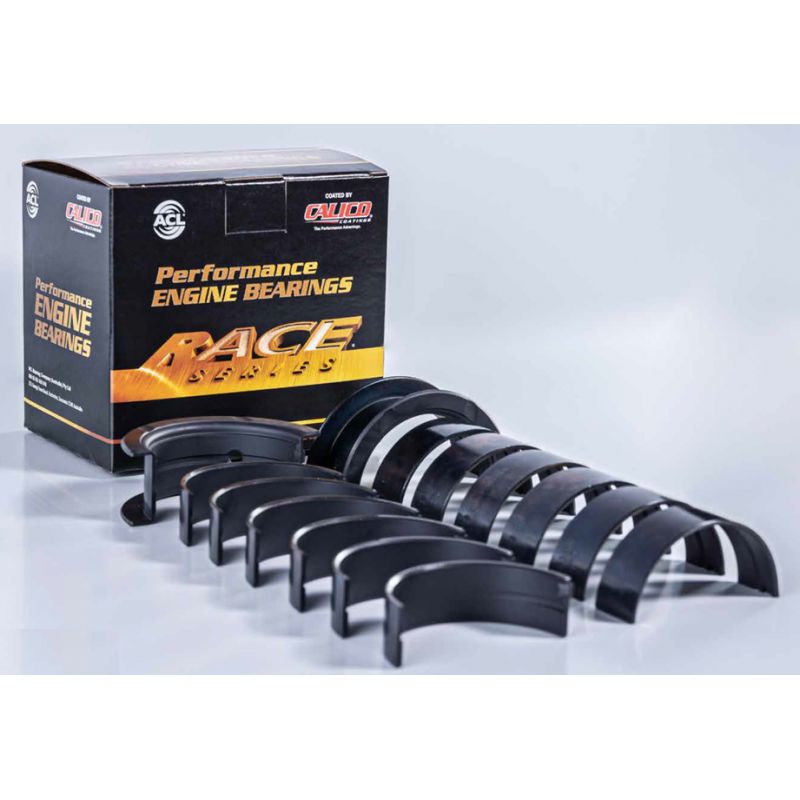

- Marchi e trattamenti: ACL Race e King Racing XPC
- Compatibilità: VW Golf III, IV e V R32, Corrado, Passat, Sharan, Touareg, Audi A3, TT, Q7, Seat Leon
- Codici motore: AAA, ABV, AQP, AUE, BDE, BFH, BML, BUB, BLV
- Misure disponibili: da standard a +0.25 mm, versioni a gioco maggiorato (HX, STDX)
Il sei cilindri Volkswagen VR6 (2.8, 2.9, 3.2 e 3.6)
Il VR6 è il sei cilindri compatto del gruppo Volkswagen: una V strettissima sotto un'unica testata, che racchiude sei cilindri nell'ingombro di un quattro cilindri. Nato nel 1991 come 2.8 litri a 12 valvole (2 792 cm³), affiancato dal 2.9 litri Syncro, passa poi a 24 valvole nel 2.8 litri, quindi al 3.2 litri (3 189 cm³, R32) e al 3.6 litri FSI (3 597 cm³). Montato sulle Volkswagen Golf, Corrado, Passat, Sharan, Touareg, Phaeton, Transporter e Multivan, sulle Audi A3, TT e Q7 e sulle Seat Alhambra e Leon, mantiene lo stesso diametro del perno di biella su tutte queste versioni: un solo kit di bronzine copre tutta la famiglia.
Di fabbrica, il gruppo Volkswagen monta su questo motore bronzine di biella di serie, fornite in semicuscinetti graduati (riferimenti 021 105 701 B sui 2.8 e 2.9, 022 105 701 C sul 3.2 R32). Sono bronzine dimensionate per i carichi del motore originale: non appena potenza, regime o pressione di sovralimentazione aumentano, raggiungono i loro limiti.
Le bronzine di biella trimetallo

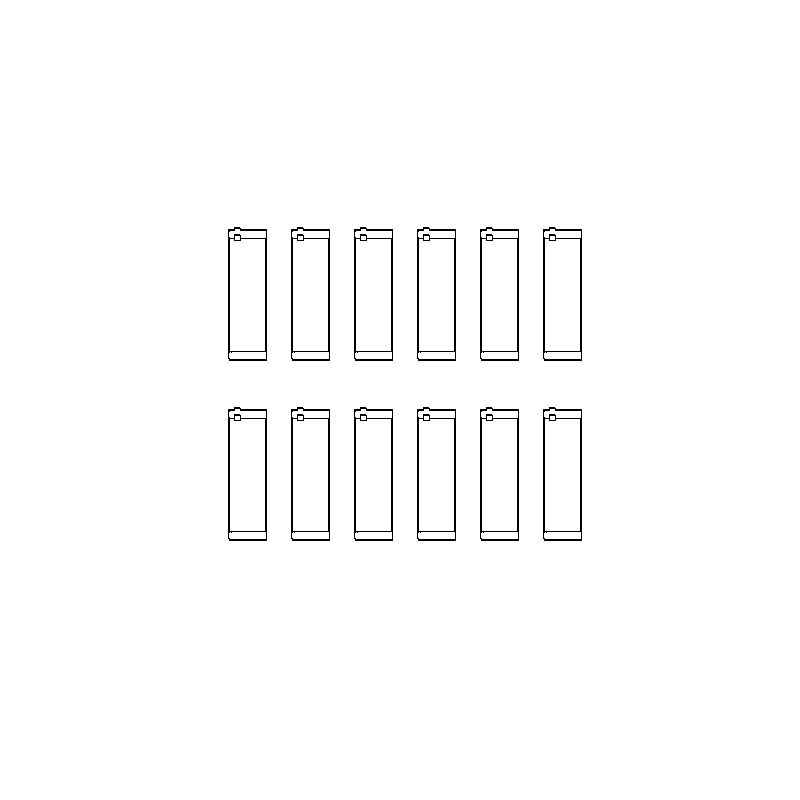

La bronzina trimetallica unisce tre strati con funzioni complementari: un dorso in acciaio che garantisce la tenuta meccanica, uno strato intermedio in rame-piombo che assorbe i carichi elevati e uno strato di scorrimento antifrizione che preserva il perno di biella. Il set completo conta 12 semibronzine, ossia 6 coppie.
Un bimetallo di alluminio, previsto per carichi bassi o medi, si ferma intorno a 8 000 psi; un trimetallo performance regge fino a 12 000 psi, il 50 % di capacità di carico in più. Guadagna così in resistenza e durata sui motori turbo, con compressore o sfruttati ad alti regimi.
Caratteristiche tecniche

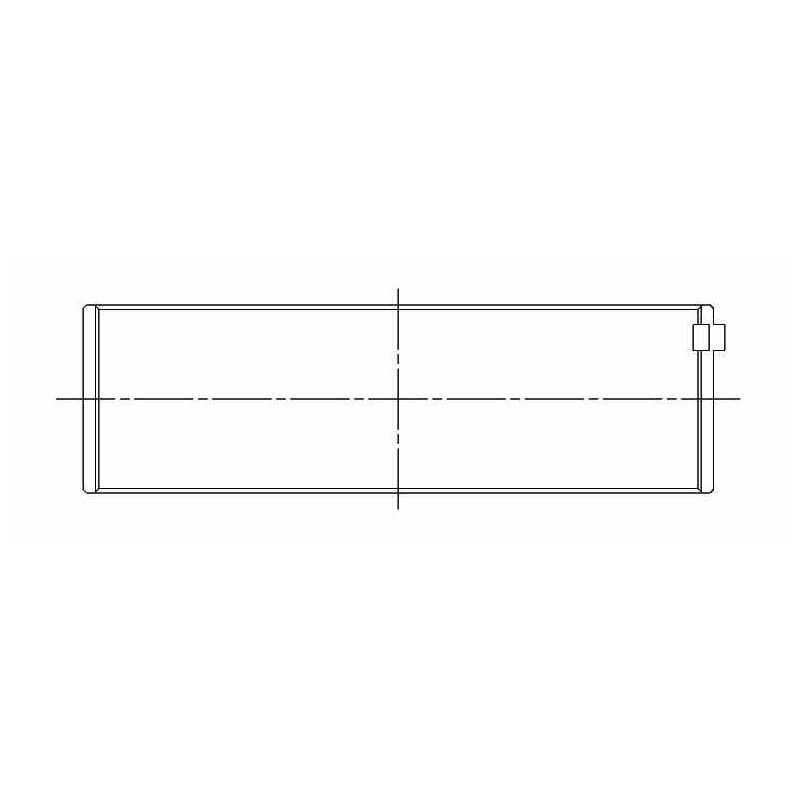

| Bronzine ACL / King Ø perno di biella 53.958 / 53.978 mm Ø sede 56.800 / 56.819 mm Larghezza 17 mm |
Riferimento OEM Rif. 021 105 701 B (2.8, 2.9) e 022 105 701 C (3.2) |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 6B5530H-STD | ACL Race - Senza trattamento | Standard | 1.404 |
| 6B5530HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 1.391 |
| 6B5530H-.025 | ACL Race - Senza trattamento | +0.025 | 1.417 |
| 6B5530H-.25 | ACL Race - Senza trattamento | +0.25 | 1.529 |
| CR6764XPC | King Racing - pMaxKote | Standard | 1.402 |
| CR6764XPC STDX | King Racing - pMaxKote | Std, gioco maggiorato (STDX) | 1.389 |
| CR6764XPC.026 | King Racing - pMaxKote | +0.026 | 1.415 |
| CR6764XPC0.25 | King Racing - pMaxKote | +0.25 | 1.529 |
Gioco di funzionamento
Il gioco di funzionamento è lo spazio lasciato tra la bronzina e il perno di biella, occupato in permanenza dal film d'olio.
A motore acceso il perno di biella non tocca la bronzina: poggia su questo film d'olio, che sostiene il carico. Il gioco fissa lo spessore del film. Se è troppo ridotto ostacola la circolazione dell'olio, fa salire la temperatura ed espone al grippaggio; se è troppo ampio lascia sfuggire l'olio, il film perde portanza e la pressione dell'olio cala. Il gioco giusto concilia una lubrificazione sufficiente e un film d'olio che continua a sostenere il carico.
| Misura / versione | Quando sceglierla | ACL Race Series | King XPC |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | 0.056 a 0.067 mm | 0.054 mm - 0.070 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | 0.081 a 0.092 mm | 0.079 mm - 0.095 mm |
| +0.025 / +0.026 mm | Perno lucidato | 0.056 a 0.067 mm | 0.054 mm - 0.070 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | 0.056 a 0.067 mm | 0.054 mm - 0.070 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di biella alla coppia prescritta (vedere la tabella delle coppie qui sotto), poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Coppie di serraggio viti di biella
| Bulloneria | A coppia | Per allungamento (calibro) |
| Viti originali (OEM), VR6 2.8 / 2.9 / 3.2 | 30 Nm + 90° | |
| Biella forgiata ZRP, ARP2000 (3/8″ × 38 mm) |
61 Nm | da 0.140 a 0.152 mm |
| Biella forgiata ZRP, ARP L19 (3/8″ × 38 mm) |
67.8 Nm | da 0.152 a 0.165 mm |
| Biella forgiata Boostline, ARP2000 (3/8″ × 41 mm) |
81 Nm | da 0.142 a 0.152 mm |
| Biella forgiata Boostline, ARP Custom Age 625+ (3/8″ × 41 mm) |
88 Nm | da 0.152 a 0.163 mm |
ARP raccomanda il metodo per allungamento (calibro).
Guida tecnica
Le bronzine di biella ACL e King qui presentate sono bronzine trimetalliche destinate alla preparazione motore e alle competizioni. Sopportano carichi nettamente superiori a quelli di una bronzina di serie e sono disponibili in più quote: la quota standard, una quota +0.025 / +0.026 mm per un perno di biella semplicemente lucidato, una quota di rettifica a +0.25 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Questa gamma consente di rimontare un albero motore rettificato senza cambiare serie e di adattare il gioco all'olio e all'uso scelti.
Le due marche
![]() |
Fondata in Australia nel 1949, ACL Bearing Company progetta bronzine motore ad alte prestazioni. La sua gamma Race Series riunisce bronzine trimetalliche di precisione, offerte in numerose quote e montate su motori preparati in tutto il mondo. |
![]() |
King Engine Bearings, produttore israeliano di bronzine motore ad alte prestazioni dagli anni '60, propone con la sua lega trimetallica pMax Black, rivestita di pMaxKote nella versione XPC, bronzine progettate per carichi elevati. |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |
| Sezione | ![]() |
![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallico: dorso in acciaio, strato di rame, superficie tenera |
| Lega | Race Series (rame-piombo) | pMax Black (rame-piombo indurito) |
| Rivestimento protettivo | No | Sì, pMaxKote: rivestimento polimerico sulla superficie che limita l'usura quando la lubrificazione cala (avviamenti, film d'olio ridotto). |
| Misure disponibili | Standard fino a +0.25 mm (+ gioco maggiorato HX) | Standard fino a +0.25 mm (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo kit di bronzine di biella è adatto al sei cilindri VR6 delle seguenti Audi, Ford, Seat e Volkswagen:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| AUDI | TT / TT Roadster (8N3, 8N9, 8J3, 8J9) | BHE, BPF, BUB, CBRA | 250 CV | 2003–2010 |
| AUDI | A3 / A3 Sportback (8P1, 8PA) | BDB, BMJ, BUB | 250 CV | 2003–2009 |
| AUDI | Q7 (4LB) | BHK | 280 CV | 2006–2010 |
| VOLKSWAGEN | PASSAT B3/B4 / PASSAT B3/B4 Variant (3A2, 35I, 3A5) | AAA, ABV | 174–184 CV | 1991–1997 |
| VOLKSWAGEN | CORRADO (53I) | AAA, ABV | 174–190 CV | 1991–1995 |
| VOLKSWAGEN | GOLF III / GOLF III Variant (1H1, 1H5) | AAA, ABV | 163–190 CV | 1992–1999 |
| VOLKSWAGEN | VENTO (1H2) | AAA | 163–174 CV | 1992–1998 |
| VOLKSWAGEN | SHARAN (7M8, 7M9, 7M6) | AAA, AYL | 174–204 CV | 1995–2010 |
| VOLKSWAGEN | TRANSPORTER T4 Autobus / TRANSPORTER T4 Pianale/Telaio / TRANSPORTER T4 Furgone (70A, 70H, 7DA, 7DH, 70J) | AES, AMV | 140–204 CV | 1995–2003 |
| VOLKSWAGEN | GOLF IV / GOLF IV Variant (1J1, 1J5) | AQP, AUE, BDE, BFH, BJS, BML | 204–241 CV | 1999–2006 |
| VOLKSWAGEN | PASSAT CC B6 (357) | BLV | 280 CV | 2008–2012 |
| VOLKSWAGEN | BORA I / BORA Variant (1J2, 1J6) | AQP, AUE, BDE | 204 CV | 1999–2005 |
| VOLKSWAGEN | NEW BEETLE (9C1, 1C1) | AXJ | 224 CV | 2000–2001 |
| VOLKSWAGEN | PHAETON (3D1, 3D2, 3D3, 3D4, 3D6, 3D7, 3D8, 3D9) | AYT, BKL, BRK | 241 CV | 2002–2008 |
| VOLKSWAGEN | TOUAREG (7LA, 7L6, 7L7) | AZZ, BAA, BHK, BKJ, BMV, BMX, BRJ | 220–280 CV | 2002–2010 |
| VOLKSWAGEN | TRANSPORTER T5 Autobus / TRANSPORTER T5 Furgone / TRANSPORTER T5 Pianale/Telaio (7HB, 7HJ, 7EB, 7EJ, 7HA, 7HH, 7EA, 7EH) | BDL, BKK, CFLA | 235 CV | 2003–2009 |
| VOLKSWAGEN | MULTIVAN T5 (7HM, 7HN, 7HF, 7EF, 7EM, 7EN) | BDL, BKK, CFLA | 235 CV | 2004–2009 |
| VOLKSWAGEN | GOLF V (1K1) | BUB, CBRA | 250 CV | 2005–2008 |
| VOLKSWAGEN | EOS (1F7, 1F8) | BUB, CBRA | 250 CV | 2006–2009 |
| VOLKSWAGEN | PASSAT B6 / PASSAT B6 Variant (3C2, 3C5) | AXZ, BLV | 250–280 CV | 2005–2010 |
| VOLKSWAGEN | JETTA III (1K2) | AAA | 174 CV | 2009–2010 |
| SEAT | ALHAMBRA (7V8, 7V9) | AUE, AYL | 204 CV | 2000–2010 |
| SEAT | LEON (1M1) | AUE, BDE | 204 CV | 2001–2006 |
| SEAT | TOLEDO II (1M2) | AUE | 204 CV | 2000–2001 |
| FORD | GALAXY I (WGR) | AAA, AYL | 174–204 CV | 1995–2006 |
Perché sostituire le bronzine
Una bronzina di biella che cede non si rovina da sola: segna il perno di biella, disperde i suoi detriti nel circuito dell'olio e impone come minimo una rettifica dell'albero motore, quando non comporta anche la perdita della biella e del basamento. Su un motore preparato un set di bronzine rappresenta solo una frazione del costo di una rettifica, e una parte ancora minore di quello di un motore da rifare: è il componente meno caro del manovellismo e quello il cui cedimento costa di più.
-
