Prigionieri testata rinforzati ARP BMW M20B25 Prigionieri testata rinforzati ARP BMW M20B25 Prigionieri testata rinforzati ARP BMW M20B25 Prigionieri testata rinforzati ARP BMW M20B25

Prigionieri testata rinforzati ARP BMW M20

334,95 € (Tasse incl.)
394,06 € (Tasse incl.) -15%

Kit di 14 prigionieri testata ARP2000 per BMW 325i, 325iX, 525i e Z1 (M20B25).

  • Marca: ARP
  • Motori: M20B25
  • Filettatura: M10 x 1,5
  • Grado: ARP2000
ARP-201-4305
14 disponibili in magazzino Europa (consegna 72 h)
Paga a rate

Il motore BMW interessato

Il M20B25 è il sei cilindri in linea a benzina da 2,5 litri (2.494 cm³) della famiglia M20 di BMW, con un albero a camme in testa e dodici valvole. Aspirato, equipaggia la 325i e la 325iX (E30 berlina, Touring e cabrio), la 525i (E34) e la Z1.

Di serie, la testata è fissata da viti Torx a serraggio angolare, da sostituire a ogni smontaggio (riferimenti 11 12 1 726 478 + 11 12 1 722 021, il secondo è una vite Torx complementare). Si serrano a 30 Nm, poi a 90° e ancora 90°; questo serraggio angolare allunga in modo permanente queste viti.

Prigionieri testata rinforzati ARP

Ogni ciclo di combustione spinge la testata verso l'alto. È la bulloneria della testata a opporsi, mantenendo sulla guarnizione una pressione di serraggio costante; se questa pressione cala, la tenuta non è più garantita.

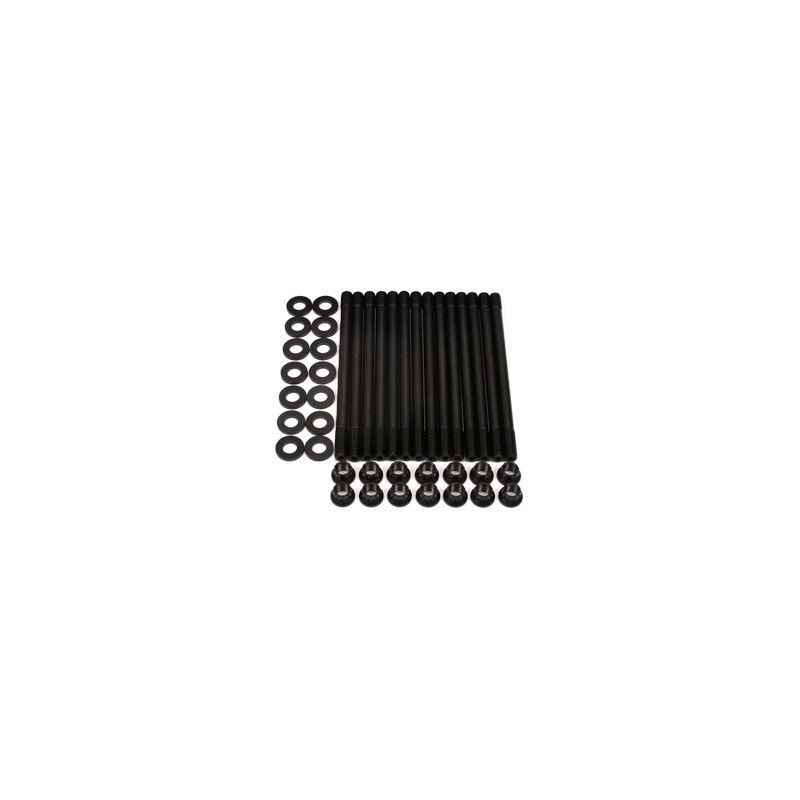

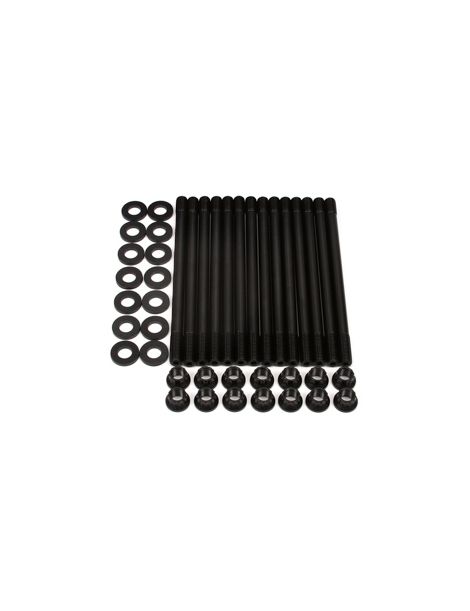

Il kit ARP 201-4305 comprende 14 prigionieri in ARP2000 con dadi 12 punte e rondelle. Le istruzioni fissano l'ordine di montaggio: i prigionieri si avvitano prima a mano nel basamento, poi si posa la testata e infine i dadi vengono serrati alla coppia, il che dà un precarico più elevato risparmiando le filettature del basamento. L'ARP2000 è una lega propria di ARP, trattata termicamente fino a 220.000 psi di resistenza alla trazione, con filetti rullati dopo il trattamento. La bulloneria motore di serie appartiene per lo più alle classi 10.9 e 12.9 (da 150.800 a 176.900 psi minimi): l'ARP2000 offre quindi dal 24 al 46 % di margine in più. Questi prigionieri ARP2000 in M10 x 1,5 sono calcolati per sopportare fino a 800 CV su questo sei cilindri (valore indicativo calcolato).

Caratteristiche tecniche

Riferimento Marca Grado / materiale Dadi Filettatura
ARP-201-4305 ARP ARP2000 12 punte M10 x 1,5

Coppia di serraggio

Riferimento Passata 1 Passata 2 Passata 3
ARP-201-4305 32 Nm 63 Nm 95 Nm

Ai prigionieri non si applica alcuna coppia quando entrano nel monoblocco: si avvitano a mano. Le istruzioni lasciano la possibilità di un frenafiletti per montarli in modo permanente, purché il serraggio sia finito prima che il prodotto indurisca.

Un prigioniero la cui filettatura sbocca in un passaggio dell'acqua riceve il sigillante per filetti ARP.

Rispettate l'ordine di serraggio raccomandato dal costruttore e portate alla coppia in tre passate; i valori indicati presuppongono il lubrificante ARP sui filetti e sotto i dadi.

Anche le rondelle ricevono il lubrificante ARP, come indicato nelle istruzioni.

Le coppie qui sopra provengono dalle istruzioni ARP 201-4305, revisione applicabile al giorno della messa online. In caso di differenze prevalgono le istruzioni ufficiali, che descrivono la procedura completa, ordine di serraggio compreso. Consultate le istruzioni ARP 201-4305

Guida tecnica

Tutti i valori di coppia di questa scheda sono dati con il grasso di montaggio ARP sui filetti e sotto i dadi; un altro lubrificante li renderebbe errati.

Acquistate il grasso di montaggio ARP →

Il marchio ARP

ARP ARP (Automotive Racing Products) nasce all'inizio degli anni 1970 per iniziativa di Gary Holzapfel, ingegnere proveniente dal settore aerospaziale, deciso a eliminare le rotture di motore dovute a una bulloneria troppo debole nelle corse. L'azienda progetta e produce in California migliaia di riferimenti, in diversi gradi di materiale adatti a ogni impiego.

I vantaggi rispetto alle viti originali

Criterio Viti di testata originali Prigionieri rinforzati ARP
Vite di testata BMW originale Prigionieri rinforzati ARP
Modo di serraggio Coppia e poi angolo (30 Nm + 90° + 90°) Solo coppia, in 3 passate
Filettatura del basamento Sollecitata a ogni serraggio Preservata (prigioniero avvitato a mano)

Quando i prigionieri diventano necessari

La bulloneria originale è dimensionata per il motore così come esce dalla fabbrica. Va rinforzata quando:

  • M20B25: la sovralimentazione viene aggiunta o spinta oltre il valore originale
  • Il rapporto di compressione cresce nel corso della preparazione
  • La guarnizione originale viene sostituita da una guarnizione MLS rinforzata, che richiede un precarico elevato e uniforme
  • Il motore ha già subito una testata sollevata o una perdita della guarnizione
  • L'uso in gara impone riscaldamenti severi e smontaggi regolari della testata

Compatibilità veicoli

Modello Codice motore Potenza Anni
325i (E30) M20B25 170-192 CV 1983-1993
325iX (E30) M20B25 170 CV 1986-1993
525i (E34) M20B25 170 CV 1988-1990
Z1 M20B25 170 CV 1988-1991

Riferimento OEM: 11 12 1 726 478 + 11 12 1 722 021

Perché è la soluzione più economica?

Le viti di testata originali, serrate alla coppia e poi all'angolo, restano allungate in modo permanente. Più resistente, la bulloneria in ARP2000 sopporta una pressione di combustione nettamente più alta, sovralimentazione compresa: limita il rischio di perdite dalla guarnizione o di rottura ed evita così una revisione molto più costosa del kit.

Pensate alla guarnizione di testata rinforzata

Bulloneria rinforzata e guarnizione di testata lavorano insieme: la guarnizione deve reggere la stessa pressione della bulloneria. La guarnizione corrispondente a questo motore:

Guarnizione di testata rinforzata M20B25 →

  • Marca
    ARP
  • Riferimento
    ARP-201-4305
  • ean13
    0672036042776
