BMW 2.5/ 2.7 M20 Joint de culasse renforcé COMETIC 325i, 525i BMW 2.5/ 2.7 M20 Joint de culasse renforcé COMETIC 325i, 525i

Guarnizione testata rinforzata BMW M20B25 M20B27

241,02 € (Tasse incl.)
321,36 € (Tasse incl.) -25%

Guarnizioni testata rinforzate Athena (O-Ring) e Cometic (MLS). Vendute singolarmente, una guarnizione per motore.

  • Marche: Athena, Cometic
  • Motori: M20B25, M20B27
  • Alesaggio: 85 a 86,5 mm
  • Spessori: 0,69 a 3,56 mm
  • Sostituisce: 11 12 1 722 734
330015R
1 disponibile in magazzino Europa (consegna 72 h)
Paga a rate

I motori BMW interessati

Il BMW M20B25 (2,5 litri) e il M20B27 (2,7 litri, il motore « eta ») sono sei cilindri in linea a benzina che equipaggiano le Serie 3 (E30), le Serie 5 (E28 ed E34) e i modelli elencati più sotto. Le cilindrate differiscono, ma entrambi i motori ricevono la stessa guarnizione della testata di origine, su cui si basano tutti i codici di questa scheda.

Questa guarnizione di origine porta il codice 11 12 1 722 734, sostituito poi dal 11 12 1 722 737 in misura standard. È una guarnizione composita a metallo morbido, con alesaggio di 85 mm e spessore di 1,75 mm. BMW prevede una sola misura di riparazione, l'11 12 1 722 738 da 2,05 mm, destinata alle testate rettificate e oggi fuori produzione. È dimensionata per la pressione di combustione di serie e si assesta non appena questa aumenta: il serraggio si allenta, la testata si solleva e il liquido di raffreddamento passa in un cilindro.

Le guarnizioni testata rinforzate

La tenuta di una guarnizione della testata non dipende dalla sola guarnizione: la garantisce la viteria, che preme la testata sul basamento. Il composito di origine si schiaccia in modo definitivo oltre i 100 N/mm² di sollecitazione ammissibile, mentre l'acciaio inox 301 delle MLS sopporta 517 N/mm², cioè 5 volte più dell'origine, e ritrova la forma dopo ogni combustione. L'O-Ring funziona in modo diverso: il solo anello inox sigilla la camera, mentre il corpo della guarnizione gestisce acqua e olio, senza lavorazioni sul basamento.

Questa scheda raccoglie i codici di due costruttori da competizione, Athena e Cometic, in due costruzioni: l'O-Ring con anello inox e l'MLS multistrato in acciaio. Gli alesaggi delle guarnizioni vanno da 85 a 86,5 mm, quanto basta per il basamento di origine come per uno rialesato, e gli spessori da 0,69 a 3,56 mm, quanto basta per regolare il rapporto di compressione senza toccare i pistoni né la testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.

Caratteristiche tecniche

Alesaggio guarnizione
OEM 85 mm
Spessore
OEM 1,75 mm
Volume della guarnizione
OEM 9,93 cm³
Tipo di guarnizione
OEM composito
Marca Codice
OEM 11 12 1 722 734
85 mm 0,69 mm 3,92 MLS Cometic C4394-027
85 mm 0,76 mm 4,31 MLS Cometic C4394-030
85 mm 0,91 mm 5,16 MLS Cometic C4394-036
85 mm 1,02 mm 5,79 MLS Cometic C4394-040
85 mm 1,14 mm 6,47 MLS Cometic C4394-045
85 mm 1,30 mm 7,38 MLS Cometic C4394-051
85 mm 1,42 mm 8,06 MLS Cometic C4394-056
85 mm 1,52 mm 8,63 MLS Cometic C4394-060
85 mm 1,68 mm 9,53 MLS Cometic C4394-066
85 mm 1,78 mm 10,10 MLS Cometic C4394-070
85 mm 1,91 mm 10,84 MLS Cometic C4394-075
85 mm 2,03 mm 11,52 MLS Cometic C4394-080
85 mm 2,13 mm 12,09 MLS Cometic C4394-084
85 mm 2,18 mm 12,37 MLS Cometic C4394-086
85 mm 2,34 mm 13,28 MLS Cometic C4394-092
85 mm 2,49 mm 14,13 MLS Cometic C4394-098
85 mm 3,05 mm 17,31 MLS Cometic C4394-120
85 mm 3,56 mm 20,20 MLS Cometic C4394-140
85,5 mm 2,00 mm 11,48 O-Ring Athena 330015R
86 mm 1,14 mm 6,62 MLS Cometic H1244SP1045S
86 mm 1,68 mm 9,76 MLS Cometic H1244SP1066S
86 mm 1,78 mm 10,34 MLS Cometic H1244SP1070S
86 mm 2,03 mm 11,79 MLS Cometic H1244SP1080S
86 mm 2,49 mm 14,46 MLS Cometic H1244SP1098S
86,5 mm 1,30 mm 7,64 MLS Cometic H1244SP4051S
86,5 mm 2,00 mm 11,75 O-Ring Athena 330244R

Volume della guarnizione: lo spazio libero lasciato dalla guarnizione sopra ogni cilindro. Si aggiunge alla camera di combustione, e un volume maggiore abbassa il rapporto di compressione. Confrontate questi valori solo tra guarnizioni dello stesso alesaggio.

Preparazione e montaggio

Viteria Motori Coppia di serraggio
Viti testata di origine
11 12 1 726 478
M20B25, M20B27 30 Nm, poi 90°, poi 90°

Prima di montare la guarnizione, controllate con una riga che testata e basamento siano piani, e fateli spianare se necessario. Non serve pasta sigillante: Athena e Cometic forniscono queste guarnizioni già rivestite.

Guida tecnica

Le due costruzioni proposte

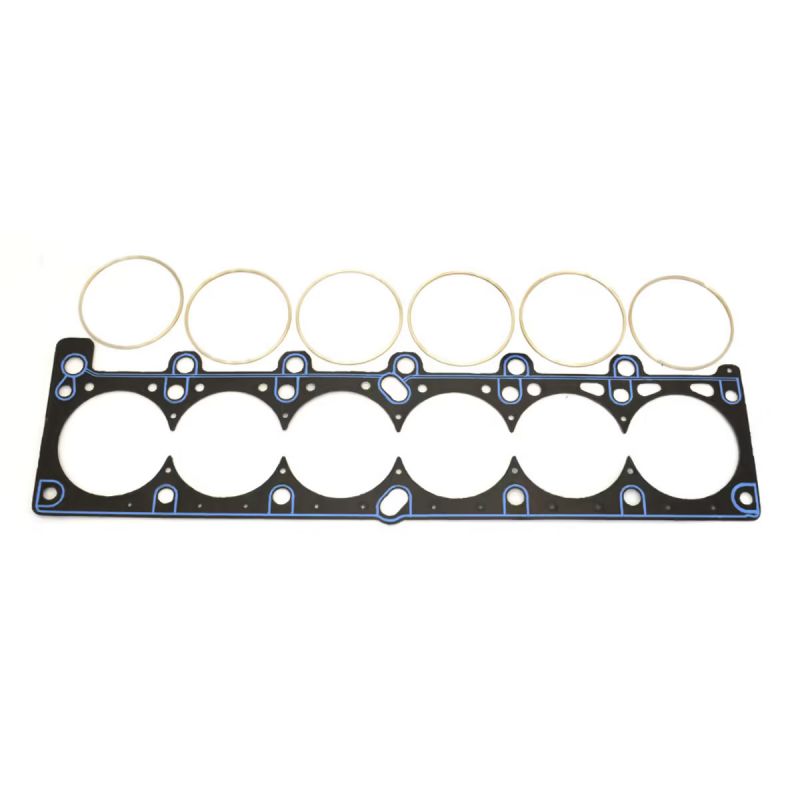

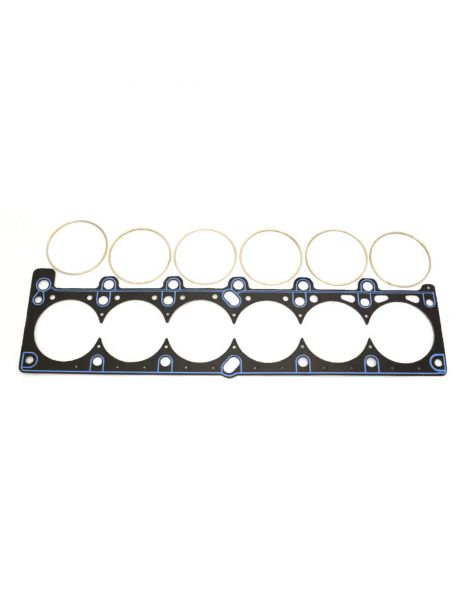

Guarnizione testata Athena O-Ring O-Ring / Cut Ring Athena
Una lamiera d'acciaio ricoperta di fibra aramidica senza amianto, dotata attorno a ogni cilindro di un anello di compressione in acciaio inox. L'anello concentra il carico di serraggio su un diametro ridotto, proprio dove avviene la tenuta, e una guarnizione in silicone protegge i passaggi di acqua e olio. È la costruzione che regge le pressioni più alte e la sola adatta a una testata già preparata con filo di compressione.

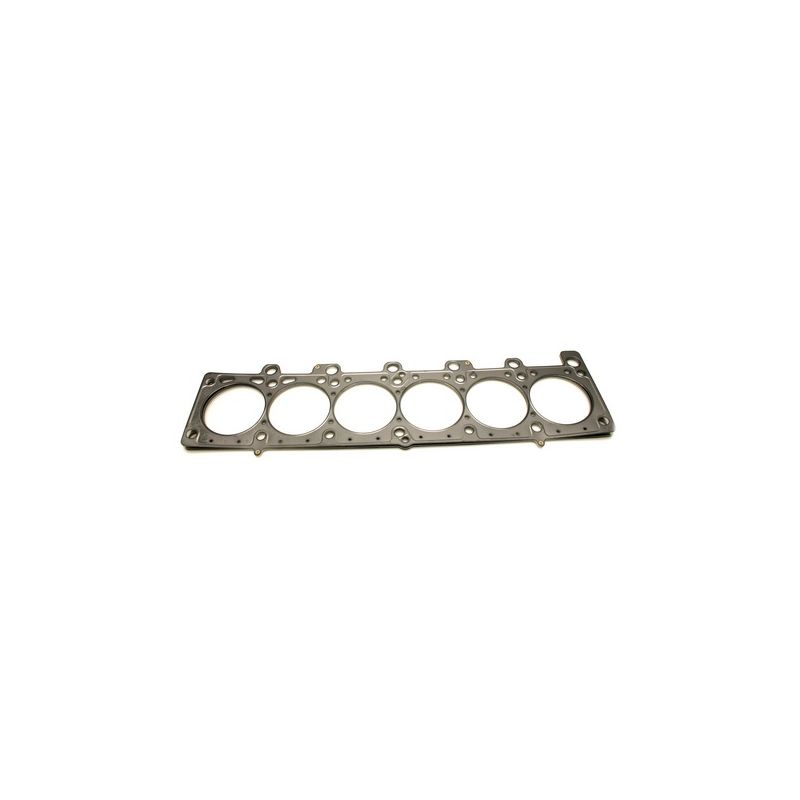

Guarnizione testata Cometic MLS MLS Cometic
Una pila di fogli di acciaio inox stampati e poi uniti con rivetti. I fogli esterni hanno rilievi attivi attorno a ogni cilindro e a ogni canale dei fluidi. Basta una coppia di serraggio moderata per sigillare, e l'alesaggio si deforma poco. È la risposta versatile, dal motore aspirato preparato alla sovralimentazione moderata.

Scegliere alesaggio e spessore

L'alesaggio della guarnizione. L'O-Ring Athena esiste in 85,5 e 86,5 mm, l'MLS Cometic in 85, 86 e 86,5 mm.

Lo spessore. La guarnizione di origine misura 1,75 mm, e 2,05 mm in misura di riparazione (+0,30 mm). Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.

Il vostro obiettivo Spessore da scegliere
Mantenere il rapporto di compressione di origine 1,78 mm, il valore che più si avvicina ai 1,75 mm di origine
Testata spianata, recuperare l'altezza persa 1,78 mm + quanto è stato asportato
Preparazione sovralimentata, far scendere il rapporto Uno spessore superiore a 1,78 mm
Preparazione aspirata, far salire il rapporto Uno spessore inferiore a 1,78 mm

Se lo spessore scelto è inferiore a quello di origine, leggete al comparatore di quanto i pistoni sporgono dal basamento: quel valore indica il gioco che resta tra pistone e testata.

I due marchi

Athena Athena S.p.A., costruttore italiano di guarnizioni e componenti motore, ha sede ad Alonte, in Veneto, dove si trova anche lo stabilimento principale. Ha inoltre siti produttivi in Spagna, Stati Uniti, Brasile e India. Alcuni costruttori automobilistici montano le sue guarnizioni multistrato come primo equipaggiamento, e tutta la gamma competizione è progettata e prodotta in Italia.
Cometic Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta per motori, nato nel 1989 a Concord, in Ohio. Si distingue per la guarnizione su misura, realizzata con l'alesaggio e lo spessore desiderati. Tutta la produzione avviene negli Stati Uniti, con materiali americani.

Vantaggi rispetto alla guarnizione di origine

Criterio Guarnizione di origine 11 12 1 722 734 Guarnizioni rinforzate
Costruzione Composito a metallo morbido Acciaio inox multistrato, oppure acciaio e fibra aramidica con anello inox
Alesaggio guarnizione 85 mm da 85 a 86,5 mm
Spessori disponibili 1,75 mm, 2,05 mm in misura di riparazione (+0,30 mm) da 0,69 a 3,56 mm, 19 valori
Regolazione del rapporto di compressione Nessuna Tramite lo spessore scelto
Tenuta alla sovrapressione Limitata alla potenza di serie Progettata per la sovralimentazione

Quando una guarnizione rinforzata diventa necessaria

  • Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
  • Cilindro rialesato oltre quanto copre l'alesaggio di 85 mm della guarnizione di origine
  • Desiderio di ottenere un rapporto di compressione diverso da quello di origine, in aumento o in diminuzione
  • Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
  • Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura

Compatibilità veicoli

Modello Codice motore Potenza Anni
325 i M20B25 170, 171 e 192 CV 1983-1993
325 i X M20B25 170 e 171 CV 1986-1993
525 i M20B25 170 CV 1988-1990
2.5 M20B25 170 CV 1988-1991
325 e 2.7 M20B27 122 e 129 CV 1983-1988
325 e Baur TC 2.7 M20B27 122 CV 1983-1988
525 e M20B27 122, 125 e 129 CV 1981-1987

Codice OEM: 11 12 1 722 734, sostituito dal 11 12 1 722 737 in misura standard; 11 12 1 722 738 in misura di riparazione.

Importante: il M20B20 e il M20B23 ricevono un'altra guarnizione della testata di origine (codice 11 12 1 722 728, alesaggio di 81 mm) e non sono coperti dai codici di questa scheda: hanno la propria. Verificate il codice motore del vostro veicolo prima di ordinare.

Perché passare a una guarnizione rinforzata?

Quando la guarnizione di origine arriva al termine delle sue capacità, quella rinforzata subentra: anche con una pressione di combustione maggiore mantiene la forma e non si schiaccia.

Quando la potenza sale, con turbo, compressore o un rapporto di compressione più alto, la guarnizione della testata è il primo anello a cedere nella parte alta del motore. Scegliere una guarnizione rinforzata significa quindi puntare sull'affidabilità: si evita il guasto e lo smontaggio della testata che ne consegue.
