Bielle forgiate lunghe Mitsubishi 2.0 16v 4G63 7 bulloni spinotto 22 mm interasse 162 mm per pistoni forgiati Bielle forgiate lunghe Mitsubishi 2.0 16v 4G63 7 bulloni spinotto 22 mm interasse 162 mm per pistoni forgiati Bielle forgiate lunghe Mitsubishi 2.0 16v 4G63 7 bulloni spinotto 22 mm interasse 162 mm per pistoni forgiati Bielle forgiate lunghe Mitsubishi 2.0 16v 4G63 7 bulloni spinotto 22 mm interasse 162 mm per pistoni forgiati Bielle forgiate lunghe Mitsubishi 2.0 16v 4G63 7 bulloni spinotto 22 mm interasse 162 mm per pistoni forgiati Bielle forgiate lunghe Mitsubishi 2.0 16v 4G63 7 bulloni spinotto 22 mm interasse 162 mm per pistoni forgiati

Bielle forgiate lunghe Mitsubishi - 2.0L 16V - 4G63 7 bulloni spinotto 22 mm interasse 162 mm per pistoni forgiati

1.007,89 € (Tasse incl.)
1.259,87 € (Tasse incl.) -20%

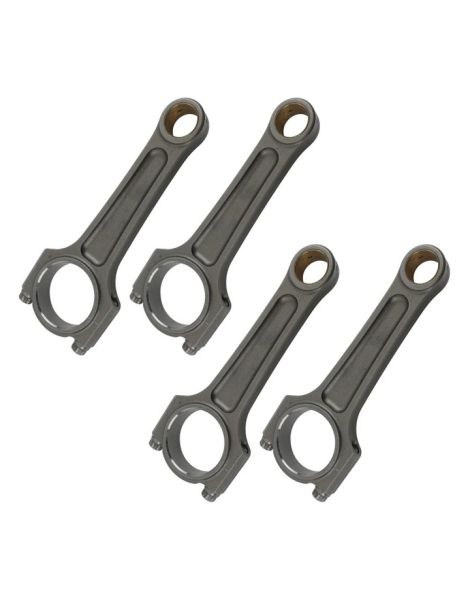

Kit di 4 bielle forgiate lunghe in acciaio 4340 (interasse 162 mm) per Mitsubishi 2.0L 16v Turbo 4G63 (7 bulloni).

  • Marche: Manley
  • Compatibilità: Lancer Evolution IV-IX, Eclipse 2G
  • Codici motore: 4G63
  • Viteria inclusa: ARP 2000
14422-4
0 disponibili in magazzino Francia
Su ordinazione, consegna in 15-30 giorni
Paga a rate

Il motore Mitsubishi 4G63 (7 bulloni)

Il 4G63 di Mitsubishi è un quattro cilindri in linea da 1.997 cm³ (alesaggio 85 mm, corsa 88 mm) con doppio albero a camme in testa e sedici valvole. Nella versione turbo 4G63T ha costruito la fama della Lancer Evolution e della Eclipse di seconda generazione. Dal 1993 circa Mitsubishi adotta un albero motore fissato con sette bulloni, l’architettura “7 bulloni” che equipaggia tutta la gamma Lancer Evolution dalla IV alla IX.

Limitato a 280 CV sulle Lancer Evolution giapponesi, il 4G63T “7 bulloni” cela un enorme margine di elaborazione: un turbo più grande e una gestione adeguata lo portano abitualmente da 450 a 700 CV in uso da gara. Le bielle di questa scheda presentano un interasse lungo di 162 mm, riservato ai blocchi a corsa maggiorata (stroker): aumentando il rapporto biella-corsa riducono l’angolo di biella e alleggeriscono la spinta del pistone contro la canna.

Da 350 a 400 CV la biella di serie raggiunge il limite: si deforma, si allunga e infine cede sotto gli urti di compressione e d’inerzia. Passare a bielle forgiate è il primo passo di affidabilità di un 4G63T “7 bulloni” orientato alle prestazioni.

Bielle forgiate

Anello tra pistone e albero motore, la biella converte la traslazione in rotazione. Spinta dalla sovralimentazione e dagli alti regimi di un Evolution elaborato, sopporta carichi notevoli. La sua versione lunga da 162 mm si rivolge ai motori a corsa rivista, la cui cinematica richiede un interasse maggiorato.

Forgiate in acciaio legato temprato a cuore, queste bielle superano nettamente un componente fuso o sinterizzato di serie in resistenza a fatica e rigidità. La forgiatura a caldo alla pressa orienta la fibratura del metallo lungo le linee di sforzo, rinforzando il pezzo dove è più sollecitato.

La scelta del profilo e della qualità della viteria definisce poi il campo d’impiego: da un motore di serie affidabilizzato fino a un motore da competizione dedicato, questa biella lunga accompagna un 4G63T a 7 bulloni per tutta la sua carriera, nel rally e nel rallycross, nel drag, nel drift, in pista e nei track day, nella cronoscalata come nel time attack. Copre le preparazioni Stage 1 orientate all’affidabilità, le Stage 2 con sovralimentazione rialzata e le Stage 3 di grande potenza.

Caratteristiche tecniche delle bielle forgiate 4G63 (7 bulloni, spinotto 22 mm)

RiferimentoMarcaProfiloBulloneriaDiametro spinotto
OEM 22 mm
Larghezza piedeDiametro testa
OEM n.p.
Larghezza testaInterasse
OEM 150 mm
Peso
per biella
14422-4 Manley I-HD ARP 2000 - 3/8"-41mm 22 mm - 48,01 mm 28,32 mm 162 mm 655 g

Coppia di serraggio e allungamento

BiellaBulloneriaCoppia di serraggioAllungamento consigliato
Manley (14422-4) ARP 2000 - 3/8"-41mm 81,3 N·m 0,147 - 0,157 mm

Al rimontaggio, applicare il riferimento della viteria e il metodo di serraggio ad allungamento indicati sopra. La misura dell’allungamento della vite, più sicura del solo momento, garantisce un precarico uniforme e ripetibile dei cappelli.

Guida tecnica

Acciaio forgiato 4340: che cos’è?

Il 4340 è un acciaio basso-legato che combina nichel, cromo e molibdeno. Il suo equilibrio tra resistenza, tenacità ed endurance a fatica ne fa il materiale d’elezione per le bielle ad alte prestazioni, tanto in aeronautica quanto nelle competizioni.

La forgiatura seguita da tempra e rinvenimento porta la resistenza a trazione intorno a 1.200-1.300 MPa senza sacrificare la duttilità. La biella assorbe così milioni di cicli alternati di trazione e compressione senza innesco di cricche, dove un componente di serie finirebbe per cedere.

I profili di biella

La geometria del fusto della biella ne fissa rigidità, peso e resistenza. Questa referenza è proposta nel profilo I-HD, descritto di seguito.

Profilo I-HD (Pro Series I-Beam Turbo Tuff). Versione Heavy Duty della biella a I, ne riprende la stessa costruzione ma con un fusto ispessito e rinforzato, dimensionato per assorbire sollecitazioni nettamente superiori. È destinata ai carichi estremi delle preparazioni turbo, compressore o protossido d’azoto, quando potenza e pressione di sovralimentazione raggiungono livelli elevati.

Come scegliere la bulloneria di biella?

Elemento più sollecitato dell’insieme, la vite di testa di biella trattiene il cappello a ogni ciclo sotto forte tensione. Questa referenza è dotata di viteria ARP, presentata di seguito.

ARP 2000: il riferimento versatile. La resistenza a trazione è di circa 220.000 psi (circa 1.517 MPa) e consente quasi 200 CV per cilindro nel diametro 3/8", coprendo la grande maggioranza delle elaborazioni turbo di un 4G63T; regge regimi fino a 8.500 giri/min. Affidabile, robusta e senza limiti di stoccaggio, è la scelta di partenza delle preparazioni performanti.

Misurazione dell’allungamento delle viti

Il serraggio di una vite di biella ad alte prestazioni si controlla con l’allungamento (stretch) e non con la sola coppia: si misura l’elongazione della vite con un comparatore dedicato per garantire un precarico esatto. I valori di allungamento consigliati sono indicati nella tabella qui sopra.

Scopri il comparatore di allungamento ARP

I marchi proposti

Manley Performance : casa americana le cui bielle forgiate si sono imposte in competizione da decenni. Le gamme H-Beam e Pro Series I-Beam Turbo Tuff sono tra le scelte sicure delle Lancer Evolution preparate, apprezzate per la regolarità di produzione, la finitura dei raccordi e la tenuta sotto carichi molto elevati. Forgiatura, lavorazione e controllo finale avvengono negli Stati Uniti; le bielle sono pareggiate in peso per set di quattro e fornite con la loro viteria ARP.

Glossario

1) Piede di biella
2) Diametro del piede
3) Fusto della biella
4) Vite di biella
5) Testa di biella
6) Dado / vite di biella
7) Cappello di biella
8) Diametro di testa
9) Interasse

Compatibilità veicoli del motore Mitsubishi 4G63 (7 bulloni)

Queste bielle forgiate lunghe sono progettate per il quattro cilindri 4G63T “7 bulloni” montato sui seguenti modelli:

MarcaModello (telaio)Codice motorePotenzaAnni
Mitsubishi Lancer Evolution IV-VI (CN9A / CP9A) 4G63T 280 ch 1996-2001
Mitsubishi Lancer Evolution VII-IX (CT9A) 4G63T 280 ch 2001-2007
Mitsubishi Eclipse 2G GS-T / GSX (D30) 4G63T 210 ch 1995-1999
Eagle Talon TSi / TSi AWD (2G) 4G63T 210 ch 1995-1998

Riferimento OEM: (kit di 4 bielle).

Perché è la soluzione più economica?

Rispetto alla protezione che offre, un kit di bielle forgiate è una spesa misurata. Su un Evolution 4G63T, la rottura di una biella di serie porta via di solito il blocco, l’albero motore e talvolta la testata.

Montare bielle forgiate fin dalla progettazione del motore evita una riparazione il cui costo supera di gran lunga quello del kit. Su un blocco molto elaborato è l’assicurazione più conveniente.
