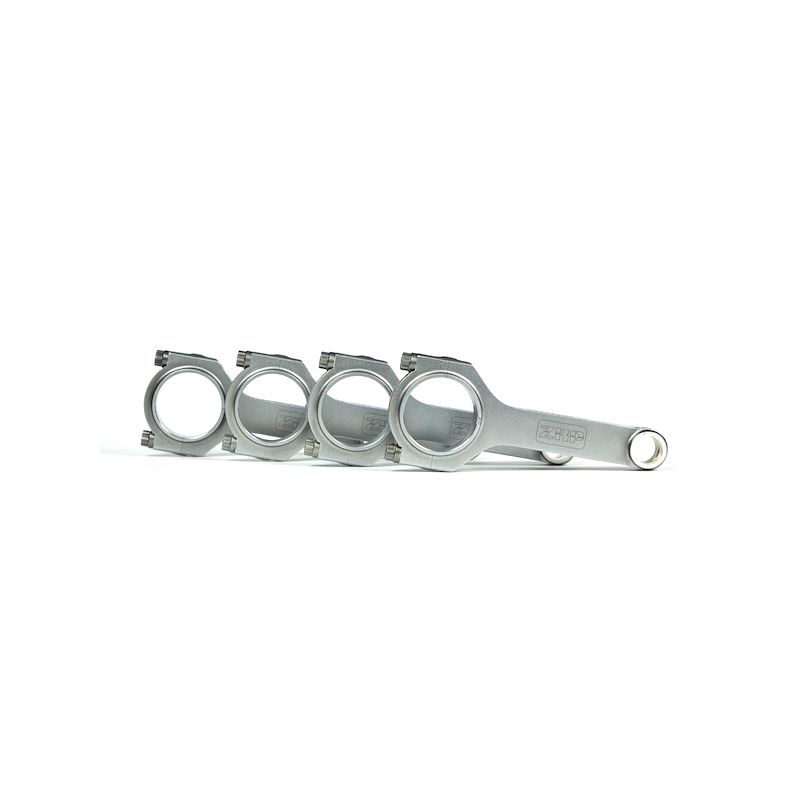

Bielle forgiate Suzuki - 1.6L 16V - M16A per pistoni forgiati

Il motore Suzuki M16A

Il Suzuki M16A è un quattro cilindri in linea a benzina da 1,6 L (1 586 cc) con doppio albero a camme in testa e 16 valvole, dotato di fasatura variabile in aspirazione (VVT). Presentato all'inizio degli anni 2000, abbina un basamento e una testata in alluminio, un alesaggio di 78 mm per una corsa di 83 mm e un rapporto di compressione elevato, fino a 11,1:1 nella versione Swift Sport. Aspirato, privilegia il rendimento e l'elasticità, con una potenza che va da circa 102 CV sulle berline a 125 CV nella versione sportiva.

Il M16A equipaggia un'ampia gamma Suzuki: Liana, Swift Sport, SX4, Grand Vitara e poi Vitara, oltre alla Fiat Sedici che ne deriva. La versione della Swift Sport (ZC31S), portata a 125 CV grazie a un albero a camme più spinto e a pistoni forgiati, ne ha fatto una base ricercata nelle competizioni leggere e nella preparazione. Non appena si vuole affidabilizzare il basamento, salire di regime o preparare il motore per un uso intensivo, la sostituzione delle bielle con modelli forgiati diventa un passaggio decisivo.

Le bielle forgiate

Ricavate da acciaio 4340 ad alta resistenza, le bielle forgiate rinforzate affidabilizzano il basamento non appena la potenza cresce. Diventano indispensabili nel passaggio a pistoni forgiati, nell'aumento del regime, nell'incremento della pressione di sovralimentazione o nel guadagno di cilindrata, situazioni in cui la biella di serie raggiunge presto i suoi limiti.

Pensate per sopportare le forti sollecitazioni dei motori preparati, aspirati o sovralimentati, queste bielle forgiate coprono tutte le discipline (rally, drift, drag, circuito, cronoscalata, time attack) e accompagnano le preparazioni Stage 2, Stage 3 e oltre, fino al motore da competizione.

Caratteristiche tecniche delle bielle forgiate M16A

Coppia di serraggio e allungamento

Il metodo per allungamento comincia con una misura a vuoto: si rileva la lunghezza libera di ogni vite con il comparatore prima di inserirla, e quella quota di partenza diventa il riferimento. Serrata la vite, la differenza tra le due misure dà l’allungamento reale, quindi il precarico, mentre la lettura in coppia dipende sempre dall’attrito del filetto e dall’appoggio della testa. Sul M16A i valori della tabella qui sopra vanno applicati esattamente come definiti dal produttore della viteria, distinguendo con chiarezza le viti ARP 2000 dalle ARP L19: i loro campi di allungamento non sono interscambiabili. I filetti devono essere puliti e asciutti, poi lubrificati con il prodotto di montaggio ARP, e il carico si costruisce a gradini alternati sulle otto viti. Su viti da 5/16 di pollice pochi centesimi separano un serraggio corretto da uno insufficiente. Prevale il foglio istruzioni del kit.

Guida tecnica

Acciaio forgiato 4340: che cos'è?

I profili di biella

Profilo H-Beam. La sezione a «H» gli conferisce una grande rigidità e un'eccellente resistenza alla flessione e alla compressione. Un po' più pesante di una biella I-Beam, punta sulla solidità: è il profilo prediletto per i motori ad alta coppia, le grandi cilindrate e il drag. Su un M16A preparato offre un margine di sicurezza rassicurante.

Come scegliere la viteria di biella?

La vite di biella è tra i componenti più sollecitati del motore. L'approccio corretto consiste nell'adattare il grado ARP all'uso reale della preparazione e poi nel rispettare scrupolosamente la coppia e l'allungamento di montaggio.

ARP 2000 (resistenza a trazione di circa 220 000 psi, ovvero quasi 1 517 MPa) è lo standard ad alte prestazioni. Adatto a preparazioni fino a 150 CV per cilindro in 5/16", e fino a 8 500 giri/min, è il grado più diffuso in circuito, trackday, drift, rally, drag e cronoscalata, apprezzato per robustezza, affidabilità e versatilità, senza particolari vincoli di stoccaggio.

ARP L19 (resistenza a trazione di circa 260 000 psi, ovvero quasi 1 793 MPa) si rivolge ai motori spinti all'estremo: fino a 200 CV per cilindro in 5/16", e fino a 10 000 giri/min. È destinato alle preparazioni di grande potenza (drag, drift, rally, circuito) soggette a pressioni in camera molto elevate e a regimi alti prolungati. In cambio, sensibile alla corrosione e all'infragilimento da idrogeno, deve essere stoccato e montato oliato, al riparo dall'umidità.

Misurazione dell'allungamento delle viti

Acquista il comparatore di allungamento ARP →

Le marche proposte

ZRP è un marchio greco di bielle forgiate ad alte prestazioni, sviluppate da Alex Drakos ad Atene. Ogni biella è forgiata in acciaio 4340, lavorata con precisione ed equilibrata a ±1 g per restare affidabile agli alti regimi. Sul M16A sono proposte in profilo H-Beam con viteria ARP 2000 o ARP L19, progettate e controllate in Grecia, e collaudate nei rally, in circuito e nel drift.

Glossario

1) Piede di biella 2) Diametro del piede 3) Fusto della biella 4) Vite di biella 5) Testa di biella 6) Dado / vite di biella 7) Cappello di biella 8) Diametro di testa 9) Interasse

Compatibilità veicoli del motore Suzuki M16A

Queste bielle forgiate sono compatibili con tutti i veicoli equipaggiati con il motore Suzuki M16A 1.6 16V:

Riferimento OEM: 12160-54GB0 (Suzuki, M16A)

Perché è la soluzione più economica?

Un basamento di M16A che cede non si ripara mai con la sola biella: quando una biella si rompe, si storce o riga la bronzina, il pistone corrispondente è quasi sempre da buttare, albero motore e monoblocco vanno controllati e vanno aggiunti bronzine, guarnizioni e viteria nuova. Il totale di un ripristino identico raggiunge presto un livello elevato, per un motore che resterà fragile come prima.

A budget comparabile, a volte inferiore, montare quattro bielle forgiate in acciaio 4340 con pistoni forgiati porta il basamento in un’altra categoria: margine di sicurezza molto più ampio, comportamento sano nelle salite di regime prolungate, viteria ARP il cui precarico si controlla e si documenta a ogni smontaggio e la possibilità di aumentare la potenza in seguito senza riaprire il monoblocco. È la strada seguita dai preparatori europei da più di quindici anni.

A pari budget: più affidabilità, più potenziale, più durata, stagione dopo stagione.
