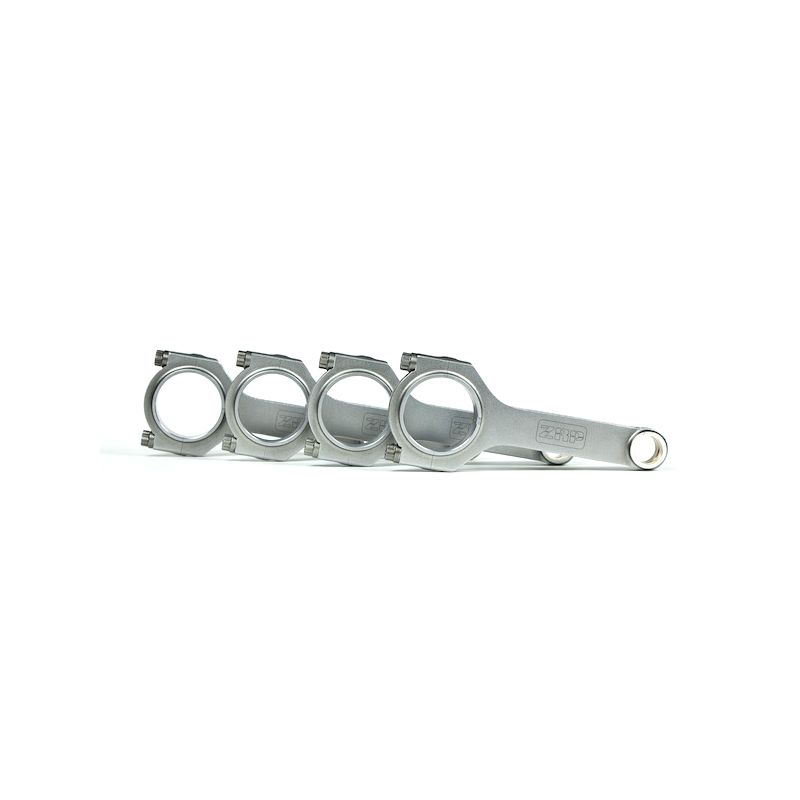

Gesmede drijfstangen Suzuki - 1.6L 16V - M16A voor gesmede zuigers

De Suzuki M16A-motor

De Suzuki M16A is een 1,6 l (1 586 cc) viercilinder benzinemotor in lijn met dubbele bovenliggende nokkenas en 16 kleppen, voorzien van variabele inlaatkleptiming (VVT). Begin jaren 2000 geïntroduceerd, combineert hij een blok en cilinderkop van aluminium, een boring van 78 mm bij een slag van 83 mm en een hoge compressieverhouding tot 11,1:1 in de Swift Sport-versie. Atmosferisch legt hij de nadruk op rendement en soepelheid, met een vermogen van ongeveer 102 pk op de sedans tot 125 pk in de sportversie.

De M16A drijft een breed Suzuki-gamma aan: Liana, Swift Sport, SX4, Grand Vitara en later Vitara, evenals de daarvan afgeleide Fiat Sedici. De Swift Sport-versie (ZC31S), opgevoerd tot 125 pk dankzij een agressievere nokkenas en gesmede zuigers, maakte er een gewilde basis van voor lichte motorsport en tuning. Zodra men het onderblok wil versterken, het toerental wil verhogen of de motor wil voorbereiden op intensief gebruik, wordt het vervangen van de drijfstangen door gesmede exemplaren een bepalende stap.

De gesmede drijfstangen

Vervaardigd uit hoogwaardig 4340-staal, maken versterkte gesmede drijfstangen het onderblok betrouwbaar zodra het vermogen stijgt. Ze worden onmisbaar bij de overstap naar gesmede zuigers, bij hoger toerental, bij toenemende laaddruk of bij meer cilinderinhoud, situaties waarin de standaarddrijfstang snel zijn grenzen bereikt.

Ontworpen om de zware belastingen van getunede motoren te doorstaan, atmosferisch zowel als drukgevuld, zijn deze gesmede drijfstangen geschikt voor alle disciplines (rally, drift, drag, circuit, bergrace, time attack) en begeleiden ze Stage 2-, Stage 3- en verdergaande opbouwen, tot aan de wedstrijdmotor.

Technische specificaties van de gesmede drijfstangen M16A

Aanhaalmoment en rek

De rekmethode begint met een meting zonder belasting: de vrije lengte van elke bout wordt met de rekmeter opgenomen voordat hij wordt ingebracht, en die beginmaat dient als referentie. Zodra de bout is aangehaald, geeft het verschil tussen beide metingen de werkelijke rek en dus de voorspanning, terwijl een momentwaarde altijd afhangt van draadwrijving en kopoplegging. Bij de M16A moeten de waarden uit de tabel hierboven exact worden toegepast zoals de boutenfabrikant ze opgeeft, met een duidelijk onderscheid tussen ARP 2000- en ARP L19-bouten: hun rekbereiken zijn niet uitwisselbaar. De schroefdraad moet schoon en droog zijn en daarna met ARP-montagesmeermiddel worden ingestreken; de krachtopbouw gebeurt in afwisselende stappen over de acht bouten. Bij bouten van 5/16 inch scheiden enkele honderdsten millimeter een juiste van een te lage klemkracht. De handleiding bij de kit gaat voor.

Technische gids

Gesmeed 4340-staal: wat is dat?

De drijfstangprofielen

H-Beam-profiel. Opgebouwd uit twee brede vlakke flanken die door een centraal lijf worden verbonden, geeft de „H”-vormige doorsnede de drijfstang een massief en gelijkmatig silhouet over de volledige lengte. Op getunede atmosferische motoren die hoog in toeren gaan, zoals de M16A, is dit het voorkeursprofiel, dat het onderblok een zeer grote robuustheid geeft.

Hoe kies je je drijfstangbouten?

De drijfstangbout behoort tot de zwaarst belaste onderdelen van de motor. De juiste aanpak is de ARP-kwaliteit af te stemmen op het werkelijke gebruik van de opbouw en vervolgens het aanhaalmoment en de rek bij montage nauwgezet te respecteren.

ARP 2000 (treksterkte ongeveer 220 000 psi, circa 1 517 MPa) is de hogeprestatiestandaard. Geschikt voor opbouwen tot 150 pk per cilinder in 5/16", en tot 8 500 tpm, is het de meest gangbare kwaliteit op circuit, trackday, drift, rally, drag en bergrace, gewaardeerd om robuustheid, betrouwbaarheid en veelzijdigheid, zonder bijzondere opslagvoorschriften.

ARP L19 (treksterkte ongeveer 260 000 psi, circa 1 793 MPa) richt zich op tot het uiterste opgevoerde motoren: tot 200 pk per cilinder in 5/16", en tot 10 000 tpm. Het is bedoeld voor opbouwen met groot vermogen (drag, drift, rally, circuit) met zeer hoge cilinderdrukken en aanhoudend hoge toerentallen. Daartegenover is het gevoelig voor corrosie en waterstofbrosheid en moet het geolied worden opgeslagen en gemonteerd, beschermd tegen vocht.

Meting van de boutrek

Koop de ARP-rekmeter →

De aangeboden merken

ZRP is een Grieks merk van gesmede hoogwaardige drijfstangen, ontwikkeld door Alex Drakos in Athene. Elke drijfstang wordt gesmeed uit 4340-staal, nauwkeurig bewerkt en uitgebalanceerd op ±1 g om betrouwbaar te blijven bij hoog toerental. Op de M16A worden ze aangeboden in H-Beam-profiel met ARP 2000- of ARP L19-bouten, ontworpen en gecontroleerd in Griekenland, en beproefd in rally, op circuit en in drift.

Verklarende woordenlijst

1) Klein drijfstangoog 2) Diameter klein oog 3) Drijfstanglichaam 4) Drijfstangbout 5) Groot drijfstangoog 6) Moer / drijfstangbout 7) Drijfstangkap 8) Diameter groot oog 9) Hart-op-hart

Voertuigcompatibiliteit van de motor Suzuki M16A

Deze gesmede drijfstangen zijn compatibel met alle voertuigen die zijn uitgerust met de Suzuki M16A 1.6 16V-motor:

OEM-referentie: 12160-54GB0 (Suzuki, M16A)

Waarom is het de meest economische oplossing?

Een onderblok van een M16A dat bezwijkt, is nooit met de drijfstang alleen te herstellen: breekt, verbuigt of beschadigt een stang zijn lagerschaal, dan is de bijbehorende zuiger vrijwel altijd afval, moeten krukas en blok worden gecontroleerd en komen nieuwe lagerschalen, pakkingen en bouten erbij. De totale rekening van een identieke revisie loopt snel op, voor een motor die net zo kwetsbaar blijft als voorheen.

Voor een vergelijkbaar, soms lager budget brengt het monteren van vier gesmede drijfstangen in 4340-staal samen met gesmede zuigers het onderblok in een andere klasse: een veel ruimere veiligheidsmarge, gezond gedrag bij langdurig hoge toerentallen, ARP-bouten waarvan de voorspanning bij elke demontage te controleren en vast te leggen is, en de mogelijkheid het vermogen later te verhogen zonder het blok opnieuw te openen. Dit is de weg die Europese motorbouwers al meer dan vijftien jaar volgen.

Bij gelijk budget: meer betrouwbaarheid, meer potentieel, meer levensduur, seizoen na seizoen.
