Bielas forjadas BMW - 3.2L 24V - S54B32 para pistones forjados

El motor BMW S54B32

El S54B32 es el último seis cilindros en línea atmosférico desarrollado por la división M de BMW. Este bloque de 3.246 cm³ (diámetro 87 mm, carrera 91 mm), con doble árbol de levas en cabeza y 24 válvulas, combina seis cuerpos de mariposa individuales y el sistema double-VANOS para entregar 343 CV a 7.900 rpm, con una zona roja cercana a las 8.000 rpm. Su potencia específica ronda los 105 CV por litro, una referencia para un motor atmosférico de serie. Producido de 2000 a 2008, mueve el M3 (E46), el M3 CSL (360 CV), el Z3 M y el Z4 M.

Construido en torno a un cigüeñal forjado y un bloque de alta rigidez, el S54B32 sube muy alto de vueltas y soporta elevadas solicitaciones mecánicas. En preparación, con regímenes altos sostenidos, mayor presión en cilindro o conversión a sobrealimentación, el conjunto móvil se convierte en el eslabón decisivo. Las bielas forjadas en acero 4340 aportan entonces el margen de resistencia necesario para aprovechar plenamente el potencial del motor en uso intensivo y en competición.

Las bielas forjadas

Una biela forjada se conforma comprimiendo un tocho de acero calentado a alta temperatura: la fibra del metal sigue la geometría de la pieza, lo que da una biela densa, homogénea y sin porosidad, mucho más resistente que una biela fundida o de metal sinterizado. Mecanizadas con precisión, granalladas y equilibradas, las bielas que se ofrecen aquí se suministran en kit completo y listas para montar, con tornillería ARP incluida. Amplían los límites de régimen y de presión en cilindro garantizando a la vez la fiabilidad de la parte baja del motor.

Características técnicas de las bielas forjadas S54B32

Par de apriete y alargamiento

En un seis en línea como el S54, la repetibilidad del punto de medida lo cambia todo: el comparador debe encontrar exactamente la misma huella en el centro de la cabeza y del extremo roscado, en cada lectura y en los doce tornillos. Un apoyo desplazado un milímetro basta para crear una diferencia aparente que después se atribuye erróneamente al apriete. Se mide por tanto en vacío, se aprieta y se vuelve a medir sin mover la herramienta. La tabla indica, para ARP 2000, ARP CA625+ y ARP L19 de 3/8" 38 mm, los valores prescritos por el fabricante de la tornillería: deben respetarse escrupulosamente, prevaleciendo el alargamiento medido sobre el par.

Guía técnica

Acero forjado 4340: ¿qué es?

Los perfiles de biela

	Perfil en I : su parte central adelgazada, flanqueada por dos alas que dibujan la forma de « I », permite a la biela conservar una gran rigidez con una masa contenida. El fabricante la ha concebido para el alto rendimiento y una gran durabilidad, y se adapta a las preparaciones del S54B32 que buscan ante todo la solidez de la parte baja del motor.

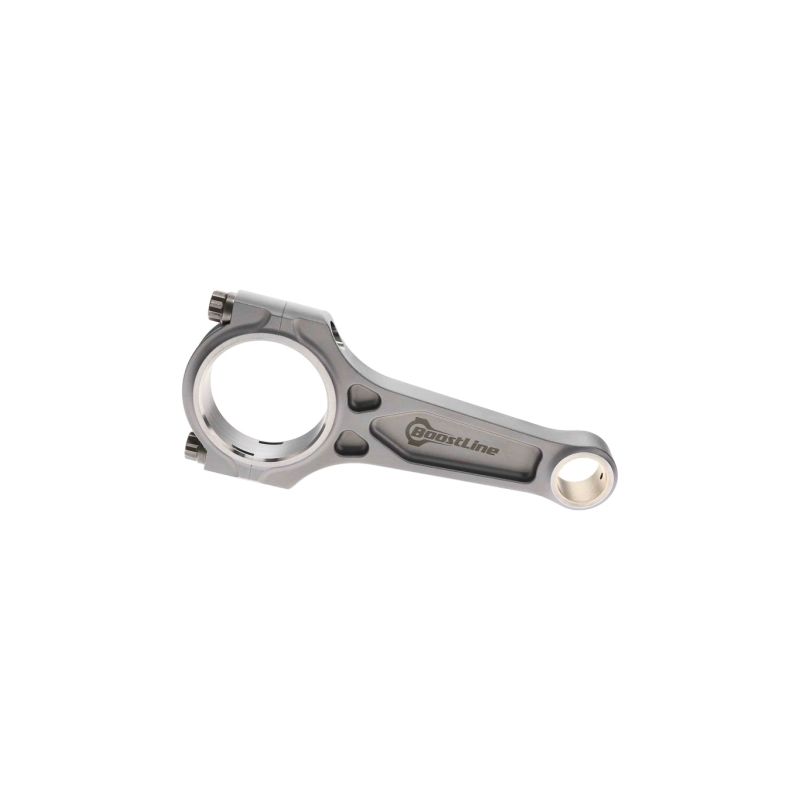

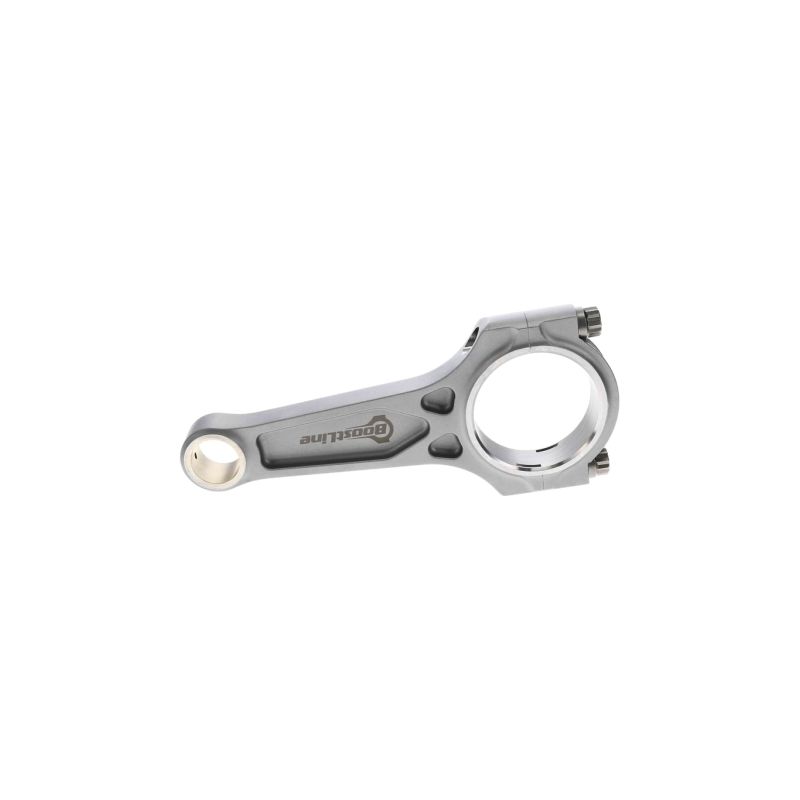

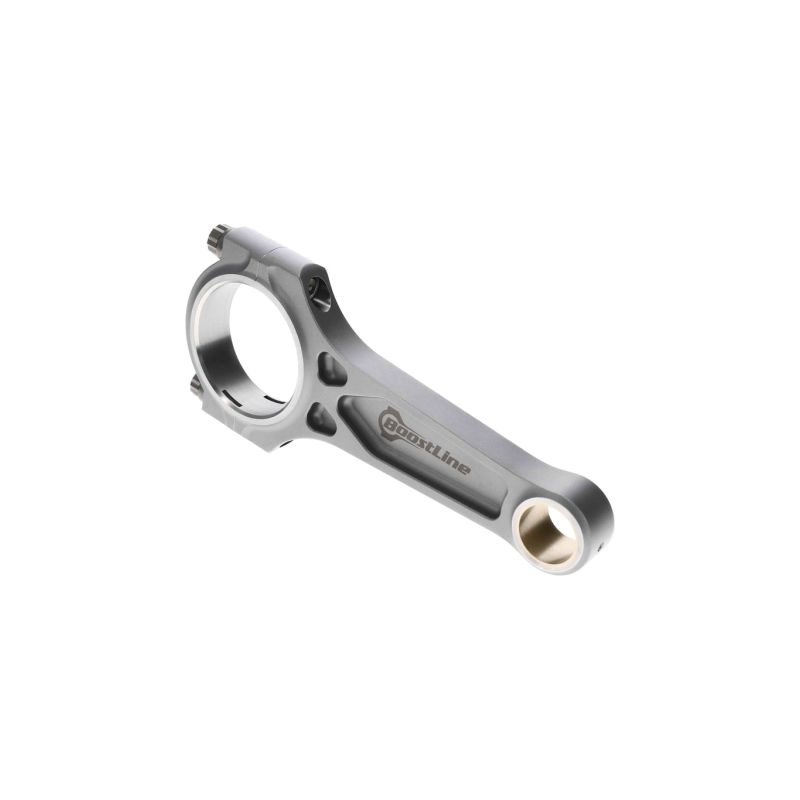

	Perfil I-3P (Boostline): perfil patentado de tres cavidades, ideado por Boostline para reunir las ventajas de las secciones en H y en I, con una resistencia máxima y una masa en rotación reducida. El fabricante lo destina a motores sobrealimentados, hasta altas presiones de sobrealimentación, con turbo, compresor u óxido nitroso.

¿Cómo elegir la tornillería de biela?

	ARP 2000 : tornillería de altas prestaciones sin restricciones de almacenamiento. Cubre hasta 200 CV por cilindro en 3/8" y un régimen máximo de 8.500 rpm. Una opción robusta y versátil para circuito, trackday, drift, rally, drag y subida de montaña.
	ARP L19 (resistencia a la tracción de aproximadamente 260.000 psi, es decir ~1.793 MPa) : diseñada para motores llevados al extremo (alta presión de sobrealimentación, regímenes altos sostenidos, alta presión en cilindro). Admite hasta 250 CV por cilindro en 3/8" y 10.000 rpm. Sensible a la corrosión y a la fragilización por hidrógeno, se almacena y se monta engrasada. Es la opción de las preparaciones de gran potencia: drag, drift, rally y circuito.
	ARP Custom Age 625+ : aleación premium, por encima de 250 CV por cilindro en 3/8" y de 10.000 rpm. Insensible al hidrógeno, ofrece la mejor resistencia a la corrosión y a la oxidación, sin restricciones de almacenamiento.

Medición del alargamiento de los tornillos

Comprar la galga de alargamiento ARP →

Las marcas disponibles

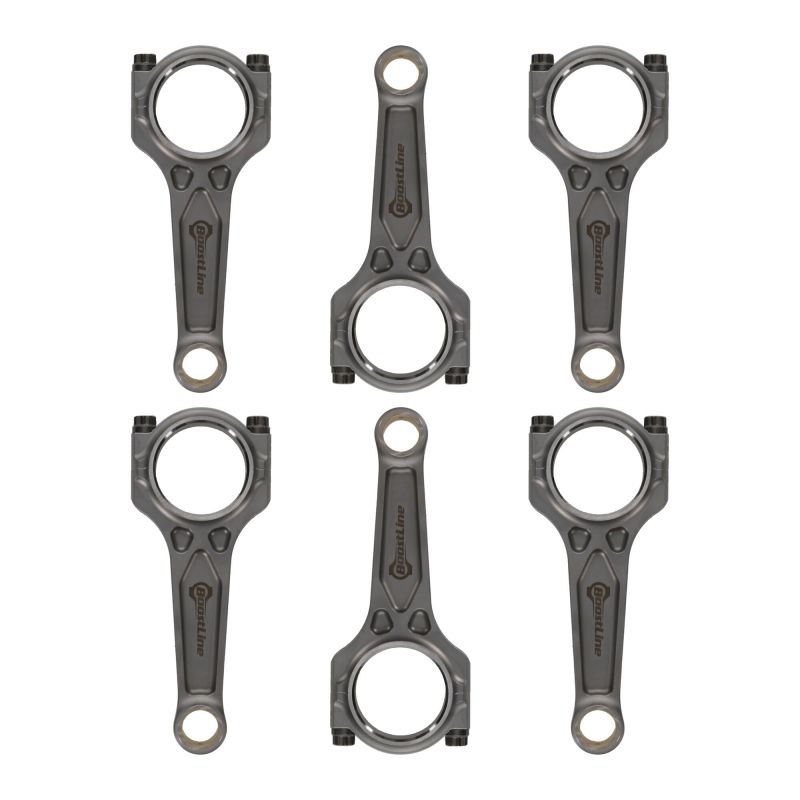

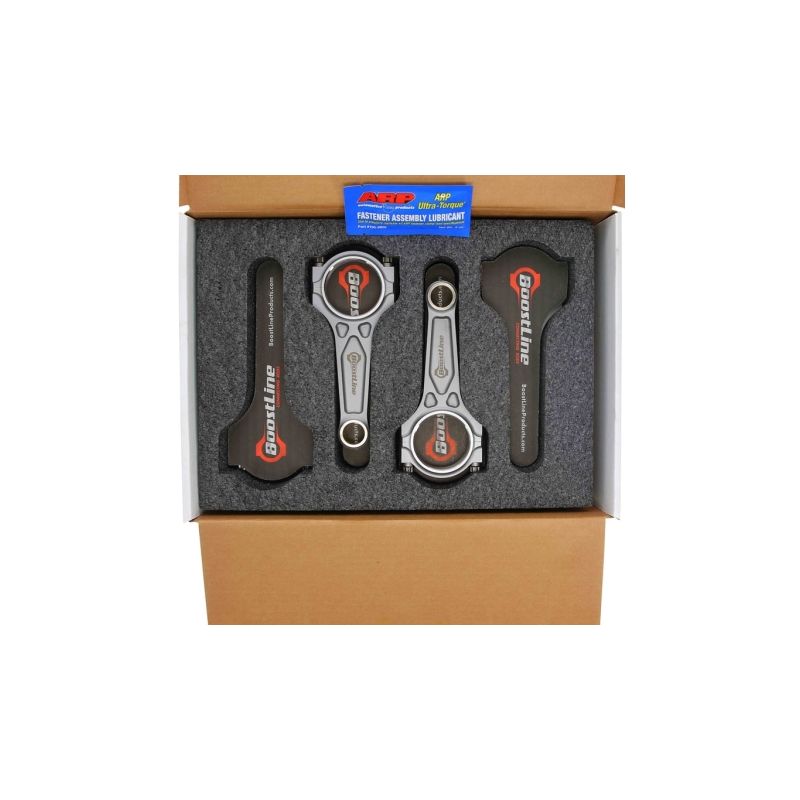

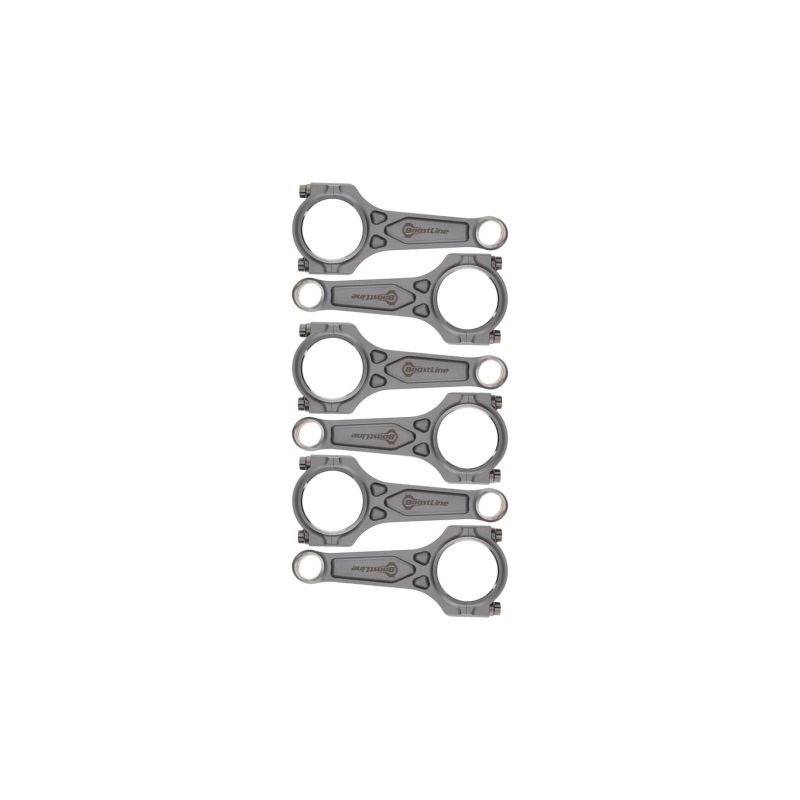

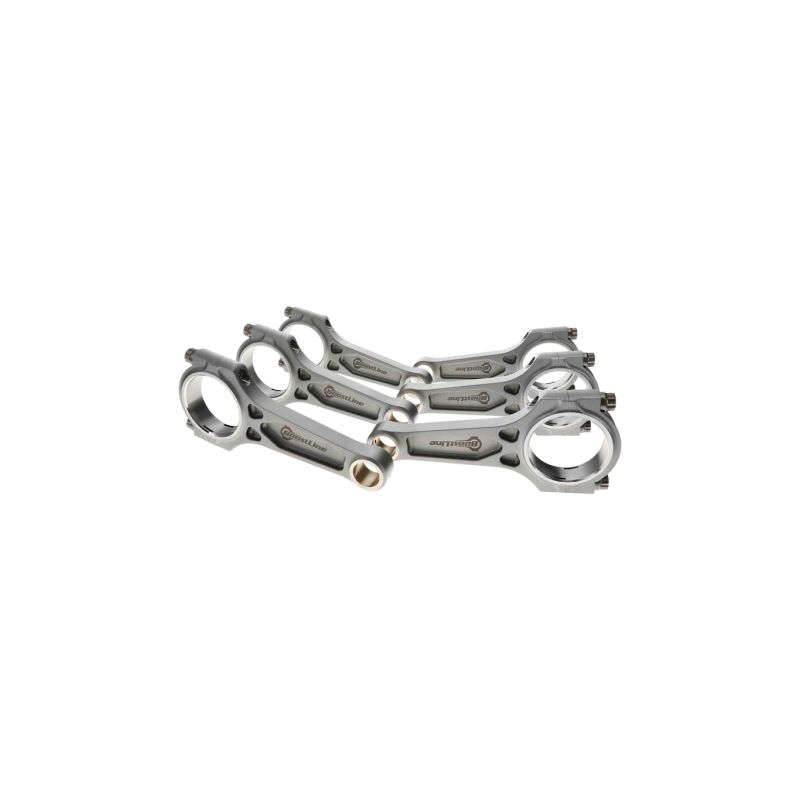

	BOOSTLINE (grupo Wiseco), gama de bielas forjadas del grupo estadounidense Wiseco, referencia desde 1941. Su diseño patentado de 3 cajeados combina la rigidez de una biela en I con la robustez de una biela en H. Forjadas en acero 4340 y mecanizadas en Estados Unidos, se entregan con tornillería ARP 2000 (Custom Age 625+ opcional) y están pensadas para motores sobrealimentados.

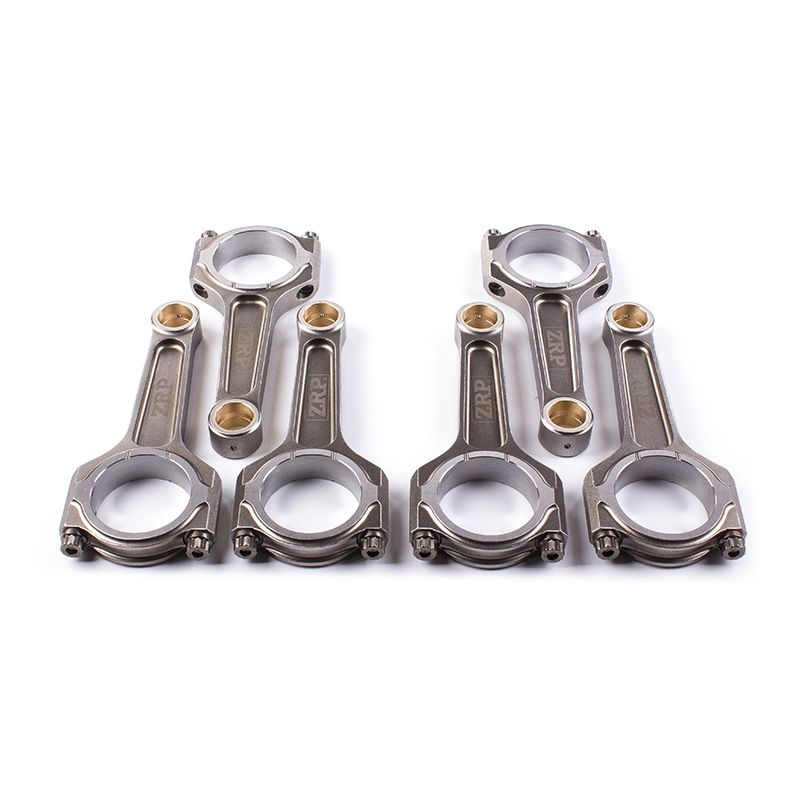

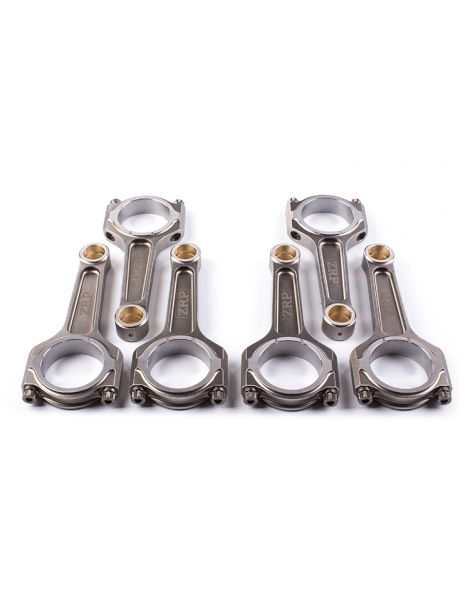

	ZRP, marca griega de bielas forjadas de altas prestaciones, diseñadas por Alex Drakos en Atenas. Cada biela se forja en acero 4340, se mecaniza con precisión y se equilibra a ±1 g para mantenerse fiable a alto régimen. Disponibles en perfil en I o en H con tornillería ARP 2000, L19 o Custom Age 625+, se diseñan y controlan en Grecia, y están probadas en rally, en circuito y en drift.

Glosario

1) Pie de biela 2) Diámetro del pie 3) Cuerpo de biela 4) Tornillo de biela 5) Cabeza de biela 6) Tuerca / tornillo de biela 7) Sombrerete de biela 8) Diámetro de cabeza 9) Distancia entre centros

Compatibilidad de vehículos del motor BMW S54B32

La tabla siguiente recoge los vehículos fabricados con el motor BMW 3.2L 24V S54B32. Antes de pedir, compruebe el diámetro del bulón y la distancia entre centros de sus bielas originales.

Referencia OEM: 11 24 7 834 437

Por qué es la solución más económica

Rehacer la parte baja de un S54B32 supone una inversión considerable en piezas y mano de obra. Montar bielas forjadas con el motor ya abierto evita una segunda intervención: se asegura el conjunto móvil de una vez por todas, se preservan el cigüeñal y el bloque, y se protege el presupuesto ya invertido. Es la garantía de un motor capaz de soportar la preparación prevista sin volver al taller.
