Junta de culata BMW M42B18 M44B19 - C4348-080 Junta de culata BMW M42B18 M44B19 - C4348-080 Junta de culata BMW M42B18 M44B19 - C4348-080 Junta de culata BMW M42B18 M44B19 - C4348-080

Junta de culata reforzada BMW 318is 318i 318ti Z3 1.8 1.9 16V M42B18 M44B19

233,19 € (impuestos inc.)
310,92 € (impuestos inc.) -25%

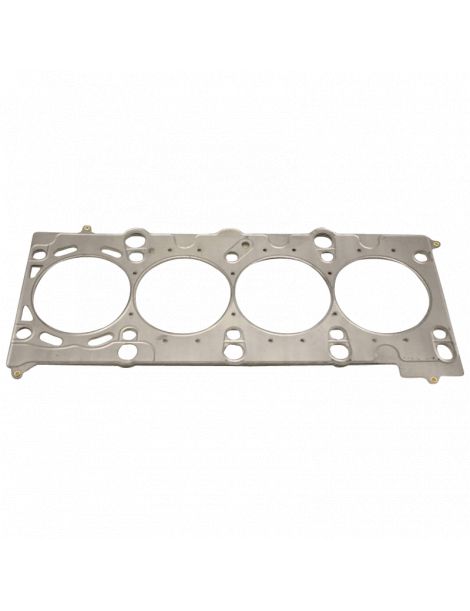

Junta de culata reforzada Athena y Cometic, en Cut Ring y MLS para BMW M42B18 y M44B19. Se vende por unidad.

  • Marcas: Athena, Cometic
  • Motores: M42B18, M44B19
  • Diámetros: 85 a 87,5 mm
  • Espesores: 0,69 a 3,56 mm
  • Sustituye: 11 12 1 721 546
C4348-080
2 disponibles en stock Europa (plazo 72 h)
Pagar a plazos

Los motores BMW cubiertos

El BMW M42B18 es el motor de gasolina de cuatro cilindros en línea, 16 válvulas, DOHC y 1,8 litros de los 318is (E30 y E36) y 318i (E36); el M44B19 de 1,9 litros le sucede en los E36 y el Z3. Esta ficha cubre ambos motores: reciben las mismas juntas de culata reforzadas.

En el M44B19, la junta de origen lleva la referencia 11 12 1 433 950 o 11 12 1 433 951, con un diámetro de 86 mm. En el M42B18, lleva la referencia 11 12 1 721 546, o 11 12 1 721 547, 11 12 1 721 550 y 11 12 1 721 551 según la versión. BMW no publica ni su construcción ni su espesor; su diámetro es de 85 mm. Está dimensionada para la presión de combustión de serie: cuando esta aumenta, el apriete se relaja, la culata se levanta y el líquido de refrigeración pasa a un cilindro.

Las juntas de culata reforzadas

La junta de culata no crea la estanqueidad por sí misma: la mantiene porque la tornillería aprieta la culata contra el bloque. Una junta de composite se aplasta definitivamente más allá de 100 N/mm² de tensión admisible, mientras que el acero inoxidable 301 de las MLS soporta 517 N/mm², 5 veces más, y recupera su forma en cada combustión.

Esta ficha reúne las referencias de dos fabricantes de competición, Athena y Cometic, en dos construcciones: Cut Ring Athena con anillos inoxidables y MLS Cometic multicapa de acero. Los diámetros de junta van de 85 a 87,5 mm, lo que cubre tanto el bloque de origen como el bloque rectificado, y los espesores de 0,69 a 3,56 mm, suficiente para ajustar la relación de compresión sin tocar los pistones ni la culata. Por regla general, se elige un diámetro de junta al menos 0,5 mm mayor que el diámetro real de los cilindros. Cada referencia se vende por unidad, una junta por motor.

Características técnicas

Diámetro de la junta
OEM 85 mm
Espesor Volumen de la junta Tipo de junta
OEM no especificada
Marca Referencia
OEM 11 12 1 721 546
85 mm 0,69 mm 3,92 MLS Cometic C4348-027
85 mm 0,76 mm 4,31 MLS Cometic C4348-030
85 mm 0,91 mm 5,16 MLS Cometic C4348-036
85 mm 1,02 mm 5,79 MLS Cometic C4348-040
85 mm 1,14 mm 6,47 MLS Cometic C4348-045
85 mm 1,30 mm 7,38 MLS Cometic C4348-051
85 mm 1,42 mm 8,06 MLS Cometic C4348-056
85 mm 1,52 mm 8,63 MLS Cometic C4348-060
85 mm 1,68 mm 9,53 MLS Cometic C4348-066
85 mm 1,78 mm 10,10 MLS Cometic C4348-070
85 mm 1,91 mm 10,84 MLS Cometic C4348-075
85 mm 2,03 mm 11,52 MLS Cometic C4348-080
85 mm 2,18 mm 12,37 MLS Cometic C4348-086
85 mm 2,26 mm 12,82 MLS Cometic C4348-089
85 mm 2,34 mm 13,28 MLS Cometic C4348-092
85 mm 2,49 mm 14,13 MLS Cometic C4348-098
85 mm 3,05 mm 17,31 MLS Cometic C4348-120
85 mm 3,56 mm 20,20 MLS Cometic C4348-140
86 mm 0,69 mm 4,01 MLS Cometic C4349-027
86 mm 0,91 mm 5,29 MLS Cometic C4349-036
86 mm 1,02 mm 5,92 MLS Cometic C4349-040
86 mm 1,14 mm 6,62 MLS Cometic C4349-045
86 mm 1,30 mm 7,55 MLS Cometic C4349-051
86 mm 1,42 mm 8,25 MLS Cometic C4349-056
86 mm 1,52 mm 8,83 MLS Cometic C4349-060
86 mm 1,68 mm 9,76 MLS Cometic C4349-066
86 mm 1,78 mm 10,34 MLS Cometic C4349-070
86 mm 1,91 mm 11,09 MLS Cometic C4349-075
86 mm 2,03 mm 11,79 MLS Cometic C4349-080
86 mm 2,18 mm 12,66 MLS Cometic C4349-086
86 mm 2,34 mm 13,59 MLS Cometic H2197092S
86 mm 2,49 mm 14,46 MLS Cometic C4349-098
86 mm 3,05 mm 17,72 MLS Cometic C4349-120
86 mm 3,56 mm 20,68 MLS Cometic C4349-140
86,5 mm 2,00 mm 11,75 Cut Ring Athena 330075R
86,5 mm 2,26 mm 13,28 MLS Cometic H2197SP1089S
86,5 mm 2,49 mm 14,63 MLS Cometic H2197SP1098S
87 mm 1,02 mm 6,06 MLS Cometic H2197SP2040S
87 mm 1,30 mm 7,73 MLS Cometic H2197SP2051S
87 mm 1,52 mm 9,04 MLS Cometic H2197SP2060S
87 mm 1,57 mm 9,33 MLS Cometic H2197SP2062S
87 mm 1,68 mm 9,99 MLS Cometic H2197SP2066S
87 mm 1,78 mm 10,58 MLS Cometic H2197SP2070S
87 mm 2,03 mm 12,07 MLS Cometic H2197SP2080S
87 mm 2,13 mm 12,66 MLS Cometic H2197SP2084S
87,5 mm 1,30 mm 7,82 MLS Cometic H2197SP8051S

Volumen de la junta: el espacio que la junta deja encima de cada cilindro. Amplía la cámara de combustión, y cuanto mayor es, más baja la relación de compresión. Los valores se comparan entre sí con un diámetro de junta idéntico.

Preparación y montaje

Tornillería Motores Par de apriete
Tornillos de culata de origen
11 12 1 721 939
M42B18, M44B19 30 Nm, luego 90°, luego 90° (tornillos nuevos, limpios y aceitados)

Antes del montaje, controle la planitud de la culata y del bloque con una regla y hágalos rectificar si es necesario. Ninguna de estas juntas necesita pasta selladora: Athena y Cometic las entregan ya revestidas.

Guía técnica

Las dos construcciones propuestas

Junta de culata Athena Cut Ring Cut Ring Athena
Una junta de material reforzado MO115 sin amianto (alma de acero, fibras de aramida, aglutinante NBR), suministrada con anillos separados de acero inoxidable AISI 304 alrededor de cada cilindro. Athena la destina también a motores turbo o con óxido nitroso por encima de 2 bar, sin mecanizar la culata ni el bloque. Un cordón de silicona refuerza la estanqueidad de los pasos de agua y aceite. En el montaje, los relieves de los anillos quedan orientados hacia la culata. Athena da el material MO115 para 100 N/mm² como máximo: son los anillos inoxidables los que soportan la combustión.

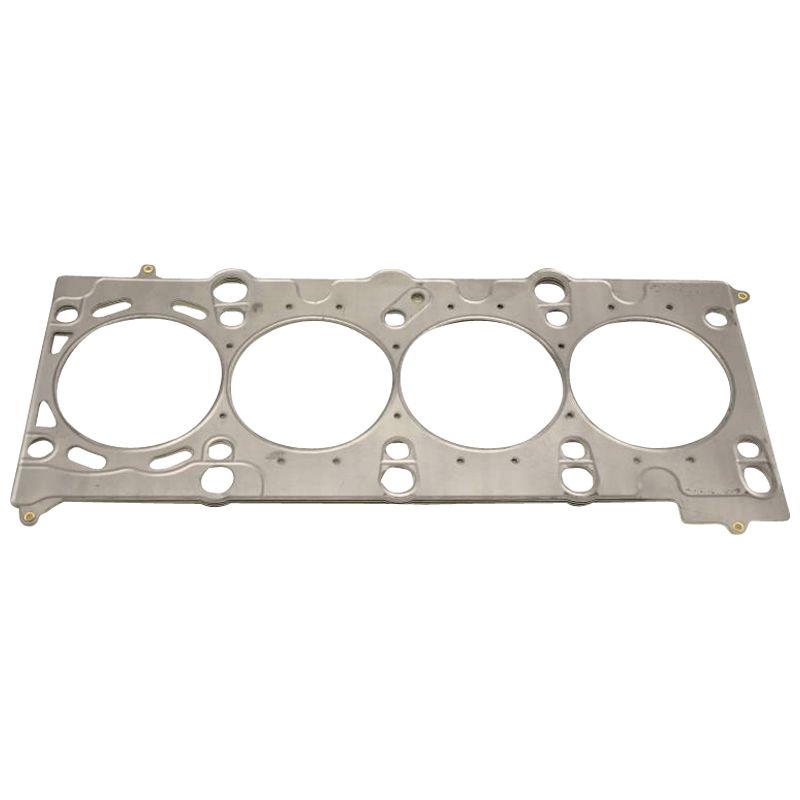

Junta de culata Cometic MLS MLS Cometic
Varias láminas de acero inoxidable embutidas y remachadas. Las láminas exteriores llevan resaltes activos alrededor de cada cilindro y de cada paso de fluido. La estanqueidad se obtiene con una carga de apriete moderada y una deformación de diámetro limitada. Es la opción polivalente, del motor atmosférico preparado a la sobrealimentación ligera.

Elegir el diámetro y el espesor

El diámetro de la junta. El Cut Ring Athena existe en 86,5 mm, el MLS Cometic en 85, 86, 86,5, 87 y 87,5 mm.

El espesor. BMW no publica el espesor de la junta de origen. Una junta más gruesa amplía la cámara de combustión y hace bajar la relación de compresión; una junta más fina la reduce y hace subir la relación.

Su objetivo Espesor a elegir
Conservar la relación de compresión de origen El valor más cercano al espesor de la junta desmontada
Culata rectificada, recuperar la altura perdida El espesor de la junta desmontada + lo que se ha retirado
Preparación sobrealimentada, hacer bajar la relación Un espesor superior al de la junta desmontada
Preparación atmosférica, hacer subir la relación Un espesor inferior al de la junta desmontada

Con un espesor más fino que el de la junta desmontada, mida con un comparador el saliente de los pistones sobre el bloque: es lo que determina la holgura restante entre el pistón y la culata.

Las dos marcas

Athena Athena S.p.A. es un fabricante italiano de juntas y componentes de motor, con su sede y su planta principal en Alonte, en el Véneto. El grupo produce también en España, Estados Unidos, Brasil e India. Sus juntas multicapa se montan de primer equipo en fabricantes de automóviles, y su gama de competición se diseña y se fabrica íntegramente en Italia.
Cometic Cometic Gasket, Inc. es un fabricante estadounidense de juntas y soluciones de estanqueidad de motor, fundado en 1989 e instalado en Concord, Ohio. Su especialidad es la junta fabricada bajo pedido, con el diámetro y el espesor deseados. Todos sus productos se fabrican en Estados Unidos, con materiales estadounidenses.

Ventajas frente a la junta de origen

Criterio Junta de origen 11 12 1 721 546 Juntas reforzadas
Construcción No especificada por el fabricante Acero inoxidable multicapa
Diámetro de la junta 85 mm 85 a 87,5 mm
Espesores disponibles No publicado por BMW 0,69 a 3,56 mm, 21 valores
Ajuste de la relación de compresión Ninguno Por el espesor elegido
Resistencia a la sobrepresión Limitada a la potencia de serie Diseñada para la sobrealimentación

Cuándo se hace necesaria una junta reforzada

  • Adición de una sobrealimentación, o aumento de la presión en un motor ya turboalimentado
  • Cilindro rectificado más allá de lo que cubre el diámetro de 85 mm de la junta de origen
  • Búsqueda de una relación de compresión distinta de la de origen, al alza o a la baja
  • Motor que ya ha perdido su junta, o que consume refrigerante
  • Uso en competición, donde la junta encadena las subidas de temperatura

Compatibilidad de vehículos

Modelo Código de motor Potencia Años
BMW 3 (E30) M42B18 136 CV 1989-1991
BMW 3 Cabriolet (E30) M42B18 140 CV 1990-1992
BMW 3 (E36) M42B18, M44B19 140 CV 1992-1998
BMW 3 Cabriolet (E36) M42B18, M44B19 140 CV 1994-1999
BMW 3 Compact (E36) M42B18, M44B19 140 CV 1994-1999
BMW 3 Coupé (E36) M42B18, M44B19 140 CV 1992-1999
BMW Z3 Roadster (E36) M44B19 140 CV 1995-1999

Referencia OEM: 11 12 1 721 546, 11 12 1 721 547, 11 12 1 721 550, 11 12 1 721 551 (M42B18) ; 11 12 1 433 950, 11 12 1 433 951 (M44B19).

Importante: los M40B16 y M43B16 de 8 válvulas reciben otra junta de culata (11 12 7 504 586): no están cubiertos por esta ficha.

¿Por qué pasar a una junta reforzada?

Una junta reforzada aguanta donde la de origen llega a su límite: con una presión de combustión más alta conserva su forma en lugar de aplastarse.

En cuanto sube la potencia, turbo, compresor o relación de compresión elevada, la junta de culata se convierte en el eslabón débil de la parte alta del motor. Pasar a una junta reforzada deja de ser una comodidad para ser una seguridad: es lo que evita la rotura y el desmontaje de la culata que conlleva.
