Guarnizione testata rinforzata BMW 318is 318i 318ti Z3 1.8 1.9 16V M42B18 M44B19
Guarnizione testata rinforzata Athena e Cometic, Cut Ring e MLS per BMW M42B18 e M44B19. Venduta singolarmente.
- Marche: Athena, Cometic
- Motori: M42B18, M44B19
- Alesaggi: 85 a 87,5 mm
- Spessori: 0,69 a 3,56 mm
- Sostituisce: 11 12 1 721 546
I motori BMW interessati
Il BMW M42B18 è il quattro cilindri in linea a benzina da 1,8 litri, 16 valvole e DOHC delle 318is (E30 ed E36) e 318i (E36); l'M44B19 da 1,9 litri gli succede sulle E36 e sulla Z3. Questa scheda copre entrambi i motori: ricevono le stesse guarnizioni testata rinforzate.
Sull'M44B19, la guarnizione di origine porta il codice 11 12 1 433 950 o 11 12 1 433 951, con un alesaggio di 86 mm. Sull'M42B18, porta il codice 11 12 1 721 546, oppure 11 12 1 721 547, 11 12 1 721 550 e 11 12 1 721 551 a seconda della versione. BMW non ne pubblica né la costruzione né lo spessore; il suo alesaggio è di 85 mm. È dimensionata per la pressione di combustione di serie: quando questa aumenta, il serraggio si allenta, la testata si solleva e il liquido di raffreddamento passa in un cilindro.
Le guarnizioni testata rinforzate
La guarnizione della testata non crea la tenuta da sola: la mantiene perché la viteria preme la testata contro il basamento. Una guarnizione in composito si schiaccia definitivamente oltre i 100 N/mm² di tensione ammissibile, mentre l'acciaio inossidabile 301 delle MLS ne sopporta 517 N/mm², 5 volte di più, e riprende la sua forma a ogni combustione.
Questa scheda riunisce i codici di due costruttori da competizione, Athena e Cometic, in due costruzioni: Cut Ring Athena con anelli inox e MLS Cometic multistrato in acciaio. Gli alesaggi di guarnizione vanno da 85 a 87,5 mm, il che copre sia il basamento di origine sia quello rialesato, e gli spessori da 0,69 a 3,56 mm, quanto basta per regolare il rapporto di compressione senza toccare i pistoni né la testata. Di regola si sceglie un alesaggio di guarnizione superiore di almeno 0,5 mm all'alesaggio reale dei cilindri. Ogni codice è venduto singolarmente, una guarnizione per motore.
Caratteristiche tecniche
| Alesaggio guarnizione OEM 85 mm |
Spessore | Volume della guarnizione | Tipo di guarnizione OEM non specificata |
Marca | Codice OEM 11 12 1 721 546 |
| 85 mm | 0,69 mm | 3,92 | MLS | Cometic | C4348-027 |
| 85 mm | 0,76 mm | 4,31 | MLS | Cometic | C4348-030 |
| 85 mm | 0,91 mm | 5,16 | MLS | Cometic | C4348-036 |
| 85 mm | 1,02 mm | 5,79 | MLS | Cometic | C4348-040 |
| 85 mm | 1,14 mm | 6,47 | MLS | Cometic | C4348-045 |
| 85 mm | 1,30 mm | 7,38 | MLS | Cometic | C4348-051 |
| 85 mm | 1,42 mm | 8,06 | MLS | Cometic | C4348-056 |
| 85 mm | 1,52 mm | 8,63 | MLS | Cometic | C4348-060 |
| 85 mm | 1,68 mm | 9,53 | MLS | Cometic | C4348-066 |
| 85 mm | 1,78 mm | 10,10 | MLS | Cometic | C4348-070 |
| 85 mm | 1,91 mm | 10,84 | MLS | Cometic | C4348-075 |
| 85 mm | 2,03 mm | 11,52 | MLS | Cometic | C4348-080 |
| 85 mm | 2,18 mm | 12,37 | MLS | Cometic | C4348-086 |
| 85 mm | 2,26 mm | 12,82 | MLS | Cometic | C4348-089 |
| 85 mm | 2,34 mm | 13,28 | MLS | Cometic | C4348-092 |
| 85 mm | 2,49 mm | 14,13 | MLS | Cometic | C4348-098 |
| 85 mm | 3,05 mm | 17,31 | MLS | Cometic | C4348-120 |
| 85 mm | 3,56 mm | 20,20 | MLS | Cometic | C4348-140 |
| 86 mm | 0,69 mm | 4,01 | MLS | Cometic | C4349-027 |
| 86 mm | 0,91 mm | 5,29 | MLS | Cometic | C4349-036 |
| 86 mm | 1,02 mm | 5,92 | MLS | Cometic | C4349-040 |
| 86 mm | 1,14 mm | 6,62 | MLS | Cometic | C4349-045 |
| 86 mm | 1,30 mm | 7,55 | MLS | Cometic | C4349-051 |
| 86 mm | 1,42 mm | 8,25 | MLS | Cometic | C4349-056 |
| 86 mm | 1,52 mm | 8,83 | MLS | Cometic | C4349-060 |
| 86 mm | 1,68 mm | 9,76 | MLS | Cometic | C4349-066 |
| 86 mm | 1,78 mm | 10,34 | MLS | Cometic | C4349-070 |
| 86 mm | 1,91 mm | 11,09 | MLS | Cometic | C4349-075 |
| 86 mm | 2,03 mm | 11,79 | MLS | Cometic | C4349-080 |
| 86 mm | 2,18 mm | 12,66 | MLS | Cometic | C4349-086 |
| 86 mm | 2,34 mm | 13,59 | MLS | Cometic | H2197092S |
| 86 mm | 2,49 mm | 14,46 | MLS | Cometic | C4349-098 |
| 86 mm | 3,05 mm | 17,72 | MLS | Cometic | C4349-120 |
| 86 mm | 3,56 mm | 20,68 | MLS | Cometic | C4349-140 |
| 86,5 mm | 2,00 mm | 11,75 | Cut Ring | Athena | 330075R |
| 86,5 mm | 2,26 mm | 13,28 | MLS | Cometic | H2197SP1089S |
| 86,5 mm | 2,49 mm | 14,63 | MLS | Cometic | H2197SP1098S |
| 87 mm | 1,02 mm | 6,06 | MLS | Cometic | H2197SP2040S |
| 87 mm | 1,30 mm | 7,73 | MLS | Cometic | H2197SP2051S |
| 87 mm | 1,52 mm | 9,04 | MLS | Cometic | H2197SP2060S |
| 87 mm | 1,57 mm | 9,33 | MLS | Cometic | H2197SP2062S |
| 87 mm | 1,68 mm | 9,99 | MLS | Cometic | H2197SP2066S |
| 87 mm | 1,78 mm | 10,58 | MLS | Cometic | H2197SP2070S |
| 87 mm | 2,03 mm | 12,07 | MLS | Cometic | H2197SP2080S |
| 87 mm | 2,13 mm | 12,66 | MLS | Cometic | H2197SP2084S |
| 87,5 mm | 1,30 mm | 7,82 | MLS | Cometic | H2197SP8051S |
Volume della guarnizione: lo spazio che la guarnizione lascia sopra ogni cilindro. Amplia la camera di combustione, e più è grande, più il rapporto di compressione scende. I valori si confrontano tra loro a parità di alesaggio della guarnizione.
Preparazione e montaggio
| Viteria | Motori | Coppia di serraggio |
| Viti testata di origine 11 12 1 721 939 |
M42B18, M44B19 | 30 Nm, poi 90°, poi 90° (viti nuove, pulite e oliate) |
Prima del montaggio, controllate la planarità della testata e del basamento con una riga e fate spianare se necessario. Nessuna di queste guarnizioni richiede pasta sigillante: Athena come Cometic le consegnano già rivestite.
Guida tecnica
Le due costruzioni proposte
![]() |
Cut Ring Athena Una guarnizione in materiale rinforzato MO115 senza amianto (anima in acciaio, fibre aramidiche, legante NBR), fornita con anelli separati in acciaio inox AISI 304 attorno a ogni cilindro. Athena la destina anche ai motori turbo o con protossido oltre 2 bar, senza lavorazione della testata né del basamento. Un cordone di silicone rafforza la tenuta dei passaggi di acqua e olio. Al montaggio, i rilievi degli anelli sono rivolti verso la testata. Athena indica il materiale MO115 per 100 N/mm² al massimo: sono gli anelli inox a reggere la combustione. |
![]() |

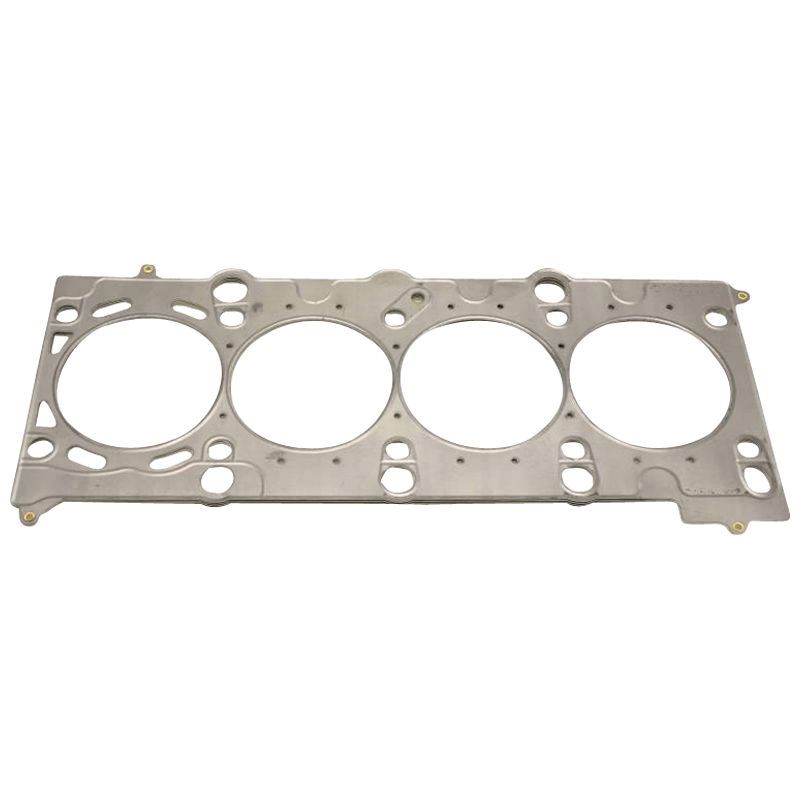

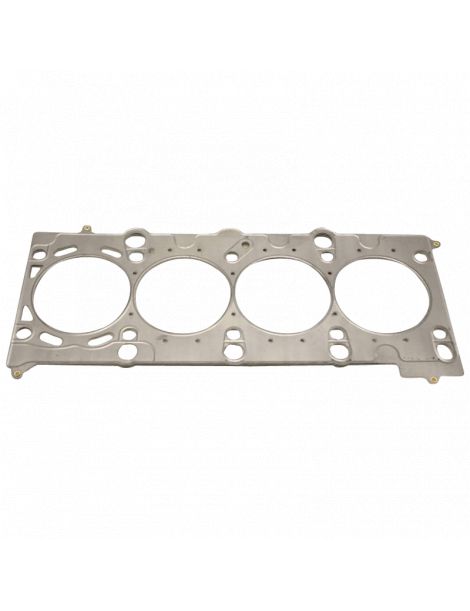

MLS Cometic Più fogli di acciaio inox stampati e ribaditi. I fogli esterni portano rilievi attivi attorno a ogni cilindro e a ogni passaggio di fluido. La tenuta si ottiene con un carico di serraggio moderato e una deformazione dell'alesaggio limitata. È la scelta polivalente, dal motore aspirato preparato alla piccola sovralimentazione. |
Scegliere alesaggio e spessore
L'alesaggio della guarnizione. L'Cut Ring Athena esiste in 86,5 mm, l'MLS Cometic in 85, 86, 86,5, 87 e 87,5 mm.
Lo spessore. BMW non pubblica lo spessore della guarnizione di origine. Una guarnizione più spessa amplia la camera di combustione e fa scendere il rapporto di compressione; una più sottile la riduce e fa salire il rapporto.
| Il vostro obiettivo | Spessore da scegliere |
| Mantenere il rapporto di compressione di origine | Il valore più vicino allo spessore della guarnizione smontata |
| Testata spianata, recuperare l'altezza persa | Lo spessore della guarnizione smontata + quanto è stato asportato |
| Preparazione sovralimentata, far scendere il rapporto | Uno spessore superiore a quello della guarnizione smontata |
| Preparazione aspirata, far salire il rapporto | Uno spessore inferiore a quello della guarnizione smontata |
Con uno spessore più sottile di quello della guarnizione smontata, misurate con un comparatore la sporgenza dei pistoni dal basamento: è ciò che determina il gioco residuo tra pistone e testata.
I due marchi
| Athena S.p.A. è un costruttore italiano di guarnizioni e componenti motore, con sede e stabilimento principale ad Alonte, in Veneto. Il gruppo produce anche in Spagna, negli Stati Uniti, in Brasile e in India. Le sue guarnizioni multistrato sono montate in primo impianto da costruttori automobilistici, e la gamma da competizione è progettata e realizzata interamente in Italia. | |
| Cometic Gasket, Inc. è un costruttore americano di guarnizioni e soluzioni di tenuta motore, fondato nel 1989 e con sede a Concord, in Ohio. La sua specialità è la guarnizione realizzata su ordinazione, con l'alesaggio e lo spessore richiesti. Tutti i suoi prodotti sono fabbricati negli Stati Uniti, con materiali americani. |
Vantaggi rispetto alla guarnizione di origine
| Criterio | Guarnizione di origine 11 12 1 721 546 | Guarnizioni rinforzate |
| Costruzione | Non specificata dal costruttore | Acciaio inox multistrato |
| Alesaggio guarnizione | 85 mm | 85 a 87,5 mm |
| Spessori disponibili | Non pubblicato da BMW | 0,69 a 3,56 mm, 21 valori |
| Regolazione del rapporto di compressione | Nessuna | Tramite lo spessore scelto |
| Tenuta alla sovrapressione | Limitata alla potenza di serie | Progettata per la sovralimentazione |
Quando una guarnizione rinforzata diventa necessaria
- Aggiunta di una sovralimentazione, o aumento della pressione su un motore già turbo
- Cilindro rialesato oltre quanto copre l'alesaggio di 85 mm della guarnizione di origine
- Ricerca di un rapporto di compressione diverso da quello di origine, in aumento come in diminuzione
- Motore che ha già perso la guarnizione, o che consuma liquido di raffreddamento
- Uso in competizione, dove la guarnizione affronta ripetute salite di temperatura
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni |
| BMW 3 (E30) | M42B18 | 136 CV | 1989-1991 |
| BMW 3 Cabriolet (E30) | M42B18 | 140 CV | 1990-1992 |
| BMW 3 (E36) | M42B18, M44B19 | 140 CV | 1992-1998 |
| BMW 3 Cabriolet (E36) | M42B18, M44B19 | 140 CV | 1994-1999 |
| BMW 3 Compact (E36) | M42B18, M44B19 | 140 CV | 1994-1999 |
| BMW 3 Coupé (E36) | M42B18, M44B19 | 140 CV | 1992-1999 |
| BMW Z3 Roadster (E36) | M44B19 | 140 CV | 1995-1999 |
Codice OEM: 11 12 1 721 546, 11 12 1 721 547, 11 12 1 721 550, 11 12 1 721 551 (M42B18) ; 11 12 1 433 950, 11 12 1 433 951 (M44B19).
Importante: gli M40B16 e M43B16 a 8 valvole ricevono un'altra guarnizione testata (11 12 7 504 586): non sono coperti da questa scheda.
Perché passare a una guarnizione rinforzata?
Una guarnizione rinforzata tiene dove quella di origine raggiunge il suo limite: a pressione di combustione più alta mantiene la sua forma invece di schiacciarsi.
Appena la potenza aumenta, turbo, compressore o rapporto di compressione elevato, la guarnizione della testata diventa l'anello debole della parte alta del motore. Passare alla rinforzata non è più una comodità ma una sicurezza: è ciò che evita la rottura e lo smontaggio della testata che ne consegue.
-
