Kit molle valvola rinforzate BMW MINI PSA N12 N13 N14 N16 N18 EP6
Kit di 16 molle valvola rinforzate per i quattro cilindri 1.6 16V BMW, MINI e PSA della famiglia Prince.
- Marche: SUPERTECH, CATCAMS
- Motori: N12, N13, N14, N16, N18, EP6
- Molle: singole coniche o doppie
- Contenuto: molle, piattelli superiori, inferiori secondo il kit
I motori BMW, MINI e PSA interessati
Questi kit riguardano i quattro cilindri 1.6 16V della famiglia Prince nata da BMW e PSA: N12, N14, N16 e N18 delle MINI R56, N13 delle BMW Serie 1 F20 e Serie 3 F30, EP6 delle Peugeot 207, 208, 308 e RCZ e delle Citroën C3, C4, DS3 e DS4. Sedici valvole per motore, quindi 16 molle per kit. La tabella di compatibilità indica quale kit ogni produttore prevede per ciascun motore.
Sul N14 ogni valvola è richiusa dalla molla MINI 11 34 7 562 716, sormontata dal piattello superiore 11 34 7 539 917 e bloccata dai semiconi 11 34 1 438 142. Il kit SUPERTECH sostituisce le molle e i piattelli superiori; il kit CATCAMS sostituisce anche i piattelli inferiori. In entrambi i casi i semiconi originali restano al loro posto.
Kit molle valvola rinforzate SUPERTECH e CATCAMS
Terminata la spinta della camma, la molla richiude la valvola e la obbliga a ricalcarne il profilo. Quando i giri crescono, la massa della valvola contrasta sempre di più questo ritorno: se la forza non basta, si stacca, rimbalza sulla sede o finisce per urtare il pistone. Questo sfarfallamento delle valvole diventa presto il limite di un motore a cui si danno più alzata o più giri.
La molla originale del N14 sviluppa circa 265 N alla sede a 33,7 mm. Il kit CATCAMS dichiara 363 N alla sede a 31,7 mm e 853 N a 12,0 mm di alzata, con molle doppie e piattelli dedicati; la sua altezza di montaggio è diversa da quella originale. Il kit SUPERTECH, a molla singola conica, raggiunge 725 N a 10 mm di alzata e si abbina a piattelli in titanio che alleggeriscono le parti in movimento.
Caratteristiche tecniche dei kit molle
| Codice | Marca | Molle | Ø esterno / interno | Carico alla sede | Carico in alzata | Rigidità | Alzata max | Contenuto del kit |
|---|---|---|---|---|---|---|---|---|
| SPRK-MC56BE | SUPERTECH | Singole coniche | Base 23,3 / 16,8 mm, cima 18,8 / 12,3 mm | 725 N a 10 mm | 16 molle, 16 piattelli in titanio | |||
| PAC-D99864+99507/S+99508/O-16 | CATCAMS | Doppie | Est. 24,8 / 18,2 mm | 363 N a 31,7 mm | 853 N a 12,0 mm | 16 molle doppie, 16 piattelli superiori, 16 piattelli inferiori |
Montaggio dei kit molle
| Componente | Origine MINI | Kit molle rinforzate |
|---|---|---|
| Molla | 11 34 7 562 716 | Specifico del kit: SPR-MC56BE (SUPERTECH), PAC-D99864 (CATCAMS) |
| Piattello superiore | 11 34 7 539 917 | Specifico del kit: RET-MC56/T1 in titanio (SUPERTECH), 99507/S (CATCAMS) |
| Piattello inferiore | Specifico del kit: 99508/O (CATCAMS), originale conservato (SUPERTECH) | |
| Semiconi | 11 34 1 438 142 | Originali conservati |

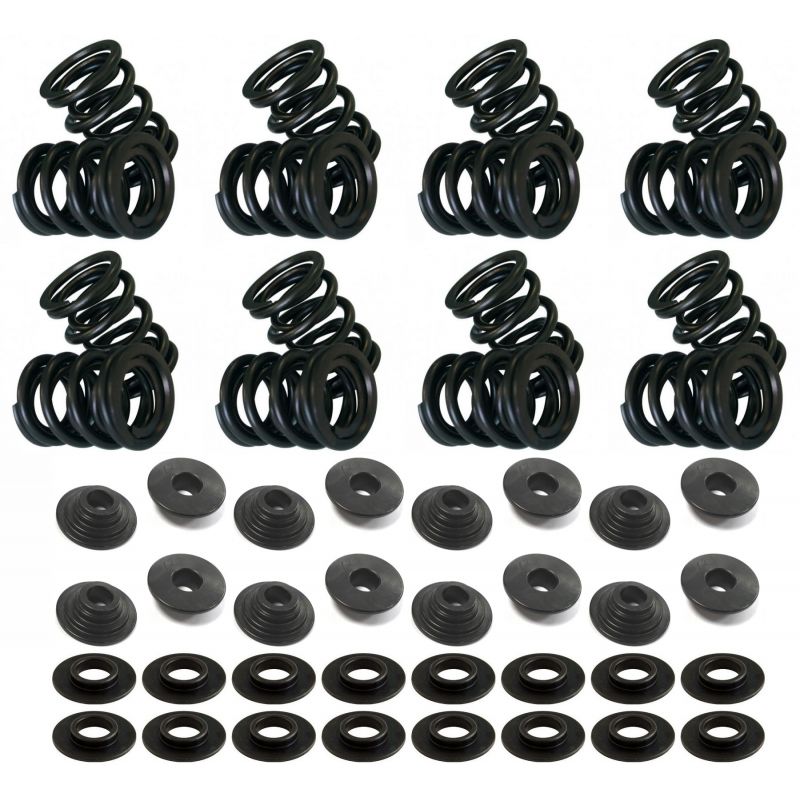

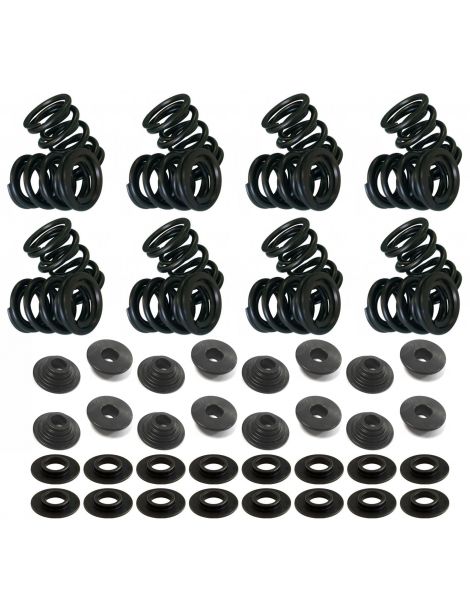

Il kit SUPERTECH riunisce 16 molle SPR-MC56BE e 16 piattelli in titanio RET-MC56/T1, da montare sui piattelli inferiori originali. Il kit CATCAMS riunisce 16 molle doppie PAC-D99864 (PAC-E99864 esterna, PAC-I99864 interna), 16 piattelli superiori 99507/S e 16 piattelli inferiori 99508/O.
Si misura l'altezza di montaggio con la valvola chiusa, dal punto d'appoggio del piattello inferiore fin sotto il piattello superiore. SUPERTECH e CATCAMS non adottano la stessa quota, e qualunque carico riportato ha senso solo alla sua altezza. Quando la quota aumenta, per esempio dopo aver ripassato le sedi valvola, ogni millimetro in più sottrae al carico l'equivalente della rigidità della molla.
| SUPERTECH | CATCAMS | |
|---|---|---|
| Altezza di montaggio | 33,6 mm | 31,7 mm |
| Carico alla sede a questa altezza | 363 N |
Guida tecnica
Le marche proposte
| SUPERTECH lavora da oltre 30 anni in California sulla distribuzione dei motori da competizione. Ricava le molle da un filo d'acciaio legato con cromo, silicio e vanadio, lavora i piattelli dal titanio e sottopone ogni lotto a ultrasuoni, raggi X e laser prima della partenza. | |
| Marchio belga apprezzato in tutto il mondo per i suoi alberi a camme, CATCAMS (Cat Cams N.V.) rettifica i profili su una rettificatrice CNC che sa ricavare anche lobi inclinati. I suoi piattelli e le sue molle completano questi alberi, schierati nel BTCC e alla 24 Ore di Le Mans. |
Come scegliere
Con una molla più ferma, la valvola non si separa dalla camma nemmeno quando i giri volano: potete così adottare un albero più aggressivo, spostare in alto il limitatore o aumentare la pressione del turbo senza sfarfallamento. Resta una regola: il vostro albero non deve mai sollevare oltre quanto il kit tollera, quindi chiedete l'alzata massima del kit scelto prima dell'ordine.
| Criterio | Da ricordare |
|---|---|
| Scegliere il carico | Tre dati orientano la scelta: l'alzata del vostro albero, il regime a cui mirate e la pressione del turbo. Se aumentano, anche il carico deve aumentare, senza superare quanto consente l'alzata massima del kit. Puntare più in alto del necessario non porta nulla: una molla esageratamente dura segna le camme e logora tutto il comando delle valvole. Valori dichiarati: CATCAMS 363 N alla sede a 31,7 mm e 853 N a 12,0 mm; SUPERTECH 725 N a 10 mm di alzata. |
| Molla singola o doppia | Singola conica (SUPERTECH): una sola molla con spire sempre più fitte verso l'alto, sormontata da un piattello in titanio. Doppia (CATCAMS): una molla PAC-E99864 e una molla PAC-I99864 infilate l'una nell'altra, che reggono lo sforzo insieme e attenuano ciascuna le vibrazioni dell'altra. |
Quando le molle rinforzate diventano necessarie
- Albero a camme con profilo più aggressivo
- Limitatore spostato in alto dopo la preparazione
- Turbo più grande, più pressione o compressore aggiunto
- Testata ricostruita per uso in pista, drift o rally
- Molle consumate dai chilometri o valvole che sfarfallano ai regimi alti
Compatibilità veicoli
| Modello | Codice motore | Potenza | Anni | Kit |
|---|---|---|---|---|
| BMW 114i / 116i / 118i / 120i (F20) | N13 | 2011-2019 | ||
| BMW 316i / 320i (F30) | N13 | 2012-2016 | ||
| MINI Cooper (R56) | N12 / N16 | 2006-2016 | SUPERTECH (Prince, MINI R56 2007-2012) | |
| MINI Cooper S / Cooper S JCW (R56) | N14 / N18 | 2006-2013 | SUPERTECH (Prince, MINI R56 2007-2012) CATCAMS (N14) |
|
| MINI John Cooper Works / GP (R56) | N14 / N18 | 2007-2013 | SUPERTECH (Prince, MINI R56 2007-2012) CATCAMS (N14) |
|
| Citroën C3 / C4 / DS3 / DS4 | EP6 | 2008-2022 | SUPERTECH (Prince EP6 THP 150 / 175) CATCAMS (EP6DT) |
|
| Peugeot 207 / 207 RC | EP6 | 2006-2013 | SUPERTECH (Prince EP6 THP 150 / 175) CATCAMS (EP6DT) |
|
| Peugeot 208 / 208 GTI | EP6 | 2012-2019 | ||
| Peugeot 308 / 308 GTI | EP6 | 2007-2021 | SUPERTECH (Prince EP6 THP 150 / 175) CATCAMS (EP6DT) |
|
| Peugeot RCZ | EP6 | 2010-2015 |
Codice OEM (molla valvola): 11 34 7 562 716 (MINI N14)
