Bronzine di banco albero motore trimetallo ACL King BMW MINI PSA N14 N18 EP6

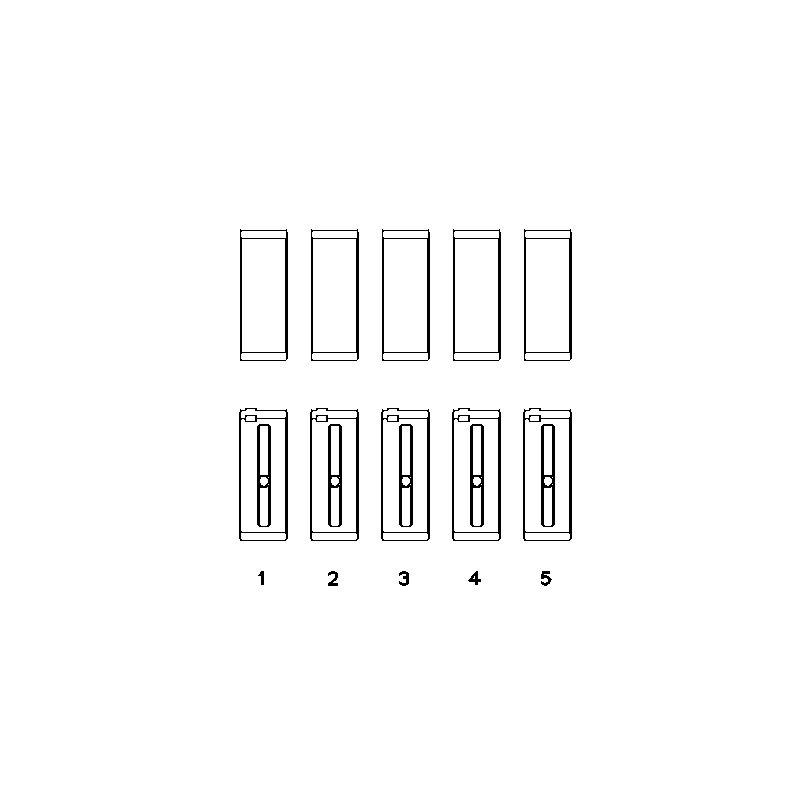

Kit di 10 semibronzine di banco trimetallo per albero motore, per il motore Prince 1.6 BMW / PSA (Ø 45 mm).
- Marche e trattamenti: ACL Race e King Racing
- Compatibilità: MINI R56, BMW Serie 1 F20, Peugeot 208, Citroën DS3
- Codici motore: N12, N13, N14, N16, N18, EP6
- Misure disponibili: standard fino a +0.50 mm, versioni a gioco maggiorato (HX / STDX)
Il motore Prince 1.6 BMW / PSA
Nato dalla collaborazione tra il gruppo BMW e PSA, il motore Prince è un quattro cilindri in linea da 1 598 cm³ (alesaggio 77 mm, corsa 85,8 mm) con doppio albero a camme in testa e 16 valvole, lanciato nel 2006. Esiste in versione aspirata (N12, N16, EP6, EP6C) e in versione turbo a iniezione diretta (N13, N14, N18, EP6DT, EP6CDT, EP6FDT e derivati). Equipaggia le MINI da R55 a R61, le BMW Serie 1 e Serie 3 (N13), numerosi modelli Peugeot, Citroën e DS, oltre all'Opel Grandland. ACL e King propongono per tutte queste versioni un solo kit di bronzine di banco.
L'albero motore di questi motori poggia su cinque supporti di banco. Ogni perno ruota tra due semibronzine, una alloggiata nel basamento e l'altra nel cappello di banco: sono loro a sostenere l'albero motore. I kit di bronzine trimetalliche ACL Race Series e King Racing qui presentati le sostituiscono sui motori preparati.
Le bronzine di banco trimetallo
In una bronzina trimetallica un dorso in acciaio sostiene uno strato intermedio in rame-piombo ad alta capacità di carico, a sua volta ricoperto da uno strato di scorrimento antifrizione che risparmia il perno di banco. Il set è fornito completo: 10 semibronzine, ossia 5 coppie.
Il trimetallo è pensato per carichi elevati e prolungati, mentre il bimetallo di alluminio si limita ai carichi bassi o medi: circa 8 000 psi per quest'ultimo, fino a 12 000 psi per un trimetallo performance, ossia il 50 % in più. Il vantaggio si misura in resistenza e durata sui motori turbo, con compressore e ad alti regimi.
Caratteristiche tecniche
| Bronzine ACL Ø perno di banco 44.981 / 45.000 mm Ø sede ≤ 48.705 mm Larghezza 17.9 mm | Bronzine King Ø perno di banco 44.98 / 45.00 mm Ø sede ≤ 48.7 mm Larghezza 17.8 mm |
| Riferimento | Marca e trattamento | Misura | Spessore parete (mm) |
|---|---|---|---|
| 5M7788H-STD | ACL Race - Senza trattamento | Standard | 1.825 |
| 5M7788HX-STD | ACL Race - Senza trattamento | Std, gioco maggiorato (HX) | 1.812 |
| 5M7788H-.025 | ACL Race - Senza trattamento | +0.025 | |
| 5M7788H-.25 | ACL Race - Senza trattamento | +0.25 | |
| MB5758XP | King Racing - Senza trattamento | Standard | 1.831 |
| MB5758XP STDX | King Racing - Senza trattamento | Std, gioco maggiorato (STDX) | 1.818 |
| MB5758XP.026 | King Racing - Senza trattamento | +0.026 | 1.844 |
| MB5758XP0.25 | King Racing - Senza trattamento | +0.25 | 1.958 |
| MB5758XP0.5 | King Racing - Senza trattamento | +0.50 | 2.085 |
Gioco di funzionamento
Si chiama gioco di funzionamento la distanza tra la bronzina e il perno di banco, riempita dal film d'olio.
Mentre il motore gira, il perno di banco galleggia su questo film d'olio, che porta il carico senza contatto diretto con la bronzina. Lo spessore del film dipende dal gioco: troppo stretto, l'olio passa male, la temperatura sale e cresce il rischio di grippaggio; troppo largo, l'olio sfugge, il film porta meno e la pressione dell'olio diminuisce. Un gioco corretto assicura sia una lubrificazione sufficiente sia un film ben mantenuto.
| Misura / versione | Quando sceglierla | ACL Race Series | King XP |
|---|---|---|---|
| Standard (STD) | Perno di serie, non rettificato | da 0.049 a 0.058 mm | 0.045 mm - 0.058 mm |
| Gioco maggiorato (HX / STDX) | Gioco più ampio: alto flusso d'olio, alto regime | da 0.074 a 0.083 mm | 0.070 mm - 0.083 mm |
| +0.025 / +0.026 mm | Perno lucidato | da 0.049 a 0.058 mm | 0.045 mm - 0.058 mm |
| +0.25 mm | Perno rettificato a 0.25 mm | da 0.049 a 0.058 mm | 0.045 mm - 0.058 mm |
| +0.50 mm | Perno rettificato a 0.50 mm | 0.045 mm - 0.058 mm |
Controllo al montaggio: posare un filo calibrato (Plastigauge) sul perno, serrare il cappello di banco secondo la procedura del costruttore, poi confrontare lo schiacciamento del filo con la scala per leggere il gioco.

Guida tecnica
Queste bronzine di banco trimetalliche ACL e King sono pensate per i motori preparati e le competizioni: dove una bronzina di serie raggiunge presto il suo limite, accettano più potenza, più giri e più pressione di sovralimentazione. La gamma comprende la quota standard, una quota +0.025 / +0.026 mm per un perno di banco semplicemente lucidato, quote di rettifica a +0.25 e +0.50 mm e una versione HX / STDX a gioco maggiorato per i motori che salgono di giri o richiedono una forte portata d'olio. Permette di mantenere lo stesso riferimento dopo la rettifica dell'albero motore e di adattare il gioco all'olio usato e all'impiego del motore.
Le due marche
![]() |
Specialista australiano delle bronzine motore ad alte prestazioni dal 1949, ACL Bearing Company firma la Race Series: bronzine trimetalliche realizzate con precisione, declinate in numerose quote e apprezzate sui motori preparati di tutto il mondo. |
![]() |
Dagli anni '60 l'israeliana King Engine Bearings costruisce bronzine motore ad alte prestazioni; le sue bronzine in lega trimetallica pMax Black sono dimensionate per i carichi elevati. |
Costruzione e vantaggi
| Criterio | ACL Race Series | King Racing |
| Sezione | ![]() |
![]() |
| Tipo | Bronzina trimetallica ad alte prestazioni | Bronzina trimetallica ad alte prestazioni |
| Paese di produzione | Australia | Israele |
| Costruzione | Trimetallico: dorso in acciaio, strato di rame, superficie tenera | Trimetallico: dorso in acciaio, strato di rame, superficie tenera |
| Lega | Race Series (rame-piombo) | pMax Black (rame-piombo indurito) |
| Rivestimento protettivo | No | No |
| Misure disponibili | Standard fino a +0.25 mm (+ gioco maggiorato HX) | Standard fino a +0.50 mm (+ gioco maggiorato STDX) |
Compatibilità veicoli
Questo kit di bronzine di banco è adatto al motore Prince 1.6 (N12, N13, N14, N16, N18 ed EP6 in tutte le versioni) dei seguenti veicoli:
| Marca | Modello (telaio) | Codice motore | Potenza | Anni |
|---|---|---|---|---|
| BMW | Serie 1 (F20) | N13B16A | 102–177 CV | 2011–2016 |
| BMW | Serie 1 (F21) | N13B16A | 102–177 CV | 2011–2019 |
| BMW | Serie 3 (F30, F80) | N13B16A | 136–170 CV | 2012–2016 |
| BMW | Serie 3 Touring (F31) | N13B16A | 136 CV | 2013–2015 |
| CITROËN | C3 II (SC_) | EP6C | 120 CV | 2009–2016 |
| CITROËN | C3 PICASSO (SH_) | EP6, EP6C | 114–120 CV | 2009–2015 |
| CITROËN | C4 I (LC_) | EP6, EP6DT | 120–150 CV | 2008–2011 |
| CITROËN | C4 Coupé (LA_) | EP6, EP6DT | 120–150 CV | 2008–2011 |
| CITROËN | C4 II (NC_) | EP6C, EP6CDT | 120–156 CV | 2009– |
| CITROËN | C4 II Berlina (NC_) | EP6C, EP6CDTM, EP6CDTMD, EP6FDTM | 120–173 CV | 2013– |
| CITROËN | C4 PICASSO I Monovolume (UD_) | EP6, EP6CDT, EP6DT | 120–156 CV | 2008–2013 |
| CITROËN | C4 GRAND PICASSO I (UA_) | EP6, EP6C, EP6CDT, EP6DT | 120–156 CV | 2008–2013 |
| CITROËN | C4 PICASSO II | EP6C, EP6CDT, EP6DT, EP6FDT | 120–165 CV | 2013– |
| CITROËN | C4 GRAND PICASSO II (DA_, DE_) | EP6C, EP6CDT, EP6DT, EP6FDT | 120–165 CV | 2013– |
| CITROËN | C4 SPACETOURER (3D_) | EP6FDT | 165 CV | 2018– |
| CITROËN | GRAND C4 SPACETOURER (3A_, 3E_) | EP6FADTXD, EP6FDT | 165–181 CV | 2018– |
| CITROËN | C4 CACTUS | EP6FDTM | 165–173 CV | 2018– |
| CITROËN | C5 III (RD_) | EP6C, EP6CDT, EP6DT | 120–163 CV | 2009–2016 |
| CITROËN | C5 III Station wagon (RW_) | EP6C, EP6CDT | 120–156 CV | 2009–2016 |
| CITROËN | C5 AIRCROSS (AC_, AJ_, AR_, A4_) | EP6FADTXD, EP6FDTM | 165–181 CV | 2018– |
| CITROËN | DS3 (SA_) | EP6C, EP6CDT, EP6DT, EP6DTS, EP6FDT | 120–207 CV | 2010–2015 |
| CITROËN | DS3 Cabriolet | EP6C, EP6CDT, EP6DT, EP6DTS, EP6FDT | 120–207 CV | 2013–2015 |
| CITROËN | DS4 (NX_) | EP6C, EP6CDT, EP6CDTM, EP6CDTMD, EP6CDTX, EP6DTX, EP6FDT | 120–200 CV | 2011–2015 |
| CITROËN | DS5 | EP6CDT, EP6CDTM, EP6CDTMD, EP6CDTX, EP6DT, EP6DTX, EP6FDT | 150–200 CV | 2011–2015 |
| CITROËN | BERLINGO Furgone/monovolume (B9) | EP6C, EP6CB | 98–120 CV | 2009–2018 |
| CITROËN | BERLINGO MULTISPACE (B9) | EP6C, EP6CB | 98–120 CV | 2009–2018 |
| MINI | MINI (R56) | N12B16A, N14B16A, N14B16AB, N14B16C, N16B16A, N18B16A, N18B16C | 75–218 CV | 2006–2013 |
| MINI | MINI CLUBMAN (R55) | N12B16A, N14B16A, N14B16AB, N14B16C, N16B16A, N18B16A, N18B16C | 98–211 CV | 2007–2014 |
| MINI | MINI CLUBVAN (R55) | N16B16A | 98–122 CV | 2012–2014 |
| MINI | MINI Cabriolet (R57) | N12B16A, N14B16A, N14B16AB, N14B16C, N16B16A, N18B16A, N18B16C | 98–211 CV | 2007–2015 |
| MINI | MINI Coupé (R58) | N14B16A, N14B16C, N16B16A, N18B16A, N18B16C | 115–211 CV | 2010–2015 |
| MINI | MINI Roadster (R59) | N14B16C, N16B16A, N18B16A, N18B16C | 115–211 CV | 2011–2015 |
| MINI | MINI COUNTRYMAN (R60) | N16B16A, N18B16A, N18B16C | 98–218 CV | 2010–2016 |
| MINI | MINI PACEMAN (R61) | N16B16A, N18B16A, N18B16C | 116–218 CV | 2012–2016 |
| OPEL | GRANDLAND / GRANDLAND X (A18, P1UO) | EP6FADTXD, EP6FDTM | 165–181 CV | 2017–2021 |
| PEUGEOT | 207 (WA_, WC_) | EP6, EP6C, EP6DT, EP6DTS | 110–174 CV | 2006–2013 |
| PEUGEOT | 207 Furgone/berlina a due volumi (WA_, WC_) | EP6 | 120 CV | 2007–2012 |
| PEUGEOT | 207 Berlina | EP6 | 110 CV | 2009–2013 |
| PEUGEOT | 207 SW (WK_) | EP6, EP6C, EP6DT, EP6DTS | 120–174 CV | 2007–2013 |
| PEUGEOT | 207 CC (WD_) | EP6, EP6C, EP6CDT, EP6DT | 120–156 CV | 2007–2013 |
| PEUGEOT | 208 I (CA_, CC_) | EP6C, EP6CDT, EP6CDTX, EP6FDT, EP6FDTM, EP6FDTX | 120–208 CV | 2012–2020 |
| PEUGEOT | 2008 I (CU_) | EP6C, EP6FDT, EP6FDTM | 116–173 CV | 2013– |
| PEUGEOT | 308 I (4A_, 4C_) | EP6, EP6C, EP6CDT, EP6CDTM, EP6CDTX, EP6DT, EP6DTS, EP6FDTM | 120–200 CV | 2007–2014 |
| PEUGEOT | 308 SW I (4E_, 4H_) | EP6, EP6C, EP6CDT, EP6DT, EP6DTS | 120–174 CV | 2007–2014 |
| PEUGEOT | 308 CC (4B_) | EP6, EP6CDT, EP6CDTM, EP6CDTX, EP6DT | 120–200 CV | 2009–2014 |
| PEUGEOT | 308 II (LB_, LP_, LW_, LH_, L3_) | EP6CDT, EP6CDTM, EP6FADTR, EP6FADTX, EP6FDTM, EP6FDTMD, EP6FDTR, EP6FDTX | 125–272 CV | 2013–2021 |
| PEUGEOT | 308 SW II (LC_, LJ_, LR_, LX_, L4_) | EP6CDT, EP6FADTX, EP6FDTMD, EP6FDTX | 125–225 CV | 2014–2021 |
| PEUGEOT | 3008 I Monovolume (0U_) | EP6, EP6C, EP6CDT, EP6CDTM, EP6CDTMD, EP6DT, EP6FDT | 120–165 CV | 2009–2016 |
| PEUGEOT | 3008 II SUV (MC_, MR_, MJ_, M4_) | EP6FADTXD, EP6FDT, EP6FDTM, EP6FDTMD | 150–181 CV | 2016– |
| PEUGEOT | 408 | EP6C, EP6CDTMD, EP6FDT, EP6FDTM | 120–173 CV | 2011– |
| PEUGEOT | 5008 (0U_, 0E_) | EP6, EP6C, EP6CDT, EP6DT, EP6FDT | 120–165 CV | 2009–2017 |
| PEUGEOT | 5008 II (MC_, MJ_, MR_, M4_) | EP6FADTXD, EP6FDT, EP6FDTM, EP6FDTMD | 150–181 CV | 2016– |
| PEUGEOT | 508 I (8D_) | EP6C, EP6CDT, EP6FDT | 116–165 CV | 2010–2018 |
| PEUGEOT | 508 SW I (8E_) | EP6C, EP6CDT, EP6CDTM, EP6FDT | 116–165 CV | 2010–2018 |
| PEUGEOT | 508 II (FB_, FH_, F3_) | EP6FADTX, EP6FADTXD, EP6FDTM | 165–224 CV | 2018– |
| PEUGEOT | 508 SW II (FC_, FJ_, F4_) | EP6FADTX, EP6FADTXD, EP6FDTM | 165–224 CV | 2018– |
| PEUGEOT | PARTNER Furgone/monovolume | EP6C, EP6CB | 98–120 CV | 2010– |
| PEUGEOT | PARTNER TEPEE | EP6C, EP6CB | 98–120 CV | 2009– |
| PEUGEOT | RCZ | EP6CDT, EP6CDTM, EP6CDTMD, EP6CDTR, EP6CDTX | 150–270 CV | 2010–2015 |
Perché sostituire le bronzine
Sostituire le bronzine durante una preparazione o una revisione significa proteggersi dal guasto più costoso: una bronzina di banco usurata riga il perno di banco, inquina il circuito dell'olio con i suoi detriti e obbliga almeno a rettificare l'albero motore, se non a ripristinare il basamento. Di fronte a questi costi un set nuovo pesa poco: è il componente meno caro della linea d'albero, ma quello il cui cedimento costa di più.
-
